PON(수동 광 네트워크) 유지보수를 공부하다 보면 중요한 질문이 생깁니다.
OTDR 모니터링에서 여러 ONU에서 스플리터까지의 물리적 광섬유 길이가 동일하다면, 반사 피크가 중첩될까요? 시스템은 이를 어떻게 구별할까요?
이것은 PON OTDR 모니터링의 주요 과제인 종단 반사 피크 중첩 문제입니다. 이는 FirstFiber Technologies R&D 팀이 광섬유 모니터링 시스템을 설계할 때 극복하는 데 중점을 둔 핵심 기술 장벽입니다.
직접적인 답변은 ‘예’입니다. 여러 분기 광섬유의 물리적 길이가 정확히 동일하다면, 반사 신호는 완전히 중첩됩니다.
하지만 실제 네트워크 엔지니어링 및 시스템 설계에서는 이 문제가 해결될 수 있습니다. FirstFiber Technologies 광섬유 모니터링 시스템으로 대표되는 현대적인 유지보수 플랫폼은 물리적, 알고리즘적, 그리고 시스템 간 검증 메커니즘을 통해 이 문제를 해결합니다. 작동 방식은 다음과 같습니다.
1. 현실 속의 ‘시간 차이’ – 물리적 링크의 변화
이를 이해하려면 OTDR의 핵심 원리인 빛의 속도를 사용하여 거리를 계산하는 방식(시간 = 거리)으로 돌아가야 합니다.
실제 FTTH(가정용 광섬유) 시나리오에서는 수십 명의 사용자가 동일한 스플리터에 연결되더라도 각 가정으로 연결되는 드롭 케이블 길이와 라우팅 경로가 다릅니다. FirstFiber 장비의 공간 해상도에 따라 수 미터의 길이 차이만 있어도 반사된 광 펄스는 다른 시간에 OTDR에 도달합니다.

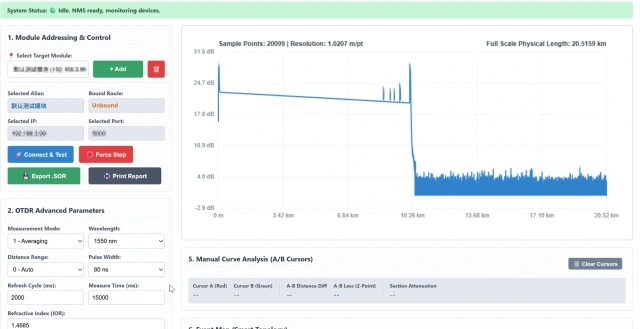

따라서 FirstFiber 시스템의 테스트 트레이스에서는 단일의 거대한 피크가 거의 나타나지 않습니다. 대신, 터미널에는 수십 개의 독립적인 빗살 모양의 반사 피크가 표시됩니다. 시스템은 이러한 피크에 대해 자동으로 토폴로지 매핑을 수행하여 각 피크를 명확하게 레이블링합니다(예: 피크 1은 사용자 A, 피크 2는 사용자 B).
2. 중첩을 위한 알고리즘 – 동적 기준선 진폭 차동 비교
극단적인 경우가 발생하면 어떻게 될까요? 예를 들어, 세 개의 ONU가 스플리터에서 정확히 500미터 떨어져 있고, 이들의 반사 피크가 완전히 중첩되는 경우 말입니다. 이때 FirstFiber Technologies의 기준선 비교 알고리즘이 작동합니다.
- 중첩 후 기록된 기준선 – 세 개의 피크가 중첩되면 이 위치의 반사 신호 에너지가 증가합니다(예: 단일 반사체는 5dB 피크를 생성하고, 세 개는 10dB 피크를 형성할 수 있습니다). 정상적인 네트워크 조건에서 FirstFiber 시스템은 이 결합된 피크를 표준 기준선으로 기록합니다.
- 진폭 감소 경보 메커니즘 – 이 세 개의 동일한 길이의 분기 중 하나가 끊어졌다고 가정해 봅시다. 나머지 두 개는 계속 신호를 반사하므로 이 위치의 피크는 사라지지 않지만, 그 진폭은 크게 감소합니다.
FirstFiber 시스템은 이 데이터를 과거 기준선과 비교하여 피크 높이 감소를 감지하고, “이 특정 거리 노드에서 하나 이상의 분기 광섬유 단선이 발생했습니다”라고 결론을 내립니다.
3. 시스템 간 정보 퍼즐 – OTDR 데이터와 OLT 경보 교차 검증
업계에서는 완전 자동화된 폐쇄 루프를 구상하고 있지만, 현재 기술 조건에서는 광섬유 모니터링 시스템과 중앙 사무실 OLT(광 회선 단말기) 장비가 기본 수준에서 직접 통합될 수 없는 경우가 많습니다.
이러한 데이터 장벽을 고려할 때, 피크 중첩 중에 어떤 사용자가 연결이 끊어졌는지 정확히 찾아내는 것은 유지보수 담당자 또는 상위 파견 시스템이 해결하는 “정보 퍼즐”에 달려 있습니다.
- FirstFiber 시스템 인텔리전스 – 장애 발생 시 시스템은 “주 간선은 온전하지만, 스플리터 500미터 이후에 분기가 끊어졌습니다”라고 표시합니다. 물리적 광 신호에만 의존하여 세 사용자 중 누가 영향을 받았는지 식별할 수 없습니다.
- OLT 장비 경보 – 광섬유가 끊어지면 해당 사용자의 ONU는 즉시 연결이 끊어집니다. 그러면 OLT는 독립적으로 LOS(신호 손실) 경보를 생성하여 “사용자 A 연결 끊김”을 명확하게 나타냅니다.
운영 시나리오에서 엔지니어는 두 가지 단서를 모두 얻습니다. FirstFiber는 장애 거리(500미터 지점 단선)를 제공하고, OLT는 신원 확인(사용자 A 연결 끊김)을 제공합니다. 이 두 가지를 교차 검증하면 논리적 루프가 닫히고, 기술자는 위치 좌표를 사용하여 사용자 A의 드롭 케이블을 검사할 수 있습니다.
4. 엔지니어링 개입 – 건설 중 ‘엇갈림’ 표준
소프트웨어 시스템 효율성을 극대화하기 위해, FirstFiber 모니터링 시스템을 사용하여 기업 회선을 배포하거나 주요 지역에 설치할 때, 운영자는 물리적 원천에서 “엇갈림” 표준을 도입합니다.
두 고객의 장비가 같은 방이나 캐비닛에 있더라도, 설치자는 의도적으로 길이가 다른 패치 코드를 사용하거나 케이블 트레이에 다른 길이의 코일형 광섬유를 남겨둡니다(5미터 또는 10미터 차이를 만듦).
이러한 물리적 개입은 반사 피크를 엇갈리게 하여 트레이스에서 완전히 중첩되는 것을 방지하고 OTDR이 이를 쉽게 구별할 수 있도록 합니다.
요약
PON 네트워크의 신호는 중첩됩니다. 하지만 FirstFiber Technologies 광섬유 모니터링 시스템은 고해상도 OTDR 거리 측정(시간 차이) 및 동적 기준선 진폭 모니터링 알고리즘을 사용하여 대부분의 물리 계층 위치 문제를 해결합니다. 엔지니어링 수준의 건설 표준과 비즈니스 수준의 OLT 경보 교차 검증을 결합하여 실용적이고 효율적인 장애 위치 파악 시스템을 구축하여 PON 네트워크의 사각지대를 없앱니다.
