설명
1310nm 광 송신기는 통신 표준에 따라 설계되었으며, CATV RF 진폭 신호를 1310nm 광 신호로 변환한 다음 단일 모드 광섬유를 통해 HFC 네트워크의 광 노드로 전송하여 주로 TV 신호, 디지털 TV 신호, 전화 음성 신호 및 데이터 신호의 장거리 전송에 사용됩니다.
1310nm 광 송신기는 안정적인 광 출력 전력 회로와 펌프 레이저 열전 냉각기 온도 제어 회로를 갖추고 있어 장비의 최적 성능을 보장하고 레이저 수명을 연장합니다. 전문적인 방열 구조 설계, 지능형 온도 제어 팬 및 낮은 전력 소비는 대규모 및 중규모 광 전송 네트워크 구축을 위한 이상적인 선택이 되게 합니다.
특징

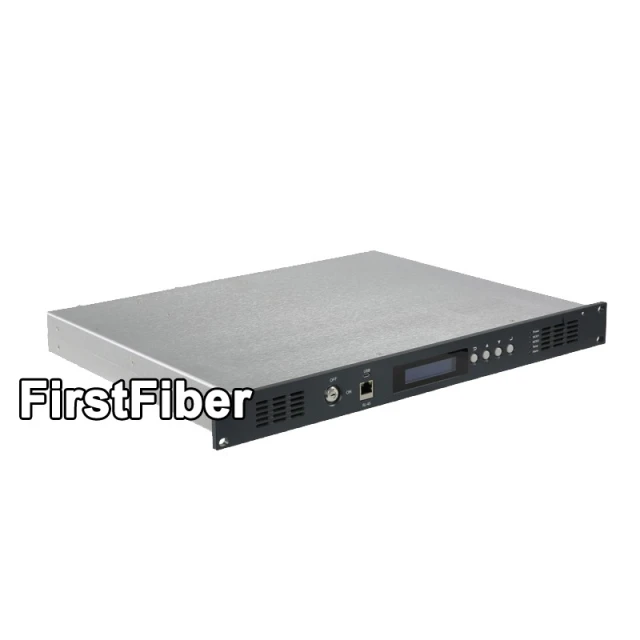

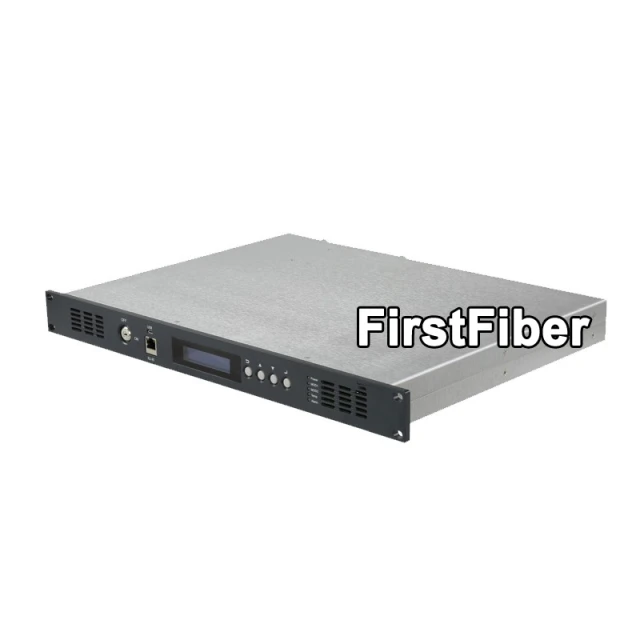

– 1U 랙, 뛰어난 방열 및 외관을 갖춘 스테인리스 스틸 하우징.
– 대역폭 47-862MHz.

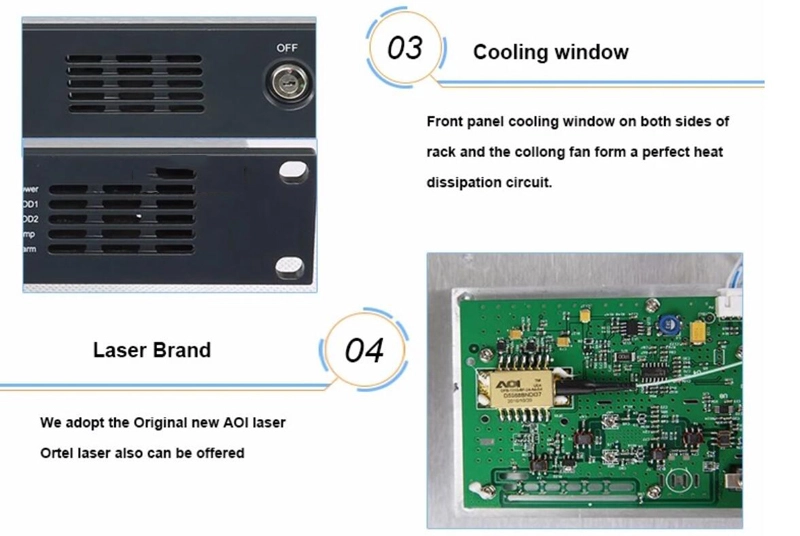

– 넓은 대역폭과 높은 출력 전력을 가진 세계 최고 브랜드 레이저 채택.
– 마이크로컴퓨터 자동 모니터링 회로 내장, 광 출력 전력 및 레이저 작동 상태 실시간 모니터링. 안정적인 출력 전력을 보장하고 레이저 수명을 연장합니다.
– 고급 다중 주파수 RF 사전 왜곡 기술, RF GaAs 장치 및 완전한 SMT 구조는 CATV 시스템에서 C/N, CTB 및 CSO 매개변수를 효과적으로 개선합니다.
– RF 구동 회로는 RF 입력 신호 레벨 및 입력 채널 수에 따라 RF 전력 디지털 자동 처리 기술을 채택하여 구동 레벨을 자동으로 처리하여 C/CTB, C/CSO 및 C/N 매개변수를 항상 최적의 상태로 유지합니다.
– 레이저 자동 온도 안정화 회로(ATC) 및 광 출력 안정화 회로(APC)는 레이저가 최적의 성능으로 작동하도록 보장합니다.
– RF 출력 전력 감지기 및 RF 릴레이 차단 기능은 신호가 너무 높을 때 레이저 손상을 효과적으로 방지합니다. AGC/MGC 작동 모드 선택 가능.

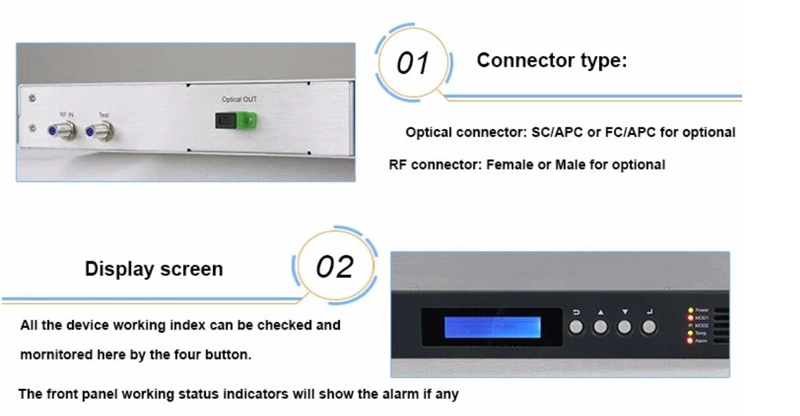

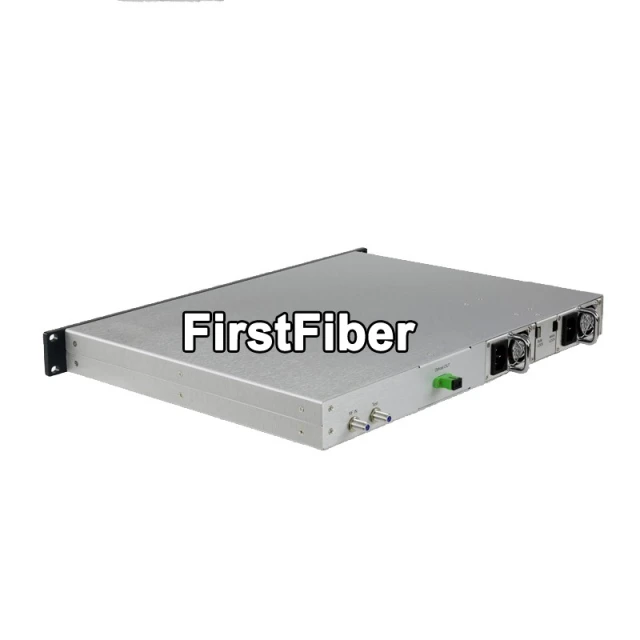

– 전면 패널에는 작동 상태 표시기가 있으며 후면 패널에는 RF 테스트 포트가 있습니다.

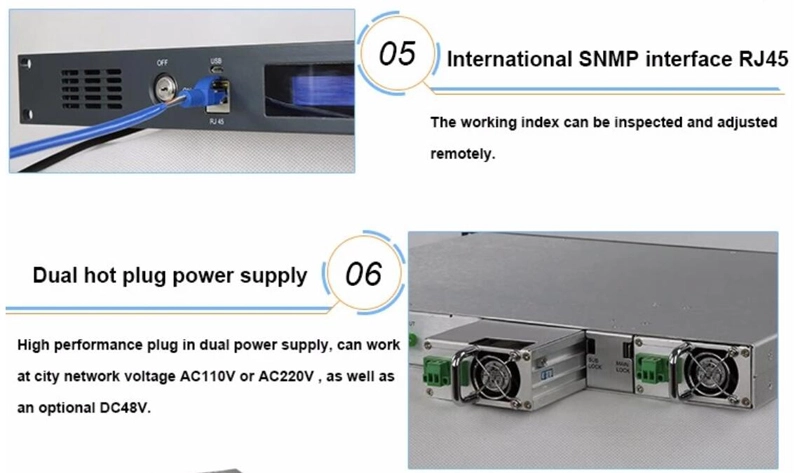

– 작동 매개변수 및 오류 정보는 LCD 화면의 중앙 모니터링 장치를 통해 표시될 수 있으며, RJ45 네트워크 인터페이스를 통해서도 모니터링할 수 있습니다.
사양
항목 | 단위 | 이중 전원 공급 장치를 갖춘 1310nm 광 송신기 |
출력 전력 | mW | 2mW-30mW |
파장 | nm | 1310±10 |
레이저 | DFB 레이저 | |
광 변조 | 직접 광 강도 변조 | |
광 커넥터 | SC/APC 또는 SC/UPC | |
대역폭 | MHz | 47 ~ 862MHz |
RF 입력 레벨 | dBµV | 80dBµV ±5 |
평탄도 | dB | ±0.75 |
모니터링 포트 레벨 | dBµV | -10 (입력) |
입력 절연 | dB | ≥50 (로컬 포트에서 방송 포트) |
AGC 정확도 | dB | 0.25 |
MGC 조정 범위 | dB | 0 ~ 15 |
RF 입력 임피던스 | Ω | 75 |
입력 반사 손실 | dB | ≥16 |
C/CTB | dB | ≥65 |
C/CSO | dB | ≥60 |
CNR(C/N) | dB | ≥51 |
참고: 위 기술 매개변수는 GY / T 143-2000에 명시된 기술 요구 사항 및 측정 방법에 따라 측정되었습니다.
자주 묻는 질문
Q: CATV 1310nm 광 송신기의 주요 적용 분야는 무엇입니까?
A: CATV RF 진폭 신호를 1310nm 광 신호로 변환하여 HFC 네트워크의 광 노드로 단일 모드 광섬유를 통해 아날로그 TV, 디지털 TV, 음성 및 데이터의 장거리 전송을 지원합니다.
Q: 이 송신기의 주요 광학 및 RF 사양은 무엇입니까?
A: 주요 기술 매개변수는 다음과 같습니다:
- 파장: DFB 레이저를 사용하는 1310 ± 10 nm
- 출력 전력: 2 mW ~ 30 mW
- 주파수 대역폭: 47 MHz ~ 862 MHz
- 광 커넥터: SC/APC 또는 SC/UPC
Q: 안정적인 작동 및 레이저 보호를 보장하는 설계 특징은 무엇입니까?

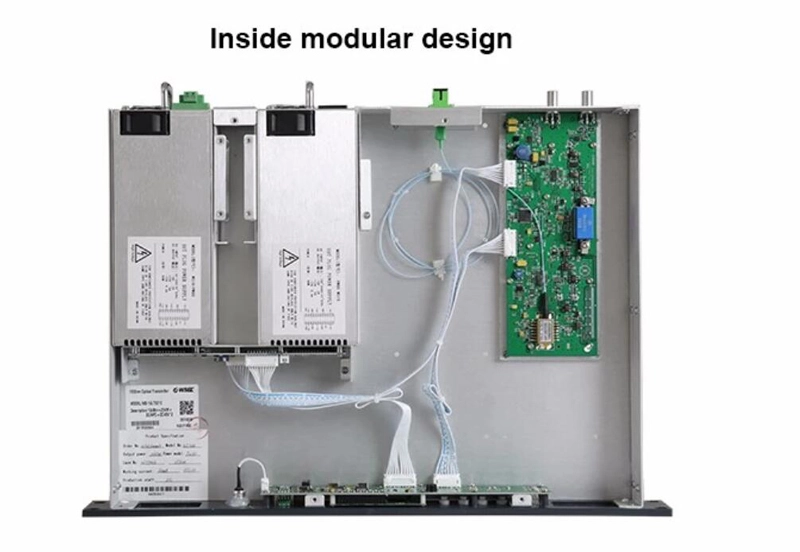

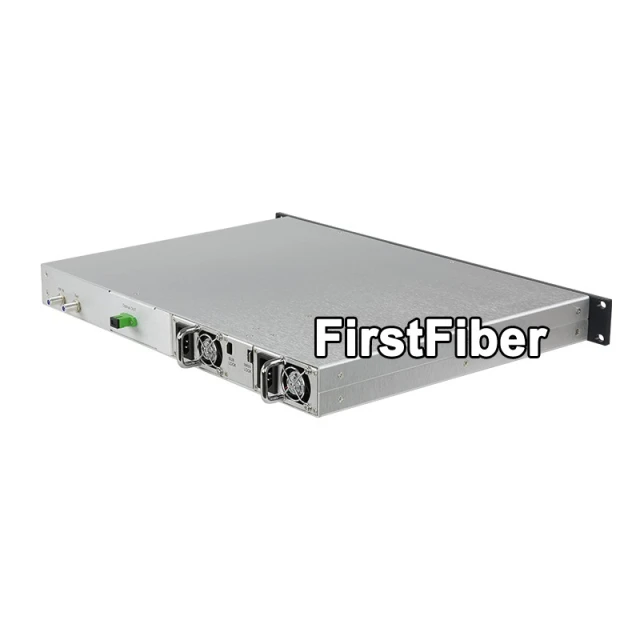

A: 송신기는 이중 전원 공급 장치와 지능형 냉각 팬을 갖춘 1U 스테인리스 스틸 랙마운트 섀시를 포함합니다. 과도한 신호 레벨로 인한 레이저 손상을 방지하기 위해 자동 온도 제어(ATC), 자동 전력 제어(APC), RF 전력 감지기 및 RF 릴레이 차단 기능을 통합합니다.
Q: 원격 관리 및 모니터링을 지원합니까?
A: 예, 실시간 작동 매개변수 및 오류 알림은 전면 패널 LCD 화면 및 LED를 통해 로컬에서 모니터링하거나 RJ45 네트워크 인터페이스를 통해 원격으로 모니터링할 수 있습니다. 또한 선택 가능한 AGC 및 MGC 작동 모드를 제공합니다.
Q: 가격 또는 제품 지원을 요청하려면 어떻게 해야 합니까?
A: 제품 페이지에서 “견적 추가” 또는 “데모 요청”을 클릭할 수 있습니다. 또는 sales@FirstFiberTech.com으로 이메일을 보내거나 +86 021 51347338로 전화하여 FirstFiber Technologies에 문의하십시오.
