설명

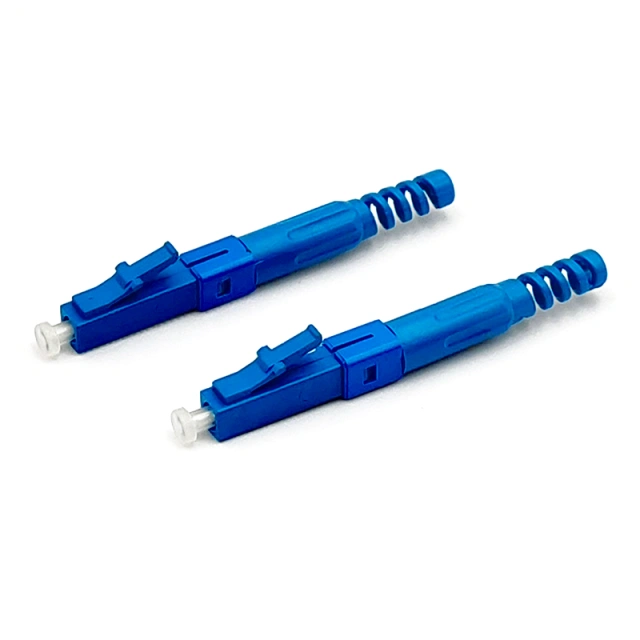

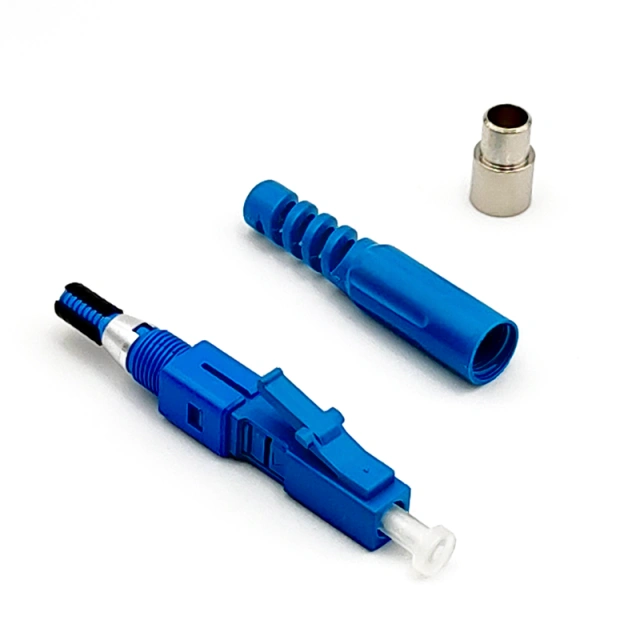

3.0mm, 2.0mm 및 0.9mm 실내 케이블용 ELC920H-UPC LC/UPC 고속 광섬유 현장 조립 커넥터
특징
– 광섬유 내장, 공장 연마;
– 내부 매칭 젤;
– 다양한 상황에 적용 가능;
– 다양한 조립 작업 습관에 부합;
– 나사형, 총 길이: 53.3mm (소프트 테일 포함)
– Ø2.0 및 Ø3.0 실내 케이블, 0.9mm 인비저블 케이블에 적용;
– 광섬유 코팅 직경: 900 µm;
– 인장 강도: 50N/2분 이상
| 항목 | 매개변수 |
케이블 범위 | 3.0mm 및 2.0mm 및 0.9mm 케이블 |
광섬유 직경 | 125µm (652 및 657) |
코팅 직경 | 900µm |
모드 | SM |
작업 시간 | 약 1분 (광섬유 사전 설정 제외) |
삽입 손실 | ≤ 0.3dB (1310nm 및 1550nm), 최대 ≤ 0.5dB |
반사 손실 | UPC의 경우 50dB 이상 |
성공률 | 98% 초과 |
재사용 횟수 | 5회 이상 |
나선 광섬유 조임 강도 | 3N 초과 |
인장 강도 | 50N/2분 초과 |
온도 | -40~+85℃ |
온라인 인장 강도 테스트 (20N) | IL ≤ 0.3dB |
기계적 내구성 (500회) | IL ≤ 0.3dB |
낙하 테스트 (4m 콘크리트 바닥, 각 방향 1회, 총 3회) | IL ≤ 0.3dB |
자주 묻는 질문
Q1: ELC920H-UPC 고속 커넥터는 어떤 케이블 크기를 지원합니까?
A: 이 커넥터는 3.0mm, 2.0mm 실내 케이블 및 0.9mm 인비저블/실내 케이블과 호환됩니다.
Q2: 광학 성능 사양 (삽입 손실 및 반사 손실)은 무엇입니까?
A: 이 제품은 1310nm/1550nm에서 일반적인 삽입 손실이 0.3dB 이하 (최대 0.5dB 이하)이며, UPC 연마의 경우 반사 손실이 50dB 이상입니다.

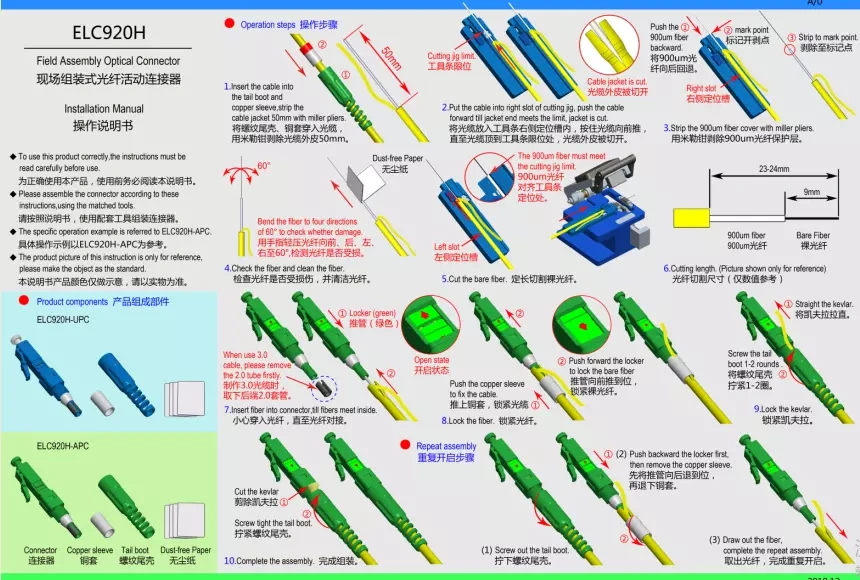

Q3: 현장 조립은 얼마나 빠르며, 커넥터를 재사용할 수 있습니까?
A: 현장 설치는 약 1분 (광섬유 사전 설정 제외)이 소요되며, 성공률은 98%를 초과합니다. 최소 5회 재사용할 수 있습니다.
Q4: ELC920H-UPC 커넥터의 주요 설계 특징은 무엇입니까?
A: 이 제품은 사전 내장된 공장 연마 단일 모드 광섬유 (G.652 및 G.657), 내부 인덱스 매칭 젤, 나사형 구조, 그리고 소프트 테일을 포함한 총 길이 53.3mm를 특징으로 합니다.
