설명

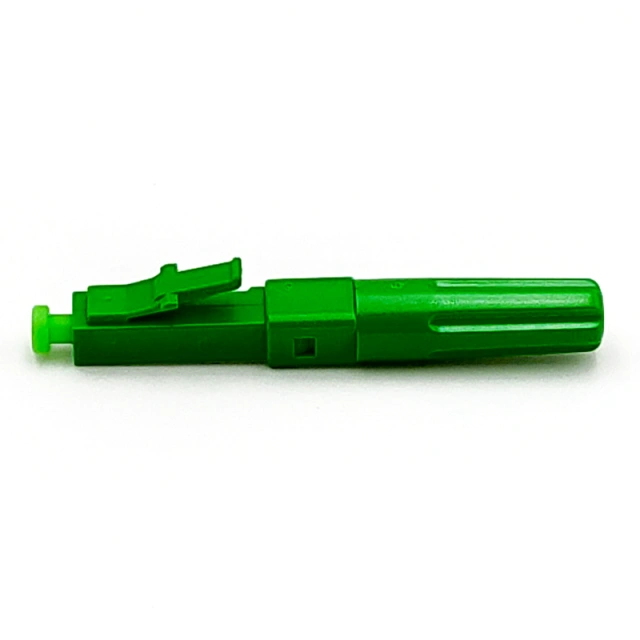

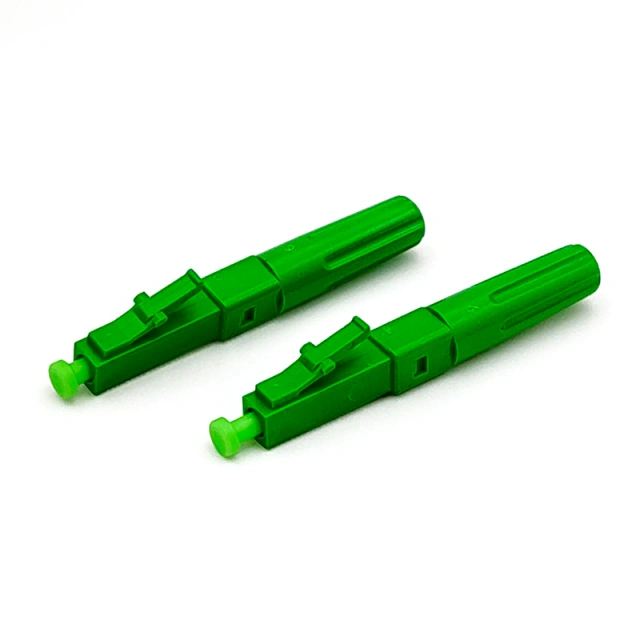

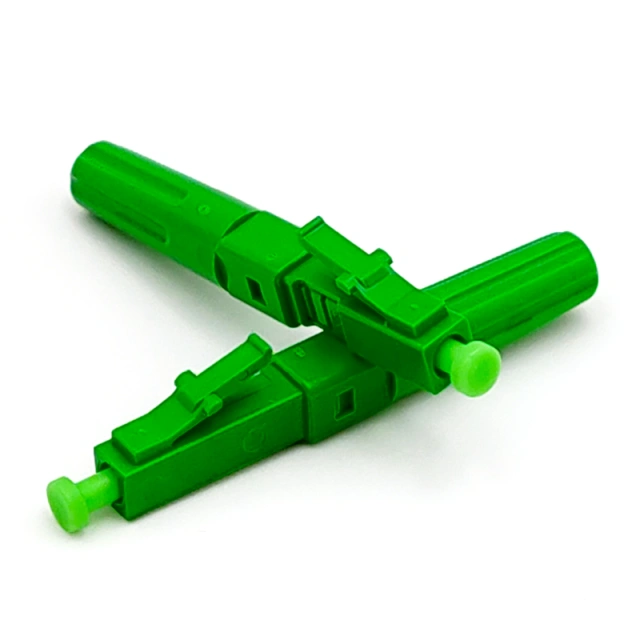

ELC925T-APC LC/APC 고속 커넥터 (2.0×3.0mm, 1.6×2.0mm 드롭 케이블, 3.0mm, 2.0mm 실내 케이블, 0.9mm 투명 케이블용 광섬유 현장 조립 커넥터)
특징
– 광섬유 내장, 공장 연마;
– 내부 매칭 젤;
– 다양한 상황에 적용 가능;
– 다양한 조립 작업 습관에 부합；

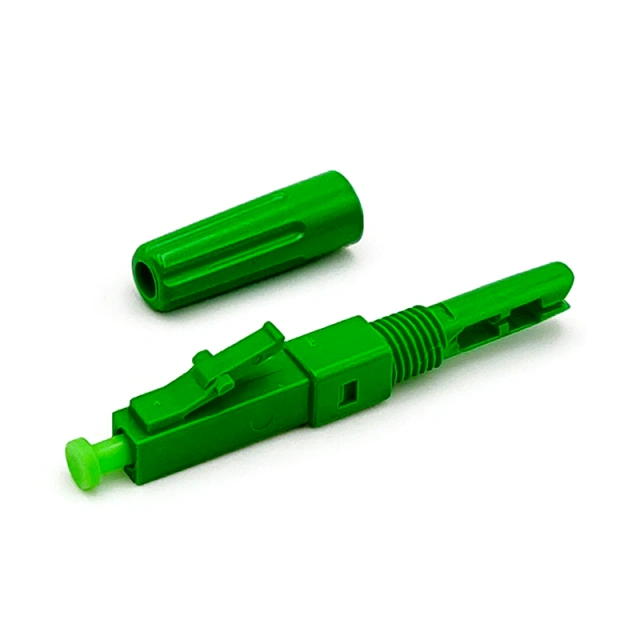

– 나사형, 총 길이: 40mm (소프트 테일 포함)
– 2.0×3.0mm, 1.6×2.0mm 드롭 케이블, Ø2.0 및 Ø3.0 실내 케이블, 0.9mm 투명 케이블에 적용;
– 광섬유 코팅 직경: 250μm, 900μm;
– 인장 강도: ≥30N/2분
사양
| 항목 | 매개변수 |
| 케이블 범위 | 2.0×3.0mm, 1.6×2.0mm 드롭 케이블 3.0mm, 2.0mm 실내 케이블 0.9mm 투명 케이블 |
| 광섬유 직경 | 125μm (652 및 657) |
| 코팅 직경 | 900μm |
| 모드 | SM |
| 작업 시간 | 약 4분 (광섬유 사전 설정 제외) |
| 삽입 손실 | ≤ 0.3dB (1310nm 및 1550nm), 최대 ≤ 0.5dB |
| 반사 손실 | APC의 경우 ≥55dB |
| 성공률 | >98% |
| 재사용 횟수 | ≥5회 |
| 베어 광섬유 조임 강도 | >3N |
| 인장 강도 | >30N/2분 |
| 온도 | -40~+85℃ |
| 온라인 인장 강도 테스트 (20N) | IL ≤ 0.3dB |
| 기계적 내구성 (500회) | IL ≤ 0.3dB |
| 낙하 테스트 (4m 콘크리트 바닥, 각 방향 1회, 총 3회) | IL ≤ 0.3dB |
| 커넥터 길이 | 40mm |
자주 묻는 질문
Q1: ELC925T-APC 고속 커넥터의 주요 특징 및 호환 가능한 케이블 유형은 무엇입니까?
A: ELC925T-APC는 공장 연마된 내장 광섬유와 내부 굴절률 매칭 젤을 특징으로 하는 단일 모드 LC/APC 현장 조립 커넥터입니다. 이 커넥터는 나사형 디자인으로 총 길이 40mm(소프트 테일 포함)이며 다음을 지원합니다:
- 2.0×3.0mm 및 1.6×2.0mm 드롭 케이블
- 2.0mm 및 3.0mm 실내 케이블
- 0.9mm 투명 케이블
Q2: 이 커넥터의 주요 광학 성능 지표는 무엇입니까?
A: 주요 광학 매개변수는 다음과 같습니다:
- 삽입 손실: 1310nm 및 1550nm에서 일반적인 ≤ 0.3dB (최대 ≤ 0.5dB)
- 반사 손실: APC 연마의 경우 ≥ 55dB
- 조립 시간: 약 4분 (광섬유 사전 설정 제외)
- 성공률: > 98%
Q3: 기계적 내구성 및 강도 사양은 무엇입니까?
A: 기계적 성능 사양은 다음과 같습니다:
- 인장 강도: ≥ 30N / 2분
- 베어 광섬유 조임 강도: > 3N
- 재사용성: ≥ 5회
- 내구성 및 낙하 테스트: 500회 기계적 주기 또는 4미터 콘크리트 바닥 낙하 후 IL ≤ 0.3dB 유지
Q4: ELC925T-APC는 어떤 광섬유 유형 및 환경 조건을 지원합니까?
A: 이 커넥터는 125μm 클래딩 직경(G.652 및 G.657 표준)과 250μm 또는 900μm 코팅 직경을 가진 단일 모드 광섬유용으로 설계되었습니다. -40°C에서 +85°C 범위의 환경 온도에서 작동합니다.
Q5: 참고 가격은 얼마이며, 견적 또는 데모를 요청하려면 어떻게 해야 합니까?
A: ELC925T-APC LC/APC 고속 커넥터의 참고 가격은 $3입니다. 문의를 제출하려면 제품 페이지에서 직접 견적 추가 또는 데모 요청을 클릭하십시오.
