설명

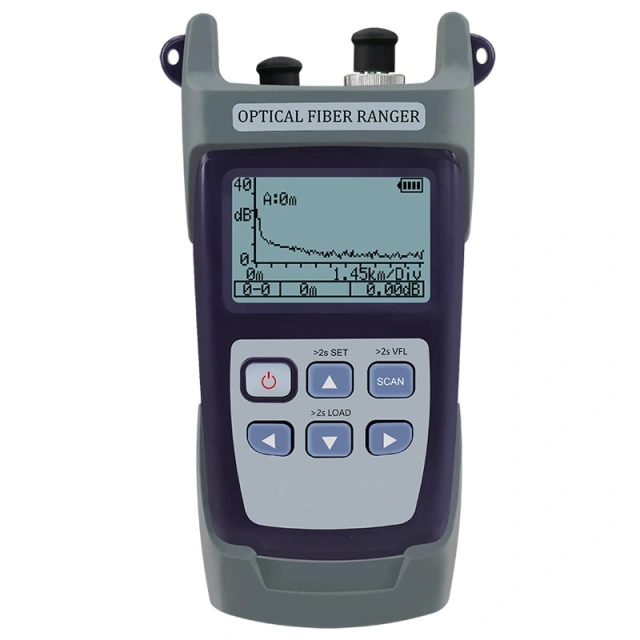

광섬유 레인저는 업계에서 가장 휴대성이 뛰어난 테스트 장비입니다. OTDR 기술 원리를 채택하고 강력한 분석 소프트웨어를 통합하여 광섬유 레인저가 광섬유 결함 위치를 보다 정확하고 쉽게 감지할 수 있도록 합니다.
광섬유 레인저는 광케이블의 단선 지점을 찾는 데 사용됩니다.
특징
– 휴대성, 견고함, 경량; 사용하기 쉬움.
– 더 정확한 테스트 결과와 더 나은 반복성.
– 편리한 작동을 보장하는 자동 펄스 폭 제어 설계.
– 결함 위치를 쉽게 식별.
– 내장형 시각 결함 탐지기(VFL)로 데드존 내 결함을 편리하게 찾을 수 있습니다.
– 방진, 충격 방지, 현장 사용을 위해 설계됨
– 긴 배터리 수명.
사양
| 작동 파장 | 1550nm |
| 광섬유 유형 | 9/125um SM 광섬유 |
| 광 커넥터 유형 | FC/PC |
| 검출기 유형 | InGaAs |
| 동적 범위 | 18dB |
| 최대 표시 거리 | 60km (1dB) 반사 이벤트20km (2.5dB) 비반사 이벤트 |
| 측정 단위 | m/km |
| 이벤트 데드존 | 3m |
| 감쇠 데드존 | 15m |
| VFL 파장 | 650nm |
| VFL 출력 전력 | 2mW |
| 전원 공급 | AA 건전지 3개 |
| 배터리 작동 시간 | 5,000회 측정 |
| 작동 온도 | -10~40℃ |
| 보관 온도 | -40~+70℃ |
| 습도 | 0~85%(비응축) |
| 크기 | 186 x 100 x 50mm |
| 무게 | 280g |
다운로드
자주 묻는 질문
Q1: FF-3304E 광섬유 레인저의 주요 기능과 작동 파장은 무엇입니까?
A: FF-3304E는 OTDR 기술 원리를 사용하여 1550nm의 작동 파장에서 광섬유 결함 및 케이블 단선 지점을 정확하게 찾아내는 휴대용 광섬유 테스트 장비입니다.
Q2: 측정 거리 범위 및 데드존 사양은 무엇입니까?
A: 주요 거리 사양은 다음과 같습니다:
- 동적 범위: 18dB
- 최대 표시 거리: 반사 이벤트의 경우 최대 60km, 비반사 이벤트의 경우 20km
- 데드존: 3m 이벤트 데드존 및 15m 감쇠 데드존
Q3: 장치에 통합된 추가 기능은 무엇입니까?
A: FF-3304E는 2mW 출력 전력을 가진 내장형 650nm 시각 결함 탐지기(VFL)를 통해 데드존 내 결함을 식별하며, 편리한 현장 작동을 위한 자동 펄스 폭 제어 기능을 갖추고 있습니다.
Q4: 물리적 크기, 전원 및 환경 사양은 무엇입니까?
A: 주요 물리적 사양은 다음과 같습니다:
- 크기 및 무게: 186 x 100 x 50mm, 무게 280g
- 커넥터 및 광섬유 유형: 9/125um 단일 모드 광섬유용 FC/PC 커넥터
- 전원 및 배터리 수명: AA 건전지 3개로 구동되며, 최대 5,000회 측정 가능
- 내구성: 방진 및 충격 방지, 작동 온도 -10°C ~ +40°C
Q5: 참고 가격은 얼마이며, 어떻게 문의할 수 있습니까?
A: FF-3304E 광섬유 레인저의 참고 가격은 699달러입니다. 제품 페이지에서 직접 견적 요청 또는 데모 요청을 클릭할 수 있습니다.
