설명

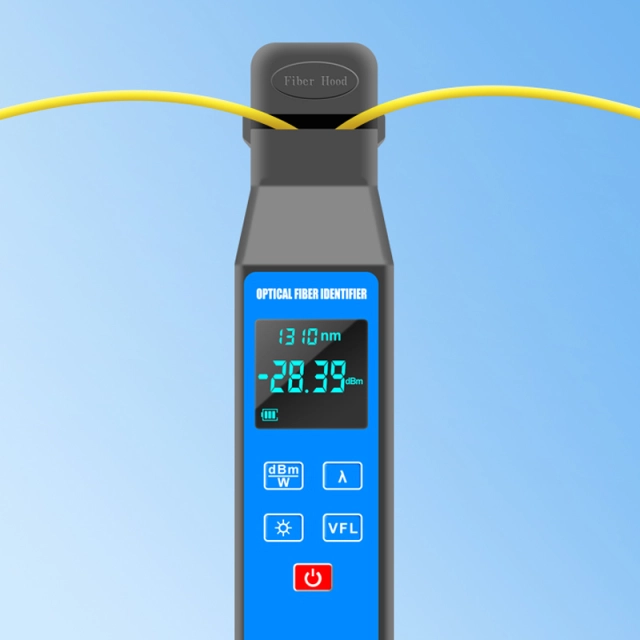

FF-3306H 광섬유 식별기는 SM 및 MM 광섬유 링크의 모든 위치에서 신호 방향과 대략적인 전력을 감지하는 데 사용됩니다.
광섬유 유지보수, 설치 및 케이블링 중에는 작동 중인 광섬유 신호를 중단하지 않고 특정 광섬유를 찾거나 식별해야 하는 경우가 많습니다. FF-3306H 식별기는 광섬유 한쪽 끝에 주입된 변조(270Hz/ 1kHz/ 2kHz) 신호를 식별하는 데 사용됩니다.

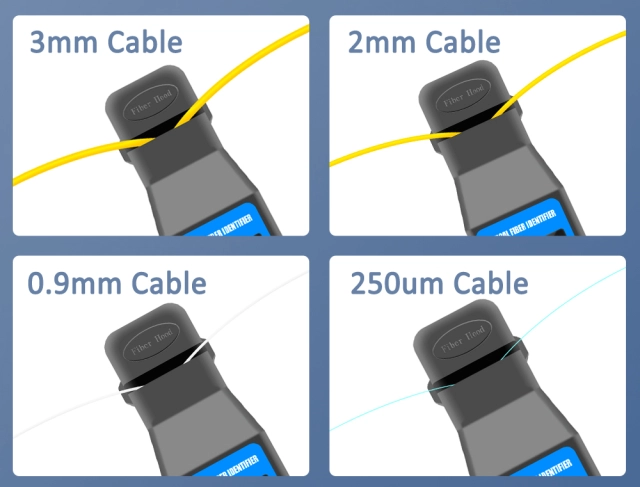

방향 및 강도 광섬유가 구부러질 때 약한 광 신호가 나타나며, 누출의 방향과 강도를 판단하여 광 신호의 방향과 강도를 감지합니다. 케이블을 손상시키거나 연속 통신을 중단하지 않고 0.25mm 베어 광섬유, 0.9mm, 2.0mm, 3.0mm 실내 광섬유 케이블을 직접 감지할 수 있습니다.

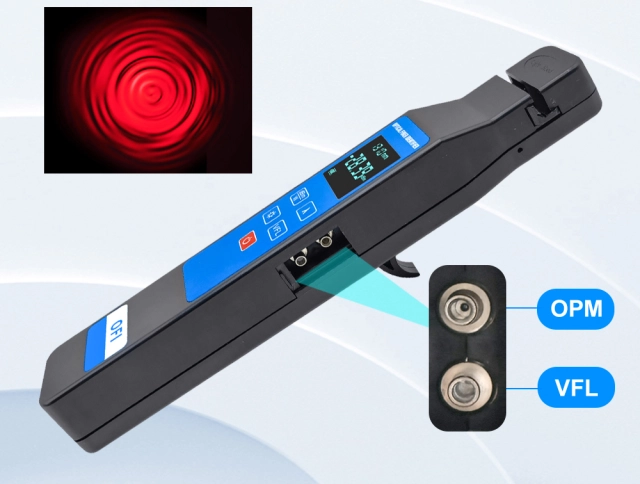

VFL 적색 광원은 10mW이며, 10km 광섬유 케이블의 고장 지점을 찾는 데 사용됩니다.
OPM 6개의 교정된 파장을 사용하여 테스트 중인 광섬유를 측정합니다.
| 광섬유 식별기 | |
| 식별 파장 범위 | 800~1700nm |
| 식별 신호 유형 | CW/270Hz/1kHz/ 2kHz |
| 검출기 유형 | InGaAs |

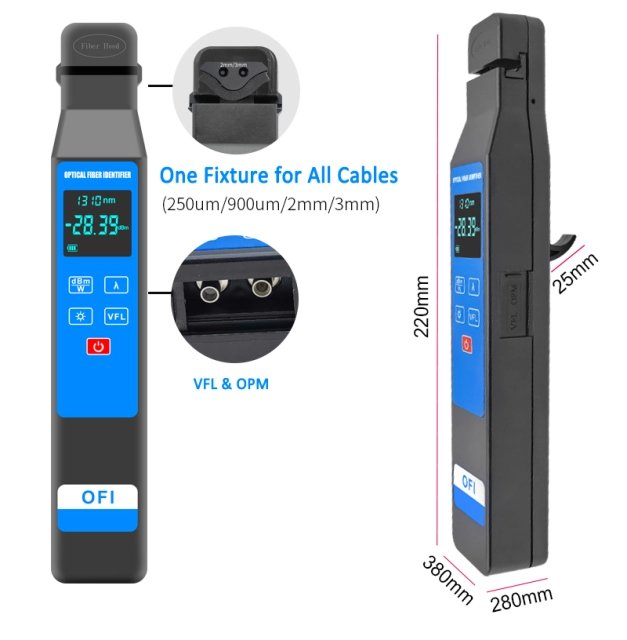

| 어댑터 유형 | 250µm, 900µm, 2mm, 3mm 실내 케이블용 범용 어댑터 |
| 신호 방향 | 좌 & 우 |
| 측정 범위(방향) | -35 ~ +13dBm |
| 측정 범위(전력) | -50 ~ +13dBm |
| 주파수 측정 범위 | -30 ~ +13dBm @0.9mm, 2.0mm, 3.0mm 케이블 -10 ~ +10dBm @0.25mm 케이블 |
| 삽입 손실 (일반) | 0.8dB (1310nm), 2.5dB (1550nm) |
| 광 비주얼 고장 탐지기 | |
| 출력 전력 | 10mW |
| 파장 | 650nm |
| 커넥터 | 2.5mm 범용 커넥터 |
| 주파수 | CW/1Hz/2Hz |
| 광 파워 미터 | |
| 파장 범위 | 800~1700nm |
| 커넥터 | 2.5mm 범용 커넥터 |
| 검출기 유형 | InGaAs |
| 측정 범위 | -50~+26dBm |
| 불확도 | ±5% |
| 교정 파장 | 850/1300/1310/1490/1550/1625nm |
| 표시 해상도 | 0.01dBm |
| 일반 | |
| 전원 | AA 배터리 2개 |
| 작동 온도 | -20°C ~ +60°C |
| 보관 온도 | -30°C ~ +70°C |
| 크기 | 220x38x28mm |
| 무게 | 145g |
다운로드
FAQ
Q: FF-3306H는 어떤 주요 기능을 제공하나요?

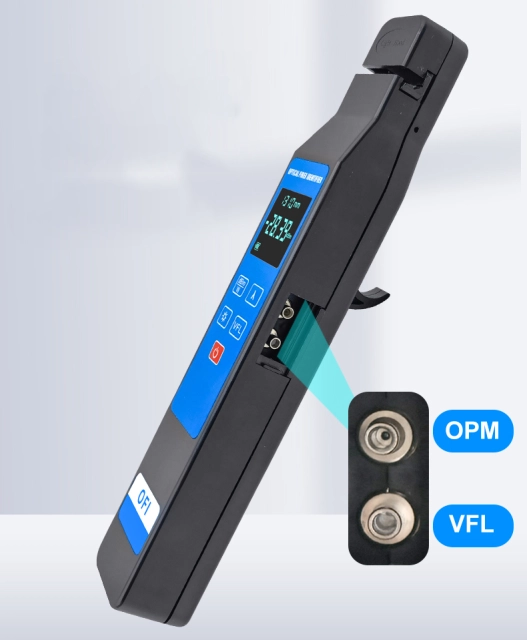

A: FF-3306H는 광섬유 식별기, 10mW 광 비주얼 고장 탐지기(VFL), 광 파워 미터(OPM)를 결합한 3-in-1 도구입니다.
Q: FF-3306H로 테스트하면 작동 중인 광섬유 트래픽이 중단되나요?
A: 아니요, 활성 네트워크 트래픽을 중단하거나 광섬유를 손상시키지 않고 미세 굽힘 누출을 감지하여 광 신호 방향과 전력을 비파괴적으로 감지합니다.
Q: 어떤 광섬유 유형과 케이블 직경을 지원하나요?
A: 단일 모드(SM) 및 다중 모드(MM) 광섬유 모두에서 작동하며, 범용 어댑터를 통해 0.25mm(250µm) 베어 광섬유뿐만 아니라 0.9mm(900µm), 2.0mm, 3.0mm 실내 케이블도 수용합니다.
Q: 식별기는 어떤 신호 변조를 감지할 수 있나요?
A: 연속파(CW) 신호와 270Hz, 1kHz, 2kHz 변조 톤을 식별합니다.
Q: 내장된 VFL 및 OPM의 기능은 무엇인가요?
A:
- VFL: 10mW, 650nm 적색 광원을 사용하여 최대 10km 떨어진 고장 지점을 찾습니다.
- OPM: 6개의 교정된 파장(850, 1300, 1310, 1490, 1550, 1625nm)에서 -50 ~ +26dBm의 전력을 측정합니다.
Q: FF-3306H는 어떤 전원을 사용하나요?
A: AA 배터리 2개로 작동합니다.
