설명

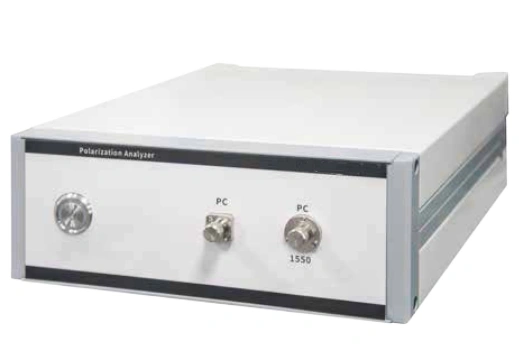

편광 분석기는 편광 측정 및 안정성 모니터링을 위한 장비입니다. 이 장비는 광 신호의 편광 특성을 분석하는 포괄적인 기능을 제공하며, 빔 편광 매개변수의 실시간 감지, 편광 상태의 고속 분석 및 모니터링에 사용됩니다. 협대역 광의 편광 소광비는 편광 상태 열 순환 히터와 가열된 광섬유 측정 기술을 결합하여 측정할 수 있습니다. 4개의 채널을 사용하여 4개의 스토크스(Stokes) 매개변수가 동시에 얻어지며, 입력 빔의 순간 편광 상태(SOP) 및 편광도(DOP)가 측정됩니다. 샘플링으로 인해:
최대 1MS/초의 속도로, 이 장비는 간섭 및 변동 신호 분석뿐만 아니라 자동화된 제조 테스트 시스템의 디지털 제어 루프와 같이 편광 정보의 실시간 피드백을 요구하는 제어 애플리케이션에 이상적입니다. 상위 컴퓨터 소프트웨어를 사용하면 실시간으로 표시될 수 있습니다.

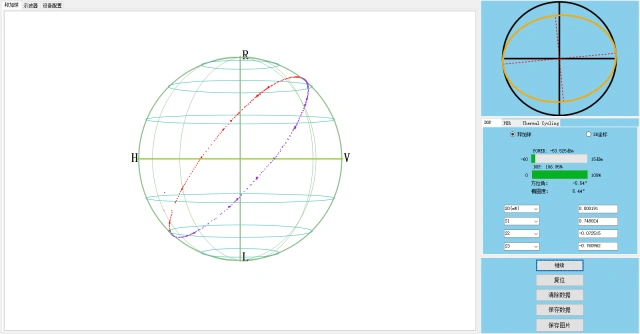

분가(Bunga) 구, 상위 편광 상태의 궤적 또는 오실로스코프 형태의 시간 경과에 따른 편광 상태 변화를 분가 구 창에 실시간으로 표시할 수 있습니다. 특정 파장 및 온도에 대해 내장된 자체 교정 프로그램으로 신속하게 교정하여 DOP 및 SOP 측정 정확도를 최적화할 수 있습니다.
특징
1. 빔 편광 상태 매개변수의 실시간 감지
2. 4개의 스토크스(Stokes) 매개변수, 편광 소광비(PER), 편광도(DOP), 타원계측, 편광 상태(SOP) 감지 가능
3. 호스트 컴퓨터 실시간 디스플레이
4. 푸앵카레(Poincaré) 편광 상태 및 매개변수
5. 최대 1M 샘플/초의 샘플링 속도
적용 분야
1. SOP/DOP 분석 및 모니터링
2. PMD 모니터링 및 보상
3. 편광 상태 측정 및 안정성 모니터링
4. 광섬유 신호 대 잡음비 모니터링 및 측정
5. 고속 간섭
6. 자동 편광 소광비 PER 테스트
7. 광섬유 센싱
| 모델 | FF-8611 |
| 파장 범위 | 1480-1620nm |
| SOP 정확도 | 0.25° |
| DOP 정확도 | 2% |
| PER 측정 범위 | 0-40dB |
| PER 해상도 | 0.1dB |
| 반사 손실 | APC：55dB，PC：45dB |
| 삽입 손실 | 1.5dB Max |
| PDL | 0.3dB |
| 입력 광 전력 범위 | -40~+10dB |
| 샘플링 속도 | 10k |
| 섀시 크기 | 235*104*300 mm |
자주 묻는 질문
Q1: FF-8611 SOP 분석기의 주요 기능 및 측정 기술은 무엇입니까?
A: FF-8611은 광 신호의 편광 특성을 실시간으로 감지, 분석 및 안정성 모니터링하도록 설계된 고속 광학 장비입니다. 4채널 검출기 아키텍처를 활용하여 4개의 스토크스(Stokes) 매개변수를 동시에 측정하여 순간 편광 상태(SOP), 편광도(DOP), 편광 소광비(PER) 및 타원계측을 분석합니다.
Q2: FF-8611이 동적 신호 분석에 이상적인 주요 성능 특징은 무엇입니까?
A: 주요 작동 특징은 다음과 같습니다:
- 고속 샘플링: 최대 1 MS/초의 샘플링 속도를 제공하여 빠른 신호 변동을 포착하고 자동화된 테스트 제어 루프에 실시간 피드백을 제공합니다.

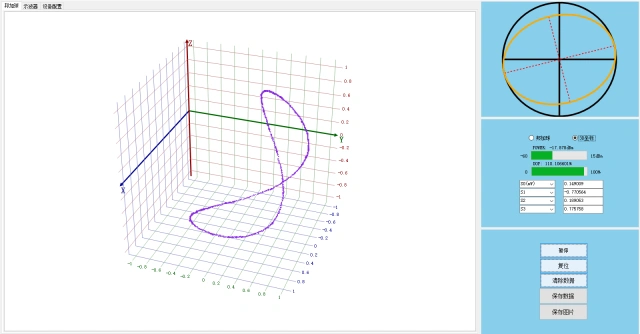

- 푸앵카레(Poincaré) 구 시각화: 전용 호스트 컴퓨터 소프트웨어는 푸앵카레 구, SOP 궤적 및 시간 영역 편광 변화를 실시간으로 표시합니다.
- 자동 자체 교정: 통합된 자체 교정 루틴은 특정 작동 파장 및 온도에 대한 DOP 및 SOP 측정 정확도를 최적화합니다.
- 포괄적인 매개변수 스위트: SOP, DOP, PER (0~40 dB 범위, 0.1 dB 해상도) 및 4개의 스토크스(Stokes) 매개변수의 실시간 특성화를 제공합니다.
Q3: FF-8611의 주요 광학 및 물리적 사양은 무엇입니까?
A: 기술 성능 사양은 다음과 같습니다:
- 파장 범위: 1480 ~ 1620 nm
- 측정 정확도: SOP 정확도 0.25° | DOP 정확도 2%
- 전력 입력 범위: -40 ~ +10 dBm
- 광 손실 매개변수: 최대 삽입 손실 1.5 dB | PDL 0.3 dB | 반사 손실: ≥ 55 dB (APC) / ≥ 45 dB (PC)
- 섀시 크기: 235 × 104 × 300 mm
Q4: 이 분석기는 어떤 광학 테스트 및 모니터링 애플리케이션에 유용합니까?
A: 주요 현장 및 실험실 적용 분야는 다음과 같습니다:
- 실시간 SOP 및 DOP 모니터링
- PMD (편광 모드 분산) 모니터링 및 보상
- 광 신호 대 잡음비 (OSNR) 추적
- 자동 PER 테스트 및 광섬유 센싱 시스템 평가
Q5: FF-8611 분석기는 누가 제조하며, 참고 가격은 얼마입니까?
A: FirstFiber Technologies에서 제조한 FF-8611 SOP 편광 상태 분석기의 참고 가격은 5,800 USD입니다. 제품 페이지에서 “견적 추가”를 클릭하여 대량 구매 가격을 문의하거나 “데모 요청”을 선택하여 평가 일정을 잡을 수 있습니다.
