설명
FTTH 단일 모드 광섬유 네트워크에 사용되는 실내용 광 터미널 박스입니다. 서비스 사업자의 피더 네트워크와 건물 내 (수직) 분배 네트워크 간의 연결을 구현합니다. 이 박스는 첫 번째 사업자가 설치한 분배 및 분산 네트워크를 다른 통신사와 공유할 수 있도록 합니다.

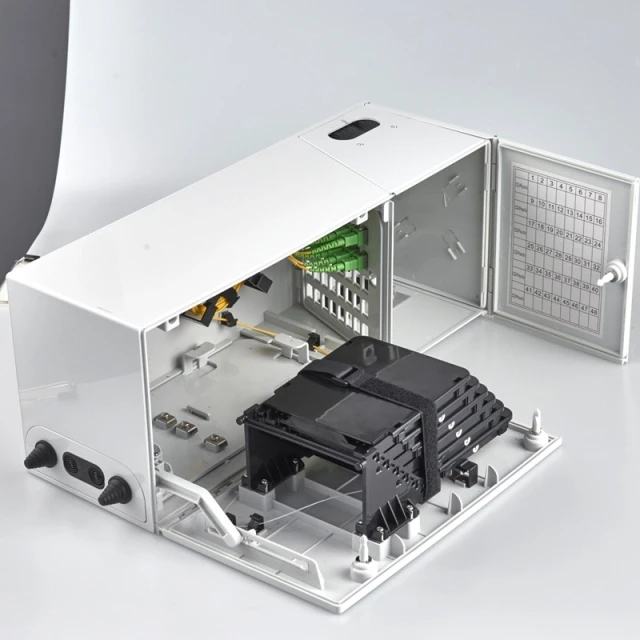

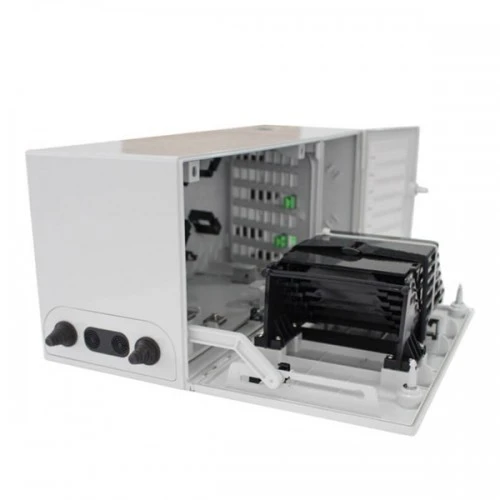

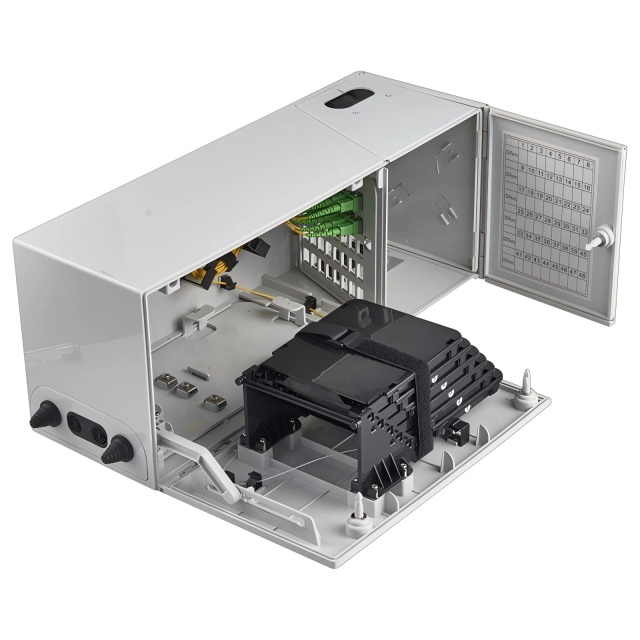

이 박스는 두 개의 영역으로 나뉩니다: 왼쪽 영역은 케이블 광섬유의 접속, 보관 및 분배를 위한 것입니다. 오른쪽 영역은 패치 코드 연결을 위한 것입니다. 각 영역에는 독립적인 문이 있으며, 삼각 키로 잠글 수 있습니다.

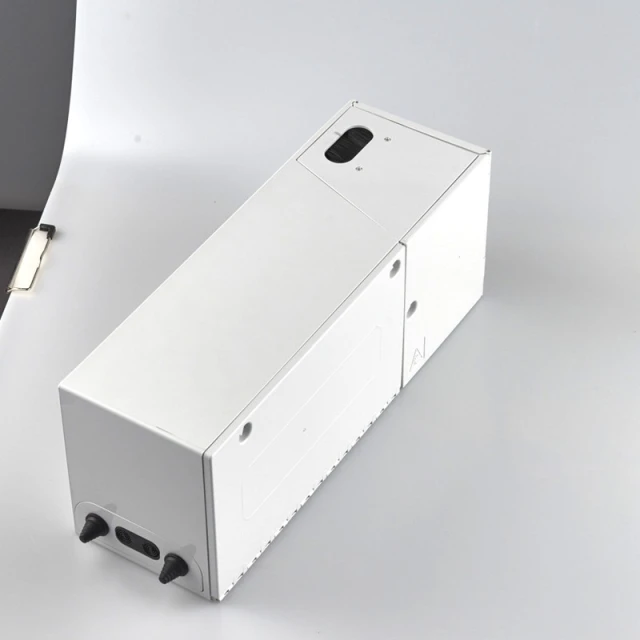

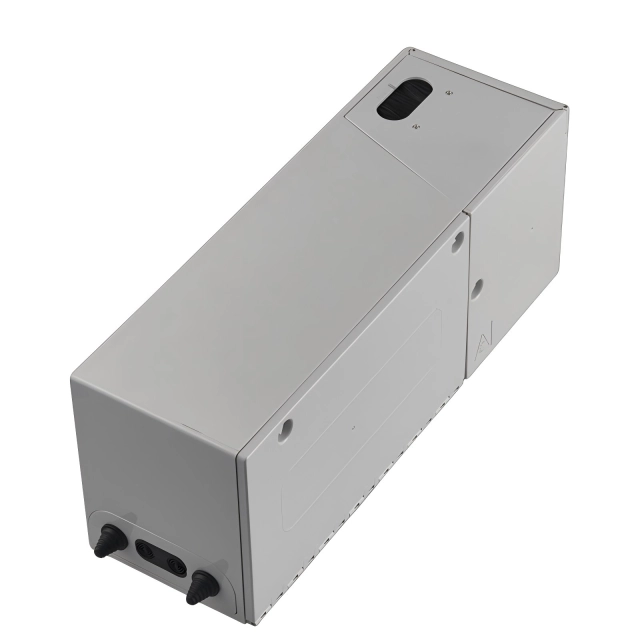

이 박스는 모듈식 디자인의 직육면체 박스입니다. 함께 쌓아서 사용할 수 있습니다. 일반적으로 가장 위에 있는 것은 건물 네트워크용입니다. 그 아래에 있는 것들은 사업자 네트워크용입니다.
특징
– 재질: PC+ABS, 방습, 방수, 방진, 노화 방지, 보호 등급 IP30.
– 래싱 시스템을 통해 광케이블이 왼쪽으로 접속됩니다.
– 광섬유 접속, 커플링 및 정리 기능을 하나의 박스에 통합.
– 접속 및 패치용 분리된 구획. 각 구획에는 삼각 키 시스템이 장착되어 있습니다.
– 분배 패널을 위로 젖힐 수 있어 유지보수 및 설치가 용이합니다.
– 이 박스는 벽걸이 방식으로 설치할 수 있으며, 실내 사용에 적합합니다.
| 치수 및 용량 | |
| 어댑터 용량 | SC 심플렉스 48코어 |
| 치수 (가로*세로*깊이) | 450mm*182mm*150mm |
| 케이블 입/출구 포트 수 | 3 |
| 광케이블 직경 | 최대 직경 18mm |
| 접속 트레이 용량 | 8F |
| 선택 사양 액세서리 | 어댑터, 피그테일, 열수축 튜브 |
| 작동 조건 | |
| 작동 온도 | -25℃ ~ +55℃ |
| 상대 습도 | 5% ~ 95% |
| 대기압 | 70kPa ~ 106kPa |
자주 묻는 질문
Q1: FF-FTB48B의 주요 기능과 주된 적용 분야는 무엇입니까?
A: FF-FTB48B는 FTTH 다세대 주택(MDU) 애플리케이션을 위해 설계된 실내용 단일 모드 광 터미널 박스입니다. 이것은 서비스 사업자의 피더 네트워크와 건물 내 수직 분배 네트워크를 연결하며, 다중 통신사 네트워크 공유를 지원합니다.
Q2: 터미널 박스의 내부 구조는 어떻게 되어 있습니까?
A: 이 캐비닛은 이중 구획 디자인을 특징으로 합니다: 왼쪽 구획은 케이블 접속, 보관 및 분배 전용이며, 오른쪽 구획은 패치 코드 연결을 처리합니다. 각 측면은 삼각 키로 잠글 수 있는 독립적인 문으로 고정됩니다.
Q3: 물리적 치수와 포트 용량은 어떻게 됩니까?
A: 이 장치는 450 x 182 x 150 mm (가로 x 세로 x 깊이) 크기이며 최대 48개의 SC 심플렉스 어댑터 포트를 지원합니다. 직경 최대 18mm의 광케이블을 수용하는 3개의 케이블 입/출구 포트와 8F 접속 트레이를 포함합니다.
Q4: 어떤 재료 및 환경 보호 표준을 충족합니까?
A: PC+ABS 재질로 제작된 이 인클로저는 실내 벽걸이용으로 방습, 방진, 방수 및 노화 방지 기능이 있으며 IP30 보호 등급을 갖습니다. 이것은 -25°C에서 +55°C의 온도 범위에서 안정적으로 작동합니다.
Q5: 어떤 어댑터, 피그테일 및 스플리터 구성을 선택할 수 있습니까?
A: 구성 가능한 주문 옵션에는 48개의 SC/APC 또는 SC/UPC 어댑터가 포함되며, 48개의 SC 피그테일, 1×32 PLC 스플리터, 두 개의 1×16 PLC 스플리터 또는 비어 있는 섀시 중 하나와 페어링됩니다.
