설명

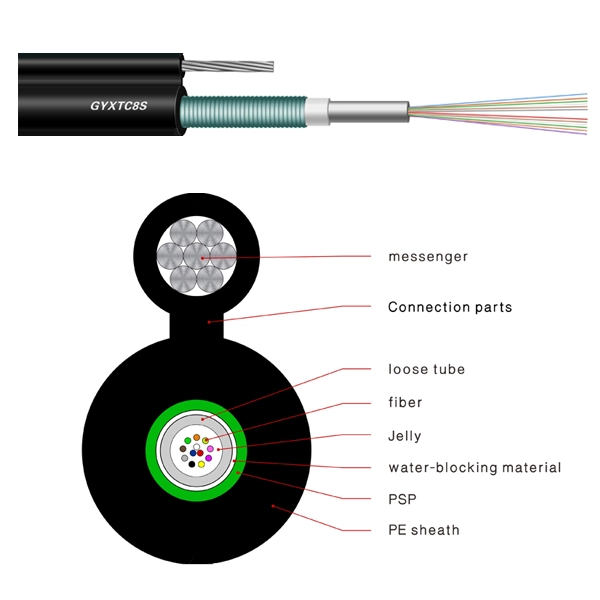

200/250μm 광섬유는 고탄성 플라스틱으로 만들어진 루즈 튜브 안에 위치하며, 이 튜브는 방수 충전재로 채워져 있습니다. 양쪽 PSP는 외부 루즈 튜브 위에 길이 방향으로 적용됩니다. 강선과 방수 컴파운드로 채워진 루즈 튜브는 밀착되고 길이 방향으로 방수 기능을 보장하며, 지지부 역할을 하는 연선과 함께 이 케이블 부분은 폴리에틸렌(PE) 외피로 마감되어 8자형 구조를 이룹니다.
제품 특징
·우수한 기계적 및 온도 성능
·내수분해성이 뛰어난 고강도 루즈 튜브
·특수 튜브 충전재로 광섬유의 중요한 보호 보장
·PSP를 통한 방습 기능 강화
·작은 직경, 가벼운 무게 및 편리한 설치
·긴 공급 길이 및 저렴한 가격.
제품 표준
·GYXTC8S 케이블은 YD/T 1155-2011 표준 및 IEC 60794-1을 준수합니다.
광학적 특성
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 감쇠 (+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭 (클래스 A) | @850 | ≥500MHz·km | ≥500MHz·km | ||
| @1300 | ≥1000MHz·km | ≥600MHz·km | |||
| 개구수 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 λcc | ≤1260nm | ≤1480nm | |||
기술 매개변수
| 케이블 유형 | 광섬유 수 | 케이블 직경 mm | 케이블 중량 kg/km | 지지선 사양 | 연결 직경 mm | 인장 강도 N | 압착 저항 N/100m | 굴곡 반경 mm |
| GYXTC8S | 2～12 | 7.0×14.0 | 118 | ф1.0mm×7 강선 | 높이 * 너비 3.0×2.5 | 3500/7000 | 1000/3000 | 15D/30D |
| GYXTC8S | 14～24 | 8.0×15.1 | 129 | ф1.0mm×7 강선 | 높이 * 너비 3.0×2.5 | 3500/7000 | 1000/3000 | 15D/30D |
보관/작동 온도 : -40℃ ~ +70℃
자주 묻는 질문
Q1: GYXTC8S 8자형 케이블의 구조 설계 및 주요 적용 분야는 무엇입니까?
A: GYXTC8S는 통합된 연선 강철 메신저 와이어를 갖춘 8자형 단면의 자립형 실외 가공 광섬유 케이블입니다. 방습을 위해 플라스틱 코팅 강철 테이프(PSP)로 감싸진 젤리 충전 루즈 튜브 내부에 200/250μm 광섬유를 포함하며, 내구성 있는 폴리에틸렌(PE) 외피로 둘러싸여 있습니다.
Q2: GYXTC8S 케이블은 어떤 산업 표준을 준수합니까?
A: 이 케이블은 통신 표준 YD/T 1155-2011 및 국제 표준 IEC 60794-1을 준수합니다.
Q3: 이 케이블의 주요 성능 특징은 무엇입니까?
A: 주요 특징은 다음과 같습니다:
- 루즈 튜브 재료의 높은 내수분해성
- 강화된 방습을 위한 PSP 아머
- 작동 및 보관 온도 범위: -40℃ ~ +70℃
- 높은 인장 강도 (장기 3,500N / 단기 7,000N) 및 압착 저항 (장기 1,000N/100m / 단기 3,000N/100m)
- 간편한 가공 설치를 위한 소형, 경량 8자형 디자인
Q4: GYXTC8S에 사용 가능한 코어 수 및 물리적 치수는 무엇입니까?
A: 코어 용량별 사양은 다음과 같습니다:
- 2~12 코어: 케이블 직경 7.0 × 14.0mm | 중량 118kg/km | 지지선 ф1.0mm × 7 강선
- 14~24 코어: 케이블 직경 8.0 × 15.1mm | 중량 129kg/km | 지지선 ф1.0mm × 7 강선
Q5: 참고 가격은 얼마이며, 어떻게 문의할 수 있습니까?
A: 참고 가격은 9달러입니다. 맞춤형 대량 가격을 원하시면 제품 페이지에서 “견적 추가”를 클릭하거나, 샘플 평가 문의를 원하시면 “데모 요청”을 클릭하십시오.
