설명

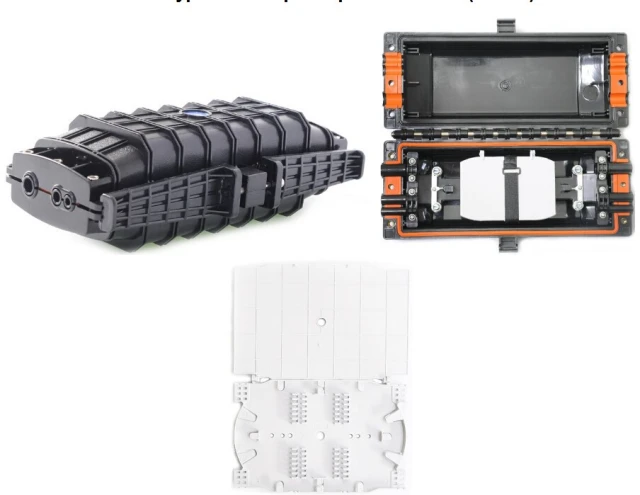

FOSCID6 인라인 타입 광섬유 접속함체(FOSC)는 재사용 가능한 애플리케이션을 위한 기계식 밀봉 장치입니다.
사양:
| 모델 | FOSCID6 |
| 유형 | 인라인 타입 |
| 입/출력 포트 수 | 6개 포트 |
| 케이블 직경 | 2개 포트×13mm, 2개 포트×16mm, 2개 포트×20mm |
| 최대 수용량 | 번치형: 96코어; 리본형: 144코어 |
| 접속 트레이당 수용량 | 번치형: 단일 레이어: 12코어; 이중 레이어: 24코어; 리본형: 6개 |
| 접속 트레이 수량 | 4개 |
| 본체 재질 | PC |
| 밀봉 재질 | 열가소성 고무 |
| 설치 방법 | 가공, 직매, 관로, 벽면 장착, 맨홀 |
| 치수 | 396(길이)×200(폭)×126(높이)mm |
| 순 중량 | 2.5~2.7kg |
| 온도 | -40℃~65℃ |

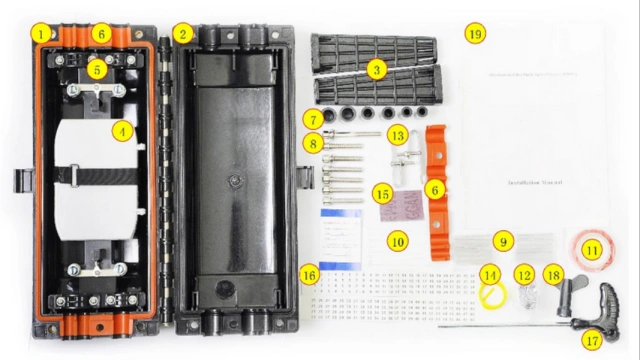

주요 구성품:
| 항목 | 명칭 | 용도 | 수량 |
| 1 | 하우징 (하단) | 광섬유 케이블 접속부 보호 | 1개 |
| 2 | 하우징 (커버) | 광섬유 케이블 접속부 보호 | 1개 |
| 3 | 삽입 플레이트 | 하우징 고정 | 2쌍 |
| 4 | 접속 트레이 | 광섬유 접속 보호 슬리브 고정 | 최대 4개 |
| 5 | 베이스 | 광케이블, 인장선 및 접속 트레이 고정 | 1개 |
| 6 | 밀봉 그로밋 | 하단 및 커버 밀봉 | 1세트 |
| 7 | 플러그 | 빈 포트 밀봉 | 6개 |
| 8 | 볼트 | 하단 및 커버 고정 | 1세트 |
표준 부속품:
| 항목 | 명칭 | 용도 | 수량 |
| 9 | 광섬유 접속 보호 슬리브 | 광섬유 접속부 보호 | 수용량과 동일 |
| 10 | 나일론 타이 | 광섬유가 있는 버퍼 튜브 고정 | 8개 |
| 11 | 절연 테이프 | 고정을 위해 케이블 직경 확장 | 1롤 |
| 12 | 밀봉 테이프 | 밀봉 그로밋을 위해 케이블 직경 확장 | 1롤 |
| 13 | 행잉 후크 | 가공 설치용 | 2개 |
| 14 | 접지선 | 접지 장치 연결 | 1개 |
| 15 | 연마포 | 광섬유 케이블 연마 | 1개 |
| 16 | 라벨링 용지 | 광섬유 라벨링 | 1세트 |
| 17 | M8 렌치 | 하우징 및 삽입 플레이트 볼트 조임 | 1개 |
| 18 | M10 렌치 | 인장선 너트 조임 | 1개 |
| 19 | 사용자 설명서 | 설치 안내 | 1개 |
선택 부속품:
| 항목 | 명칭 | 용도 | 수량 |
| 1 | 밸브 | 압력 및 밀봉 테스트 수행 | 1개 |
| 2 | 접지 장치 | 광케이블의 금속 구성 요소 접지 | 1세트 |
| 3 | 버퍼 튜브 | 광섬유 보호 및 접속 트레이에 고정 | 지정됨 |
| 4 | 건조제 | 밀봉 후 FOSC 내부 공기 건조 | 1봉지 |
자주 묻는 질문
Q: FOSCID6 접속함체의 최대 광섬유 수용량은 얼마입니까?
A: FOSCID6는 번치형 케이블의 경우 최대 96코어, 리본형 케이블의 경우 최대 144코어를 지원합니다. 총 4개의 접속 트레이를 수용할 수 있습니다.
Q: FOSCID6는 몇 개의 케이블 포트를 제공하며, 어떤 케이블 크기를 지원합니까?
A: 총 6개의 입/출력 포트를 제공합니다: 최대 13mm 케이블용 2개 포트, 최대 16mm 케이블용 2개 포트, 최대 20mm 케이블용 2개 포트입니다.
Q: FOSCID6 접속함체의 물리적 치수와 중량은 어떻게 됩니까?
A: 치수는 396(길이) × 200(폭) × 126(높이)mm이며, 순 중량은 2.5kg에서 2.7kg 사이입니다.
Q: FOSCID6는 어떤 설치 방법을 지원합니까?
A: FOSCID6는 다용도로 사용 가능하며, 가공, 직매, 관로, 벽면 장착 및 맨홀 설치에 적합합니다.
Q: 본체와 밀봉에는 어떤 재료가 사용됩니까?
A: 접속함체 본체는 PC(폴리카보네이트) 재질로 만들어졌으며, 재사용 가능한 애플리케이션을 위해 열가소성 고무가 기계식 밀봉에 사용됩니다.
Q: FOSCID6의 작동 온도 범위는 어떻게 됩니까?
A: -40℃에서 65℃에 이르는 환경 온도 범위에서 안정적으로 작동합니다.
Q: FOSCID6에 사용할 수 있는 표준 및 선택 부속품은 무엇입니까?
A: 표준 부속품에는 광섬유 접속 보호 슬리브, 나일론 타이, 절연 및 밀봉 테이프, 행잉 후크, 접지선, 연마포, 라벨링 용지, M8 및 M10 렌치, 사용자 설명서가 포함됩니다. 선택 부속품에는 압력 테스트 밸브, 접지 장치, 버퍼 튜브 및 건조제가 포함됩니다.
