설명

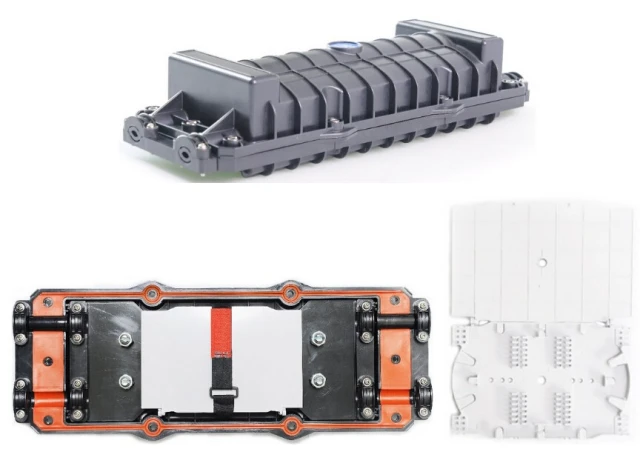

FOSCIS4 인라인 타입 광섬유 접속함체(FOSC)는 재사용 가능한 기계식 밀봉 제품입니다.
사양:
| 모델 | FOSCIS4 |
| 타입 | 인라인 타입 |
| 입/출력 포트 수 | 4개 포트 |
| 케이블 직경 | 4개 포트 × 16mm |
| 최대 용량 | 번치형: 96코어; 리본형: 144코어 |
| 접속 트레이당 용량 | 번치형: 단일 레이어: 12코어; 이중 레이어: 24코어; 리본형: 6개 |
| 접속 트레이 수량 | 4개 |
| 본체 재질 | PC |
| 밀봉 재질 | 열가소성 고무 |
| 설치 방법 | 가공, 직매, 관로, 벽면 설치, 맨홀 |
| 치수 | 413(길이)×160(폭)×88(높이)mm |
| 순 중량 | 1.6~2.1kg |
| 온도 | -40℃~65℃ |

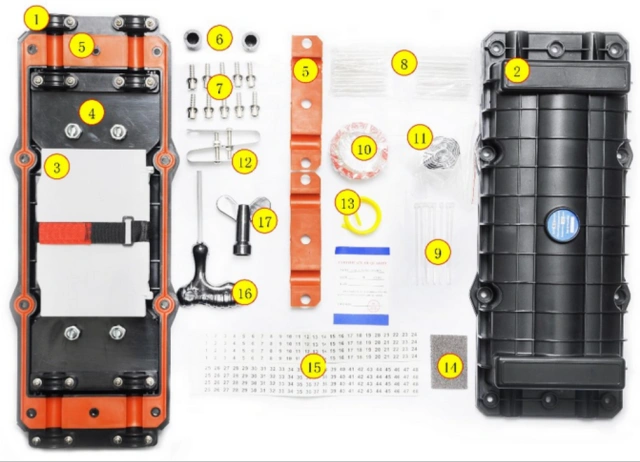

주요 구성품:
| 품목 | 명칭 | 용도 | 수량 |
| 1 | 하우징 (하단) | 광케이블 접속부 보호 | 1개 |
| 2 | 하우징 (상단) | 광케이블 접속부 보호 | 1개 |
| 3 | 접속 트레이 | 광섬유 접속 보호 슬리브 고정 | 최대 4개 |
| 4 | 기반 | 광케이블, 인장선 및 접속 트레이 고정 | 1개 |
| 5 | 밀봉 그로밋 | 하단 및 상단 밀봉 | 1세트 |
| 6 | 플러그 | 빈 포트 밀봉 | 4개 |
| 7 | 볼트 | 하단 및 상단 고정 | 1세트 |
표준 부속품:
| 품목 | 명칭 | 용도 | 수량 |
| 8 | 광섬유 접속 보호 슬리브 | 광섬유 접속부 보호 | 용량과 동일 |
| 9 | 나일론 타이 | 광섬유가 있는 버퍼 튜브 고정 | 8개 |
| 10 | 절연 테이프 | 고정을 위해 케이블 직경 확장 | 1롤 |
| 11 | 밀봉 테이프 | 밀봉 그로밋을 위해 케이블 직경 확장 | 1롤 |
| 12 | 행잉 후크 | 가공 설치용 | 2개 |
| 13 | 접지선 | 접지 장치 연결용 | 1개 |
| 14 | 연마포 | 광케이블 연마용 | 1개 |
| 15 | 라벨링 용지 | 광섬유 라벨링용 | 1세트 |
| 16 | M6 렌치 | 하우징 볼트 조임용 | 1개 |
| 17 | M10 렌치 | 인장선 너트 조임용 | 1개 |
선택 부속품:
| 품목 | 명칭 | 용도 | 수량 |
| 1 | 밸브 | 압력 및 밀봉 테스트 수행용 | 1개 |
| 2 | 접지 장치 | 광케이블의 금속 부품 접지용 | 1세트 |
| 3 | 버퍼 튜브 | 광섬유 보호 및 접속 트레이 고정용 | 지정됨 |
| 4 | 건조제 | 밀봉 후 FOSC 내부 공기 건조용 | 1봉지 |
자주 묻는 질문
Q1: FOSCIS4 인라인 접속함체의 최대 광섬유 용량은 얼마입니까?
A: 최대 용량은 번치형 구성의 경우 96코어, 리본형 구성의 경우 최대 144코어입니다. 주문 시 선택 가능한 코어 옵션에는 24, 48, 72, 96코어가 포함됩니다.
Q2: FOSCIS4는 몇 개의 포트를 지원하며, 어떤 케이블 크기를 지원합니까?
A: 각 포트당 최대 16mm 직경의 케이블을 수용하는 4개의 입/출력 포트를 지원합니다.
Q3: 물리적 치수, 순 중량 및 작동 온도 범위는 어떻게 됩니까?
A: 함체의 치수는 413(길이) × 160(폭) × 88(높이)mm이며, 순 중량은 1.6kg에서 2.1kg까지입니다. -40℃에서 65℃ 사이의 환경 온도에서 안정적으로 작동합니다.
Q4: 어떤 밀봉 시스템이 사용되며, 이 함체는 재사용이 가능합니까?
A: FOSCIS4는 열가소성 고무를 사용한 기계식 밀봉 구조를 채택하여 재사용 가능한 애플리케이션에 이상적입니다.
Q5: FOSCIS4는 어떤 설치 방법을 지원합니까?
A: 이 함체는 가공, 직매, 관로, 벽면 설치 및 맨홀 배치를 지원합니다.
Q6: 하우징 본체 및 접속 트레이의 사양은 어떻게 됩니까?
A: 내구성 있는 PC(폴리카보네이트) 본체로 제작된 이 함체는 최대 4개의 접속 트레이를 수용합니다. 각 트레이는 번치형 구성의 경우 12코어(단일 레이어) 또는 24코어(이중 레이어)를 수용하며, 리본형의 경우 6개의 표준 리본을 수용합니다.
