설명

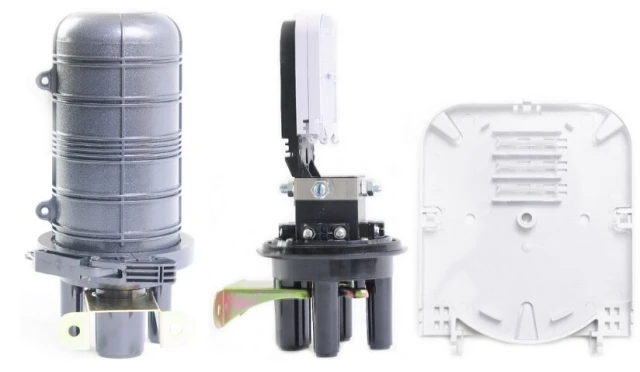

FOSCYJ4 돔형 열수축 광섬유 접속함체(FOSC)는 열수축 밀봉 방식이며 절단되지 않은 케이블에 적합합니다.
사양:
| 모델 | FOSCYJ4 |
| 유형 | 돔형 |
| 밀봉 구조 | 열수축 |
| 입/출력 포트 수 | 4개 포트 |
| 케이블 직경 | 3개 포트×16mm, 1개 포트×25mm |
| 최대 용량 | 번치형: 48코어; 리본형: 72코어 |
| 접속 트레이당 용량 | 번치형: 단일 레이어: 6코어; 이중 레이어: 12코어; 리본형: 3개 |
| 접속 트레이 수량 | 4개 |
| 본체 재질 | PC |
| 밀봉 재질 | 열가소성 고무 |
| 설치 방식 | 가공, 직매, 관로, 벽면 장착, 맨홀 |
| 치수 | 310(H)×190(D)mm |
| 순중량 | 1.55~1.74kg |
| 온도 | -40℃~65℃ |

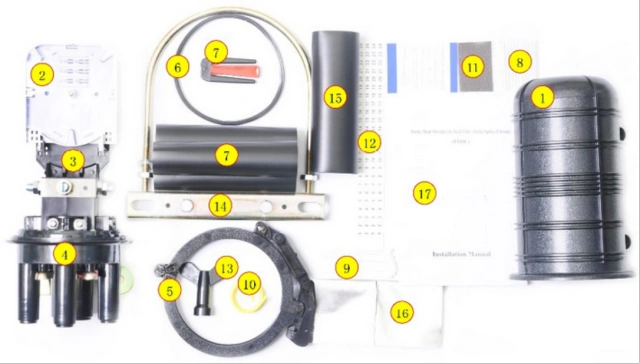

주요 구성품:
| 항목 | 명칭 | 용도 | 수량 |
| 1 | 하우징 (커버) | 광섬유 케이블 접속부를 보호 | 1개 |
| 2 | 접속 트레이 | 광섬유 접속 보호 슬리브 고정 | 최대 4개 |
| 3 | 광섬유 보관 트레이 | 루즈 튜브 광섬유 보관 | 1개 |
| 4 | 하우징 (베이스) | 내부 및 외부 구조 고정 | 1개 |
| 5 | 플라스틱 후프 | 하우징 커버와 베이스 고정 | 1개 |
| 6 | 밀봉 그로밋 | 커버와 베이스 밀봉 | 1세트 |
표준 부속품:
| 항목 | 명칭 | 용도 | 수량 |
| 7 | 열수축 보호 튜브 및 분기 클립 | 광섬유 접속함체 밀봉 | 용량에 따라 |
| 8 | 광섬유 접속 보호 슬리브 | 광섬유 접속부 보호 | 용량과 동일 |
| 9 | 나일론 타이 | 내부에 광섬유가 있는 버퍼 튜브 고정 | 8개 |
| 10 | 접지선 | 접지 장치와 연결 | 1개 |
| 11 | 연마포 | 광섬유 케이블 연마 | 1개 |
| 12 | 라벨링 용지 | 광섬유 라벨링 | 1세트 |
| 13 | M10 렌치 | 인장 부재 너트 조임 | 1개 |
| 14 | 행잉 후프 | 벽 및 기둥에 설치 | 1세트 |
| 15 | 열수축 고정 튜브 (대량) | 광섬유 케이블 밀봉 | 선택 사항 |
| 16 | 알루미늄 호일 용지 | 가열 시 케이블 포트 보호 | 1개 |
| 17 | 사용 설명서 | 설치 지침 제공 | 1개 |
선택 부속품:
| 항목 | 명칭 | 용도 | 수량 |
| 1 | 밸브 | 압력 및 밀봉 테스트 수행 | 1개 |
| 2 | 접지 장치 | 광섬유 케이블의 금속 구성 요소 접지 | 1세트 |
| 3 | 버퍼 튜브 | 광섬유 보호 및 접속 트레이에 고정 | 지정됨 |
| 4 | 건조제 | 밀봉 후 FOSC 내부 공기 건조 | 1봉지 |
자주 묻는 질문
Q1: FOSCYL5 돔형 광섬유 접속함체의 주요 목적과 설치 유연성은 무엇입니까?
A: FOSCYL5는 광섬유 케이블 접속부(절단되지 않은 중간 스팬 케이블 포함)를 보호하기 위해 열수축 밀봉을 사용하는 소형 돔형 광섬유 접속함체(FOSC)입니다. 이는 가공, 직매, 지하 관로, 벽면 장착 및 맨홀 설치를 포함한 다양한 외부 환경 배치를 위해 설계되었습니다.
Q2: FOSCYL5 접속함체에서 사용 가능한 케이블 포트 구성 및 광섬유 용량은 무엇입니까?
A: 포트 구성 및 접속 용량은 다음과 같습니다:
- 케이블 인입 포트: 절단되지 않은 피더 케이블용으로 설계된 1개의 주요 타원형 포트(직경 36mm)를 포함하여 5개의 인입/출구 포트를 특징으로 합니다.
- 번치형 광섬유 용량: 최대 4개의 접속 트레이에 걸쳐 최대 96코어의 번치형 광섬유를 지원합니다.
- 리본형 광섬유 용량: 최대 288코어의 리본형 광섬유를 수용합니다.
- 접속 트레이 용량: 각 트레이는 12개의 단일 레이어 또는 24개의 이중 레이어 번치형 접속, 또는 6개에서 12개의 리본형 접속을 지원합니다.
Q3: FOSCYL5에 포함된 물리적 치수, 재료 및 하드웨어는 무엇입니까?
A: 주요 기술 사양은 다음과 같습니다:
- 재료 구성: 열가소성 고무 밀봉 그로밋이 있는 내구성 있는 폴리카보네이트(PC) 외부 본체.
- 치수 및 순중량: 순중량 3.1kg에서 3.4kg 사이이며, 450(H) × 205(D)mm입니다.
- 작동 온도: 모든 날씨 조건에서 -40°C에서 +65°C까지 안정적으로 작동합니다.
- 포함된 표준 부속품: 최대 4개의 접속 트레이, 1개의 루즈 튜브 보관 트레이, 열수축 보호 튜브, 접지선, 행잉 후프, M10 렌치, 연마포, 라벨링 용지 및 알루미늄 호일 보호 용지가 포함되어 있습니다.
Q4: FOSCYL5 접속함체는 누가 제조하며, 참고 가격은 얼마입니까?
A: FirstFiber Technologies에서 제조한 FOSCYL5 돔형 열수축 광섬유 접속함체의 참고 가격은 18 USD부터 시작합니다.
Q5: 용량 옵션을 선택하고 견적 요청을 제출하려면 어떻게 해야 합니까?
A: 제품 페이지에서 원하는 코어 용량(24코어, 48코어, 72코어 또는 96코어)을 선택하고, 맞춤형 대량 가격을 위해 “견적에 추가”를 클릭하거나, 평가 문의를 제출하려면 “데모 요청”을 클릭하십시오.
