설명

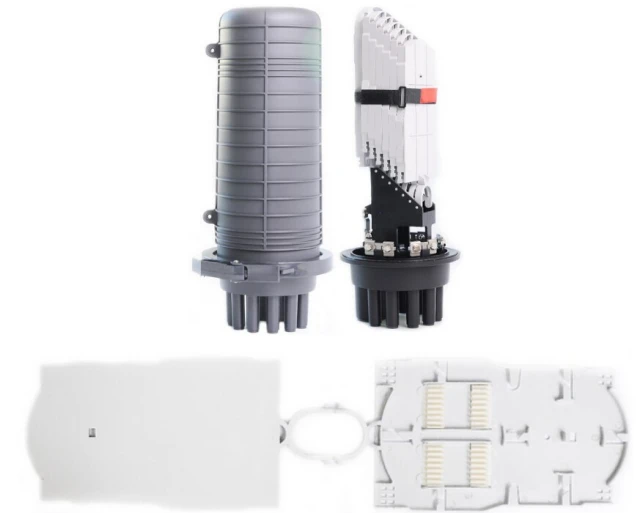

FOSCYM9 돔형 열수축 광섬유 접속함체(FOSC)는 열수축 밀봉 방식이며 미절단 케이블에 적합합니다.
사양:
| 모델 | FOSCYM9 |
| 유형 | 돔형 |
| 밀봉 구조 | 열수축 |
| 입/출력 포트 수 | 9개 포트 |
| 케이블 직경 | 1개 포트 × 38mm; 8개 포트 × 13mm |
| 최대 용량 | 번치형: 144 코어; 리본형: 432 코어 |
| 접속 트레이당 용량 | 번치형: 단일층: 12 코어; 이중층: 24 코어; 리본형: 표준: 6개; 최대: 12개 |
| 접속 트레이 수량 | 6개 |
| 본체 재질 | PC |
| 밀봉 재질 | 열가소성 고무 |
| 설치 방식 | 가공, 직매, 관로, 벽면 장착, 맨홀 |
| 치수 | 470(높이)×210(직경)mm |
| 순 중량 | 2.6~3.4kg |
| 온도 | -40℃~65℃ |

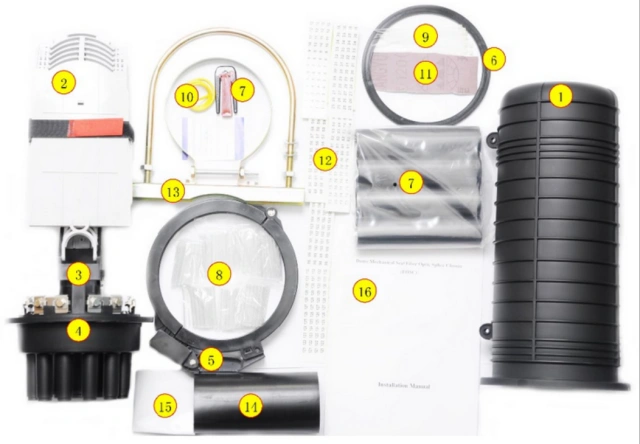

주요 구성품:
| 항목 | 명칭 | 용도 | 수량 |
| 1 | 하우징 (커버) | 광섬유 케이블 접속부 보호 | 1개 |
| 2 | 접속 트레이 | 광섬유 접속 보호 슬리브 고정 | 최대 6개 |
| 3 | 광섬유 보관 트레이 | 루즈 튜브 광섬유 보관 | 1개 |
| 4 | 하우징 (베이스) | 내부 및 외부 구조 고정 | 1개 |
| 5 | 플라스틱 후프 | 하우징 커버와 베이스 고정 | 1개 |
| 6 | 밀봉 그로밋 | 커버와 베이스 밀봉 | 1세트 |
표준 부속품:
| 항목 | 명칭 | 용도 | 수량 |
| 7 | 열수축 보호 튜브 및 분기 클립 | 광섬유 접속함체 밀봉 | 용량에 따라 |
| 8 | 광섬유 접속 보호 슬리브 | 광섬유 접속부 보호 | 용량과 동일 |
| 9 | 나일론 타이 | 광섬유가 있는 버퍼 튜브 고정 | 8개 |
| 10 | 접지선 | 접지 장치와 연결 | 1개 |
| 11 | 연마포 | 광섬유 케이블 연마 | 1개 |
| 12 | 라벨링 용지 | 광섬유 라벨링 | 1세트 |
| 13 | 행잉 후프 | 벽 및 전주에 설치 | 1세트 |
| 14 | 열수축 고정 튜브 (대량) | 광섬유 케이블 밀봉 | 선택 사항 |
| 15 | 알루미늄 호일 | 가열 시 케이블 포트 보호 | 1개 |
| 16 | 사용자 설명서 | 설치 안내 | 1개 |
선택 부속품:
| 항목 | 명칭 | 용도 | 수량 |
| 1 | 밸브 | 압력 및 밀봉 테스트 수행 | 1개 |
| 2 | 접지 장치 | 광섬유 케이블의 금속 구성 요소 접지 | 1세트 |
| 3 | 버퍼 튜브 | 광섬유 보호 및 접속 트레이에 고정 | 지정됨 |
| 4 | 건조제 | 밀봉 후 FOSC 내부 공기 건조 | 1봉지 |
자주 묻는 질문
Q1: FOSCYM9 돔형 접속함체의 주요 적용 분야 및 구조 설계는 무엇입니까?
A: FOSCYM9는 미절단 중간 스팬 케이블을 포함한 광섬유 케이블 접속부를 보호하기 위해 열수축 밀봉 방식으로 설계된 9개 포트 돔형 광섬유 접속함체(FOSC)입니다. 가공, 직매, 지하 관로, 벽면 장착 및 맨홀 설치를 포함한 광범위한 배포 환경에 적합하도록 제작되었습니다.
Q2: FOSCYM9의 주요 케이블 인입 포트 구성 및 접속 용량은 무엇입니까?
A: 주요 특징은 다음과 같습니다:
- 높은 포트 수: 총 9개의 케이블 인입 포트(1개의 주 타원형 포트 × 직경 38mm 및 8개의 분기 포트 × 직경 13mm)를 제공합니다.
- 높은 접속 용량: 최대 144 코어의 번치형 광섬유 또는 최대 432 코어의 리본형 광섬유를 지원합니다.
- 모듈형 접속 트레이: 최대 6개의 접속 트레이를 포함하며, 각 트레이는 12 코어 단일층 또는 24 코어 이중층 번치형 광섬유 접속을 수용합니다.
- 환경 보호: 열수축 보호 튜브, 분기 클립 및 열가소성 고무 그로밋을 사용하여 기밀 및 방습 밀봉을 유지합니다.
Q3: FOSCYM9 접속함체의 재질 구성, 물리적 치수 및 작동 조건은 무엇입니까?
A: 기술 사양은 다음과 같습니다:
- 본체 및 밀봉 재질: 열가소성 고무 밀봉이 적용된 고강도 폴리카보네이트(PC) 외부 본체.
- 치수 및 중량: 외부 본체 470(높이) × 210(직경)mm | 순 중량 2.6kg ~ 3.4kg.
- 작동 온도: -40°C ~ +65°C의 내후성 성능.
- 패키지 내용물: 광섬유 보관 트레이, 접지선, 행잉 후프 세트, 나일론 타이, 연마포, 라벨링 용지, 사용자 설명서 및 알루미늄 호일 보호 용지가 포함됩니다.
Q4: FOSCYM9 접속함체는 누가 제조하며, 참고 가격은 얼마입니까?
A: FirstFiber Technologies에서 제조하는 FOSCYM9 돔형 열수축 광섬유 접속함체의 참고 가격은 26 USD부터 시작합니다.
Q5: 용량 옵션을 선택하고 대량 견적을 요청하려면 어떻게 해야 합니까?
A: 제품 페이지에서 필요한 용량 구성(24 코어, 48 코어 또는 72 코어)을 선택하고 “견적에 추가”를 클릭하여 대량 가격 문의를 제출하거나 “데모 요청”을 선택하여 평가 요청을 할 수 있습니다.
