설명

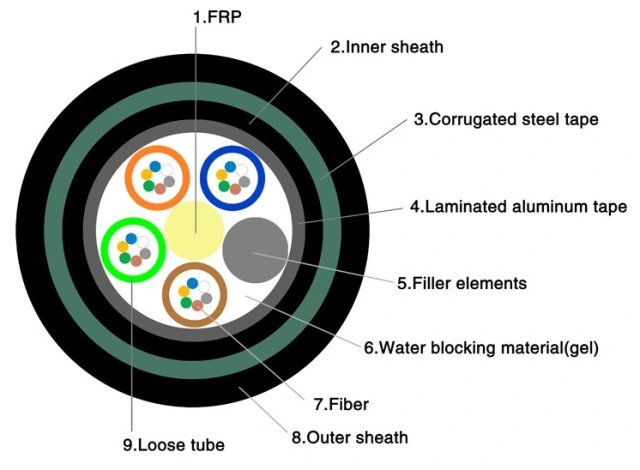

250μm 광섬유는 고탄성 플라스틱으로 만들어진 루스 튜브 안에 배치됩니다. 튜브는 방수 충진재로 채워져 있습니다. 섬유 강화 플라스틱(FRP)은 비금속 인장 부재로서 코어 중앙에 위치합니다. 튜브(및 필러)는 인장 부재 주위에 연선되어 밀집된 원형 코어를 형성합니다. 알루미늄 폴리에틸렌 라미네이트(APL)가 케이블 코어 주위에 적용됩니다. 그런 다음 케이블 코어는 얇은 폴리에틸렌(PE) 내부 시스로 덮여 있으며, 이는 물의 침투를 방지하기 위해 젤리로 채워져 있습니다. 골판형 강철 테이프 아머가 적용된 후, 케이블은 PE 외부 시스로 완성됩니다.
광학적 특성
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 감쇠 (+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭 (클래스 A) | @850 | ≥500MHZ·km | ≥200MHZ·km | ||
| @1300 | ≥1000MHZ·km | ≥600MHZ·km | |||
| 개구수 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 λcc | ≤1260nm | ≤1480nm | |||
자주 묻는 질문
Q1: GYFTA53 실외용 아머 광섬유 케이블의 층 구조와 주요 적용 분야는 무엇입니까?
A: GYFTA53은 혹독한 환경을 위해 설계된 이중 시스, 골판형 강철 테이프 아머 실외용 광섬유 케이블입니다. 중앙의 비금속 섬유 강화 플라스틱(FRP) 인장 부재 주위에 연선된 젤리로 채워진 고탄성 플라스틱 루스 튜브 안에 250μm 광섬유를 감싸고 있습니다. 코어는 알루미늄 폴리에틸렌 라미네이트(APL) 방습층, 젤리로 채워진 PE 내부 시스, 골판형 강철 테이프 아머, 그리고 PE 외부 시스로 둘러싸여 있습니다.
Q2: GYFTA53 케이블은 물, 습기 및 기계적 손상으로부터 어떻게 보호합니까?
A: 다중 장벽 구조를 통해 보호가 이루어집니다:
- 비금속 중앙 인장 부재: FRP 중앙 코어는 전자기 간섭을 방지합니다.
- 이중 방수: 젤리로 채워진 루스 튜브와 젤리로 채워진 PE 내부 시스가 물의 침투를 막습니다.
- 방습층: 알루미늄 폴리에틸렌 라미네이트(APL) 층이 케이블 코어를 둘러쌉니다.
- 골판형 강철 아머: 골판형 강철 테이프는 뛰어난 압착 저항성과 물리적 보호 기능을 제공합니다.
- PE 외부 시스: 내구성이 강한 폴리에틸렌 외부 재킷은 실외 내후성을 보장합니다.
Q3: GYFTA53 케이블은 어떤 광섬유 유형과 감쇠 등급을 지원합니까?
A: G.652 및 G.655 단일 모드 광섬유를 지원하며, 50/125μm 및 62.5/125μm 다중 모드 광섬유도 지원합니다. 감쇠 등급은 다음과 같습니다:
- G.652 단일 모드: 1310nm에서 ≤0.36 dB/km | 1550nm에서 ≤0.22 dB/km
- G.655 단일 모드: 1310nm에서 ≤0.40 dB/km | 1550nm에서 ≤0.23 dB/km
- 다중 모드 (50/125 & 62.5/125): 850nm에서 ≤3.0 dB/km | 1300nm에서 ≤1.0 dB/km
Q4: GYFTA53 케이블은 누가 제조하며 참고 가격은 얼마입니까?
A: FirstFiber Technologies에서 제조하며 참고 가격은 1.6 USD입니다.
Q5: 대량 견적을 요청하거나 제품 평가 샘플을 요청하려면 어떻게 해야 합니까?
A: GYFTA53 제품 페이지에서 “견적 추가”를 클릭하여 맞춤형 대량 가격을 확인하거나 “데모 요청”을 클릭하여 샘플 평가 세부 정보를 요청하십시오.
