설명

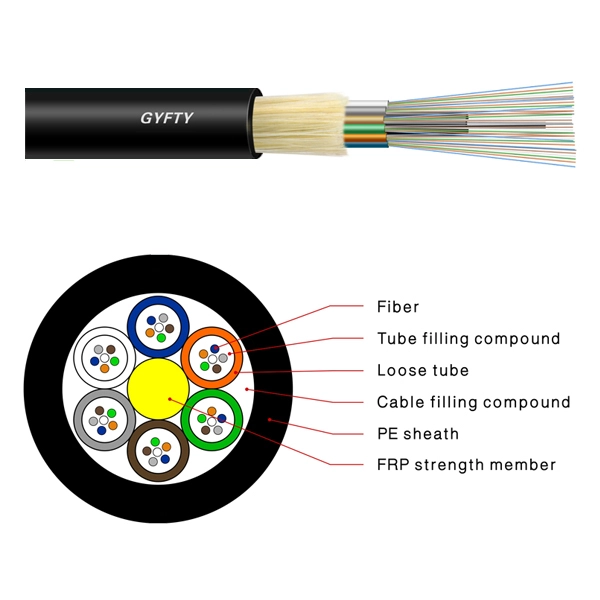

200/250μm 광섬유는 고탄성 플라스틱으로 만들어진 루스 튜브 안에 위치합니다. 튜브는 방수 충진제로 채워져 있습니다. 광섬유 강화 플라스틱(FRP)은 비금속 인장 부재로서 코어 중앙에 위치합니다. 튜브(및 필러)는 인장 부재 주위에 연선되어 밀집된 원형 코어를 형성합니다. 케이블 코어가 물의 침투로부터 보호하기 위해 충진제로 채워진 후, PE 외피로 케이블이 완성됩니다.
제품 특징
·우수한 기계적 및 온도 성능
·내수분해성이 우수한 고강도 루스 튜브
·특수 튜브 충진제가 광섬유의 중요한 보호를 보장
·우수한 압착 저항성 및 유연성
·방수 기능을 보장하기 위해 다음 조치를 채택:
·단일 비금속 중앙 인장 부재
·특수 튜브 충진제가 광섬유의 중요한 보호를 보장
·광섬유 완전 충진
제품 표준
·GYFTY 케이블은 YD/T 901-2009 표준 및 IEC 60794-1을 준수합니다.
광학적 특성
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 감쇠 (+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.36dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭 (클래스 A) | @850 | ≥500MHz·km | ≥200MHz·km | ||
| @1300 | ≥1000MHz·km | ≥600MHz·km | |||
| 개구수 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 λcc | ≤1260nm | ≤1480nm | |||
기술 매개변수
| 케이블 유형 | 광섬유 수 | 루스 튜브 수 | 필러 수 | 케이블 직경 mm | 케이블 중량 kg/km | 인장 강도 장기/단기 N | 압착 저항 장기/단기 N/100mm | 굴곡 반경 정적/동적 mm |
| GYFTY-2～6 | 2～6 | 1 | 4 | 9.0 | 88 | 800/1500 | 500/1000 | 15D/30D |
| GYFTY-8～12 | 8～12 | 2 | 3 | 9.0 | 88 | 800/1500 | 500/1000 | 15D/30D |
| GYFTY-14～18 | 14～18 | 3 | 2 | 9.0 | 88 | 800/1500 | 500/1000 | 15D/30D |
| GYFTY-20～24 | 20～24 | 4 | 1 | 9.0 | 88 | 800/1500 | 500/1000 | 15D/30D |
| GYFTY-26～30 | 26～30 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15D/30D |
| GYFTY-32～36 | 32～36 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15D/30D |
| GYFTY-38～48 | 38～48 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15D/30D |
| GYFTY-50～60 | 50～60 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15D/30D |
| GYFTY-62～72 | 62～72 | 6 | 0 | 9.5 | 100 | 1000/2000 | 500/1000 | 15D/30D |
| GYFTY-74～84 | 74～84 | 7 | 1 | 10.5 | 120 | 1000/2000 | 500/1000 | 15D/30D |
| GYFTY-86～96 | 86～96 | 8 | 0 | 10.5 | 120 | 1500/2500 | 500/1000 | 15D/30D |
| GYFTY-98～108 | 98～108 | 9 | 1 | 11.5 | 150 | 1500/2500 | 500/1000 | 15D/30D |
| GYFTY-110～120 | 110～120 | 10 | 0 | 12.0 | 150 | 1500/2500 | 500/1000 | 15D/30D |
| GYFTY-122～144 | 122～144 | 12 | 0 | 13.0 | 150 | 1500/2500 | 500/1000 | 15D/30D |
| GYFTY-146～216 | 146～216 | 18 | 0 | 13.0 | 150 | 1000/2000 | 500/1000 | 15D/30D |
보관/작동 온도 : -40℃ ~ +70℃
자주 묻는 질문
Q1: GYFTY 실외 광섬유 케이블의 구조 설계 및 주요 장점은 무엇입니까?
A: GYFTY 케이블은 200/250μm 광섬유가 방수 충진제로 채워진 고탄성 플라스틱 루스 튜브에 내장된 비금속 루스 튜브 설계를 특징으로 합니다. 중앙 광섬유 강화 플라스틱(FRP) 비금속 인장 부재와 폴리에틸렌(PE) 외피를 사용하여 낙뢰 및 전자기 간섭에 면역입니다.
Q2: GYFTY 케이블은 어떤 산업 표준을 준수합니까?
A: GYFTY 케이블은 YD/T 901-2009 표준 및 국제 표준 IEC 60794-1을 준수합니다.
Q3: GYFTY 케이블은 물 침투 및 전자기 간섭으로부터 어떻게 보호합니까?
A: 금속 요소 대신 완전 유전체 FRP 중앙 인장 부재를 사용하여 전자기 및 무선 주파수 간섭을 제거합니다. 젤리 충진 루스 튜브와 완전히 충진된 케이블 코어를 통해 물 보호가 이루어집니다.
Q4: 지원되는 광섬유 수, 케이블 치수 및 작동 온도는 무엇입니까?
A: 주요 기술 사양은 다음과 같습니다:
- 광섬유 수 범위: 2~216 코어
- 케이블 직경: 9.0 mm (2~60 코어) ~ 13.0 mm (122~216 코어)
- 케이블 중량: 88 kg/km ~ 150 kg/km
- 압착 저항: 장기 500 N/100mm / 단기 1000 N/100mm
- 온도 범위: 보관 및 작동 시 -40℃ ~ +70℃
Q5: 참고 가격은 얼마이며, 어떻게 문의할 수 있습니까?
A: 참고 가격은 1.6 USD입니다. 맞춤형 대량 가격을 원하시면 제품 페이지에서 “견적 요청”을 클릭하거나, 샘플 평가 문의를 원하시면 “데모 요청”을 클릭하십시오.
