설명

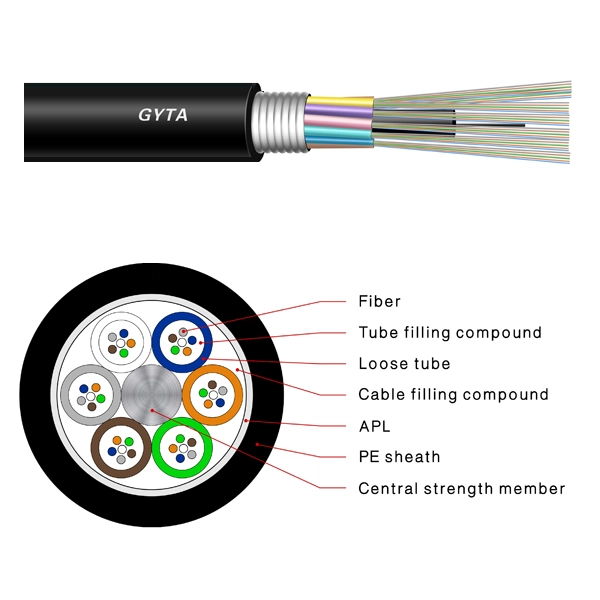

200/250μm 광섬유는 고탄성 플라스틱으로 만들어진 루즈 튜브 안에 배치됩니다. 튜브는 방수 충전재로 채워져 있습니다. 광섬유 수가 많은 케이블의 경우 폴리에틸렌(PE)으로 피복된 강철선이 금속 인장 부재로서 코어 중앙에 위치합니다. 튜브(및 필러)는 인장 부재 주위에 연선되어 콤팩트하고 원형의 케이블 코어를 형성합니다. 케이블 코어 주위에는 알루미늄 폴리에틸렌 라미네이트(APL)가 적용되며, 이는 물 침투로부터 보호하기 위해 충전재로 채워져 있습니다. 그런 다음 케이블은 PE 외피로 완성됩니다.
제품 특징
·우수한 기계적 및 온도 성능
·내수분해성이 뛰어난 고강도 루즈 튜브
·특수 튜브 충전재는 광섬유의 중요한 보호를 보장합니다
·특수 설계된 콤팩트한 구조는 루즈 튜브의 수축을 방지하는 데 효과적입니다
·PE 외피는 케이블을 자외선으로부터 보호합니다
·방수 기능 보장:
·중앙 인장 부재로서 단일 강철선
·특수 튜브 충전재는 광섬유의 중요한 보호를 보장합니다
·케이블 내부 완전 충전
·APL 층
제품 표준
·GYTA 케이블은 YD/T 901-2009 표준 및 IEC 60794-1을 준수합니다.
광학적 특성
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 감쇠 (+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ||||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭 (클래스 A) | @850 | ≥500MHz·km | ≥500MHz·km | ||
| @1300 | ≥1000MHz·km | ≥600MHz·km | |||
| 개구수 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 λcc | ≤1260nm | ≤1480nm | |||
기술 매개변수
| 케이블 유형 | 광섬유 수 | 루즈 튜브 수 | 필러 수 | 케이블 직경 mm | 케이블 중량 kg/km | 인장 강도 장기/단기 N | 압착 저항 장기/단기 N/100m | 곡률 반경 정적/동적 mm |
| GYTA-2～6 | 2～6 | 1 | 4 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
| GYTA-8～12 | 8～12 | 2 | 3 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
| GYTA-14～18 | 14～18 | 3 | 2 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
| GYTA-20～24 | 20～24 | 4 | 1 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
| GYTA-26～30 | 26～30 | 5 | 0 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
| GYTA-32～36 | 32～36 | 5 | 0 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
| GYTA-38～48 | 38～48 | 5 | 0 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
| GYTA-50～60 | 50～60 | 5 | 0 | 9.5 | 90 | 1000/2000 | 300/1000 | 15D/30D |
| GYTA-62～72 | 62～72 | 6 | 0 | 10.0 | 126 | 1750/3500 | 300/1000 | 15D/30D |
| GYTA-74～84 | 74～84 | 7 | 1 | 11.0 | 145 | 1750/3500 | 300/1000 | 15D/30D |
| GYTA-86～96 | 86～96 | 8 | 0 | 11.0 | 145 | 1750/3500 | 300/1000 | 15D/30D |
| GYTA-98～108 | 98～108 | 9 | 1 | 12.5 | 180 | 1750/3500 | 300/1000 | 15D/30D |
| GYTA-110～120 | 110～120 | 10 | 0 | 12.5 | 180 | 1750/3500 | 300/1000 | 15D/30D |
| GYTA-122～132 | 122～132 | 11 | 1 | 13.5 | 228 | 1750/3500 | 300/1000 | 15D/30D |
| GYTA-134～144 | 134～144 | 12 | 0 | 13.5 | 228 | 1750/3500 | 300/1000 | 15D/30D |
| GYTA-146～216 | 146～216 | 12 | 0 | 13.5 | 228 | 1750/3500 | 300/1000 | 15D/30D |
보관/작동 온도 : -40℃ ~ +70℃
자주 묻는 질문
Q1: GYTA 실외 광섬유 케이블의 구조와 주요 용도는 무엇입니까?
A: GYTA는 중앙 강철선 인장 부재 주위에 연선된 방수 루즈 튜브 내부에 200/250μm 광섬유를 특징으로 하는 실외용 아머드 광섬유 케이블입니다. 알루미늄 폴리에틸렌 라미네이트(APL) 방습층과 PE 외피로 둘러싸여 있어 실외 덕트 및 가공 설치에 적합합니다.
Q2: GYTA 광섬유 케이블은 어떤 산업 표준을 준수합니까?
A: 이 케이블은 중국 통신 표준 YD/T 901-2009 및 국제 표준 IEC 60794-1을 준수합니다.
Q3: GYTA 케이블은 습기와 물 침투로부터 어떻게 보호합니까?
A: 방수 기능은 다층 설계를 통해 구현됩니다:
- 단일 중앙 강철선 인장 부재
- 고강도 루즈 튜브 내부의 방수 충전재
- 완전히 채워진 케이블 코어 컴파운드
- 알루미늄 폴리에틸렌 라미네이트(APL) 방습층
Q4: 지원되는 광섬유 수와 작동 온도 범위는 어떻게 됩니까?
A: 이 케이블은 2코어에서 216코어까지의 광섬유 수를 지원하며, 코어 밀도에 따라 전체 케이블 직경은 9.5mm에서 13.5mm까지 다양합니다. -40℃에서 +70℃까지의 온도에서 보관 및 작동 성능을 유지합니다.
Q5: 참고 가격은 얼마이며, 대량 가격은 어떻게 문의할 수 있습니까?
A: 참고 가격은 0.9 USD입니다. 대량 견적을 원하시면 제품 페이지에서 “견적 추가”를 클릭하시거나, 평가 문의를 원하시면 “데모 요청”을 클릭하십시오.
