설명

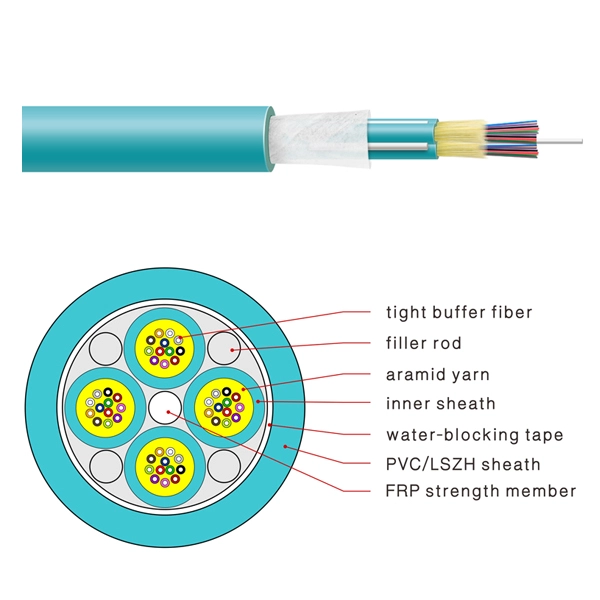

이 케이블은 강화 부재 단위로 아라미드 얀 층으로 감싸진 타이트 버퍼 광섬유로 만들어지며, 여러 광섬유가 서브 유닛으로 FRP와 함께 원형으로 꼬여 최종적으로 광섬유와 외피 사이에 건식 방수 재료가 있는 PVC 또는 LSZH 외피 광섬유 케이블이 됩니다.
특징
– 각 서브 케이블에는 아라미드 얀이 포함되어 있으며, 우수한 굽힘 성능을 제공하고, 루즈 튜브가 없어 청소가 용이하며, 시공 및 연결이 쉽습니다.
– 단일 강화 부재와 외피를 갖춘 타이트 버퍼 광섬유는 열악한 환경 및 기계적 스트레스의 영향을 극복합니다.
– 저연 저독성 난연 외피는 화재 예방 및 자기 소화 특성을 가지며, 전산실, 케이블 샤프트 및 실내 배선과 같은 실내 환경에 적합합니다.
– LSZH 외피는 자외선 저항, 방수 및 곰팡이 방지, ESCR, 산성 가스 미방출, 장비 비부식성으로 실내외 사용 또는 높은 난연 등급이 요구되는 실내 환경(예: 천장 배선, 노출 배선 등)에 적합합니다.
표준
– YD/T1258.2-2009
– ICEA-596
– GR-409
– IEC794
– OFNR 및 OFNP에 대한 UL 승인 요구사항.
광학적 특성
| G.652 | G.655 | G.657 | 50/125μm | 62.5/125μm | ||
| 감쇠량 (+20℃) | @850nm | – | – | – | ≤3.5dB/km | ≤3.5dB/km |
| @1300nm | – | – | – | ≤1.5dB/km | ≤1.5dB/km | |
| @1310nm | ≤0.40dB/km | ≤0.4dB/km | ≤0.3dB/km | – | – | |
| @1550nm | ≤0.30dB/km | ≤0.30dB/km | ≤0.25dB/km | – | – | |
| 대역폭 (클래스 A) | @850 | – | – | – | ≥500MHz·km | ≥20MHz·km |
| @1300 | – | – | – | ≥1000MHz·km | ≥600MHz·km | |
| 개구수 | – | – | – | – | 0.200±0.015NA | 0.275±0.015NA |
| 케이블 차단 파장 λcc | – | ≤1260nm | ≤1480nm | ≤1260nm | – | |
물리적 성능
| 광섬유 수 | 케이블 직경 (mm) | 케이블 중량 (kg/km) | 인장 강도 장기/단기 (N) | 압착 저항 장기/단기 (N/100mm) | 굽힘 반경 정적/동적 (mm) |
| 24 | 13.8±0.5 | 70 | 500/1300 | 300/1000 | 30D/15D |
| 48 | 18.0±0.5 | 150 | 500/1300 | 300/1000 | 30D/15D |
| 96 | 18.0±0.5 | 340 | 500/1300 | 300/1000 | 30D/15D |
보관/작동 온도: -20℃ ~ +60℃
자주 묻는 질문
Q1: MPBC-B 브레이크아웃 케이블의 주요 구조 설계 및 적용 분야는 무엇입니까?
A: MPBC-B는 고밀도 실내/실외 배선(예: 데이터 센터, 전산실, 케이블 샤프트 및 천장 배선)용으로 설계된 젤이 없는 고심선 타이트 버퍼 브레이크아웃 케이블입니다. 각 서브 유닛은 아라미드 얀으로 보강된 타이트 버퍼 광섬유로 구성됩니다. 서브 유닛은 건식 방수 재료와 함께 중앙 FRP 강화 부재 주위로 꼬여 있으며, 난연성 PVC 또는 LSZH 외피로 둘러싸여 있습니다.
Q2: MPBC-B 케이블은 어떤 산업 및 화재 안전 표준을 준수합니까?
A: 이 케이블은 YD/T 1258.2-2009, ICEA-596, GR-409 및 IEC 60794 (IEC794) 표준을 준수하며, OFNR (라이저) 및 OFNP (플레넘) 등급에 대한 UL 승인 요구사항도 충족합니다.
Q3: MPBC-B의 코어 용량, 치수 및 중량은 어떻게 됩니까?
A: 표준 코어 수 및 사양은 다음과 같습니다:
- 24 코어: 외경 13.8 ± 0.5 mm | 중량 70 kg/km
- 48 코어: 외경 18.0 ± 0.5 mm | 중량 150 kg/km
- 96 코어: 외경 18.0 ± 0.5 mm | 중량 340 kg/km
Q4: 기계적 및 환경적 성능 매개변수는 무엇입니까?
A: 물리적 성능 등급은 다음과 같습니다:
- 인장 강도: 장기 500 N / 단기 1300 N
- 압착 저항: 장기 300 N/100mm / 단기 1000 N/100mm
- 굽힘 반경: 정적 30D / 동적 15D
- 온도 범위: 작동 및 보관 온도 -20℃ ~ +60℃
Q5: MPBC-B 케이블은 누가 제조하며, 어떻게 문의할 수 있습니까?
A: FirstFiber Technologies에서 제조하며, 이 케이블의 참고 가격은 0.9 USD부터 시작합니다. 제품 페이지에서 원하는 코어 수, 광섬유 유형(G.652D, G.657A1/A2, OM1–OM5), 외피 재질(PVC/LSZH) 및 맞춤 길이를 선택한 다음, “견적 추가” 또는 “데모 요청”을 클릭할 수 있습니다.
