설명

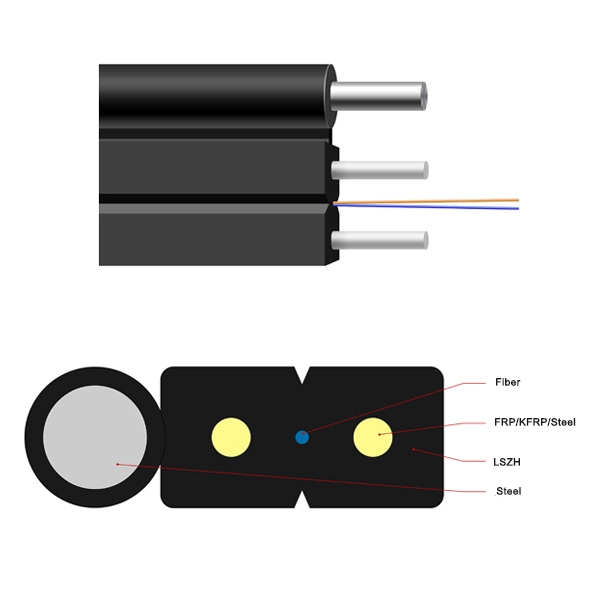

실외 FTTH 드롭 케이블은 광섬유 유닛이 중앙에 위치합니다. 두 개의 평행한 광섬유 강화 플라스틱(FRP)이 양쪽에 배치됩니다. 케이블은 검은색 또는 유색 LSZH 외피로 마감됩니다.
FIRSTFIBER TECHNOLOGIES DROP CABLE 1C G.657A1 SM LSZH ****M 케이블에 인쇄됨
특징
– 특수 저굴곡 민감성 광섬유는 높은 대역폭과 우수한 통신 전송 특성을 제공합니다.
– 두 개의 평행한 FRP 인장 부재는 광섬유를 보호하기 위한 우수한 압착 저항 성능을 보장합니다.
– 간단한 구조, 가벼운 무게 및 높은 실용성
– 새로운 플루트 디자인으로 쉽게 스트리핑 및 접속이 가능하여 설치 및 유지보수를 간소화합니다.
– 저연, 무할로겐 및 난연성 외피
표준
표준 YD/T 1997-2009를 준수합니다.
광학적 특성
G.652 | G.655 | G.657 | 50/125µm | 62.5/125µm | ||
| 감쇠량 (+20℃) | @850nm | – | – | – | ≤3.5B/km | ≤3.5B/km |
| @1300nm | – | – | – | ≤1.5B/km | ≤1.5B/km | |
| @1310nm | ≤0.40/km | ≤0.4/km | ≤0.3/km | – | – | |
| @1550nm | ≤0.30/km | ≤0.30/km | ≤0.25/km | – | – | |
| 대역폭 (클래스 A) | @850 | – | – | – | ≥500MHz·km | ≥20MHz·km |
| @1300 | – | – | – | ≥1000MHz·km | ≥600MHz·km | |
| 개구수 | – | – | – | – | 0.200±0.015NA | 0.275±0.015NA |
| 케이블 차단 파장 λcc | – | ≤1260nm | ≤1480nm | ≤1260nm | – |
물리적 성능
| 광섬유 수 | 케이블 직경 (mm) | 케이블 중량 (kg/km) | 인장 강도 장기/단기 (N) | 압착 저항 장기/단기 (N/100m) | 굴곡 반경 정적/동적 (mm) |
| 1 | 2.0×5.0 | 20 | 100/200 | 1000/2200 | 15D/30D |
| 2 | 2.0×5.0 | 20 | 100/200 | 1000/2200 | 15D/30D |
| 4 | 2.0×5.0 | 20 | 100/200 | 1000/2200 | 15D/30D |
| 6 | 2.0×5.0 | 21 | 100/200 | 1000/2200 | 15D/30D |
| 8 | 2.0*5.0 | 23 | 100/200 | 1000/2200 | 15D/30D |
| 12 | 2.0*5.0 | 25 | 100/200 | 1000/2200 | 15D/30D |
자주 묻는 질문
Q1: 실외 FTTH 플랫 드롭 케이블 2x5mm의 주요 구조 설계 및 적용 분야는 무엇입니까?
A: FTTH 네트워크의 실외 가입자 드롭 연결용으로 설계된 FTTH-ODC 케이블은 중앙 광섬유 유닛을 중심으로 두 개의 평행한 광섬유 강화 플라스틱(FRP) 인장 부재가 양쪽에 배치되어 있으며, 2.0 × 5.0 mm 난연성 LSZH 외부 외피로 둘러싸여 있습니다.
Q2: 이 플랫 드롭 케이블의 주요 성능 특징은 무엇입니까?
A: 주요 특징은 다음과 같습니다:
- 저굴곡 민감성 광섬유: 높은 대역폭과 안정적인 신호 전송을 위해 굴곡 불감성 단일 모드 광섬유(G.657A1/A2)를 통합합니다.
- 높은 압착 보호: 평행한 FRP 인장 부재는 내부 광섬유를 기계적 압축으로부터 보호합니다.
- 쉬운 설치: 새로운 플루트/홈 디자인은 현장에서 스트리핑, 접속 및 종단을 간소화합니다.
- 난연성 및 친환경성: 저연 무할로겐(LSZH) 재킷은 환경 안전 및 내화성을 보장합니다.
Q3: 이 케이블은 어떤 산업 표준 및 물리적 사양을 충족합니까?
A: 산업 표준 YD/T 1997-2009를 준수합니다. 1코어에서 12코어까지의 기술 사양은 다음과 같습니다:
- 치수 및 중량: 2.0 × 5.0 mm 단면 | 20 ~ 25 kg/km 케이블 중량
- 인장 강도: 장기 100 N / 단기 200 N
- 압착 저항: 장기 1000 N/100m / 단기 2200 N/100m
- 굴곡 반경: 정적 15D / 동적 30D
Q4: 이 실외 드롭 케이블은 누가 제조하며, 참고 가격은 얼마입니까?
A: FirstFiber Technologies에서 제조하며, 케이블에는 FIRSTFIBER TECHNOLOGIES DROP CABLE 1C G.657A1 SM LSZH가 인쇄되어 있으며, 참고 가격은 0.7 USD부터 시작합니다.
Q5: 맞춤 옵션을 주문하거나 견적을 요청하려면 어떻게 해야 합니까?
A: 제품 페이지에서 필요한 광섬유 코어 수(1–12 코어), 광섬유 유형(G.652D, G.657A1/A2, OM1–OM5), 외피 재질(PVC/LSZH), 인장 부재(강철/FRP/케블라) 및 길이를 선택한 다음, 맞춤 대량 가격을 위해 “견적에 추가”를 클릭하거나 샘플 평가를 위해 “데모 요청”을 클릭하십시오.
