네, 광섬유 링크에서 전송되는 활성 트래픽 광(특히 고출력 광)은 표준 OTDR(광 시간 영역 반사 측정기)에 손상을 줄 가능성이 매우 높습니다.
이러한 현상이 발생하는 이유와 손상을 방지하는 방법은 다음 사항들을 통해 이해할 수 있습니다.
1. 왜 손상을 일으킬까요? (“야간 투시경으로 태양을 보는” 효과)
OTDR의 작동 원리는 광섬유에 광 펄스를 전송한 다음, 경로를 따라 되돌아오는 극히 미약한 “후방 산란광”과 “반사광”을 수신하는 것입니다. 이러한 미약한 신호를 포착하기 위해 OTDR의 내부 광검출기(APD)는 매우 민감합니다.

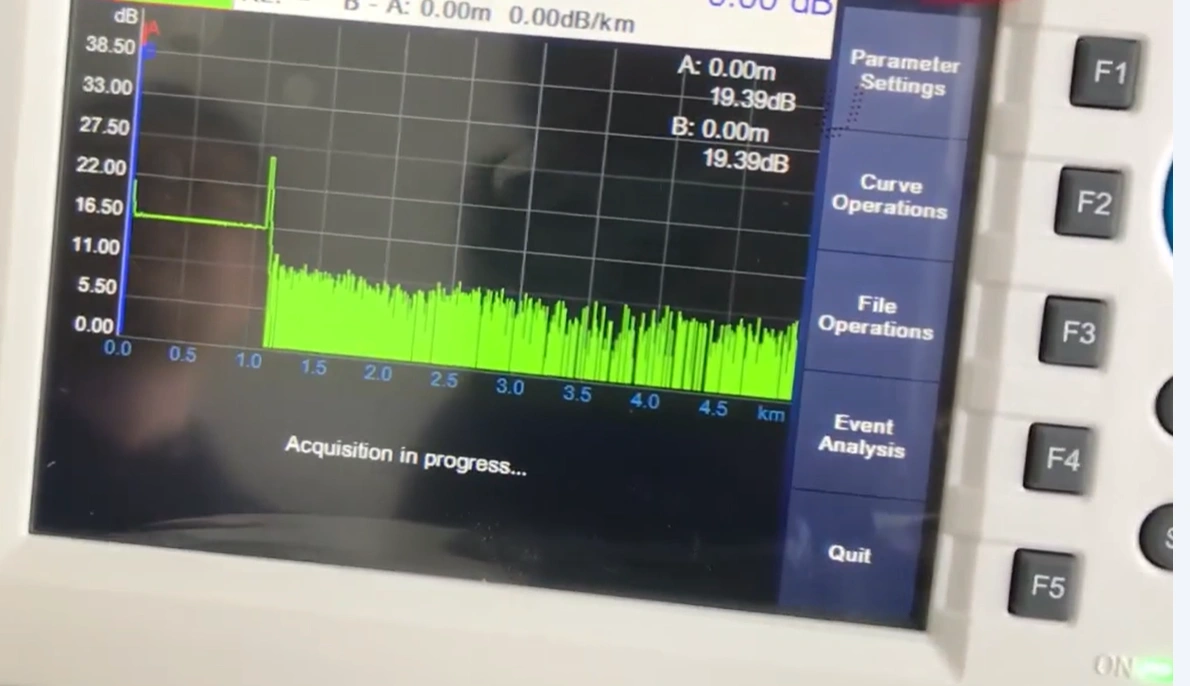

표준 OTDR을 트래픽이 흐르는 활성 링크(Live Fiber)에 직접 연결하면, 반대편 장비에서 방출되는 강한 빛이 OTDR의 수신기에 직접 도달하게 됩니다. 이는 고성능 야간 투시경을 착용한 채 태양을 직접 바라보는 것과 같습니다. 최상의 경우 수신기가 즉시 포화되어(빈 테스트 곡선 또는 오류 발생) 아무것도 측정할 수 없게 되며, 최악의 경우 내부 광검출기가 영구적으로 손상될 수 있습니다.
2. 최신 OTDR의 자체 보호 메커니즘
작동 실수로 인한 손상을 방지하기 위해, 대다수의 최신 표준 OTDR에는 “활성 광섬유 확인(Live Fiber Check)” 기능이 탑재되어 있습니다.
광섬유를 OTDR에 연결하면, 테스트 펄스를 방출하기 전에 장비는 먼저 “조용히 감지”하여 광섬유에 활성 광 신호가 있는지 확인합니다.
광이 감지되면 OTDR은 시끄러운 경보음을 울리고 화면에 “활성 광섬유 감지됨(Live fiber detected)”과 같은 경고를 표시하며, 하드웨어 보호를 위해 강제로 잠금 상태가 되어 테스트 수행을 거부합니다.
참고: 이러한 표준 보호 메커니즘에도 불구하고, 들어오는 광 출력이 지나치게 높으면 소프트웨어가 차단할 시간을 갖기 전에 순간적인 강한 광 버스트로 인해 하드웨어 손상이 발생할 수 있습니다.
고급 하드웨어 보호: 일부 장비는 이러한 상황을 견딜 수 있도록 제작되었습니다. 예를 들어, FirstFiber Technologies 8000MAX OTDR은 전용 회로 설계를 통해 특별한 보호 메커니즘을 제공합니다. 이를 통해 장비는 OTDR에 손상을 주지 않고 광섬유 내에서 최대 10 dBm의 광 출력을 안전하게 견딜 수 있습니다.
3. 안전하게 테스트를 수행하는 방법은?
광섬유를 테스트해야 하는 경우, 다음 원칙들을 엄격히 준수하십시오.
사전 전력 확인 (강력 권장)

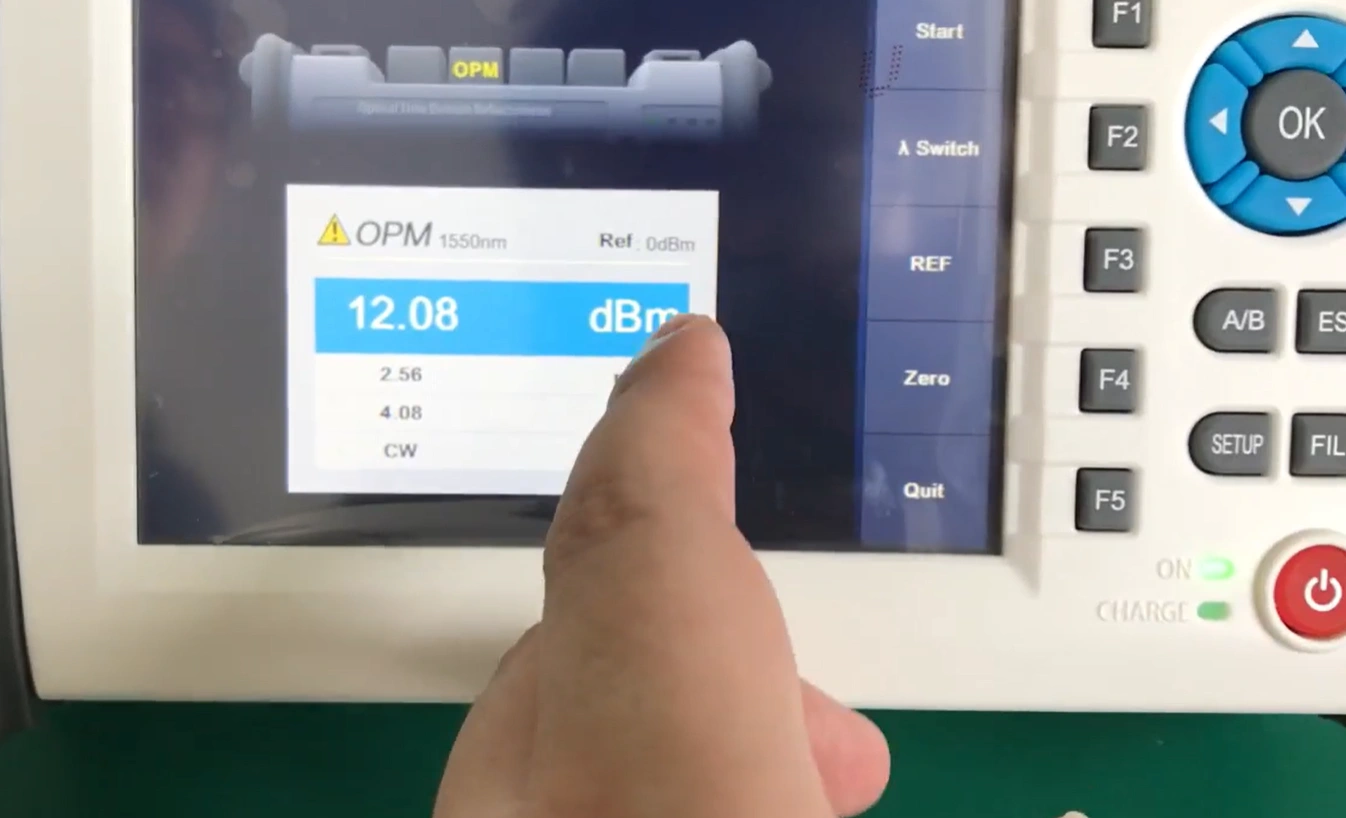

어떤 테스트를 수행하기 전에, OTDR의 내장된 광 파워 미터 기능을 사용하여 광섬유의 현재 광 출력 레벨을 확인하는 것을 강력히 권장합니다. 모든 FirstFiber Technologies OTDR(모듈 OTDR 제외)에는 이러한 목적을 위한 광 파워 미터(OPM) 기능이 탑재되어 있습니다.
표준 테스트 (다크 파이버 테스트)
일반적인 1310 nm / 1550 nm 파장 OTDR로 테스트하기 전에, 광섬유 양 끝단의 활성 장비(광 트랜시버, 스위치 등)를 반드시 분리하여 “다크 파이버” 상태를 확인해야 합니다.
활성 트래픽 테스트 (인서비스 테스트)
광섬유 트래픽을 중단할 수 없는 경우, “인서비스 테스트”를 지원하는 전용 OTDR을 사용해야 합니다.
이러한 유형의 OTDR은 일반적으로 특정 대역 외 파장(예: 1625 nm 또는 1650 nm)을 사용합니다.
이러한 OTDR의 테스트 포트에는 물리적으로 내장된 필터가 있습니다. 이 필터는 표준 통신 트래픽 파장(1310/1490/1550 nm)을 반사하거나 흡수하여 수신기로 들어오는 것을 차단합니다. 자체 1625/1650 nm 테스트 광만 되돌아오도록 허용하여, 테스트를 완료하는 동시에 장비를 완벽하게 보호합니다.
활성 트래픽 광이 흐르는 광섬유를 표준 OTDR 포트로 직접 테스트하지 마십시오. “먼저 OPM으로 전력 레벨을 확인하고, 광이 없는 것을 확인한 다음 OTDR 포트에 연결하는” 좋은 습관을 들이는 것이 장비를 보호하는 가장 좋은 방법입니다.
