FirstFiber Technologies에서 제공하는 무료 상위 컴퓨터 소프트웨어는 개발 참조용으로만 제공됩니다. 이 소프트웨어의 사용은 전적으로 선택 사항입니다. FirstFiber Technologies는 사용자가 자체 독점 제어 소프트웨어를 개발하도록 권장합니다.
네트워크 환경에 따라 IP 구성은 다음 세 가지 시나리오로 분류할 수 있습니다:
시나리오 1: PC에 직접 연결 (점대점)
시나리오 2: 근거리 통신망(LAN) 내
시나리오 3: 광역 통신망(WAN)을 통한 연결 / 원격 연결
시작하기 전에
구성을 시작하기 전에 OTDR의 기본 네트워크 설정을 확인하십시오.
| 매개변수 | 기본값 |
| IP 주소 | 192.168.111.249 |
| 서브넷 마스크 | 255.255.255.0 |
| 기본 게이트웨이 | 192.168.111.1 |
| 포트 | 5000 |
시나리오 1: PC에 직접 연결
이것은 가장 간단한 구성 방법입니다. 점대점 연결을 설정하려면 아래 단계를 따르십시오.
- 장치 전원 켜기. 제공된 전원 케이블을 사용하여 OTDR 모듈을 전원에 연결합니다. OTDR은 자동으로 부팅됩니다.
- 네트워크 케이블 연결. 표준 네트워크 케이블을 사용하여 OTDR을 PC의 이더넷 포트에 연결합니다.
- 연결 확인. 성공적으로 연결되면 OTDR의 RJ45 포트에 있는 녹색 LED 표시등이 깜박이기 시작합니다.
- PC의 고정 IP 구성. PC의 유선 네트워크 어댑터 설정에 액세스하여 OTDR과 동일한 서브넷 내에서 고정 IP 주소를 할당합니다. 예를 들어.
-
- IP 주소: 192.168.111.2 (또는 .2에서 .248까지 사용 가능한 모든 주소)
- 서브넷 마스크: 255.255.255.0
- 기본 게이트웨이: 192.168.111.1
팁: 192.168.111.249는 OTDR용으로 예약되어 있으며 IP 충돌을 일으킬 수 있으므로 PC에 사용하지 마십시오.

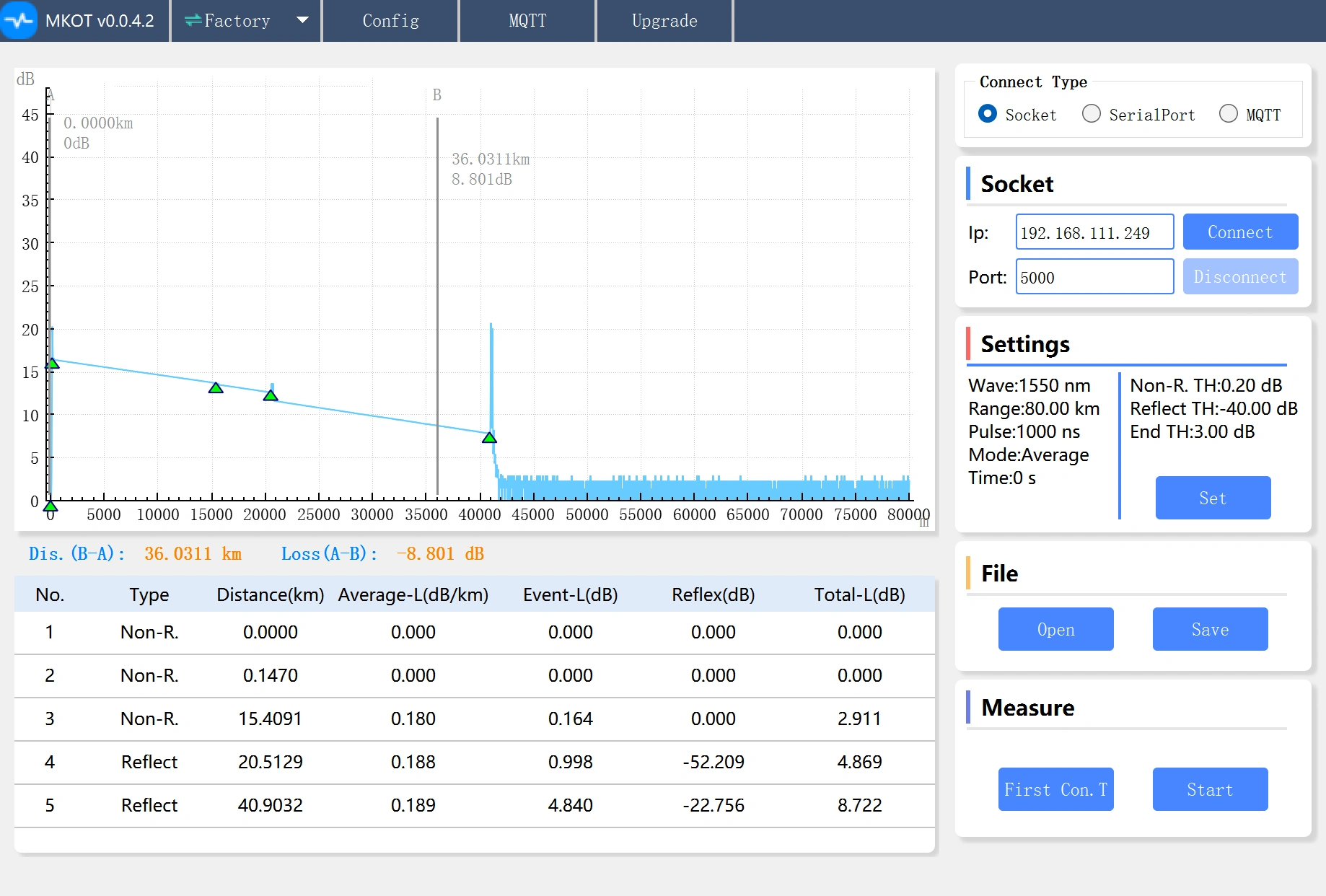

- 소프트웨어 실행. 컴퓨터에서 FirstFiber Technologies에서 제공하는 상위 컴퓨터 소프트웨어를 엽니다.
- 소켓 설정 확인. 사용자 인터페이스 내에서 소켓 섹션을 찾습니다. 기본 IP 주소와 포트 번호가 “시작하기 전에” 섹션에 지정된 기본값과 일치하는지 확인합니다.
- 연결 설정. 설정이 올바르면 연결 버튼을 클릭합니다.
- 상태 확인. 소프트웨어는 연결이 성공적으로 설정되었음을 나타내는 확인 메시지(연결 성공)를 표시합니다.
연결이 성공적으로 설정되면 이제 PC 소프트웨어를 통해 OTDR 모듈을 제어하고 작동할 수 있습니다.
소프트웨어 인터페이스는 다음 주요 구성 영역을 제공합니다.
- 설정 섹션. 이 영역에서는 펄스 폭, 동적 범위 및 파장을 포함한 필수 OTDR 테스트 매개변수를 구성할 수 있습니다.
- 구성 섹션. 이 영역은 루프 테스트(연속 테스트) 및 테스트 간격과 같은 자동화된 테스트 워크플로우를 설정하는 데 사용됩니다.
시나리오 2: 근거리 통신망(LAN) 내
이것은 설정 용이성과 운영 편의성 때문에 대부분의 사용자가 선택하는 가장 일반적인 배포 방법입니다.
과제: 서브넷 불일치
시스템을 구성하는 방법을 설명하기 위해 PC의 현재 LAN 설정이 다음과 같다고 가정해 보겠습니다.
- PC IP 주소: 192.168.222.249
- 서브넷 마스크: 255.255.255.0
- 기본 게이트웨이: 192.168.222.1
위에서 보듯이, OTDR의 공장 기본 IP 주소(192.168.111.249)는 PC와 다른 네트워크 세그먼트(서브넷)에 있습니다. 네트워크 통신을 가능하게 하려면 PC 또는 로컬 네트워크 설정을 변경하는 대신 OTDR의 IP 주소를 로컬 네트워크의 서브넷과 일치하도록 수정해야 합니다.
주의
OTDR의 기본 구성과 일치하도록 기존 로컬 네트워크 세그먼트 또는 라우터 게이트웨이 설정을 변경하지 마십시오. 그렇게 하면 기존 네트워크 토폴로지가 중단되고 PC 및 기타 로컬 장치의 인터넷 연결이 완전히 끊길 수 있습니다.
OTDR의 IP 주소를 로컬 네트워크와 일치하도록 수정하려면 아래 단계를 따르십시오.
- 시나리오 1을 통해 임시 연결. 시나리오 1에 설명된 단계를 따라 PC와 OTDR 간에 임시 직접 연결을 설정하여 소프트웨어에 액세스합니다.
- 네트워크 설정으로 이동. 호스트 PC 소프트웨어에서 구성 > 사용자 설정 > 네트워크 설정으로 이동합니다.
- 새 네트워크 매개변수 입력. 해당 입력 필드에 다음 구성을 입력합니다.
-
- IP 주소: 192.168.222.249 (또는 .247, .246, .245와 같이 로컬 네트워크에서 사용 가능하고 충돌하지 않는 IP 주소)
- 서브넷 마스크: 255.255.255.0
- 게이트웨이: 192.168.222.1
- 포트: 5000
- 변경 사항 적용. 입력된 모든 데이터가 올바른지 확인한 다음 설정 버튼을 클릭하여 새 네트워크 구성을 OTDR 모듈에 기록합니다.
예상되는 동작
설정 버튼을 클릭하면 OTDR이 현재 소프트웨어 세션에서 즉시 연결 해제됩니다. 이는 장치가 새 네트워크 설정을 즉시 적용하고 이전 서브넷을 떠나기 때문에 완전히 정상적인 현상입니다.
- OTDR을 LAN에 배포. OTDR을 PC에서 분리합니다. OTDR 모듈을 전원에 연결한 다음 네트워크 케이블을 사용하여 로컬 네트워크 스위치 또는 라우터의 사용 가능한 LAN 포트에 연결합니다.
- 소프트웨어 연결 설정 업데이트. 컴퓨터에서 호스트 PC 소프트웨어를 실행합니다. 소켓 섹션에서 대상 IP 주소를 3단계에서 OTDR에 할당한 새 고정 IP로 업데이트합니다.
- 연결 설정. 연결 버튼을 클릭합니다.
연결되면 소프트웨어는 로컬 네트워크를 통해 OTDR 모듈을 제어할 수 있게 되며, 시나리오 1에 설명된 대로 원격으로 테스트를 수행하고 설정을 조정할 수 있습니다.
시나리오 3: 광역 통신망(WAN)을 통한 연결 / 원격 연결
처음 두 가지 설정 방법에 익숙해지면 광역 통신망(WAN)용 시스템을 구성하는 것은 비교적 간단합니다. 그러나 이 시나리오에는 고정(정적) 공용 IP 주소가 필요합니다.
진행하기 전에 네트워크가 이 요구 사항을 충족하는지 확인해야 합니다. 표준 동적 공용 IP(주기적으로 변경됨) 및 통신사급 NAT(CGNAT) IP(종종 대규모 사설 네트워크 또는 이중 NAT라고 함)는 작동하지 않습니다.
공용 IP 유형 확인 방법
다음 간단한 단계를 따라 진정한 고정 공용 IP 주소를 가지고 있는지 확인하십시오.
- 고정 IP 확인: 라우터의 관리 인터페이스에 로그인하여 WAN IP 주소를 기록합니다. 라우터를 재부팅합니다. 재부팅 후 WAN IP 주소가 변경되면 이 구성에 적합하지 않은 동적 IP를 가지고 있는 것입니다.
- CGNAT 확인 (사설 네트워크 확인): 라우터 인터페이스에 표시된 WAN IP 주소를 복사합니다. 그런 다음 브라우저를 열고 공용 검색 엔진(예: Google)에서 “내 IP는 무엇인가요”를 검색합니다.
두 IP 주소가 일치하면 – 진정한 공용 IP 주소를 가지고 있는 것입니다.
두 IP 주소가 일치하지 않으면 – 연결이 CGNAT(통신사급 NAT) 뒤에 있는 것이며, 이는 직접적인 공용 IP가 없음을 의미합니다.
1단계: 라우터에서 포트 포워딩 구성
고정 공용 IP 주소를 가지고 있음을 확인한 후에는 게이트웨이 라우터에서 포트 포워딩(때로는 NAT 설정 아래에 있음)을 구성하여 외부 트래픽을 OTDR로 라우팅해야 합니다.
- 라우터 액세스. 로컬 네트워크를 통해 라우터의 관리 인터페이스에 로그인합니다.
- 포트 포워딩 메뉴 찾기. NAT, 포트 포워딩 또는 가상 서버 설정 섹션으로 이동합니다.
- 포트 포워딩 규칙 생성. 외부 포트를 OTDR 모듈의 내부 IP 주소 및 포트에 매핑하는 새 규칙을 설정합니다. 다음 매개변수를 구성합니다.
-
- 내부(LAN) IP: OTDR에 할당된 로컬 고정 IP 주소를 입력합니다(예: 시나리오 2의 192.168.222.249).
- 내부 포트: 5000 (기본 OTDR 통신 포트).
- 외부(WAN) 포트: 사용 가능한 외부 포트를 선택합니다(예: 5000 또는 1024 이상의 사용자 지정 포트).
- 프로토콜: TCP (또는 TCP/UDP)를 선택합니다.
참고: 인터페이스 레이아웃 및 용어는 라우터 제조업체(예: Cisco, TP-Link, DrayTek)에 따라 약간 다를 수 있지만, 기본 구성 논리는 동일합니다.
2단계: PC 소프트웨어를 통해 원격으로 연결
포트 포워딩이 성공적으로 구성되면 이제 인터넷에 연결된 모든 컴퓨터에서 OTDR에 연결하고 제어할 수 있습니다.
- 외부(원격) PC에서 소프트웨어를 실행합니다.
- 소켓 섹션에서 IP 필드에 고정 공용 IP 주소를 입력합니다.
- 라우터의 포트 포워딩 규칙에서 지정한 외부 포트 번호를 입력합니다.
- 연결 버튼을 클릭합니다.
이제 상위 컴퓨터 소프트웨어가 WAN을 통해 연결되었습니다. 전 세계 어디에서든 OTDR 모듈을 원격으로 작동, 구성 및 모니터링할 수 있습니다.
