OTDR의 기저 작동 메커니즘, 하드웨어 트레이드오프 및 핵심 수학 알고리즘에 대한 심층 분석

광섬유 네트워크의 “레이더”로서, 광 시간 영역 반사계 (OTDR)의 설계는 단순한 광-전기 변환 그 이상입니다. 직접 검출(Direct Detection) 아키텍처 하에서, 이는 약한 신호 추출, 고속 아날로그 프런트엔드 설계, 클록 지터 제어, 그리고 고도로 복잡한 기본 수학적 알고리즘 사이의 궁극적인 균형을 나타냅니다.

기본적인 물리 모델에서 시작하여 광 및 전기 신호의 흐름을 따라가는 이 글은 OTDR의 작동 메커니즘, 하드웨어 병목 현상, 그리고 펌웨어에 내장된 핵심 DSP 알고리즘의 수학적-물리적 모델에 대한 포괄적인 분석을 제공합니다. 목표는 OTDR R&D 엔지니어에게 체계적이고 낮은 수준의 설계 관점을 제공하는 것입니다.

물리 계층의 기초: 광 산란 및 반사의 수학적 모델

OTDR의 본질은 시간 측정을 통해 공간 거리를 도출하고, 광 출력 변화를 통해 광섬유의 물리적 특성을 추론하는 것입니다. 수신기에서 처리되는 신호는 주로 두 가지 광학 현상에서 비롯됩니다: 레일리 후방 산란(Rayleigh Backscattering)과 프레넬 반사(Fresnel Reflection).

레일리 후방 산란 레이더 방정식

주어진 시간 $t$에 OTDR이 수신하는 약한 후방 산란 광 출력 $P(t)$은 광학 레이더 방정식으로 표현될 수 있습니다:

$P_0$: 레이저 펄스의 피크 출력.

$W$: 광 펄스 폭.

$v_g$: 광섬유 내 빛의 군속도.

$S$: 포획 비율(Capture Fraction), 도파관에 의해 유도되어 광원으로 다시 전송될 수 있는 산란광의 비율로, 단일 모드 광섬유에서는 극히 낮습니다.

$alpha$: 광섬유의 총 감쇠 계수.

R&D 고려 사항: $S$가 극히 작기 때문에, 후방 산란 광 출력은 일반적으로 입사광보다 $40text{ dB}$에서 $50text{ dB}$ 낮아 수신기에서 극도로 높은 감도를 요구합니다. 한편, $P(t)$는 펄스 폭 $W$에 직접 비례하며, 이는 동적 범위와 공간 해상도 사이의 근본적인 물리적 모순을 야기합니다.

프레넬 반사와 데드존의 발생

빛이 굴절률 불연속면을 만날 때 프레넬 반사가 발생합니다. 반사율 $R$은 굴절률 차이에 따라 달라집니다:

실리카 광섬유와 공기 계면에서의 반사율은 약 $3.5$ (약 $-14.7text{ dB}$)입니다. 프레넬 반사의 강도는 레일리 산란보다 $30text{ dB}$ 이상 높습니다. 이 순간적인 강한 광학 과도 현상은 광검출기와 프런트엔드 증폭기를 비선형 포화 상태로 만듭니다. 하드웨어가 포화 상태에서 선형 증폭 상태로 회복하는 데 걸리는 시간이 OTDR의 데드존(Dead Zone)을 구성합니다.

핵심 하드웨어 아키텍처: 송신기 및 아날로그 프런트엔드(AFE) 트레이드오프

레이저 다이오드 및 드라이버 (LD & Driver): 이상적인 펄스는 완벽하게 직사각형이지만, 실제로는 드라이버의 하강 시간 후미 가장자리가 이벤트 데드존(EDZ)을 직접적으로 늘립니다. 또한, 고속 펄스 변조에 의해 유발되는 파장 처프(Wavelength Chirp)는 고분산 링크에서 펄스 확장을 유발할 수 있습니다. 게다가, 유도 라만 산란(SRS)과 같은 비선형 효과에 의해 제약되어, R&D 엔지니어는 피크 출력 $P_0$를 무한정 증가시킬 수 없습니다.

아날로그 프런트엔드 (APD & TIA): InGaAs 애벌랜치 포토다이오드(APD)는 내부 증배 계수 $M$를 활용하기 위해 선택됩니다. 그러나 높은 이득은 과도 잡음 계수 $F$를 유발합니다. 또한, 강한 빛 아래에서 APD 내부의 캐리어가 즉시 재결합할 수 없어 발생하는 테일링 효과(Tailing Effect)는 감쇠 데드존(ADZ)이 길어지는 근본적인 하드웨어 원인입니다. 최신 트랜스임피던스 증폭기(TIA)는 다단계 가변 이득 아키텍처(VGA)를 활용하며, 극도로 낮은 전하 주입 간섭과 초정밀 기준선 스티칭 알고리즘을 필요로 합니다.

고속 데이터 획득: RTS 대 ETS 아키텍처

밀리미터 수준의 감지를 달성하려면 ADC 샘플링 해상도가 나노초 또는 심지어 피코초 수준에 도달해야 합니다.

• 실시간 샘플링 (RTS): 초고속 ADC(> $1 text{ GS/s}$)를 사용하여 단일 샷으로 전체 파형을 캡처합니다. 빠른 테스트 속도를 제공하지만 전력 소모가 많습니다. 저가형 장치에서는 불충분한 샘플링 속도로 인한 희소한 데이터 포인트가 펄스 에지 번짐을 유발할 수 있습니다.
• 등가 시간 샘플링 (ETS): 각 방출 시 마이크로 스텝 지연($Delta t$)을 도입하여 낮은 샘플링 속도 ADC(예: $100 text{ MS/s}$)를 활용합니다. 수천 개의 인터리브 샘플을 통해 여러 $text{ GS/s}$에 해당하는 고주파 파형을 재구성합니다.
  • 핵심 과제: 방출 클록과 샘플링 클록 사이의 트리거 지터(Trigger Jitter)는 시간적 번짐을 직접적으로 유발합니다. 시스템 지터가 $200 text{ ps}$에 도달하면, 등가 공간 해상도는 $2 text{ cm}$보다 좋을 수 없습니다.

기본 수학적 알고리즘 및 DSP 구현

ADC에 의해 수집된 데이터 시퀀스는 극도로 높은 노이즈 성분을 포함하는 단순한 원시 디지털 정보입니다. 핵심 OTDR 측정 기준을 결정하는 열쇠는 백엔드 수학적 모델링 및 신호 처리 알고리즘에 있습니다.

해상도 및 동적 범위 장벽 돌파: 골레이 코드 디코딩

피크 출력을 증가시키지 않고 주입 에너지를 늘리기 위해, 최신 OTDR은 펄스 코딩에 상보 골레이 코드(Complementary Golay codes)를 사용합니다. 길이 $L$의 상보 골레이 시퀀스 $A$와 $B$ 쌍의 자기상관 함수 $C_{AA}$와 $C_{BB}$는 다음을 만족합니다:

FPGA 디코딩 구현: OTDR은 시퀀스 $A$와 $B$를 순차적으로 전송하며, 수신된 후방 산란 신호는 $Y_A$와 $Y_B$입니다. DSP에서는 시간 역전 시퀀스 $A_{rev}$와 $B_{rev}$가 각각 수신 신호와 컨볼루션(상호 상관)되어 합산됩니다:

상보적 특성 덕분에 사이드 로브 간섭이 완벽하게 상쇄되어 단일 펄스에 비해 신호 대 잡음비(SNR)가 크게 향상됩니다. 어려움은 레이저 드라이버의 절대적인 선형성을 보장하는 데 있습니다. 그렇지 않으면 사이드 로브를 완전히 제거할 수 없습니다.

접속 손실의 고정밀 추출: LSA의 행렬 공식화

접속 손실 추출을 위해 OTDR은 이벤트 지점 양쪽의 로그 도메인에서 선형 영역을 샘플링하고 최소 제곱 근사(LSA)를 사용하여 직선을 맞추어야 합니다.
행렬 방정식 $mathbf{Y} = mathbf{X}mathbf{beta} + mathbf{epsilon}$을 구성합니다. 제곱 오차의 합을 최소화하는 해석적 해는 다음과 같습니다:

알고리즘 고려 사항: 임베디드 시스템에서 직접 행렬 역변환을 통해 대규모 LSA 문제를 실시간으로 해결하는 것은 엄청난 오버헤드를 수반합니다. 샘플링 좌표 $X$가 균일하게 분포되어 있으므로, 행렬 $(mathbf{X}^T mathbf{X})^{-1} mathbf{X}^T$는 초기화 시 상수 필터 계수로 미리 계산될 수 있어, 복잡한 회귀 과정을 매우 효율적인 곱셈-누산(MAC) 연산으로 변환합니다.

데드존 압축의 한계 돌파: 위너 디컨볼루션

OTDR 출력 신호 $Y(t)$는 전송된 펄스 $P(t)$, 시스템 임펄스 응답 $H(t)$, 실제 물리적 분포 $X(t)$의 컨볼루션 합에 노이즈 $N(t)$를 더한 것입니다. 주파수 영역에서는 $Y(f) = S(f)X(f) + N(f)$입니다. $Y(f)$로부터 선명한 $X(f)$를 복원하기 위해 위너 필터 $G(f)$가 도입됩니다:

재구성된 광섬유 분포는 $hat{X}(f) = G(f)Y(f)$입니다. 알고리즘 고려 사항: SNR이 높을 때 이 알고리즘은 펄스 테일(데드존 감소)을 크게 압축할 수 있습니다. SNR이 낮을 때는 링잉 아티팩트(Ringing Artifacts)를 억제하기 위해 자동으로 저역 통과 필터로 저하됩니다.

복합 광학 이상 진단 알고리즘

고스트 반사 제거

다중 커넥터 링크에서는 빛이 두 개의 고반사 노드 사이에서 앞뒤로 반사되어 의사 반사 피크를 생성합니다.

수학적 특성화: 알고리즘은 이벤트 테이블을 스캔하고 상호 상관 거리 매칭을 실행합니다. 이벤트 거리가 $L_{ghost} approx 2 L_1$ 또는 $L_1 + L_2$를 만족하고 국부 손실 $Delta Loss le 0 text{ dB}$이면, 이는 고스트 아티팩트로 분류되어 필터링됩니다.

이중 파장 차동 특성화: 매크로 벤딩 진단

서로 다른 파장에서 모드 필드 직경(MFD)의 물리적 차이를 활용하여 시스템은 불량 접속과 광섬유 굽힘을 구별할 수 있습니다.

진단 로직: 그룹 굴절률 보상을 통해 $1310 text{ nm}$ 및 $1550 text{ nm}$ 트레이스의 공간 좌표 $X$를 정렬합니다. 동일 지점에서의 LSA 손실 차이 $delta = Loss_{1550}(X) – Loss_{1310}(X)$를 계산합니다. $delta$가 특정 임계값(예: $1 text{ dB}$)을 초과하면, 더 긴 파장이 클래딩을 더 쉽게 벗어난다는 규칙에 따라 매크로 벤딩으로 분류됩니다.

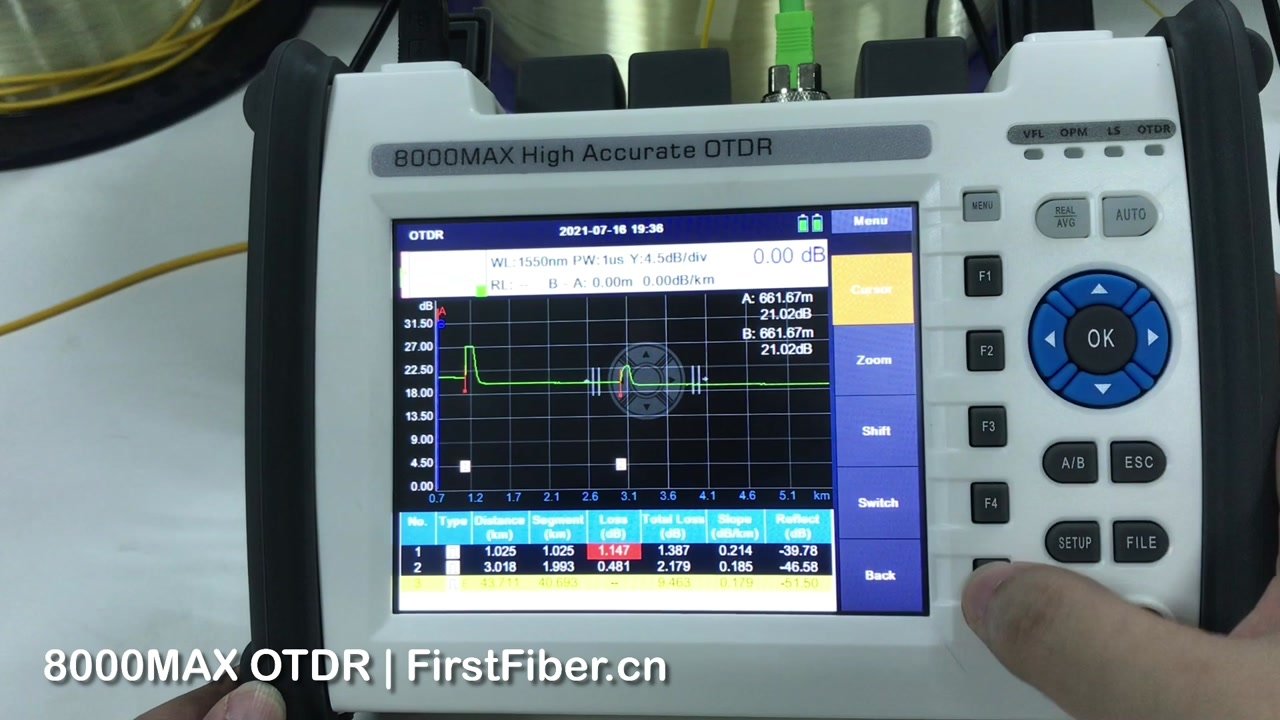

한계를 뛰어넘는 기술 축적

OTDR의 기본 설계는 이처럼 복잡한 하드웨어 타협과 심오한 수학적-물리적 알고리즘을 포함하기 때문에, 고성능, 고신뢰성 측정 장비를 구축하려면 장기적이고 체계적인 엔지니어링 축적이 필요합니다. APD 테일링 효과를 억제하는 정밀 아날로그 회로부터, FPGA의 나노초 수준 타이밍 동기화, 링잉 아티팩트를 해결하는 디컨볼루션 모델에 이르기까지, 모든 세부 사항이 제품의 궁극적인 한계를 결정합니다.
