미시 물리학 및 정보 이론의 경계를 허물다: OTDR R&D의 극한 도전과 세대적 기회

현대 광 시간 영역 반사 측정기(OTDR)의 연구 개발은 단순한 광-전기 변환을 넘어 양자 잡음 한계, 피코초 수준의 클록 도메인, 비선형 광학 물리학, 그리고 불량 조건의 수학적 역문제 사이의 극도로 미세한 균형 잡기 행위로 진화해 왔습니다. 코히어런트 검출, 단일 광자 계수, 이종 광자 집적 기술의 도입으로 OTDR 기술은 “거시적 대량 측정”에서 “미시적 양자 상태 및 광장 검출”로 도약하는 전환점에 서 있습니다.

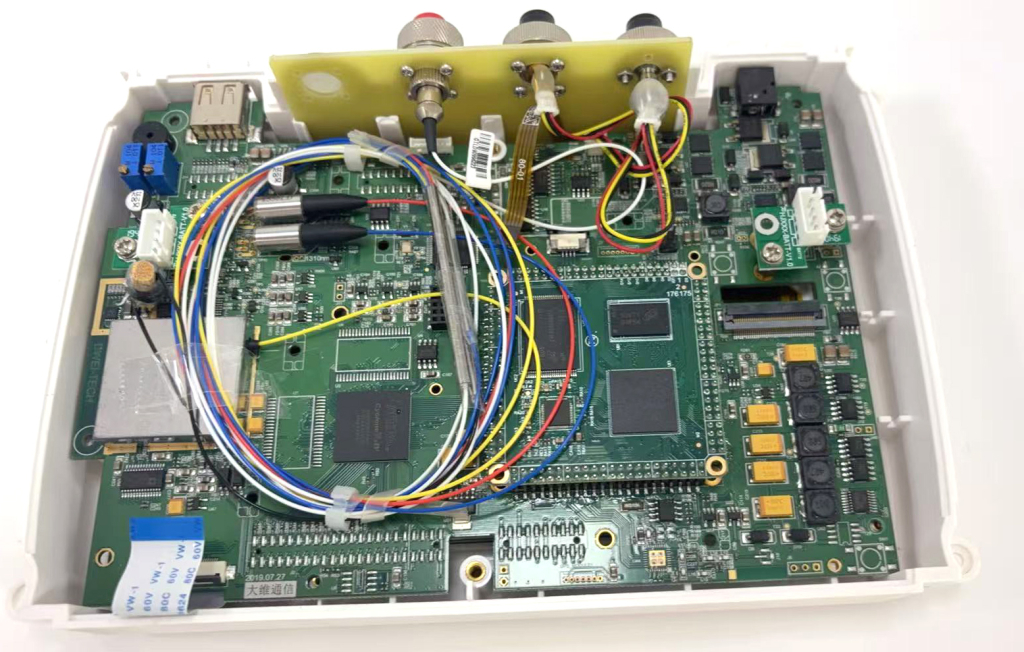

물리학 및 실리콘 기반의 핵심 R&D 과제

아날로그 프런트엔드(AFE)의 물리적 한계: 열 잡음, 샷 잡음, 이득-대역폭 곱의 교착 상태

OTDR 수신기는 $+10text{ dBm}$ (프레넬 반사로 인한 포화)에서 $-70text{ dBm}$ 또는 그 이하(깊은 레일리 산란)에 이르는 극심한 동적 범위를 마주합니다. 진정한 장벽은 AFE가 물리적 한계에 도달할 때 발생하는 “교착 상태”에 있습니다:

TIA의 $R_f – C_p$ 기생 극점 역설: 트랜스임피던스 증폭기(TIA)의 열 잡음 전류 $I_n = sqrt{frac{4kTDelta f}{R_f}}$를 억제하려면 피드백 저항 $R_f$를 크게 늘려야 합니다. 그러나 $R_f$는 APD 접합 커패시턴스 $C_{pd}$ 및 연산 증폭기 입력 기생 커패시턴스 $C_{in}$와 결합하여 저주파 극점 $f_{-3dB} = frac{1}{2pi R_f (C_{pd} + C_{in})}$를 생성합니다. $C_p$가 종종 수 $pF$에 달하므로, 감도를 개선하면 필연적으로 대역폭이 희생됩니다(공간 해상도 저하). 기생 커패시턴스를 상쇄하기 위해 인덕티브 피킹(Inductive Peaking) 또는 부트스트래핑(Bootstrapping)과 같은 회로 토폴로지를 활용하는 것은 여전히 매우 어려운 아날로그 IC 설계 문제입니다.

APD의 심층 트랩 및 능동 클램핑: 강한 반사로 인한 불감대는 단순히 시스템 대역폭을 단축하는 것만으로는 해결할 수 없습니다. InGaAs/InP APD가 강한 빛을 만나면 InP 증배층의 “심층 트랩(Deep-Level Traps)”이 정공 캐리어를 포획하고 천천히 방출하여 물리적으로 직접 제거하기 불가능한 “꼬리 효과(Tailing Effect)”를 형성합니다. 쇼트키 다이오드를 이용한 전통적인 수동 클램핑은 한계에 도달했습니다. 서브 나노초 응답 시간을 가진 능동 소광(Active Quenching) 회로를 도입하거나, 강한 반사 시 APD 바이어스 전압($V_{bias}$)을 동적으로 낮춰 애벌랜치를 소광해야 합니다.

광 펄스 코딩의 “단극성” 딜레마와 비선형 왜곡

동적 범위와 공간 해상도 사이의 모순을 해결하기 위해 골레이(Golay) 또는 심플렉스(Simplex)와 같은 직교 코드를 도입하는 것은 업계의 공통된 의견입니다. 그러나 양수 및 음수 진폭을 가질 수 있는 무선 주파수 마이크로파와 달리, 직접 검출 광 강도는 본질적으로 단극성입니다($P(t) ge 0$).

소광비(ER) 및 열 드리프트의 치명적인 영향: 상보 골레이 코드를 구현하려면 일반적으로 코드 $A$와 그 보수 $bar{A}$를 전송해야 합니다. 반도체 레이저(LD) 또는 외부 마흐-젠더 변조기(MZM)의 소광비가 불충분하거나, 자체 발열 효과로 인해 전송 중 기준 광 전력이 $0.1$만 표류하더라도 직교 코드의 상호 상관 사이드 로브는 0으로 돌아갈 수 없습니다. 이러한 잔류 사이드 로브는 OTDR 트레이스에 조밀한 “고스트 스텝”으로 나타나 동적 범위를 개선하지 못할 뿐만 아니라 테스트 기준선의 선형성을 완전히 파괴합니다.

DSP 알고리즘의 불량 조건 역문제

소프트웨어에서 디컨볼루션을 사용하여 불감대를 압축하는 것은 수학적으로 1종 프레드홀름 적분 방정식을 푸는 것과 같습니다:

$Y(t) = int S(t-tau)X(tau) dtau + N(t)$

이는 전형적인 불량 조건 역문제입니다. 시스템 전달 함수 $S(t)$는 고주파 영역에서 종종 지수적으로 감쇠하는 반면, 잡음 $N(t)$은 광대역이며 균일하게 분포되어 있습니다.

주파수 영역에서 역 연산 $hat{X}(f) = frac{Y(f)}{S(f)}$을 수행할 때, 고주파 영역의 미세한 열 잡음은 수천 배 증폭됩니다.

위너 필터링(Wiener Filtering) 또는 티호노프 정규화(Tikhonov Regularization)를 도입하더라도 정규화 매개변수 $lambda$의 적응적 최적화는 극히 어렵습니다. 복잡한 PON 네트워크에서는 반사 피크의 진폭과 간격이 동적으로 그리고 극적으로 변합니다. 고정된 $lambda$는 불감대를 압축하지 못하거나 트레이스에 대규모의 잘못된 링잉(Ringing) 피크를 유발합니다.

전통적인 경계를 허무는 차세대 패러다임

강도에서 광장 검출로의 진화: 코히어런트 OTDR (C-OTDR) 및 레일리 페이딩 보상

직접 검출이 샷 잡음 한계에 접근함에 따라, 코히어런트 검출을 위한 국부 발진기(LO) 도입은 필연적입니다. 헤테로다인 간섭을 활용하여 C-OTDR은 직접 검출에 비해 SNR을 $20text{ dB}$ 이상 향상시킬 수 있으며, 수천 킬로미터의 해저 케이블을 쉽게 관통할 수 있습니다.

핵심 기회와 과제: 코히어런트 시스템의 절대적인 난점은 레일리 페이딩(Rayleigh Fading)입니다. 빛의 높은 코히어런스(coherence)로 인해 광섬유 내의 미세 산란 중심은 무작위적인 코히어런트 간섭을 일으켜 수십 dB 깊이의 스페클 잡음(Speckle Noise)을 발생시킬 수 있습니다. R&D 팀은 주파수 스텝 펄스(Frequency-stepped Pulses) 또는 처프 펄스(Chirped Pulses)를 채택하여 후처리 DSP에서 스펙트럼 직교 복조 및 비코히어런트 평균화를 수행해야 합니다. 이는 골치 아픈 페이딩 잡음을 매우 가치 있는 분산 음향/진동 감지 신호로 변환하여 OTDR 시장을 통신 테스트에서 보안 경계, 지진 모니터링 및 산업용 IoT로 직접 확장합니다.

양자 한계로부터의 차원적 타격: 단일 광자 OTDR (SPAD/TCSPC)

단일 광자 애벌랜치 다이오드(SPAD) 및 시간 상관 단일 광자 계수(TCSPC) 기술을 활용함으로써 OTDR의 수신 메커니즘은 “아날로그 전류 적분”에서 “이산 양자 통계”로 완전히 전환됩니다.

• 메커니즘 혁명: SPAD는 가이거 모드(Geiger Mode)로 작동하며, 단일 광자를 흡수하면 표준 논리 레벨을 출력합니다. 트레이스는 도착하는 광자의 비행 시간(TOF) 히스토그램을 컴파일하여 재구성됩니다.
• 핵심 장점: AFE 아날로그 회로의 열 잡음과 증폭기 복구 불감대를 완전히 제거하여 이론적으로 제로 불감대(Zero Dead Zone)와 $100text{ dB}$ 이상의 동적 범위를 센티미터 수준의 해상도로 달성합니다. 현재 R&D 과제는 SPAD의 불감 시간(Dead Time)으로 인한 파일업(Pile-up) 효과로 발생하는 비선형 왜곡을 극복하고, 고속 시간-디지털 변환기(TDC)의 ASIC 통합입니다.

이종 광자 집적 회로(PIC): eOTDR의 궁극적인 형태

벤치탑 OTDR을 표준 SFP 광 모듈에 넣어 “네트워크 장비의 자체 진단 기능”을 가능하게 하는 것은 절대적인 미래 트렌드입니다.

통합 공정 장벽: 순수 실리콘 포토닉스는 빛을 방출할 수 없으며, 고성능 APD를 구현할 수도 없습니다. R&D는 이종 통합 과제를 극복해야 합니다. 즉, InP 레이저, SOA(반도체 광 증폭기) 및 SiGe APD를 마이크로 인터포저 또는 웨이퍼 레벨 본딩을 통해 동일한 기판에 통합해야 합니다. 극도로 작은 패키지 내 레이저의 열 관리 문제를 해결하고 송신기와 수신기 간의 광학 크로스토크(최대 수십 dB)를 완화하는 것이 향후 3년간 하드웨어 팀의 주요 전장이 될 것입니다.

파형 재구성을 위한 물리학 기반 신경망(PINN)

복잡한 PON 네트워크 토폴로지의 경우, 전통적인 임계값 기반 피크 찾기 알고리즘은 한계에 도달했습니다. “블랙박스” 딥러닝의 직접적인 적용은 설명할 수 없는 오류로 쉽게 이어집니다. 미래의 알고리즘 기회는 물리학 기반 신경망(PINN)에 있습니다. 이는 레일리 감쇠 방정식과 프레넬 반사 방정식의 수학적 제약 조건을 1D-CNN의 손실 함수에 통합하는 것입니다. 이는 알고리즘이 파형을 “인식”할 뿐만 아니라 에너지 보존 및 물리적 광학 법칙을 엄격히 준수하도록 요구합니다. 이를 통해 복잡한 이벤트(예: 캐스케이드 스플리터)의 인식 정확도가 크게 향상되고, AI를 활용하여 거대한 잡음 바닥에서 미세한 광섬유 응력 변화의 예측 특징을 발굴할 수 있습니다.

20년간의 딥테크 전문성과 맞춤형 역량 강화

핵심 OTDR 알고리즘, 초약 신호 처리 및 광전자 제조 분야에서 20년 이상의 경험을 바탕으로, FirstFiber Technologies 팀은 이론 모델과 엔지니어링 구현 사이의 간극을 성공적으로 메웠습니다. 세대별 기술 진화에 직면하여, 저희 팀은 DSP 알고리즘 라이선싱부터 광자 아키텍처 최적화에 이르기까지 전문적이고 맞춤화된 서비스를 업계 고객에게 제공하며, 올-옵티컬 네트워크의 다음 기술적 특이점을 함께 탐구하는 데 전념하고 있습니다.
