제품 소개

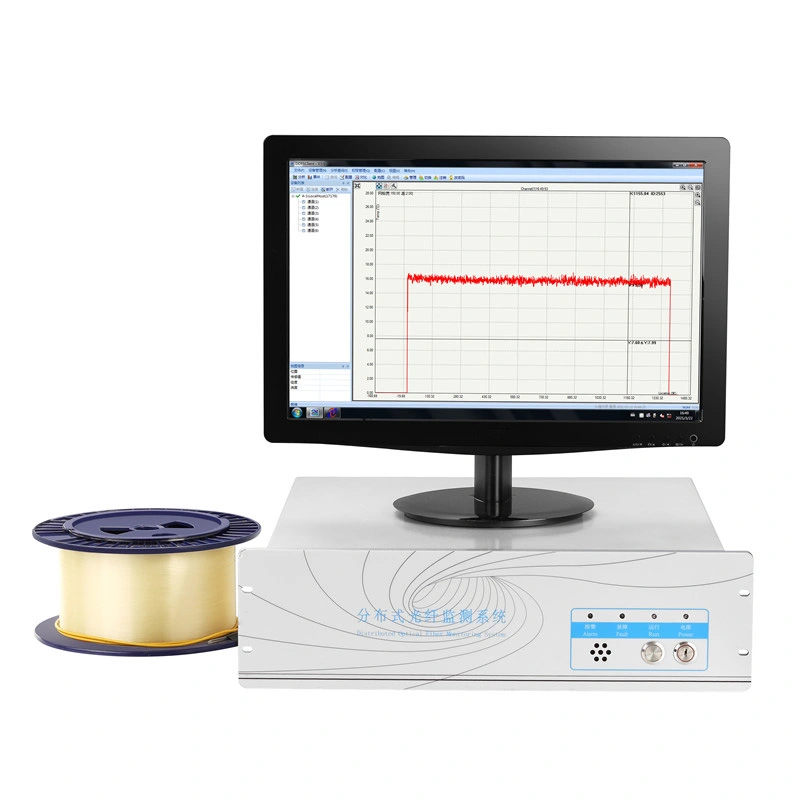

라만 분포형 광섬유 온도 측정 시스템(DTS)은 국내외에서 사용되는 성숙한 분포형 광섬유 온도 측정 기술입니다. 이 시스템은 자발 라만 산란 효과와 광 시간 영역 반사 기술을 활용하여 광섬유 분포를 따라 실시간 온도 정보를 얻습니다. 지능형 화재 감지 알고리즘과 결합하여 화재 위험을 즉시 경고하고 화재 위치를 정확하게 파악할 수 있습니다.
이 DTS는 높은 신뢰성을 갖춘 모듈식 설계를 채택합니다. 동시에 고속 약신호 처리 기술의 장점으로 높은 공간 해상도를 달성할 수 있습니다. 당사는 다중 모드 광섬유 및 단일 모드 광섬유 기반의 DTS를 제공할 수 있으며, 특히 고전압 케이블 온라인 모니터링, 전력 전류 부하 용량 분석, 교통 터널 화재 모니터링, 석유 및 가스 저장 탱크 화재 모니터링, 석탄 컨베이어 벨트 화재 모니터링, 댐 누수 모니터링에 적합합니다.
측정 원리
라만 분포형 광섬유 온도 측정 시스템 DTS의 온도 측정은 자발 라만 산란 효과를 기반으로 합니다. 고출력 좁은 펄스 폭 레이저 펄스가 감지 광섬유에 입사된 후, 레이저는 광섬유 분자와 상호 작용하여 온도에 둔감한 스토크스 빛과 온도에 민감한 안티 스토크스 빛을 포함하는 매우 약한 후방 산란광을 생성하며, 이들은 서로 다른 파장을 가집니다. 이 두 빛은 파장 분할 다중화기(WF)에 의해 분리되고 고감도 검출기(APD)에 의해 감지됩니다. 온도는 이들의 광 강도 비율을 기반으로 계산될 수 있습니다. 위치 결정은 광 시간 영역 반사 측정(OTDR) 기술을 기반으로 하며, 이는 고속 데이터 수집을 사용하여 산란 신호의 에코 시간을 측정하여 산란 신호의 해당 광섬유 위치를 결정합니다.
기술적 장점
- 측정 사각지대 없는 연속 분포형 온도 측정
- 10킬로미터의 초장거리 측정 거리, 풍부한 측정 정보
- 전송과 감지를 결합한 센서로서의 광섬유
- 이벤트 발생 위치를 정확하게 파악 가능
- 광 신호 전송, 완전 전기 절연, 전자기 간섭에 강함
- 주파수 영역 절대 인코딩, 높은 측정 정확도, 교정 불필요
- 본질 안전, 가연성 및 폭발성 환경에서 장기 작업에 적합
- 낮은 오경보율로 안정적이고 신뢰할 수 있는 측정
성능 특성
- 측정 사각지대 없는 분포형 온도 측정
- 측정 거리: 15킬로미터
- 공간 해상도: 0.5~3미터
- 측정 시간: 최소 5초
- 측정 정확도: 1℃
- 시각적 인터페이스를 제공하는 사용자 친화적인 소프트웨어
- 다중 모드/단일 모드 광섬유 버전 제공
| 광섬유 유형 | 단일 모드 또는 다중 모드 |
| 거리 | 2~15킬로미터 |
| 거리 해상도 | 0.5~3미터 |
| 샘플링 | 0.25미터/0.5미터 |
| 측정 시간 | 5초 이상 |
| 온도 감지 범위 | -190℃~700℃ |
| 온도 감지 정확도 | 1℃ |
| 온도 해상도 | 0.1℃ |
| 채널 | 8 |
| 광섬유 커넥터 | FC/APC |
| 전원 | 220VAC 50헤르츠, 100와트 |
| 인터페이스 | RJ45, USB, RS232 |
| 크기 | 482.6×458.4×90밀리미터 (19인치 랙) |
| 무게 | 15킬로그램 |
| 작동 온도 | -10℃~50℃ |
| 보관 온도 | -20℃~60℃ |
