설명

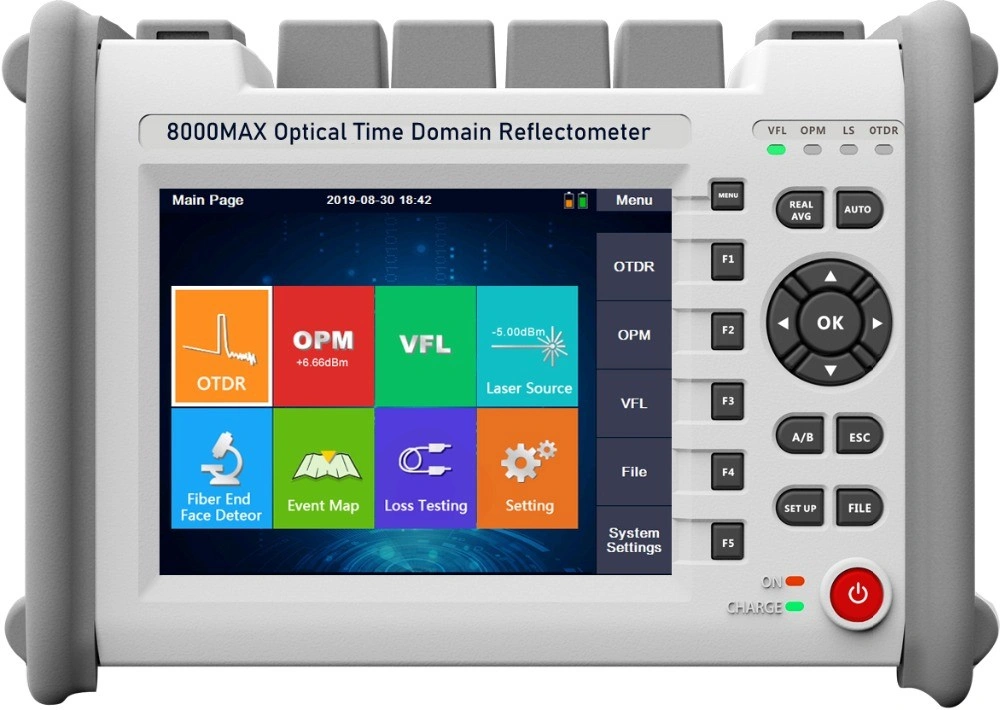

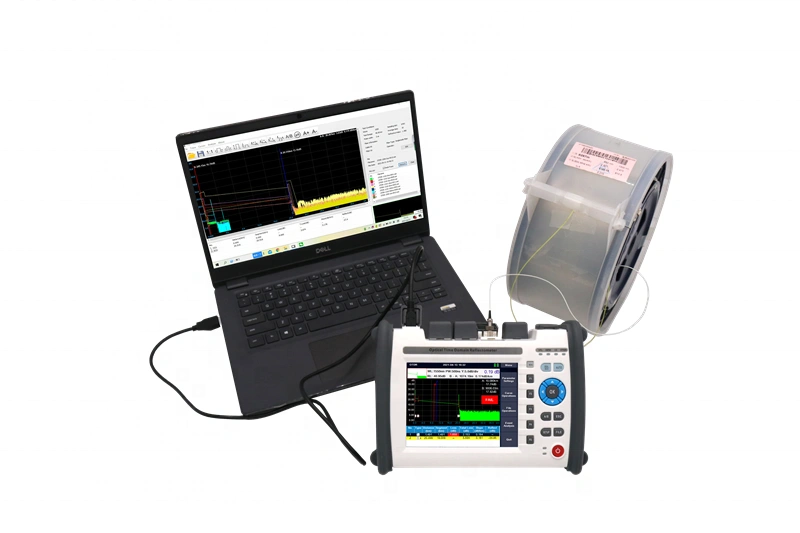

8000MAX 고정밀 OTDR
FTTx/MDU 광섬유 구축 및 문제 해결에 최적화, 메트로 환경에 적합
8000MAX 시리즈는 어떤 외부 플랜트 환경에서도 편리하고 가벼우며 견고합니다. 업계에서 가장 효율적인 휴대용 디스플레이인 5.6인치 실외 강화 터치스크린을 통해 전례 없는 사용자 경험을 제공합니다. 직관적이고 간결한 GUI는 빠른 학습 곡선을 보장합니다. 또한, 새롭게 개선된 환경은 아이콘 기반 기능, 즉시 부팅, 향상된 자동 및 실시간 모드를 제공합니다.
8000MAX 시리즈는 세계 최고의 제조업체에서 생산하는 진정한 고성능 OTDR 라인입니다. FirstFiber의 검증된 OTDR 품질과 정확성, 그리고 매번 정확한 결과를 위한 최고의 광학 성능을 제공합니다. 놀라운 8시간의 배터리 수명은 기술자를 실망시키지 않으며, 광섬유 검사 프로브 및 USB 도구와 같은 플러그 앤 플레이 하드웨어 옵션은 모든 기술자의 작업을 더 쉽게 만듭니다.
가장 중요한 것은 8000MAX 시리즈가 마침내 지능형 OTDR 기반 애플리케이션인 이벤트 맵을 휴대용 시장에 선보인다는 것입니다. 이 고급 소프트웨어는 가장 복잡한 트레이스 분석도 간단한 원터치 작업으로 전환합니다.
인기 모델:
| 모델# | 측정 파장 | 동적 범위 | 이벤트/감쇠 불감대 |
| 8000MAX-S1 | 1310/1550nm | 32/30dB | 0.8/4 |
| 8000MAX-S2 | 1310/1550nm | 35/33dB | 0.8/4m |
| 8000MAX-T2 | 1310/1550/1625nm | 35/33/32dB | 0.8/4m |
| 8000MAX-T3 | 1310/1550/1650nm | 35/33/32dB | 0.8/4m |
| 8000MAX-M1 | 850/1300nm | 20/26dB | 1.2/5m |
| 8000MAX-Q1 | 1310/1550/850/1300nm | 28/26/20/26dB | 0.8/4m, 1.2m/5m |
| 8000MAX-10G1 | 1310/1550/1270/1577/1625nm | 37/35/35/35/35dB | 0.8/4m, 1.2m/5m |
| 8000MAX-10G2 | 1310/1550/1270/1577/1650nm | 37/35/35/35/35dB | 0.8/4m, 1.2m/5m |
| 8000MAX-10G3 | 1310/1550/1577nm | 35/33/33dB | 0.8/4m |
참고: 모든 선택 모델을 보려면 카탈로그를 다운로드하십시오. 요청에 따라 OTDR을 맞춤 제작할 수도 있습니다.
모델 8000MAX-10G는 GPON, XGPON, XGSPON 광 네트워크 테스트용입니다.
하나 구매로 모든 기능 제공

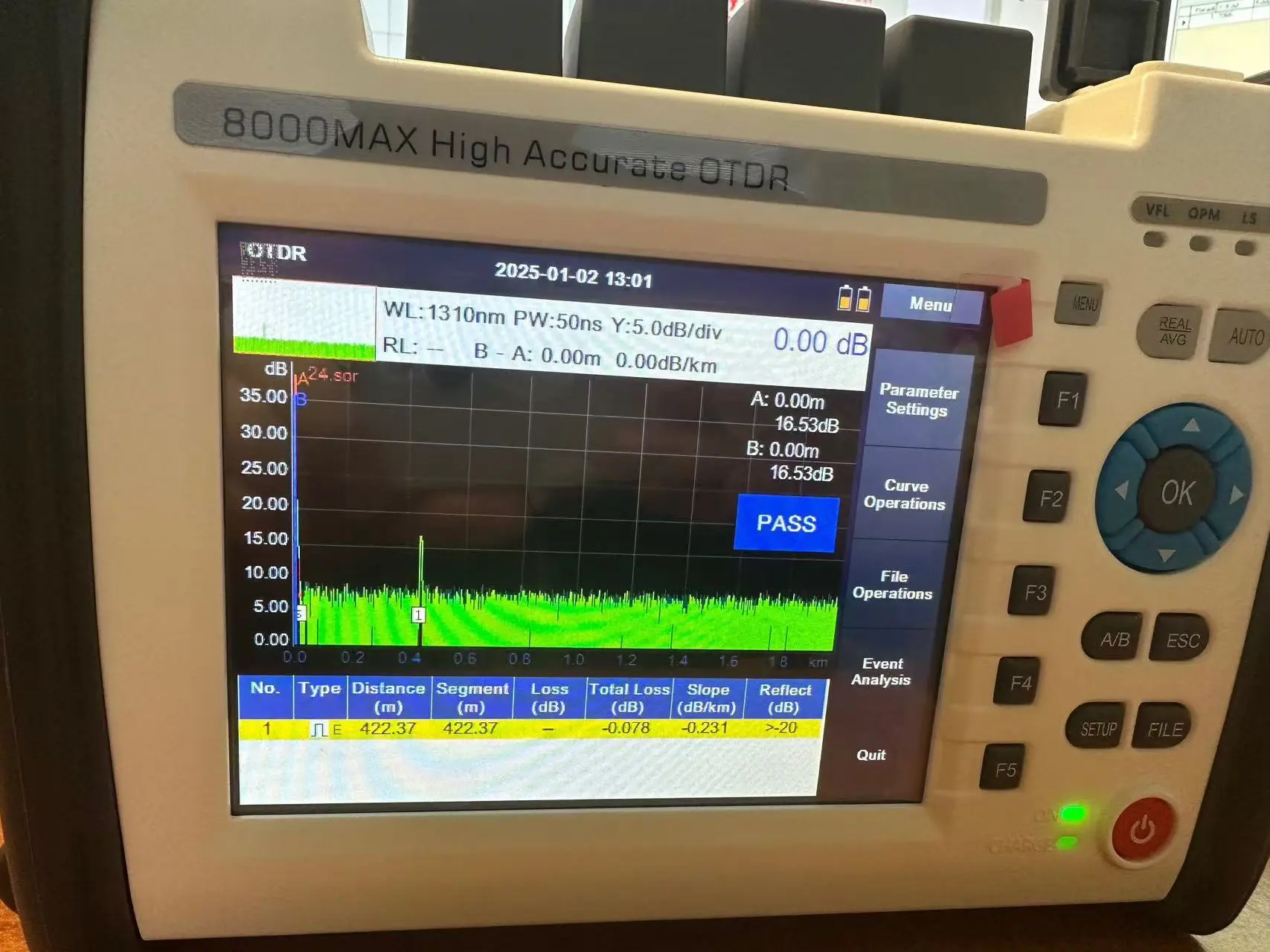

– OTDR (자동)
– OTDR (수동 | 평균)
– OTDR (실시간)
– 이벤트 맵
– 광 파워 미터 (OPM)
– 광원 (OLS)
– 손실 테스트
– 가시 광원 (VFL)
– 광섬유 단면 감지기
– 결과 형식 Sor & PDF
새로운 기능
– 런치 케이블 및 수신 케이블 적용 가능, 트레이스에서 공제 허용
– 두 가지 파장으로 테스트 작업 동시 처리
– 서비스 라이트 감지 및 시작 보호
메뉴 언어
– 영어
– 스페인어
– 러시아어
– 한국어
– 프랑스어
– 포르투갈어
– 이탈리아어
– 히브리어
키트 구성품
– OTDR
– FC/SC 커넥터
– 사용자 매뉴얼
– 터치 펜
– OTDRviewer 소프트웨어
– 전원 충전 어댑터
– 휴대용 가방
– 교정 인증서
사양
| 일반 | |
| 크기/무게 | 21x155x68mm 1.1kg (배터리 포함) |
| 디스플레이 | 5.6인치 터치 감응형 TFT-LCD 스크린, 해상도 640×480 |
| 인터페이스 | 1xUSB, 1xmini USB, 2xOTDR 포트, 1xVFL 포트, 1x파워 미터 포트, 1x충전 포트 |
| 전원 공급 | 10V(DC), 100V(AC) ~ 240V(AC), 50~60Hz 7.4V/2500mAh x 2 리튬 배터리 (항공 운송 인증 포함) |
| 배터리 | 작동 시간: 8시간, 충전 시간: 3시간 미만 |
| 절전 | 백라이트: 일반/고휘도/절전/맞춤 설정 자동 전원 끄기: 안 함/1분/5분/10분/30분/60분 |

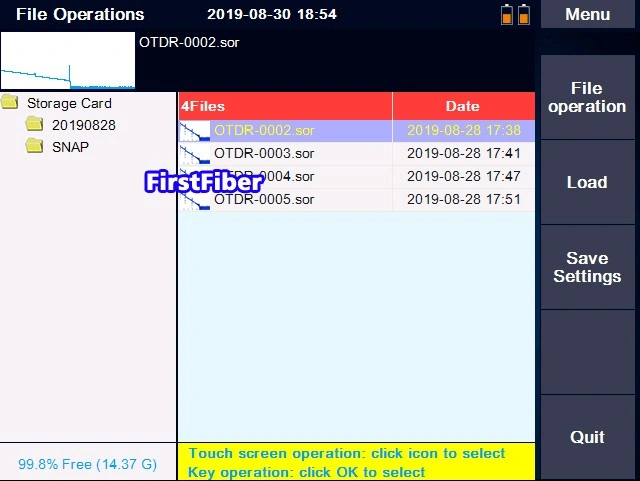

| 데이터 저장 | 내부 메모리: 16GB (약 100,000개 곡선) |
| 언어 | 영어, 스페인어, 프랑스어, 한국어, 이탈리아어, 러시아어, 포르투갈어, 히브리어 |
| 작동 온도 및 습도 | -10℃~+50℃, ≤95% (비응축) |
| 보관 온도 및 습도 | -20℃~+75℃, ≤95% (비응축) |
| OTDR 모듈 | |
| 파장 | 850±20nm/1300±20nm/1310±20nm/1550±20nm/1625±20nm/1650±20nm |
| 동적 범위 | 최대 45dB |
| 불감대 | 감쇠 불감대: 4m, 이벤트 불감대: 0.8m |

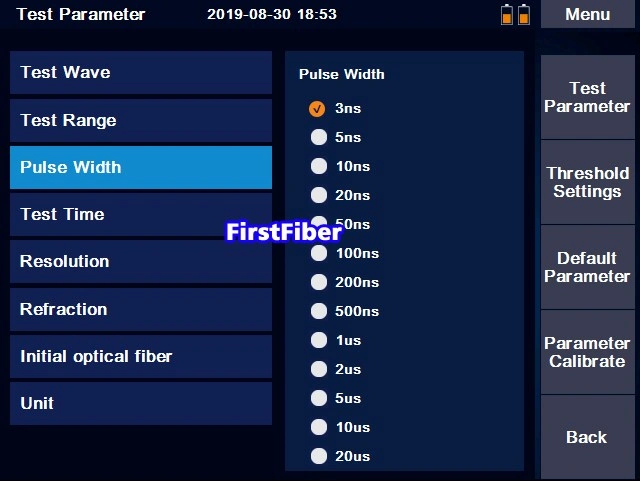

| 펄스 폭 | 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs |
| 거리 범위 | 100m, 500m, 2km, 5km, 10km, 20km, 40km, 80km, 120km, 200km, 250km |
| 샘플링 해상도 | 최소 5cm |
| 샘플링 포인트 | 최대 256,000 포인트 |
| 선형성 | ≤0.05dB/dB |
| 평균 시간 | 10초, 15초, 30초, 실시간, 맞춤 설정 |
| 스케일 표시 | X축: 4~70m/div, Y축: 0.09~5dB/div |
| 거리 정확도 | ±(1m+측정 거리×3×10^-5+샘플링 해상도) (IOR 불확실성 제외) |
| 손실 임계값 | 0.01dB |
| 손실 해상도 | 0.001dB |
| 거리 해상도 | 0.01m |
| IOR 설정 | 1.2000~1.5999, 0.0001 스텝 |
| 단위 | km, 마일, k피트 |
| OTDR 트레이스 형식 | SOR 및 PDF |

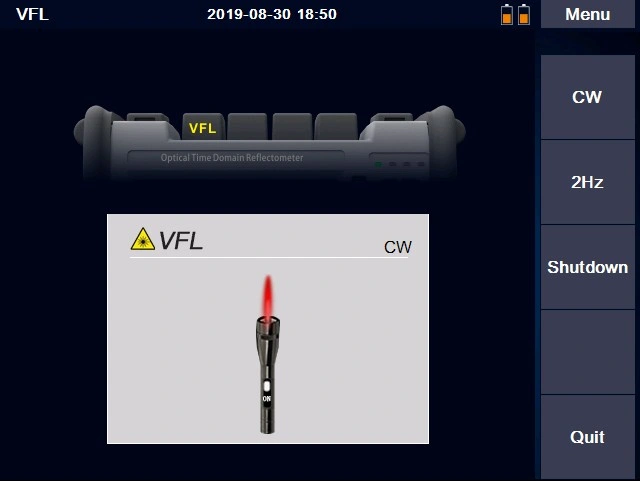

| VFL 모듈 | |
| 파장 | 650nm±15 |
| 출력 전력 | 10mW, CLASSIII B |
| 범위 | 12km |
| 모드 | CW/2Hz |
| OPM 모듈 | |
| 파장 | 850/1300/1310/1490/1550/1625/1650nm |
| 테스트 범위 | -50~+25dBm |
| 해상도 | 0.01 |
| 정확도 | ±0.35dB±1nW |
| 변조 | 270/1k/2k Hz, Pi≥-40dBm |

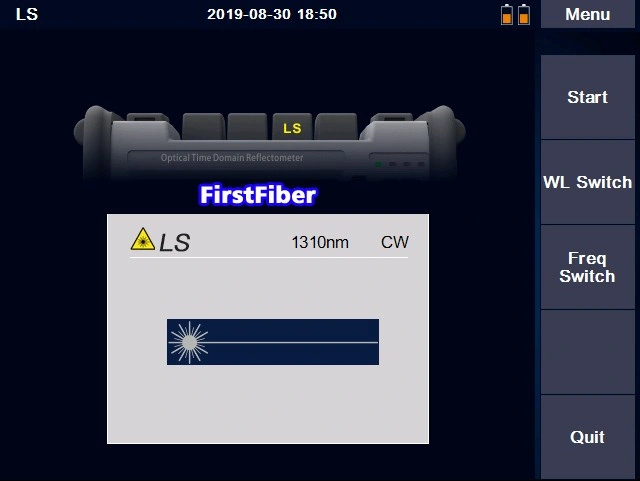

| OLS 모듈 | |
| 파장 | OTDR 파장과 동일 |
| 출력 전력 | -5dBm±1dB |
| 출력 모드 | CW/270/1k/2k Hz |
다운로드
인증서
| 인증명 | 인증 번호 | 발급 기관 |
| FCC | ENS2505030001E01001C | EMTEK |
| CE EMC | ENS2505030001E00901C | EMTEK |
| RoHS | EGZ2505030001C00503R | EMTEK |
| CE LVD | HTT190304031L | HTT |
| CE EMC | HTT190304031E | HTT |
| ISO9001 | Q86160662482 | INNOVER |
| PPWR | SHAEC26027144701 | SGS |
| PPWR | SHAEC26028105501 | SGS |
| PPWR | SHAEC26028105502 | SGS |
| PPWR | SHAEC26028105503 | SGS |
교정 데이터 (제3자)
출력 광학 중심 파장
| 공칭 파장 (nm) | 측정 중심 파장 (nm) | 불확실성 |
| 1310 | 1308.3 | U=0.2nm (k=2) |
| 1550 | 1552.7 | U=0.2nm (k=2) |
거리 편차
파장 = 1310nm; 그룹 굴절률 = 1.4600; 거리 범위 = 5km; 펄스 폭 = 100ns
| 표준값 (km) | 표시값 (km) | 거리 편차 (km) | 불확실성 |
| 2.28431 | 2.28438 | 0.00007 | U=0.10m(k=2) |
파장 = 1550nm; 그룹 굴절률 = 1.4600; 거리 범위 = 5km; 펄스 폭 = 100ns
| 표준값 (km) | 표시값 (km) | 거리 편차 (km) | 불확실성 |
| 2.28532 | 2.28540 | 0.00008 | U=0.09m(k=2) |
손실 스케일 팩터
파장 = 1310nm; 그룹 굴절률 = 1.4600; 거리 범위 = 20km; 펄스 폭 = 1000ns; 표준 손실 값 = 0.325dB/km
| 전력 레벨 (dB) | 표시값 (dB/km) | 손실 스케일 팩터 (dB/dB) | 불확실성 |
| 0.0 | 0.321 | 0.988 | Urel=0.057dB/dB (k=2) |
| 1.5 | 0.321 | 0.988 | Urel=0.057dB/dB (k=2) |
| 3.0 | 0.321 | 0.988 | Urel=0.057dB/dB (k=2) |
| 4.5 | 0.321 | 0.988 | Urel=0.057dB/dB (k=2) |
파장 = 1550nm; 그룹 굴절률 = 1.4600; 거리 범위 = 20km; 펄스 폭 = 1000ns; 표준 손실 값 = 0.192dB/km
| 전력 레벨 (dB) | 표시값 (dB/km) | 손실 스케일 팩터 (dB/dB) | 불확실성 |
| 0.0 | 0.180 | 0.938 | Urel=0.059dB/dB (k=2) |
| 1.5 | 0.180 | 0.938 | Urel=0.059dB/dB (k=2) |
| 3.0 | 0.181 | 0.943 | Urel=0.059dB/dB (k=2) |
| 4.5 | 0.181 | 0.943 | Urel=0.059dB/dB (k=2) |
결론
정밀도 보장 – 95% 신뢰 수준(k=2)의 엄격한 교정으로 걱정 없는 광섬유 테스트.
맞춤 제작
FirstFiber Technologies는 라이트 맞춤 제작과 딥 맞춤 제작의 두 가지 맞춤 제작 서비스를 제공합니다. 자세한 내용은 여기에서 확인할 수 있습니다.
8000MAX OTDR 기반의 라이트 맞춤 제작을 원하시면 아래 지침에 따라 요구 사항을 제공해 주십시오. 딥 맞춤 제작을 선호하시면 당사 영업팀에 문의하여 세부 사항을 논의하십시오.
| 지침 | |
| 모델 번호 | 최대 8자, 특수 문자 허용 안 됨. |
| 로고 | 고해상도. (.jpg, .bmp, .psd, .cdr 등) |
| 부팅 화면 | 800×480 픽셀, .bmp 형식, 16비트 색상 깊이 |
| 언어 | 필드 목록의 영문 버전을 요청하려면 영업팀에 문의하십시오. |
라이트 맞춤 제작 (모델, 로고, 언어)은 100% 무료이지만, 최소 주문 수량(MoQ)이 있습니다.
포장 및 배송
표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| 8000MAX | 6 | 15kg | 19kg | 47.5×34.5×52.5cm |
비표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| 8000MAX | 1 | 2.5kg | 3kg | 26x20x16cm |
FirstFiber Technologies의 모든 테스트 장비는 DHL 항공 특송을 통해 3~7일 이내에 전 세계 목적지에 배송됩니다. 다운로드 가능한 배송 가격표는 참고용입니다. 정확한 배송 비용은 영업 담당자가 제공하는 최종 견적을 참조하십시오.
FAQ
Q: 1310dB 합격/불합격 임계값을 0.800dB/km로 수정하려고 하는데 변경 사항을 저장할 수 없습니다. (첨부된 비디오 참조). 저희가 뭔가 잘못하고 있는 건가요, 아니면 설정을 변경해야 하나요?
A: 이 문제는 일반적으로 소프트웨어에 시스템에 대한 쓰기 권한이 부족하여 발생합니다. 이 문제를 해결하려면 다음 해결 방법 중 하나를 시도해 보십시오.
설치 드라이브 변경 – 소프트웨어를 다른 로컬 드라이브(예: D: 또는 E: 드라이브)에 다시 설치하십시오. 기본 C: 드라이브는 종종 소프트웨어가 새 설정을 저장하는 것을 방해할 수 있는 더 엄격한 Windows 보안 제한이 있습니다.
관리자 권한으로 실행 – 소프트웨어 아이콘을 마우스 오른쪽 버튼으로 클릭하고 변경 사항을 저장하기 전에 “관리자 권한으로 실행”을 선택하십시오.

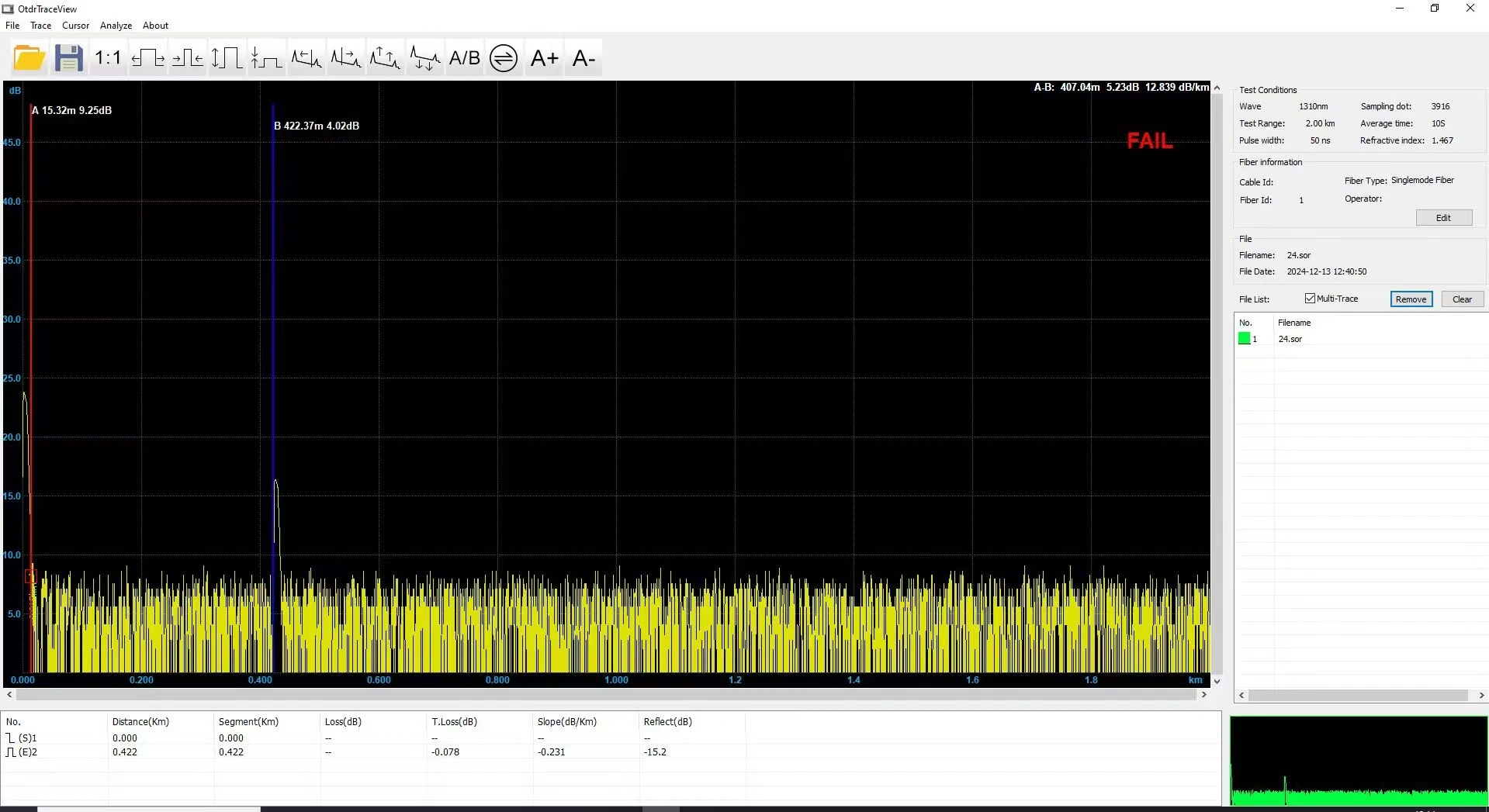

Q: 광 경로를 측정했고 장치에 합격(PASS) 결과가 표시되었습니다. 하지만 PC 프로그램에서 결과를 열어 인쇄하자마자 불합격(Fail)이 나왔습니다. 이 문제를 어떻게 해결해야 하나요?
A: 이는 OTDR의 매개변수가 PC 소프트웨어의 매개변수와 동일하지 않기 때문입니다. PC의 분석 매개변수를 OTDR과 동일하게 변경하십시오.
Q: 고객이 PDF 파일 생성 시 테스트 결과 마커 A는 PDF 파일에 표시되지만 마커 B는 페이지에 표시되지 않는다고 불평합니다. PDF 파일로 내보낼 때 결과 스케일링에 문제가 있는 것 같습니다. SOR 및 PDF 두 파일이 생성되는 테스트에서 SOR 파일의 결과는 양호합니다. PDF로 내보낼 때만 문제가 발생합니다. 이 문제를 확인해 주시고 이전에 이러한 문제가 있었다면 최신 펌웨어를 보내주실 수 있나요?
A: 이것은 소프트웨어 버그입니다. 이 버그를 수정하려면 다음 단계에 따라 OTDR을 업그레이드하십시오.
1단계. FAT32 USB 플래시 디스크를 준비하십시오.
2단계. 업그레이드 파일을 USB 플래시 디스크에 넣으십시오. 파일 이름을 변경하지 않도록 주의하십시오.
3단계. USB 플래시 디스크를 OTDR의 USB 포트에 삽입하고 OTDR 상태 표시줄에 USB 아이콘이 나타날 때까지 기다리십시오.
4단계. OTDR의 시스템 설정 인터페이스로 들어가 “업그레이드” 버튼을 클릭하십시오.
그러면 화면에 소프트웨어 업그레이드 인터페이스가 표시되고, 소프트웨어가 자동으로 다시 시작된 후 업그레이드 작업이 완료됩니다.
5단계. 완료.
참고: 이 업그레이드 파일은 PDF 생성기가 사전 설치된 8000MAX OTDR용입니다. OTDR을 업그레이드하기 전에 OTDR 시리즈 번호를 보내 OTDR 업그레이드 가능 여부를 확인하는 것을 강력히 권장합니다. 기술 지원팀(tech@FirstFiberTech.ru)으로 이메일을 보내 문의할 수 있습니다.
