설명

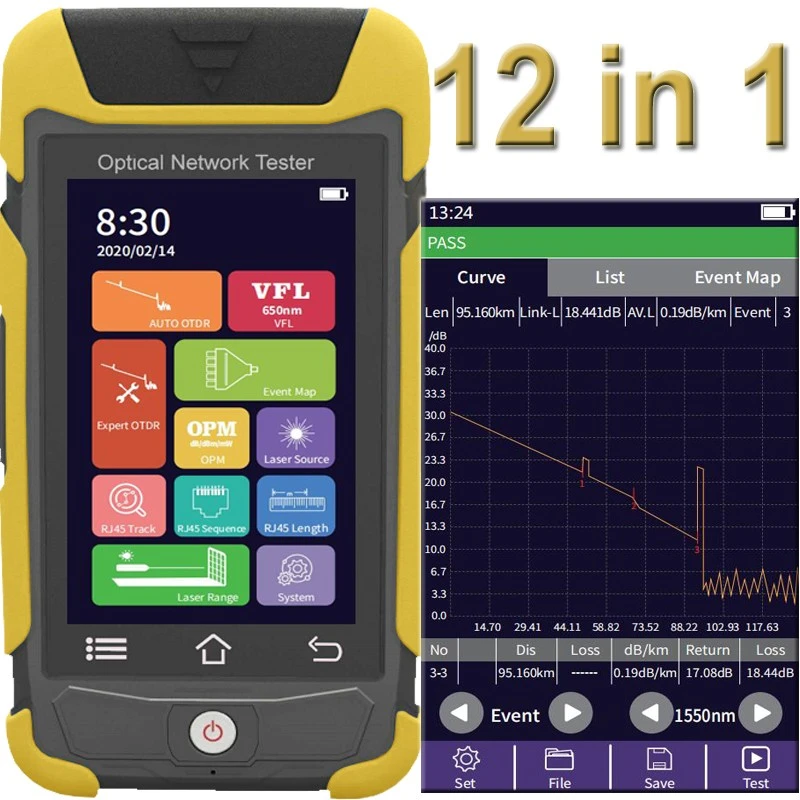

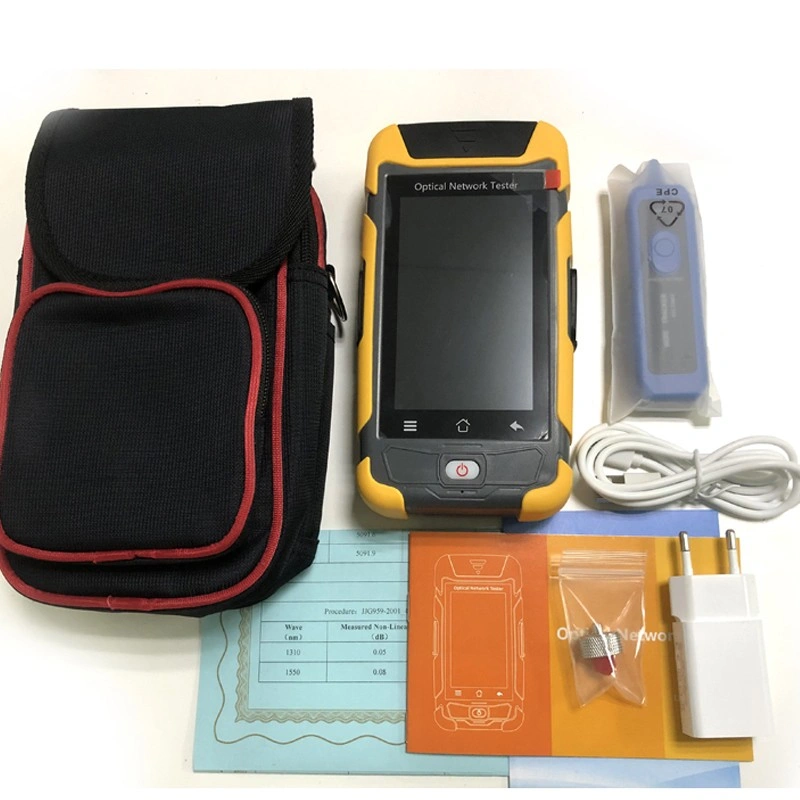

980EXP 올인원 OTDR
1) 자동 OTDR
2) 전문가 OTDR
3) 이벤트 맵
4) 광 파워 미터
5) 광원
6) 삽입 손실
7) 가시 광원 장애 탐지기
8) RJ45 케이블 추적
9) RJ45 케이블 시퀀스
10) RJ45 케이블 길이
11) 공간 거리
12) LED 조명
특징
1) 유용한 경량 OTDR
2) OPM, OLS, VFL 등 모든 필수 광섬유 테스트를 하나의 휴대용 장치에 결합
3) 이벤트 목록으로 이해하기 쉬운 OTDR 분석
4) PON 네트워크 검증 또는 문제 해결
5) 현장에서 쉽게 업그레이드 가능
6) 하루 종일 지속되는 배터리 수명
구성
| 모델 | 980EXP-D28 | 980EXP-D30 | 980EXP-A26 | 980EXP-B26 | 980EXP-B32 | 980EXP-M22 |
| 파장 | 1310nm & 1550nm | 1310nm & 1550nm | 1625nm | 1650nm | 1650nm | 850nm & 1300nm |
| 동적 범위 | 28/26dB | 30/28dB | 26dB | 26dB | 32dB | 20/22dB |
| 테스트 범위 | 1.2m ~ 90km | 1.2m ~ 100km | 1.2m ~ 90km | 1.2m ~ 90km | 1.2m ~ 128km | 1.2m ~ 60km |
| 자동 OTDR | √ | √ | √ | √ | √ | √ |
| 전문가 OTDR | √ | √ | √ | √ | √ | √ |
| 광 파워 미터 | √ | √ | √ | √ | √ | √ |
| 광원 | √ | √ | √ | √ | √ | √ |
| 가시 광원 장애 탐지기 | √ | √ | √ | √ | √ | √ |
| 삽입 손실 | √ | √ | √ | √ | √ | √ |
| LED 조명 | √ | √ | √ | √ | √ | √ |
| 이벤트 맵 | √ | √ | √ | √ | √ | √ |
| RJ45 케이블 거리 | √ | √ | √ | √ | √ | √ |
| RJ45 와이어맵 테스트 | √ | √ | √ | √ | √ | √ |
| RJ45 케이블 추적 | √ | √ | √ | √ | √ | √ |
| 공간 거리 | √ | √ | √ | √ | √ | √ |
| 1490nm 활성 광섬유 | x | x | √ | √ | √ | x |
| 1550nm 활성 광섬유 | x | x | √ | √ | √ | x |
| 1577nm 활성 광섬유 | x | x | x | √ | √ | x |
-A26(1625nm)은 1310/1490/1550nm 신호가 있는 광섬유를 테스트할 수 있습니다(전력 <0dBm).
-B26/B32(1650nm)은 1310/1490/1550/1577nm 신호가 있는 광섬유를 테스트할 수 있습니다(전력 <5dBm).
–GPON/EPON/XGSPON 파워 미터 1490nm/1577nm는 선택 사항입니다.
다운로드
비디오 데모
인증서
| 인증명 | 대상 시장 | 인증 번호 | 발급 기관 |
|---|---|---|---|
| FCC | 북미 | ENS2505030001E01001C | EMTEK |
| CE EMC | 유럽 | ENS2505030001E00901C | EMTEK |
| RoHS | 유럽 | EGZ2505030001C00503R | EMTEK |
| CE LVD | 유럽 | HTT190304031L | HTT |
| CE EMC | 유럽 | HTT190304031E | HTT |
| ISO9001 | 글로벌 품질 관리 | Q86160662482 | INNOVER |
| PPWR | 유럽 | SHAEC26027144701 | SGS |
맞춤 설정
FirstFiber Technologies는 라이트 맞춤 설정과 딥 맞춤 설정의 두 가지 맞춤 설정 서비스를 제공합니다. 자세한 내용은 여기에서 확인할 수 있습니다.
980EXP OTDR 기반의 라이트 맞춤 설정을 원하시면 아래 지침에 따라 요구 사항을 제공해 주십시오. 딥 맞춤 설정을 선호하시면 당사 영업팀에 문의하여 자세한 내용을 논의해 주십시오.
| 지침 | |
| 모델 번호 | 최대 8자, 특수 문자 허용 안 됨. |
| 로고 | 고해상도. (.jpg, .bmp, .psd, .cdr 등) |
| 부팅 화면 | 480×800 픽셀, .bmp 형식, 색상 깊이 16비트 |
| 언어 | 필드 목록의 영어 버전을 요청하려면 영업팀에 문의하십시오. |
라이트 맞춤 설정(모델, 로고, 언어)은 100% 무료이지만, 최소 주문 수량(MOQ)은 20개입니다.

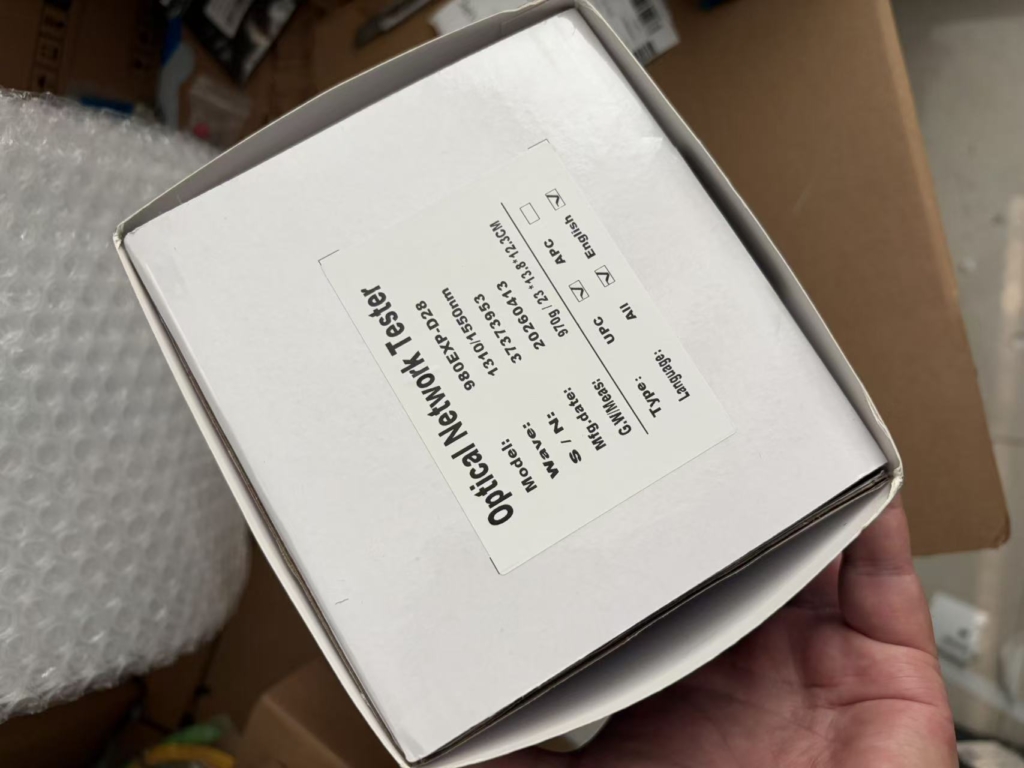

포장 및 배송
표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| 980EXP | 10 | 9.5kg | 11.5kg | 53x23x26cm |
비표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| 980EXP | 1 | 0.95kg | 1.3kg | 23x13x16cm |
FirstFiber Technologies의 모든 테스트 장비는 DHL 항공 특송을 통해 발송되며, 전 세계 목적지에 3~7일 이내에 도착합니다. 다운로드 가능한 배송 가격표는 참고용입니다. 정확한 배송 비용은 영업 담당자가 제공하는 최종 견적을 참조하십시오.
자주 묻는 질문
Q: 이 OTDR은 PON 네트워크에서 활성 광섬유 테스트를 지원합니까?
A: 예, 하지만 이 기능은 선택한 구성에 따라 달라집니다. 활성 라인을 테스트하려면 1625nm 또는 1650nm의 작동 파장을 가진 모델을 선택해야 합니다. 980EXP-A26(1625nm) 모델은 1310/1490/1550nm 신호(전력 <0dBm)가 있는 광섬유 테스트를 허용하며, 980EXP-B26 및 B32(1650nm) 모델은 추가적으로 1577nm 신호(전력 <5dBm)를 지원합니다.
Q: 이 장치에 결합된 12가지 기능은 정확히 무엇입니까?
A: 980EXP 장치는 여러 기기를 한 번에 대체하며 다음을 포함합니다: 자동 OTDR, 전문가 OTDR, 이벤트 맵, 광 파워 미터(OPM), 광원(OLS), 삽입 손실 테스트, 가시 광원 장애 탐지기(VFL), RJ45 케이블 추적, RJ45 케이블 시퀀스, RJ45 케이블 길이, 단선 지점 거리(장애 위치), 내장 LED 손전등.
Q: 인터페이스 언어를 현지화하고 회사 로고를 부팅 화면에 추가할 수 있습니까?
A: 예, 모델 번호 변경, 로고 추가, 부팅 화면 맞춤 설정(.bmp 형식, 480×800 픽셀, 16비트 색상 깊이), 현지 언어 추가를 포함하는 “라이트 맞춤 설정” 서비스를 제공합니다. 이 서비스는 최소 주문 수량(MOQ) 20개 이상 주문 시 100% 무료입니다.

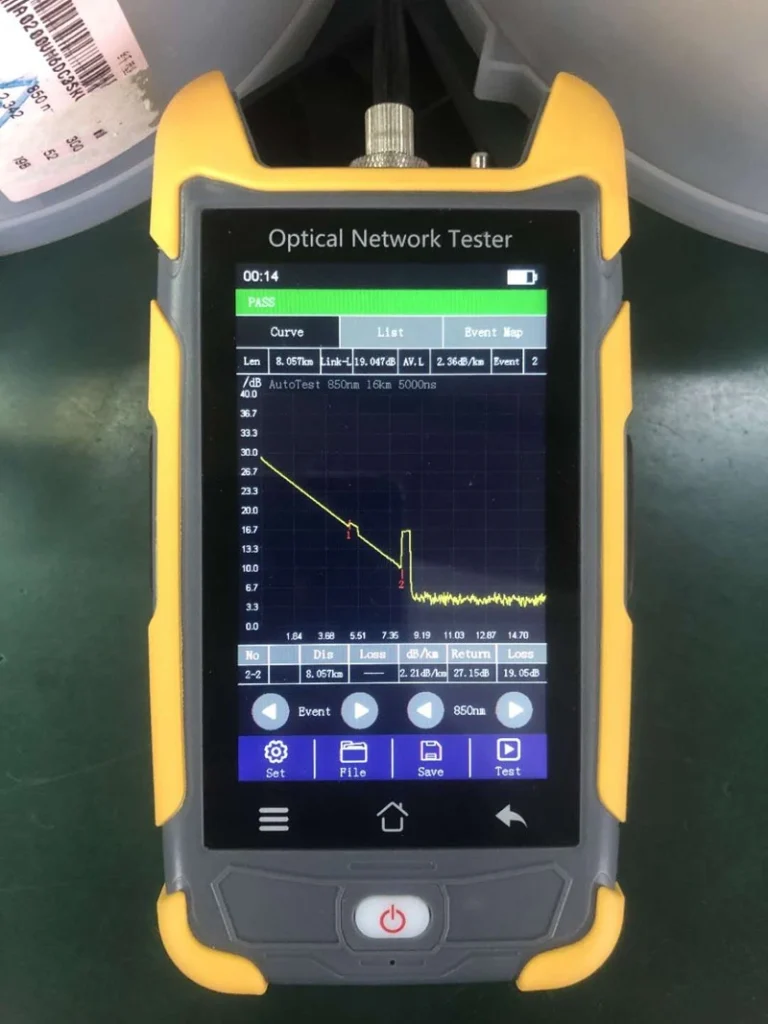

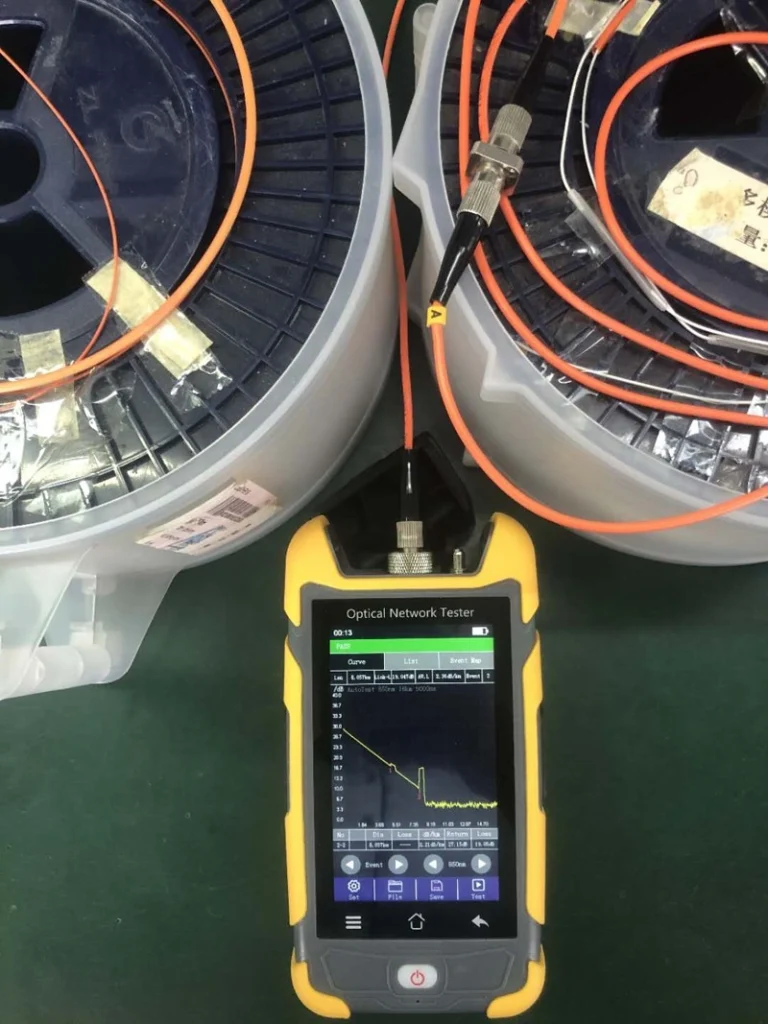

Q: 이 장비는 다중 모드 광섬유 측정에 적합합니까?
A: 예, 980EXP-M22 구성은 다중 모드(MM) 광섬유 테스트를 위해 특별히 설계되었습니다. 850nm 및 1300nm 파장에서 20/22dB의 동적 범위로 작동하며 최대 60km의 라인을 테스트할 수 있습니다.
Q: 테스트 결과를 컴퓨터나 스마트폰으로 내보내고 분석할 수 있습니까?
A: 예, 결과는 PC(소프트웨어 및 .sor 파일 사용)와 IoT OTDR 모바일 앱을 통해 처리할 수 있으며, 모바일 앱을 통해 스마트폰에서 직접 상세 테스트 보고서를 생성할 수 있습니다.
