설명

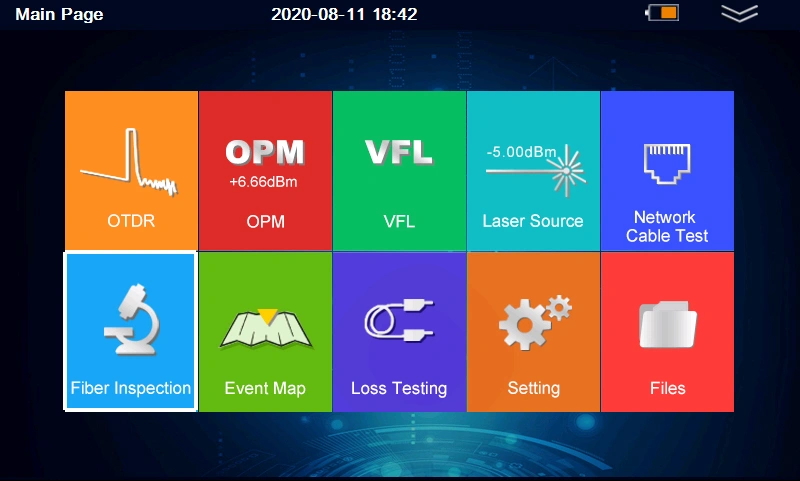

하나의 장치에 9가지 기능

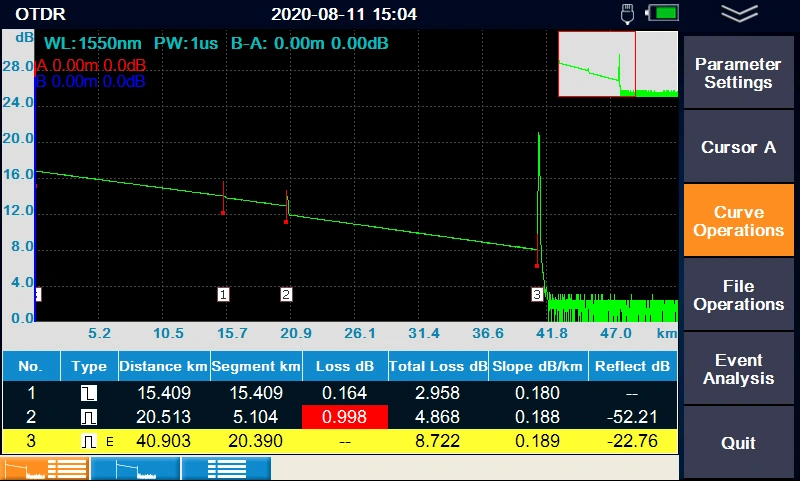

1) OTDR

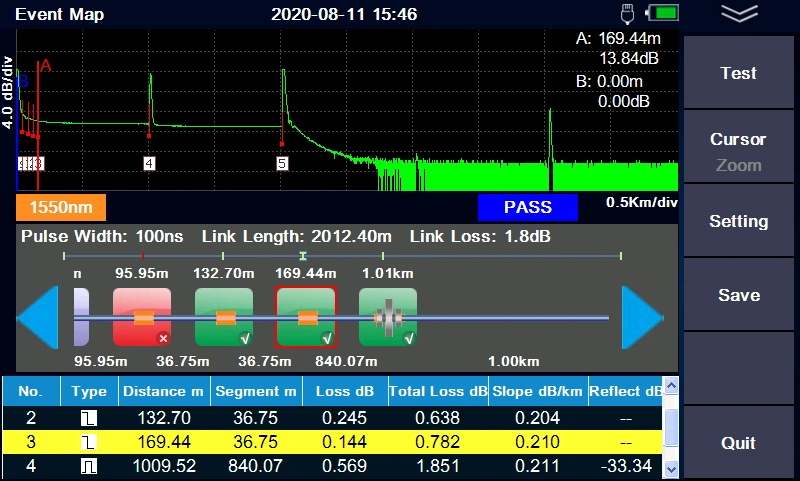

2) 이벤트 맵

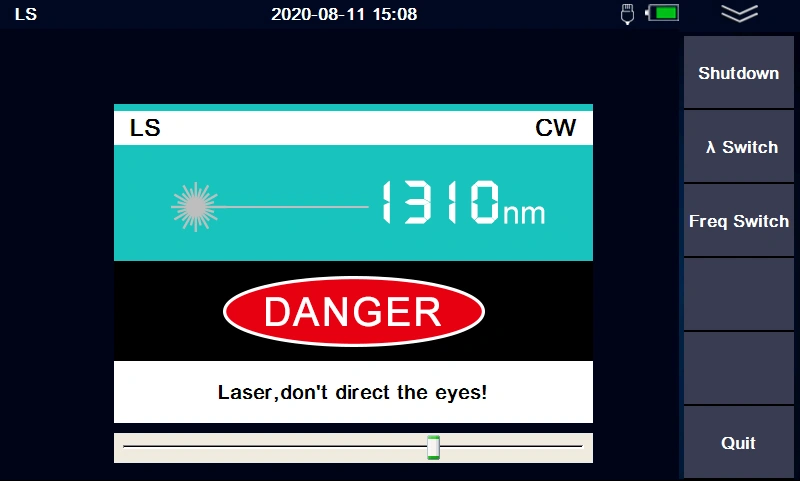

3) 광원
4) 광 파워 미터

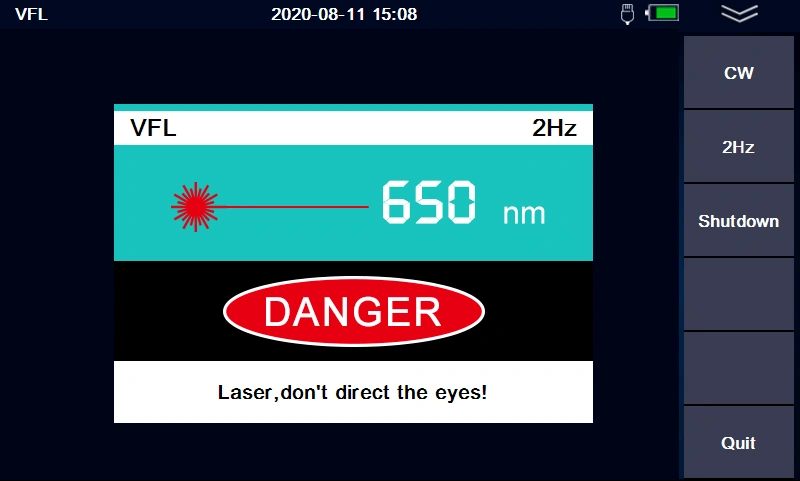

5) 가시 광원 장애 탐지기

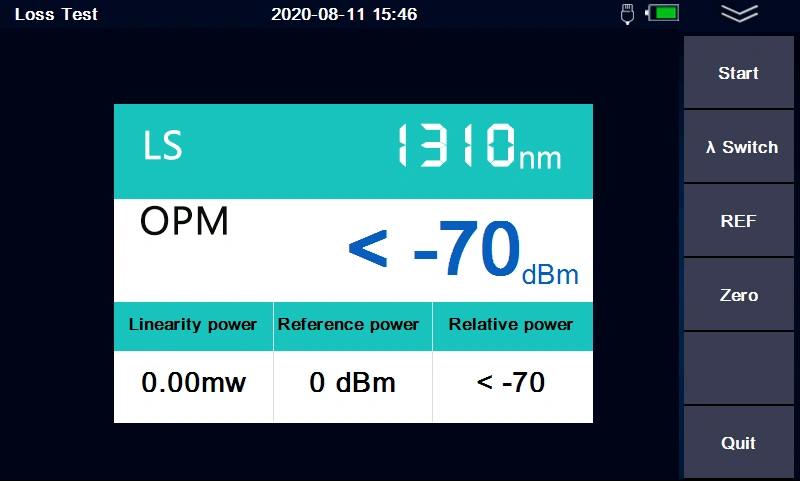

6) 삽입 손실 테스트

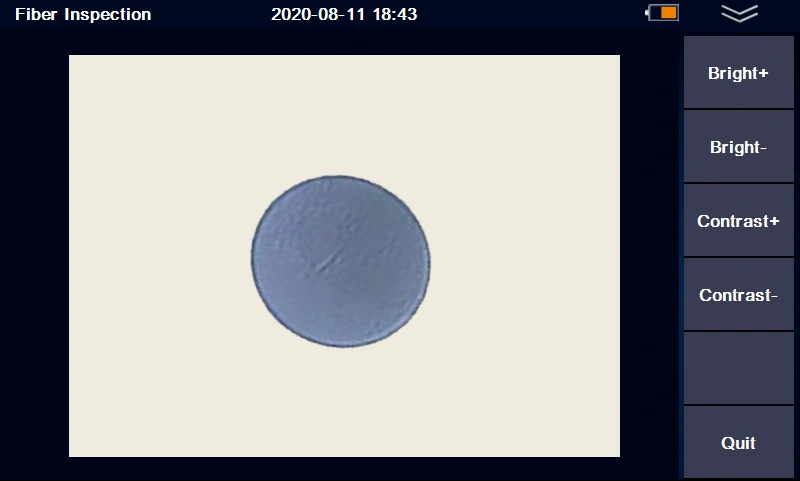

7) 단면 검사 (프로브 별매)

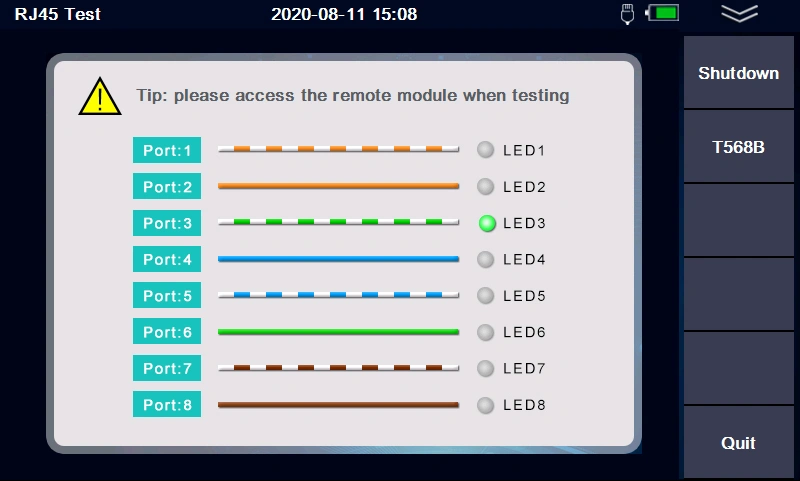

8) 이더넷 케이블 테스트
9) LED 조명
특징

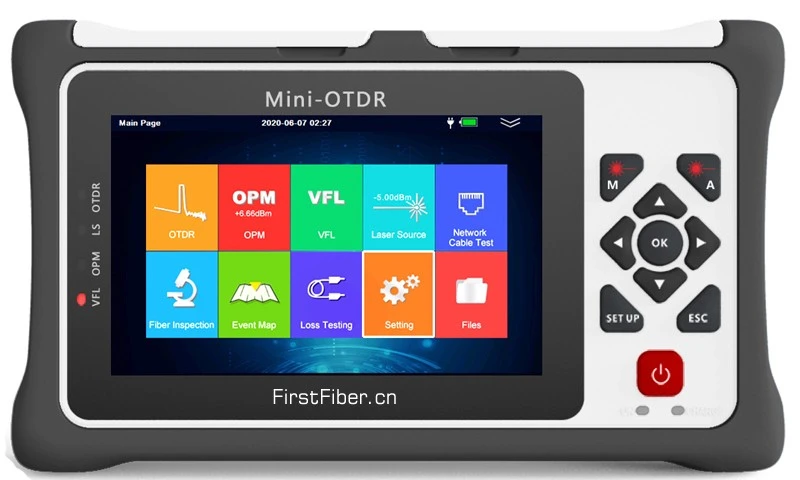

1) 단일, 이중 파장 경량 OTDR
2) OPM, OLS, VFL 등 모든 필수 광섬유 테스트 기능을 하나의 휴대용 장치에 통합
3) 이벤트 맵 결과 보기 및 합격/불합격 표시를 통한 이해하기 쉬운 OTDR 분석
4) 액세스 네트워크 또는 지점 간 네트워크 검증 및 문제 해결
5) 현장에서 쉽게 업그레이드 가능
6) 하루 종일 지속되는 배터리 수명
구성
| 모델 | 980EXT-D22 | 980EXT-D24 | 980EXT-D26 | 980EXT-D20SF |
| 파장 | 1310nm & 1550nm | 1310nm & 1550nm | 1310 & 1550nm | 1550nm |
| 동적 범위 | 22/20dB | 24/22dB | 26/24dB | 20dB |
| 테스트 범위 | 3m ~ 70km | 3m ~ 80km | 3m ~ 100km | 3m ~ 70km |
| OTDR | √ | √ | √ | √ |
| 파워 미터 | √ | √ | √ | √ |
| 광원 | √ | √ | √ | √ |
| 가시 광원 장애 탐지기 | √ | √ | √ | √ |
| 삽입 손실 테스트 | √ | √ | √ | √ |
| LED 조명 | √ | √ | √ | √ |
| 이벤트 맵 | x | √ | √ | x |
| RJ45 케이블 테스트 | x | √ | √ | x |
| 현미경 | x | √ | √ | x |
| 활성 광섬유 테스트 | x | x | x | √ |
사양
| 일반 | |
| 크기/무게 | 175x105x45mm/ 450g (배터리 포함) |
| 디스플레이 | 4.3인치 터치 감응형 TFT 스크린, 800×480 해상도 |
| 인터페이스 | USB 2개, SD 포트 1개, OTDR 포트 1개, VFL 포트 1개, 파워 미터 포트 1개, 충전 포트 1개 |
| 전원 공급 | 입력: 100V(ac) ~ 240V(ac), 50~60Hz, 0.8A; 출력: 9V(DC), 2A 5200mAh/3.7V 리튬 배터리 (항공 운송 인증 포함) |
| 배터리 | 대기 시간 > 10시간 |
| 절전 | 백라이트: 일반/고휘도/절전/사용자 지정 자동 전원 끄기: 안 함/1분/5분/10분/30분/60분 |

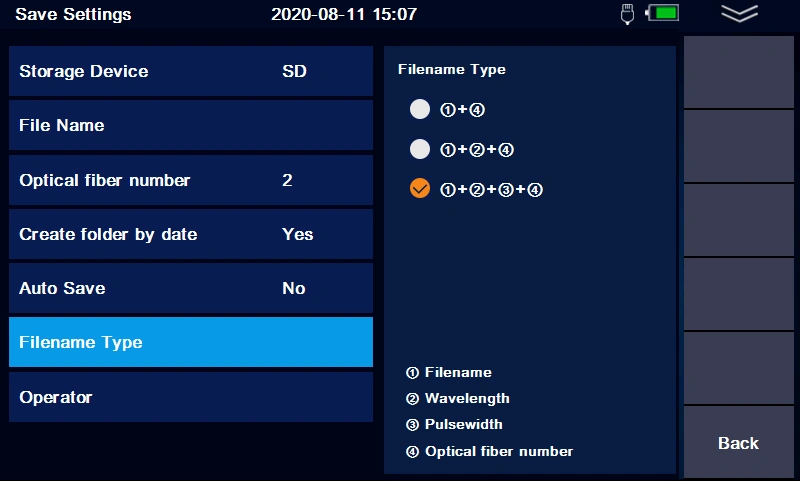

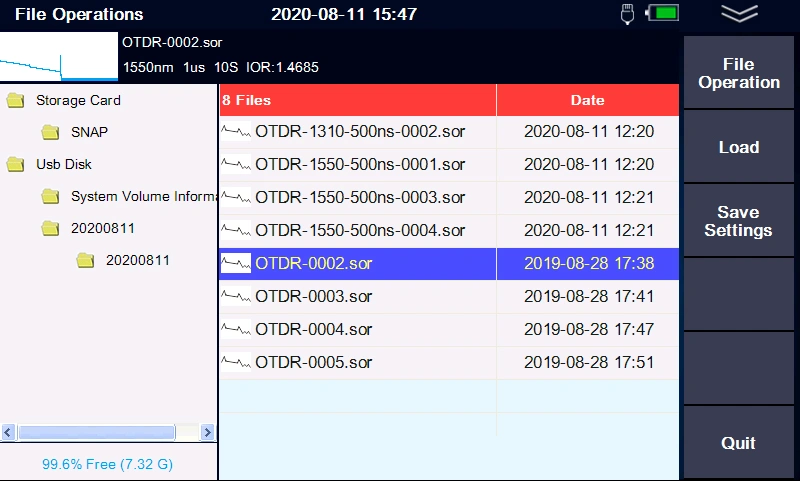

| 데이터 저장 | SD 카드: 2GB (약 100,000개 곡선) |

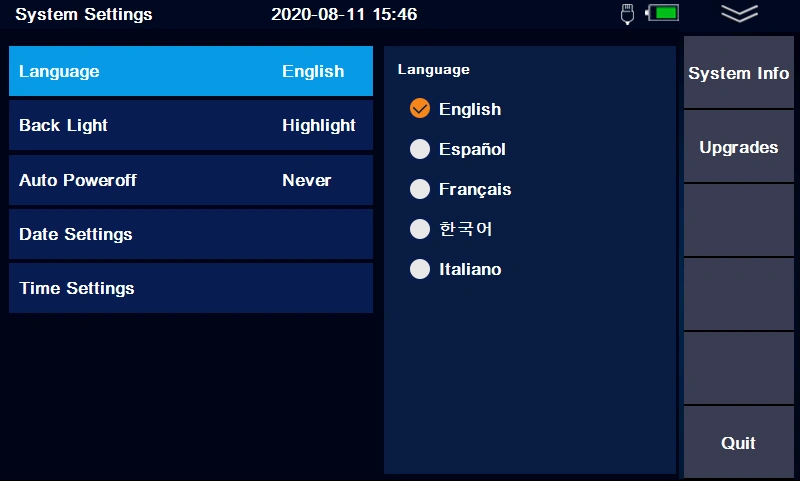

| 언어 | 영어, 스페인어, 프랑스어, 한국어, 이탈리아어, 포르투갈어, 러시아어 |
| 작동 온도 및 습도 | -10℃ ~ +55℃, ≤95% (비응축) |
| 보관 온도 및 습도 | -20℃ ~ +80℃, ≤95% (비응축) |

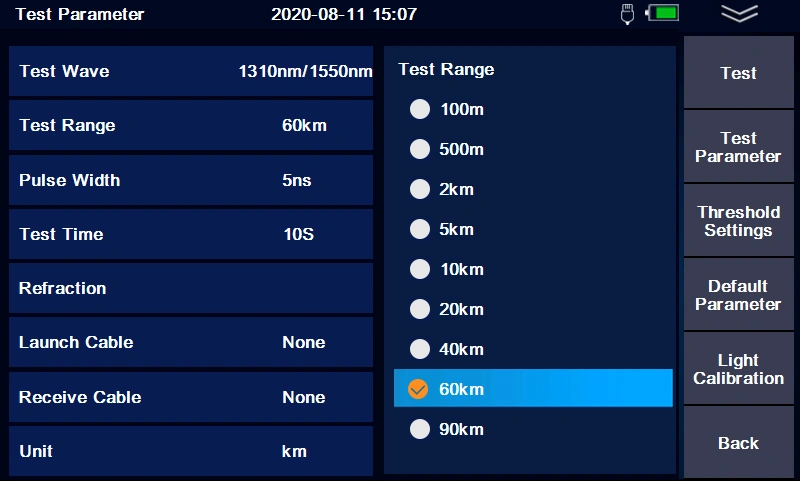

| OTDR 모듈 | |
| 펄스 폭 | 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs |
| 거리 범위 | 100m, 500m, 2km, 5km, 10km, 20km, 40km, 60km, 90km |
| 샘플링 해상도 | 최소 0.2m |
| 샘플링 포인트 | 최대 64,000 포인트 |
| 선형성 | ≤0.05dB/dB |
| 평균 시간 | 10s, 15s, 30s, 실시간, 사용자 지정 |
| 스케일 표시 | X축: 4~70m/div, Y축: 0.09~5dB/div |
| 거리 정확도 | ±(1m + 측정 거리 × 3 × 10^-5 + 샘플링 해상도) (IOR 불확실성 제외) |
| 손실 임계값 | 자동, 사용자 지정 |
| 손실 해상도 | 자동, 사용자 지정 |
| 거리 해상도 | 0.01m |
| IOR 설정 | 1.0~1.9, 0.0001 단계 |
| 단위 | km, 마일, k피트 |
| OTDR 트레이스 형식 | Telcordia universal, SOR, issue 2(SR-4731) |
| VFL 모듈 | |
| 파장 | 650nm |
| 출력 전력 | 10mW, CLASSIII B |
| 범위 | 12km |
| 발사 모드 | CW/2Hz |
| OPM 모듈 | |
| 파장 | 850/1300/1310/1490/1550/1625/1650nm |
| 테스트 범위 | -70~+10dBm (기본값) 또는 -50~+26dBm |
| 해상도 | 0.01 |
| 정확도 | ±0.35dB±1nW |
| 변조 | 270/1k/2k Hz, Pi≥-40dBm |
| OLS 모듈 | |
| 파장 | OTDR 파장과 동일 |
| 출력 전력 | -10 ~ -4dBm±2dB |
| 출력 모드 | CW/270/1k/2k Hz |
다운로드
비디오 데모
맞춤 제작
FirstFiber Technologies는 라이트 맞춤 제작과 딥 맞춤 제작의 두 가지 맞춤 제작 서비스를 제공합니다. 자세한 내용은 여기에서 확인하실 수 있습니다.
980EXT OTDR 기반의 라이트 맞춤 제작을 원하시면 아래 지침에 따라 요구 사항을 제공해 주십시오. 딥 맞춤 제작을 선호하시면 당사 영업팀에 문의하여 자세한 내용을 논의해 주십시오.
| 지침 | |
| 모델 번호 | 최대 8자, 특수 문자 사용 불가. |
| 로고 | 고해상도. (.jpg, .bmp, .psd, .cdr 등) |
| 부팅 화면 | 800×480 px, .bmp 형식, 16비트 색상 깊이 |
| 언어 | 필드 목록의 영어 버전을 요청하려면 영업팀에 문의하십시오. |
라이트 맞춤 제작 (모델, 로고, 언어)은 100% 무료이지만, 최소 주문 수량은 20개입니다.
포장 및 배송
표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| 980EXT | 10개 | 11.5kg | 13.5kg | 30x35x50cm |
비표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| 980TEK | 1개 | 1.15kg | 1.5kg | 상자 #3 |
FirstFiber Technologies의 모든 테스트 장비는 DHL 항공 특송을 통해 3~7일 이내에 전 세계 목적지에 배송됩니다. 다운로드 가능한 배송 가격표는 참고용입니다. 정확한 배송 비용은 영업 담당자가 제공하는 최종 견적을 참조하십시오.
