설명

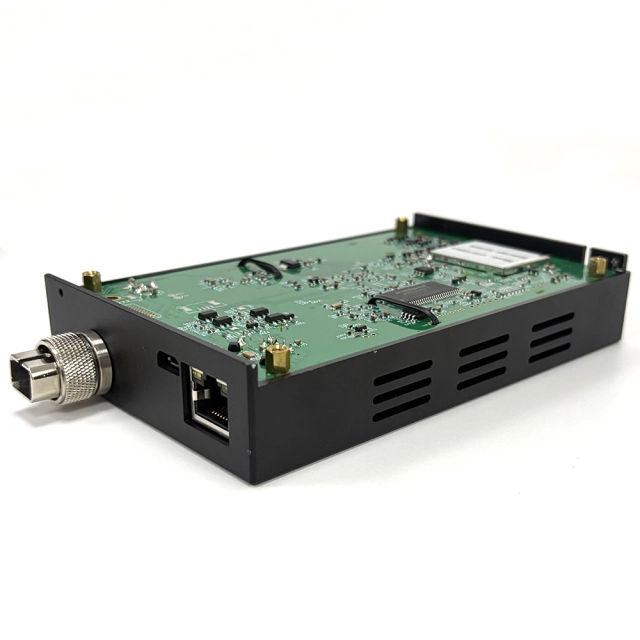

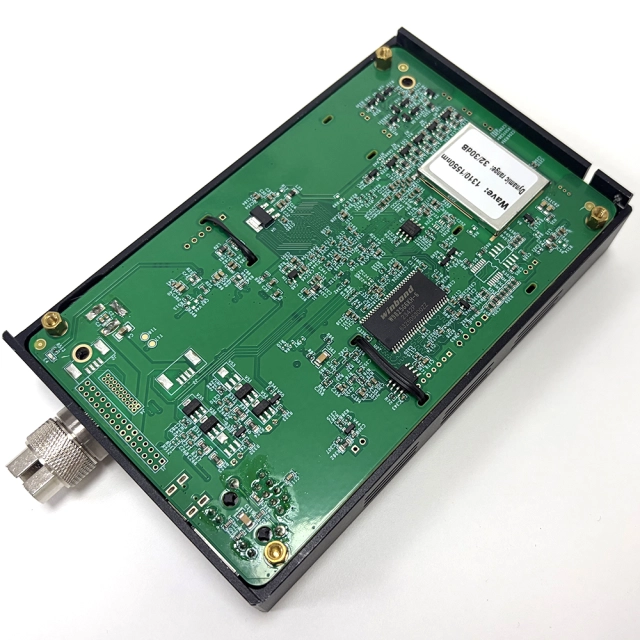

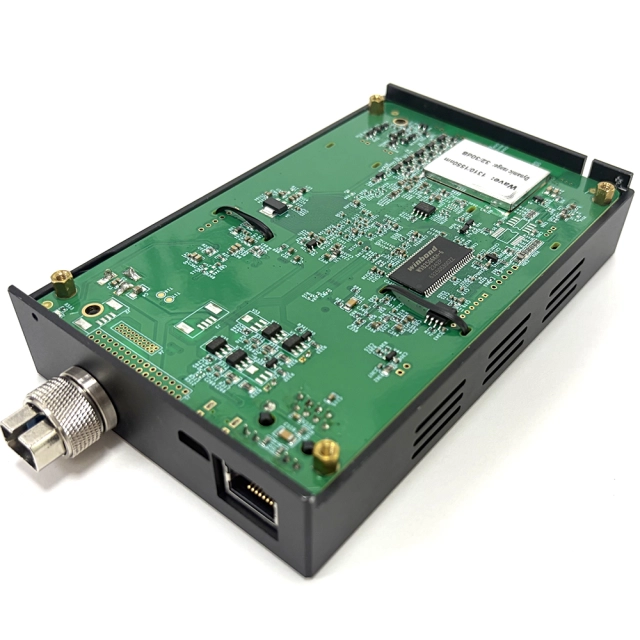

FirstFiber Technologies에서 개발한 모듈형 커널 OTDR은 광 인터페이스 및 데이터 처리 장치를 포함한 핵심 기능 구성 요소를 통합합니다. 원활한 2차 개발을 용이하게 하기 위해 외부 이더넷 인터페이스를 제공하며, 상태 모니터링 및 모듈 매개변수 구성과 같은 기본 제어 작업을 위해 설계된 직렬 포트도 함께 제공합니다.
콤팩트하고 비용 효율적이며 편리하고 효율적인 설계를 특징으로 하는 이 모듈은 전체 광섬유 링크에서 실시간 오류 조건을 정확하게 찾아내도록 설계되었습니다. 광섬유 배포, 일상적인 유지보수, 현장 작업 및 고장 분석에 널리 적용할 수 있습니다.
작동 원리

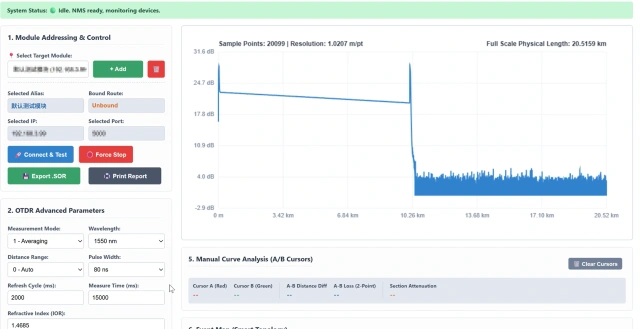

이 모듈은 이더넷을 통해 호스트 컴퓨터(PC 또는 임베디드 시스템)에 연결하여 작동합니다. 호스트 컴퓨터는 OTDR 모듈에 측정 명령을 발행하고 반환된 데이터를 수신하는 것만으로 전체 워크플로우를 관리합니다.
2차 개발 및 통합
사용자 정의 2차 개발을 지원하는 이 모듈은 사용자가 자체 전문 OTDR 장비 또는 광섬유 온라인 모니터링 시스템을 신속하게 프로토타이핑할 수 있도록 합니다. 인간-기계 인터페이스(HMI/GUI) 개발만 필요하므로 사용자는 OTDR R&D 주기를 크게 단축할 수 있습니다. 또한 이 모듈은 다른 광 통신 장비 또는 시스템에 쉽게 내장되어 통합 OTDR 기능을 제공할 수 있습니다.
주요 기능:
- 플러그 앤 플레이 이더넷 인터페이스: 연결성 및 통합을 간소화합니다.
- 고속 데이터 전송 및 분석: 빠르고 효율적인 처리를 보장합니다.
- 자동 OTDR 트레이스 분석: 지능적이고 자동화된 이벤트 및 오류 식별을 제공합니다.
RS-232 직렬 인터페이스 구성
직렬 인터페이스는 주로 IP 주소 조회 및 저속 데이터 통신에 사용됩니다. 기본 보드율은 460800 bps이며, 소프트웨어 명령을 통해 수정할 수 있습니다.
| 매개변수 | 값 |
| 기본 보드율 | 460800 |
| 데이터 비트 | 8 |
| 정지 비트 | 1 |
| 패리티 비트 | 없음 |
| 흐름 제어 | 없음 |
이더넷 포트 구성
이더넷 인터페이스는 모듈형 OTDR의 고속 데이터 통신 포트 역할을 하며, 주로 이더넷을 통한 모듈 제어에 사용됩니다. IP 주소 구성은 직렬 포트 또는 네트워크 포트를 통해 수정할 수 있습니다.
| 유형 | RJ45 이더넷 포트 |
| 속도 | 10/100M |
| IP | 192.168.111.249 |
| 마스크 | 255.255.255.0 |
| 게이트웨이 | 192.168.111.1 |
| 포트 | 5000 |
FirstFiber Technologies 상위 컴퓨터 소프트웨어로 제어할 수 있도록 모듈형 커널 OTDR MK1000의 IP 주소를 구성하는 방법은 무엇입니까? PDF를 다운로드하십시오.
사양
| 펄스 폭 | 3ns, 5ns, 10ns, 20ns, 30ns, 50ns, 80ns, 100ns, 200ns, 300ns, 500ns, 1000ns, 2000ns, 3000ns, 5000ns, 8000ns, 10000ns, 2000ns |
| 테스트 범위 | 0.1km, 0.5km, 1.25km, 2.5km, 5km, 10km, 20km, 40km, 80km, 125km, 180km, 260km |
| 이벤트 불감대 1 | ≤ 1.5m |
| 감쇠 불감대 2 | ≤ 8m |
| 샘플링 간격 | 0.03 ~ 4 m |
| 최대 샘플링 포인트 | 64000 |
| IOR | 1.000000 ~ 2.000000 |
| 테스트 거리 불확실성 | ±(0.75m+ 샘플링 간격 +0.005%×테스트 범위) |
| 선형성 | ±0.05 dB/dB |
| 전원 | 일반 +12V (제한 범위 +6V~+19V) |
| 소비 전력 | ≤3W (25℃) |
| 통신 인터페이스 | 직렬 포트 RS-232C, 기본 보드율 460800 (구성 가능) 이더넷 인터페이스 10M/100M |
| 크기 | 150(W)×90(H)×30(D)mm |
| 작동 온도 | -10 ℃ ~ +50 ℃ |
| 보관 온도 | -40 ℃ ~ +70 ℃ |
| 습도 | ≤ 95% (비응축) |
참고
1. 일반적인 값. 펄스 폭 = 3 ns, 반사 손실 = 35 dB ~ 55 dB
2. 일반적인 값. 펄스 폭 = 3 ns, 반사 손실 = 55 dB
모델
| 모델 | 파장 | 동적 범위 |
| MK1000-S1 | 1550nm | 26dB |
| MK1000-S2 | 1550nm | 30dB |
| MK1000-S3 | 1550nm | 35dB |
| MK1000-S4 | 1550nm | 40dB |
| MK1000-S5 | 1550nm | 43dB |
| MK1000-A26 | 1625nm | 26dB |
| MK1000-A30 | 1625nm | 30dB |
| MK1000-A35 | 1625nm | 35dB |
| MK1000-A40 | 1625nm | 40dB |
| MK1000-A43 | 1625nm | 43dB |
| MK1000-B26 | 1650nm | 26dB |
| MK1000-B30 | 1650nm | 30dB |
| MK1000-B35 | 1650nm | 35dB |
| MK1000-B40 | 1650nm | 40dB |
| MK1000-B43 | 1650nm | 43dB |
| MK1000-D28 | 1310/1550nm | 28/26dB |
| MK1000-D32 | 1310/1550nm | 32/30dB |
| MK1000-D37 | 1310/1550nm | 37/32dB |
| MK1000-D42 | 1310/1550nm | 42/40dB |
| MK1000-D45 | 1310/1550nm | 45/43dB |
| MK1000-M1 | 850/1300nm | 24/26dB |
| MK1000-T2 | 1310/1550/1625nm | 42/40/40dB |
| MK1000-T3 | 1310/1550/1650nm | 42/40/40dB |
| MK1000-Q1 | 1310/1550/850/1300nm | 28/26/24/26dB |
다운로드
자주 묻는 질문

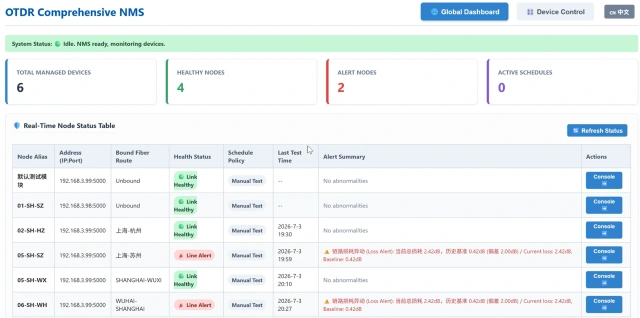

OTDR 모듈을 소프트웨어를 통해 자체 모니터링 시스템에 통합할 경우, 완전한 API/SDK를 제공할 수 있습니까?
예, 당사는 시스템 통합을 적극적으로 지원하며, 표준 SDK보다 훨씬 유연한 솔루션을 제공합니다. 당사의 기본 TCP/IP 통신 프로토콜과 16비트 16진수(Hex) 제어 명령 코드를 제공할 수 있습니다.
이는 개발자가 운영 체제 종속성이나 특정 라이브러리 제약을 무시할 수 있음을 의미합니다. 모니터링 시스템이 Linux, Windows 또는 임베디드 RTOS에서 실행되든 관계없이, 소프트웨어는 표준 네트워크 소켓을 전송하여 당사의 OTDR 하드웨어와 직접 통신하고 제어할 수 있습니다. 스캔 트리거, 펄스 폭 설정 및 원시 데이터 스트림 검색 방법에 대한 세부 정보를 담은 프로토콜 문서를 제공할 것입니다.
포장 및 배송
표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| MK1000 | 10 | 0.5 kg | 7 kg | 53x23x26cm |
비표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| MK1000 | 1 | 0.5 kg | 0.75 kg | 23x13x16cm |
FirstFiber Technologies의 모든 테스트 장비는 DHL Air Express를 통해 발송되며, 3~7일 이내에 전 세계 목적지에 도착합니다. 다운로드 가능한 배송 가격표는 참고용입니다. 정확한 배송 비용은 영업 담당자가 제공하는 최종 견적을 참조하십시오.
자주 묻는 질문
Q: 모듈형 커널 OTDR MK1000은 무엇입니까?
A: MK1000은 광 인터페이스와 데이터 처리 장치를 콤팩트한 폼 팩터에 통합한 OEM OTDR 커널 모듈입니다. 광 통신 장비, 맞춤형 테스트 장비 및 온라인 광섬유 모니터링 시스템에 내장하도록 설계되었습니다.
Q: 이 모듈의 소프트웨어 2차 개발은 어떻게 작동합니까?
A: OS에 제한된 SDK 대신, FirstFiber는 16비트 16진수 제어 명령 코드와 함께 기본 TCP/IP 통신 프로토콜을 제공합니다. 이를 통해 Linux, Windows 또는 임베디드 RTOS의 시스템 개발자는 네트워크 소켓을 직접 전송하여 스캔을 트리거하고, 매개변수를 구성하며, 원시 트레이스 데이터를 수신할 수 있습니다.
Q: 어떤 통신 인터페이스와 기본 네트워크 설정을 사용합니까?
A:
- 이더넷 인터페이스: 기본 IP 192.168.111.249, 서브넷 마스크 255.255.255.0, 게이트웨이 192.168.111.1, 포트 5000을 사용하는 10/100M RJ45 포트.
- RS-232 직렬 포트: 기본적으로 460800 bps 보드율(8 데이터 비트, 1 정지 비트, 패리티 없음, 흐름 제어 없음)로 구성됩니다.
Q: 주요 물리적 및 기술 사양은 무엇입니까?
A:
- 불감대: 이벤트 불감대 ≤ 1.5 m 및 감쇠 불감대 ≤ 8 m.
- 전원 요구 사항: 25°C에서 소비 전력 ≤ 3W인 +6V ~ +19V의 작동 전압 제한 범위(일반 +12V).
- 크기: 150 x 90 x 30 mm.
Q: 어떤 파장 및 동적 범위 옵션을 사용할 수 있습니까?
A: 이 모듈은 단일 모드(1550 nm, 1625 nm, 1650 nm), 이중 파장(1310/1550 nm), 다중 모드(850/1300 nm), 삼중 파장 및 사중 파장 옵션을 포함하여 최대 45 dB의 동적 범위로 다양한 구성으로 제공됩니다.
