설명

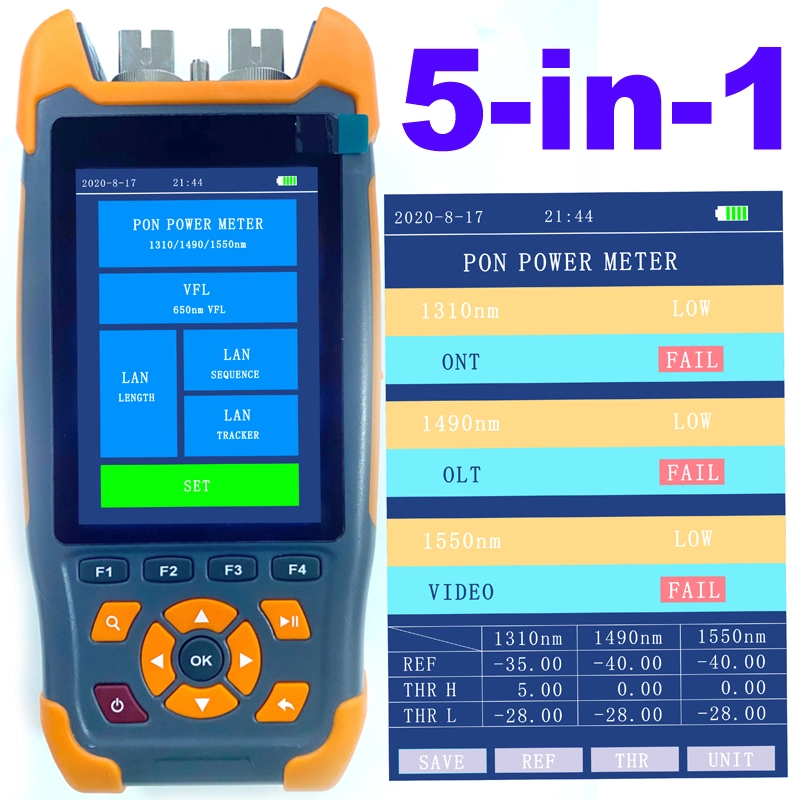

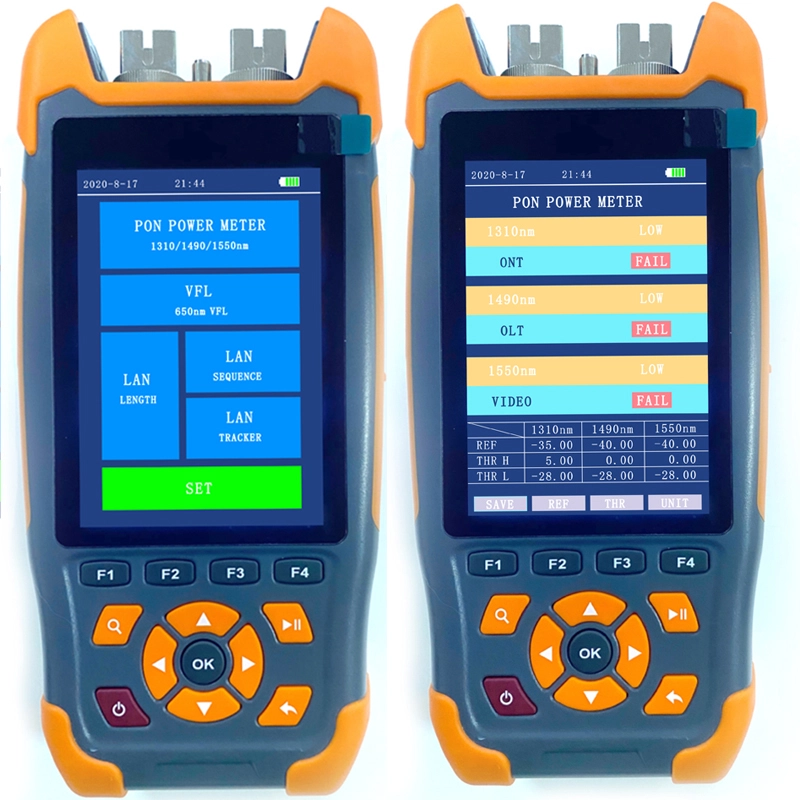

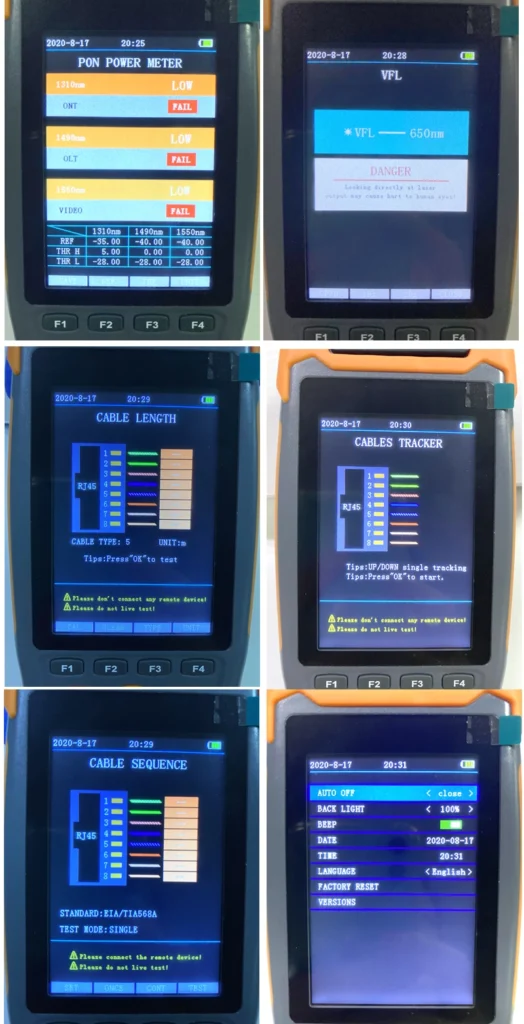

PON 파워 미터, 통합 기능:
1) 광케이블 단선 탐지기
2) RJ45 케이블 거리 측정 기능
3) RJ45 케이블 순서 테스트 기능
4) RJ45 케이블 추적 기능

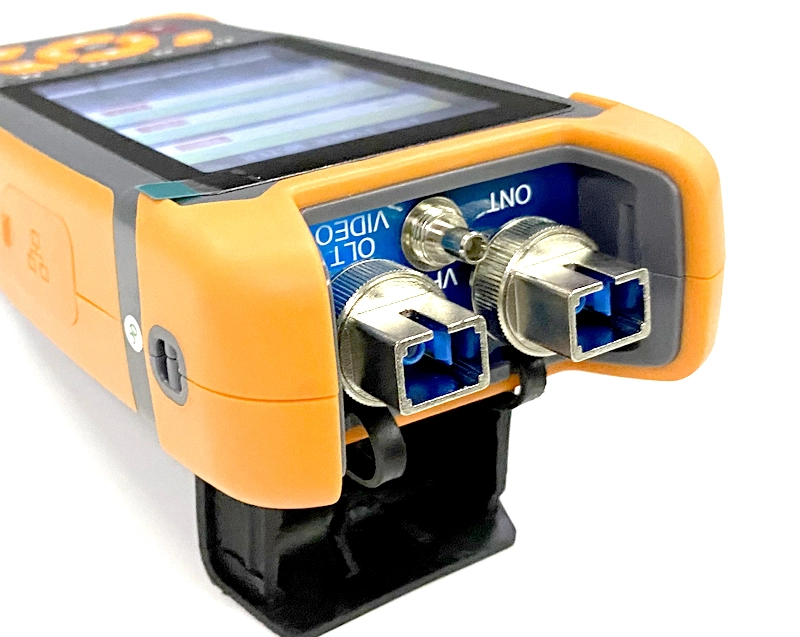

PON 파워 미터(PON 테스트 장비)는 OLT와 ONT 사이에 연결하여 사용할 수 있도록 PON 네트워크 구축 및 유지보수를 위해 특별히 설계되었습니다. 이 미터로 음성, 데이터, 비디오 신호(1310/1490/1550)를 온라인에서 동시에 측정할 수 있으며, 광 전력 값(1310/1490/1550)을 표시할 수 있습니다. 이것은 PON 네트워크 엔지니어 및 유지보수 작업자에게 유용한 현장 테스트 도구입니다.
특징
1. 휴대용, 쉬운 작동
2. PON 시스템의 3가지 파장 전력(1310nm, 1490nm, 1550nm)을 동시에 테스트 가능
3. 1310nm 버스트 모드 신호 테스트 가능
4. 트루 컬러 스크린
5. 사용자 친화적인 작동 인터페이스, 메시지 관리 및 작동 기능
6. 작업자 선택을 위한 10가지 임계값 그룹 제공, 통과 및 실패 상태 분석 및 표시
7. 상대값 선택 및 편집 기능
8. 관리 소프트웨어를 통해 임계값 설정, 데이터 업로드 및 파장 교정 가능
9. 자동 전원 끄기 (설정값에 따라)
10. 자동 백라이트 끄기 (설정값에 따라)
11. 6600mAh 리튬 배터리
12. 절전 설계 (저전압 자가 점검 및 전원 끄기)
13. 실시간 시계 표시
사양
| 표준 파장 | 1310nm | 1490nm | 1550nm |
| (업스트림) | (다운스트림) | (다운스트림) | |
| 통과 대역(nm) | 1260~1360 | 1470~1505 | 1535~1570 |
| 범위(dBm) | -50~+10 | -50~+10 | -45~+23 |
| 1310nm 격리(dB) | >40 | >40 | |
| 1490nm 격리(dB) | >40 | >40 | |
| 1550nm 격리(dB) | >40 | >40 | |
| 정확도 | |||
| 불확도(dB) | ±0.5 | ||
| 편광 의존 손실(dB) | <±0.25 | ||
| 선형성(dB) | ±0.1 | ||
| 통과 삽입 손실(dB) | <1.5 | ||
| 해상도 | 0.01dB | ||
| 단위 | dBm/xW | ||
