설명

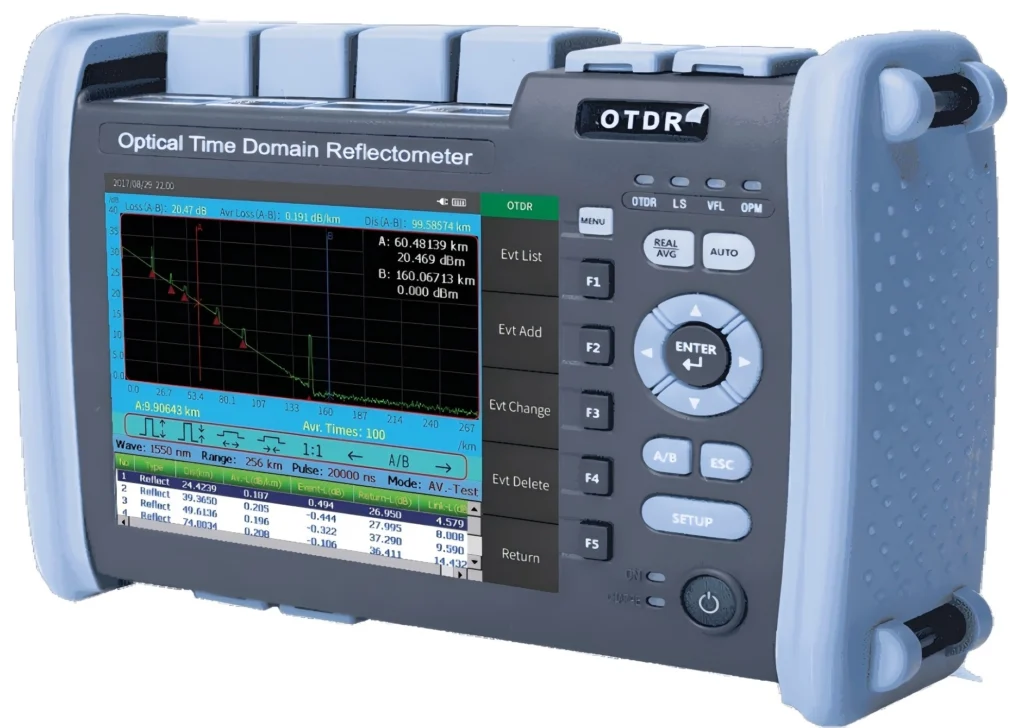

FF-990PRO 시리즈 OTDR에서 업그레이드된 스플리터 OTDR 광섬유 반사 측정기
1) 스플리터 테스트 성능 향상을 위한 “작은 펄스 폭에서 높은 동적 범위” 기능을 갖춘 새로운 레이저
2) 곡선(추적) 분석을 위한 새로운 알고리즘
| 모델 | 테스트 파장 | 동적 범위 | 이벤트/감쇠 불감대 |
| FF-990PRO-PD1 | 1310/1550nm | 37/35dB | 0.8/6m (스플리터: 30m) |
| FF-990PRO-PS1 | 1625nm | 38dB | 0.8/6m (스플리터: 30m) |
| FF-990PRO-PS2 | 1650nm | 38dB | 0.8/6m (스플리터: 30m) |
| FF-990PRO-PT1 | 1310/1550/1625nm | 38/36/36dB | 0.8/6m (스플리터: 30m) |
| FF-990PRO-PT2 | 1310/1550/1625nm | 40/38/38dB | 0.8/6m (스플리터: 30m) |
| FF-990PRO-PT3 | 1310/1550/1625nm | 42/40/40dB | 0.8/6m (스플리터: 30m) |
| FF-990PRO-PT4 | 1310/1550/1650nm | 38/36/36dB | 0.8/6m (스플리터: 30m) |
하나의 장치에 모든 기능
– OTDR (자동 테스트/평균 테스트/실시간 테스트)
– 이벤트 맵
– 광 비주얼 고장 탐지기 (VFL)
– 광 파워 미터 (OPM)
– 광원 (OLS)
– 보고서 인쇄 (PC 소프트웨어)
– 광섬유 현미경 (선택 사항)
– 원격 제어 (선택 사항)
1×2, 1×4, 1×8, 1×16, 1×32 채널 스플리터 테스트에 더 적합합니다.
사양
| 일반 | |
| 크기 | 227×160×70mm 1.2 kg (배터리 포함) |
| 디스플레이 | LED 백라이트 TFT-LCD (터치 스크린) |
| 인터페이스 | USB 1개, 미니 USB 1개, OTDR 포트 2개, VFL 포트 1개, 파워 미터 포트 1개, 충전 포트 1개 |
| 전원 공급 | 입력: 100V(AC) ~ 240V(AC), 50~60Hz; 출력: 12V(DC) ~ 19V(DC), 1.5A |
| 배터리 | 리튬 배터리 7.4V, 5200mAh (항공 운송 인증 포함) 작동 시간: 8시간 충전 시간: <3시간 (전원 끔) |
| 절전 | 백라이트 끄기: 비활성화/1~99분 자동 종료: 비활성화/1~99분 |
| 데이터 저장 | 내부 메모리: 4GB (약 40,000개 곡선 그룹) |
| 언어 | 영어, 스페인어, 포르투갈어 등 맞춤형 |
| 작동 온도 및 습도 | -10℃~+50℃, ≤95% (비응축) |
| 보관 온도 및 습도 | -40℃~+70℃, ≤95% (비응축) |
| 테스트 매개변수 | |
| 펄스 폭 | 3ns,5ns,10ns,30ns,50ns,80ns,160ns,320ns,500ns,800ns,1μs,3μs,5μs,8μs,10μs,20us |
| 거리 범위 | 0.5km, 1km, 2km, 4km, 8km, 16km, 32km, 64km, 128km, 256km |
| 샘플링 해상도 | 최소 16cm |
| 샘플링 포인트 | 최대 256,000 포인트 |
| 선형성 | ≤0.05dB/dB |
| 평균화 횟수 | 1~3000 |
| 자동 꺼짐 | 꺼짐, 15분, 30분, 1시간, 2시간, 4시간 |
| 거리 정확도 | ±(0.75m+측정 거리×3×10 +샘플링 해상도) (IOR 불확실성 제외) |
| 화면 백라이트 | ≤100 |
| IOR 설정 | 1.0000~2.0000, 0.00001 단계 |
| 단위 | km, mi, ft |
| VFL 모듈 | |
| 파장(±20nm) | 650nm |
| 출력 전력 | 10mW,CLASSII B |
| 범위 | 10km |
| 모드 | CW/2Hz |
| OPM 모듈 | |
| 파장 | 850/980/1300/1310/1490/1550/1625nm |
| 커넥터 | 2.5mm 범용 |
| 테스트 범위 | -50~+26dBm |
| 불확실성 | ±5% |
| 광원 | |
| 레이저 유형 | FP-LD |
| 출력 전력 | -5dBm |
| 커넥터 | SC/FC |
| 안정성 | CW,±0.5dB/15분 (15분 예열 후 테스트) |
다운로드
인증서
| 인증명 | 인증 번호 | 발급 기관 |
|---|---|---|
| FCC | ENS2505030001E01001C | EMTEK |
| CE EMC | ENS2505030001E00901C | EMTEK |
| RoHS | EGZ2505030001C00503R | EMTEK |
| CE LVD | HTT190304031L | HTT |
| CE EMC | HTT190304031E | HTT |
| ISO9001 | Q86160662482 | INNOVER |
| PPWR | SHAEC26027144701 | SGS |
| PPWR | SHAEC26028105501 | SGS |
| PPWR | SHAEC26028105501 | SGS |
| PPWR | SHAEC26028105501 | SGS |
맞춤 제작
FirstFiber Technologies는 라이트 맞춤 제작과 딥 맞춤 제작의 두 가지 맞춤 제작 서비스를 제공합니다. 자세한 내용은 여기에서 확인하실 수 있습니다.
FF-990PRO OTDR 기반의 라이트 맞춤 제작을 원하시면 아래 지침에 따라 요구 사항을 제공해 주십시오. 딥 맞춤 제작을 선호하시면 당사 영업팀에 문의하여 세부 사항을 논의해 주십시오.
| 지침 | |
| 모델 번호 | 최대 8자, 특수 문자 허용 안 됨. |
| 로고 | 고해상도. (.jpg, .bmp, .psd, .cdr 등) |
| 부팅 화면 | 800×480 px, .bmp 형식, 16비트 색상 깊이 |
| 언어 | 필드 목록의 영어 버전을 요청하려면 영업팀에 문의하십시오. |
라이트 맞춤 제작 (모델, 로고, 언어)은 100% 무료이며, 최소 주문 수량은 5개입니다.
포장 및 배송
표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| FF-990PRO | 5 | 12.5 KG | 15 KG | 53x75x29cm |
비표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| FF-990PRO | 1 | 2.5 KG | 3 KG | 26x20x16cm |
FirstFiber Technologies의 모든 테스트 장비는 DHL 항공 특송을 통해 전 세계 목적지에 3~7일 이내에 배송됩니다. 다운로드 가능한 배송 가격표는 참고용입니다. 정확한 배송 비용은 영업 담당자가 제공하는 최종 견적을 참조하십시오.
러시아 세관을 통한 DHL 배송 통관의 어려움으로 인해, 당사는 중국 헤이허와 러시아 아무르 지역의 수도인 블라고베셴스크의 국경 물류 제공업체 및 현지 러시아 물류 네트워크와 협력하여 러시아 고객에게 빠른 배송을 보장합니다.
자주 묻는 질문
Q: FF-990PRO OTDR은 당사 네트워크 인프라의 광 스플리터를 통해 효과적으로 테스트할 수 있습니까?
A: 예, FF-990PRO는 광섬유 스플리터용 OTDR로 명시적으로 설계되었습니다. 이 제품은 높은 동적 범위와 감소된 펄스 폭을 특징으로 하는 새로운 레이저를 사용하여 스플리터 테스트 중 성능을 특별히 향상시킵니다. 이 장치는 1×2, 1×4, 1×8, 1×16, 1×32 채널 스플리터 테스트에 이상적입니다.
Q: 당사는 기업 브랜딩을 적용하여 이 장치를 현장 기술자에게 배포해야 합니다. 맞춤 제작을 제공하며, 요구 사항은 무엇입니까?
A: FirstFiber Technologies는 “라이트” 및 “고급” 맞춤 제작 서비스를 모두 제공합니다. 라이트 맞춤 제작은 100% 무료이며, 맞춤형 모델 번호 (특수 문자 없이 최대 8자), 고해상도 로고, 맞춤형 16비트 부팅 화면 (800 × 480 px), 언어 옵션을 포함합니다. 이 무료 맞춤 제작의 최소 주문 수량(MOQ)은 5개입니다.
Q: 기술자들이 휴대하는 장비의 양을 줄이기 위해 이 모델에는 어떤 추가 테스트 기능이 통합되어 있습니까?
A: FF-990PRO는 여러 기능을 하나의 장치에 통합합니다. 표준 OTDR 테스트 (자동, 평균, 실시간) 외에도 이벤트 맵, 광 비주얼 고장 탐지기 (VFL), 광 파워 미터 및 광원 (OLS)을 포함합니다. 또한 보고서 인쇄를 위한 PC 소프트웨어를 지원합니다.
Q: 다양한 네트워크 요구 사항에 대해 어떤 특정 파장 및 동적 범위 구성을 선택할 수 있습니까?
A: FF-990PRO 시리즈는 모델에 따라 다양한 구성을 제공합니다.
- 이중 파장: FF-990PRO-PD1은 1310/1550 nm에서 37/35 dB의 동적 범위로 테스트합니다.
- 단일 파장: FF-990PRO-PS1 (1625 nm) 및 FF-990PRO-PS2 (1650 nm)는 모두 38 dB의 동적 범위를 제공합니다.
- 삼중 파장: FF-990PRO-PT1 (1310/1550/1625 nm)과 같은 모델은 38/36/36 dB에서 시작하여 42/40/40 dB의 동적 범위를 가진 FF-990PRO-PT3까지 확장됩니다. 또한 1310/1550/1650 nm에서 38/36/36 dB의 PT4 모델도 있습니다. 모든 모델은 0.8/6 m의 이벤트/감쇠 불감대를 특징으로 합니다.
Q: 대량 주문 시 장치는 어떻게 포장되며, 예상 배송 기간은 어떻게 됩니까?
A: 표준 포장의 경우, 상자당 5개의 품목이 배송됩니다. 표준 상자는 53 x 75 x 29 cm이며, 순중량은 12.5 kg, 총중량은 15 kg입니다. 모든 테스트 장비는 DHL Express를 통해 전 세계로 배송되며, 전 세계 배송은 일반적으로 3~7일이 소요됩니다.
