설명

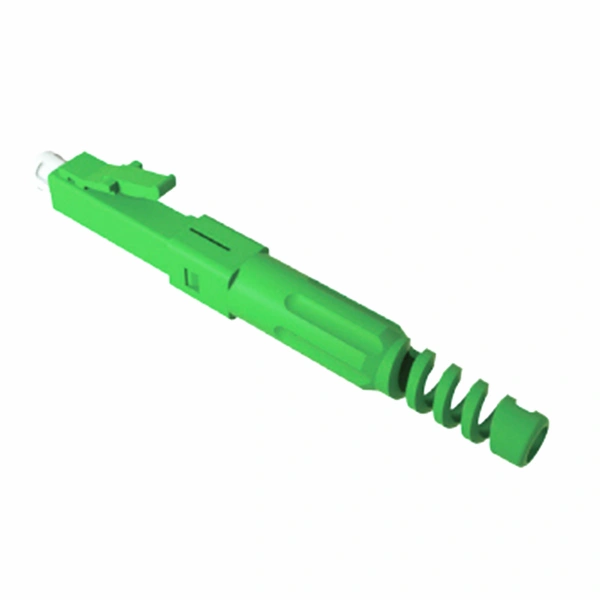

3.0mm, 2.0mm 및 0.9mm 실내 케이블용 ELC920H-APC LC/APC 고속 커넥터 광섬유 현장 조립 커넥터
특징
– 공장에서 광섬유 내장 및 연마;
– 내부에 매칭 젤 포함;
– 다양한 상황에 적용 가능;
– 다양한 조립 작업 습관에 부합；
– 나사형, 총 길이: 53.3mm (소프트 테일 포함)
– Ø2.0 및 Ø3.0 실내 케이블, 0.9mm 인비저블 케이블에 적용;
– 광섬유 코팅 직경: 900 μm;
– 인장 강도: ≥50N/2분
항목 | 매개변수 |
케이블 범위 | 3.0mm & 2.0mm & 0.9mm 케이블 |
광섬유 직경 | 125μm ( 652 & 657 ) |
코팅 직경 | 900μm |
모드 | SM |
작업 시간 | 약 1분 (광섬유 사전 설정 제외) |
삽입 손실 | ≤ 0.3 dB(1310nm & 1550nm), 최대 ≤ 0.5 dB |
반사 손실 | APC의 경우 ≥55dB |
성공률 | >98% |
재사용 횟수 | ≥5 회 |
베어 광섬유 조임 강도 | >3N |
인장 강도 | >50N/2분 |
온도 | -40~+85℃ |
온라인 인장 강도 테스트 (20 N) | IL ≤ 0.3dB |
기계적 내구성 (500회) | IL ≤ 0.3dB |
낙하 테스트 (4m 콘크리트 바닥, 각 방향 1회, 총 3회) | IL ≤ 0.3dB |
자주 묻는 질문
Q1: ELC920H-UPC 고속 커넥터는 어떤 케이블 크기를 지원합니까?
A: 이 커넥터는 3.0mm, 2.0mm 실내 케이블 및 0.9mm 인비저블/실내 케이블과 호환됩니다.
Q2: 광학 성능 사양(삽입 손실 및 반사 손실)은 무엇입니까?
A: 이 제품은 1310nm/1550nm에서 일반적인 삽입 손실 ≤ 0.3dB (최대 ≤ 0.5dB)과 UPC 연마의 경우 반사 손실 ≥ 50dB를 특징으로 합니다.
Q3: 현장 조립은 얼마나 빠르며, 커넥터를 재사용할 수 있습니까?
A: 현장 설치는 약 1분 (광섬유 사전 설정 제외)이 소요되며 성공률은 98% 이상입니다. 최소 5회 재사용할 수 있습니다.
Q4: ELC920H-UPC 커넥터의 주요 설계 특징은 무엇입니까?
A: 이 제품은 사전 내장된 공장 연마 단일 모드 광섬유 (G.652 & G.657), 내부 굴절률 일치 젤, 나사형 구조, 그리고 소프트 테일을 포함한 총 길이 53.3mm를 특징으로 합니다.
