설명

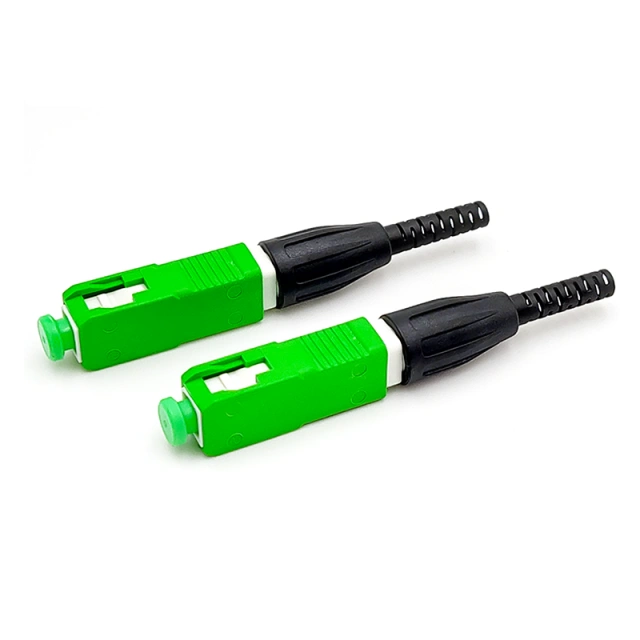

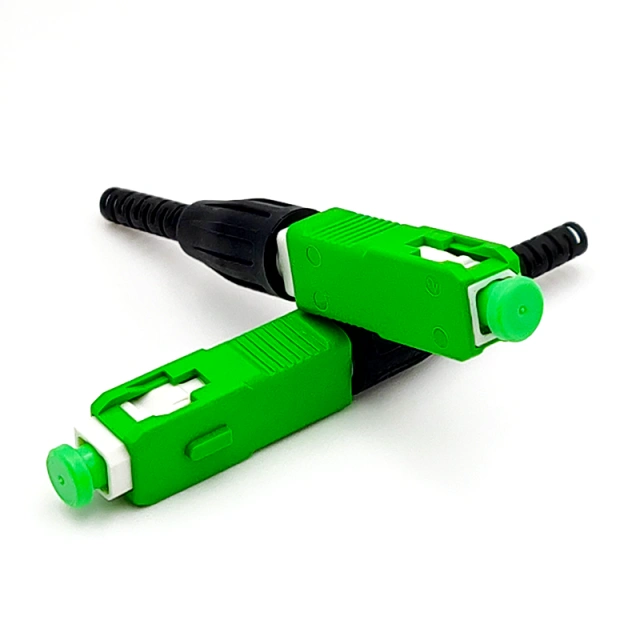

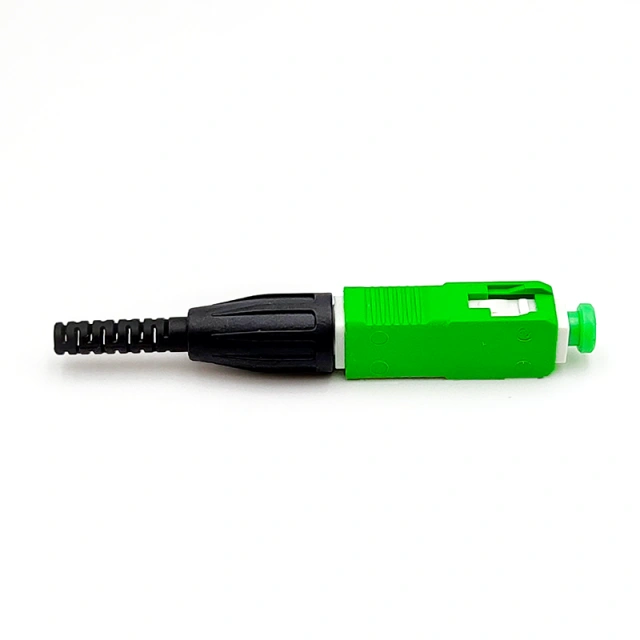

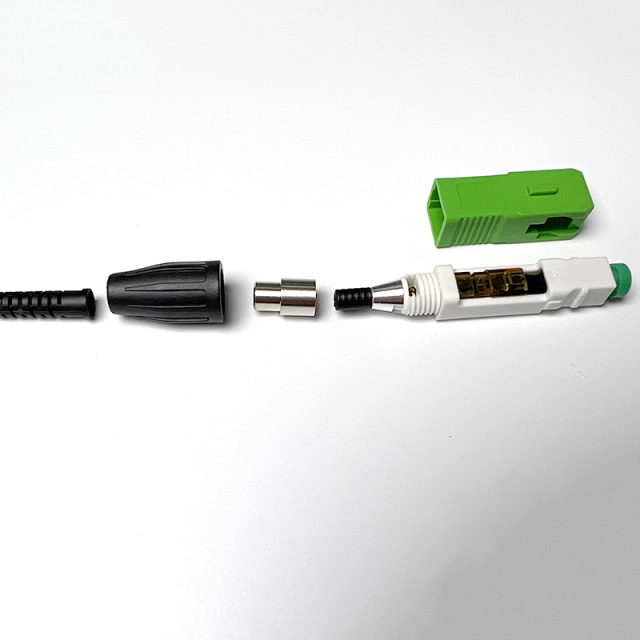

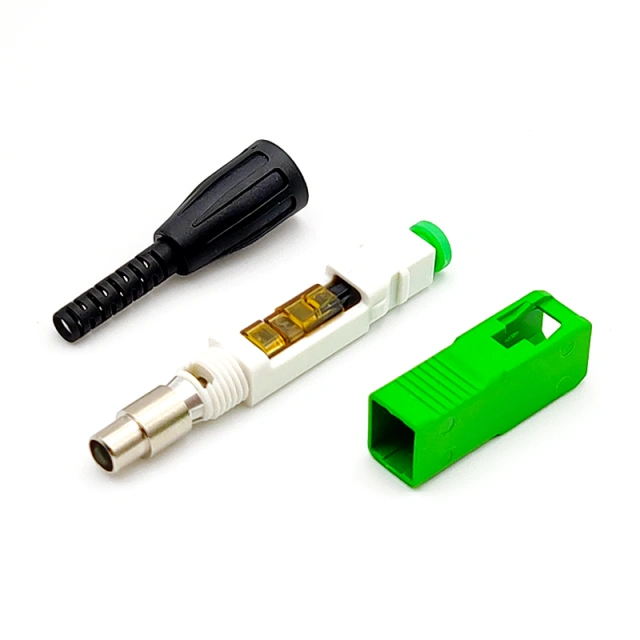

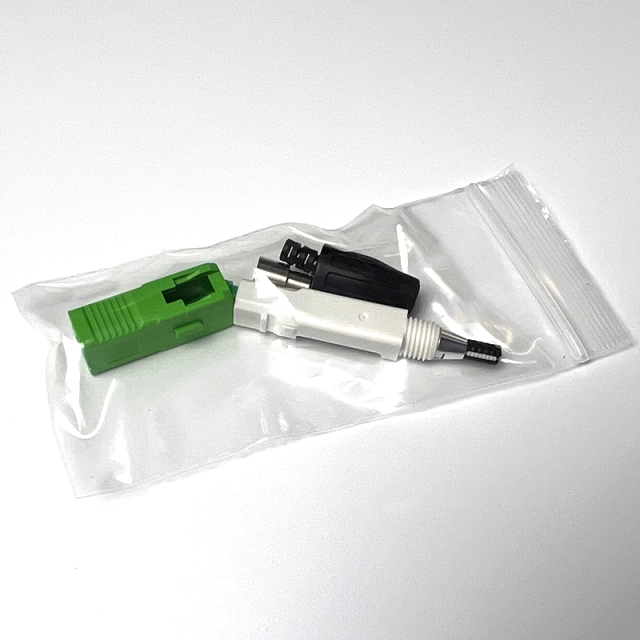

3.0mm, 2.0mm 및 0.9mm 광케이블용 ESC920H-APC SC/APC 고속 커넥터 FTTH 광 현장 조립 커넥터
특징
1. FTTH 프로젝트에 사용 가능
2. 현장 고속 설치용
3. 일반 삽입 손실 0.3dB
4. 3.0mm, 2.0mm 및 0.9mm 케이블용
5. 1분 미만 설치
6. 신뢰할 수 있는 우수한 광학 성능
7. Telcordia GR-326-COR에 따른 케이블 인장 테스트 준수
8. 표준 YD/T 2341.1-2011
| 항목 | 매개변수 |
| 케이블 범위 | 3.0mm 및 2.0mm 케이블 및 0.9mm 케이블 |
| 광섬유 직경 | 125μm (652 및 657) |
| 코팅 직경 | 900μm |
| 모드 | SM |
| 작동 시간 | 약 1분 (광섬유 사전 설정 제외) |
| 삽입 손실 | ≤ 0.3dB(1310nm 및 1550nm), 최대 ≤ 0.5dB |
| 반사 손실 | APC용 ≥55dB |
| 성공률 | >98% |
| 재사용 횟수 | ≥5회 |
| 나선 조임 강도 | >3N |
| 인장 강도 | >50N |
| 온도 | -40~+85℃ |
| 온라인 인장 강도 테스트 (20N) | IL ≤ 0.3dB |
| 기계적 내구성 (500회) | IL ≤ 0.3dB |
| 낙하 테스트 (4m 콘크리트 바닥, 각 방향 1회, 총 3회) | IL ≤ 0.3dB |
| 커넥터 길이 | 45.5mm |
자주 묻는 질문
Q1: ESC920H SC/APC 고속 커넥터는 어떤 케이블 크기와 연마 유형을 지원합니까?
A: 이 커넥터는 SC/APC 연마 방식을 특징으로 하며 3.0mm, 2.0mm 및 0.9mm 광케이블과 호환됩니다.
Q2: 이 SC/APC 커넥터의 주요 광학 성능 사양은 무엇입니까?
A: 1310nm 및 1550nm 파장에서 일반 삽입 손실 ≤ 0.3dB (최대 ≤ 0.5dB)를 제공하며, 반사 손실은 ≥ 55dB입니다.
Q3: 현장 조립에는 얼마나 걸리며, 커넥터는 재사용 가능합니까?
A: 설치는 약 1분 (광섬유 사전 설정 제외)이 소요되며 성공률은 98%를 초과합니다. 커넥터는 최소 5회 재사용할 수 있습니다.
Q4: 어떤 광섬유 유형과 산업 표준이 지원됩니까?
A: 900μm 코팅 직경을 가진 125μm 단일 모드 광섬유 (G.652 및 G.657)용으로 설계되었습니다. YD/T 2341.1-2011 표준 및 Telcordia GR-326-COR 케이블 인장 테스트를 준수합니다.
