설명

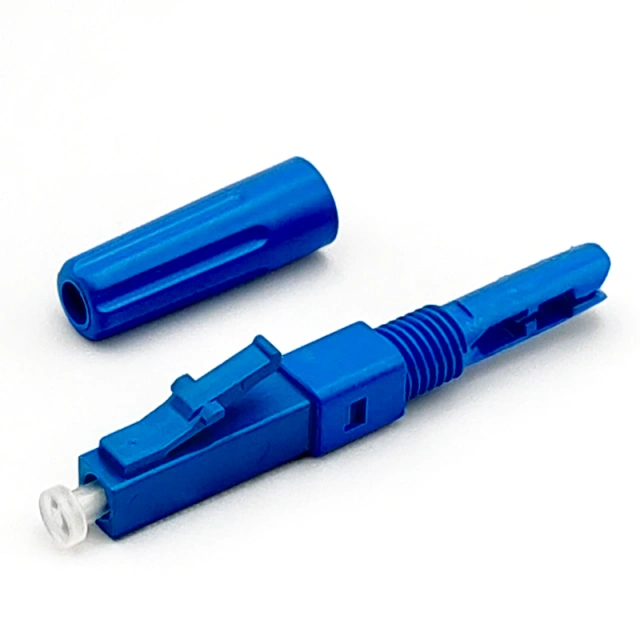

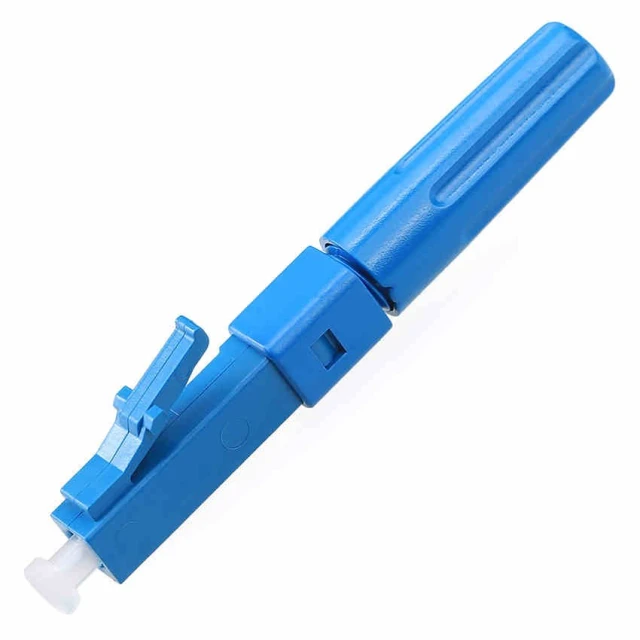

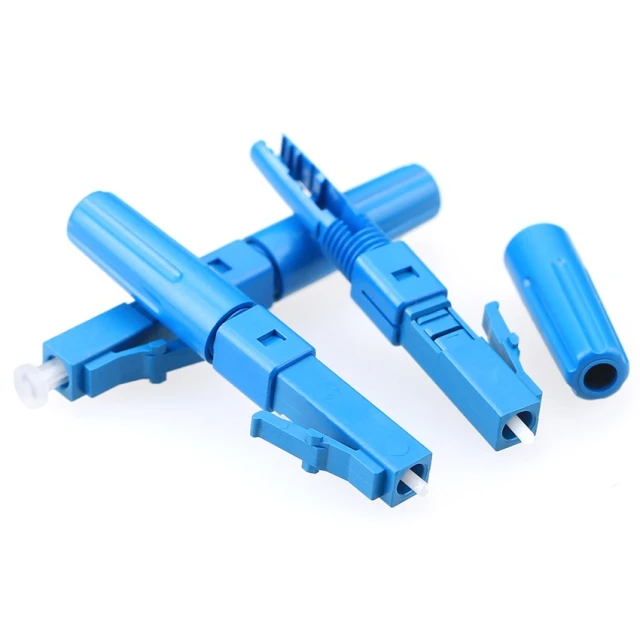

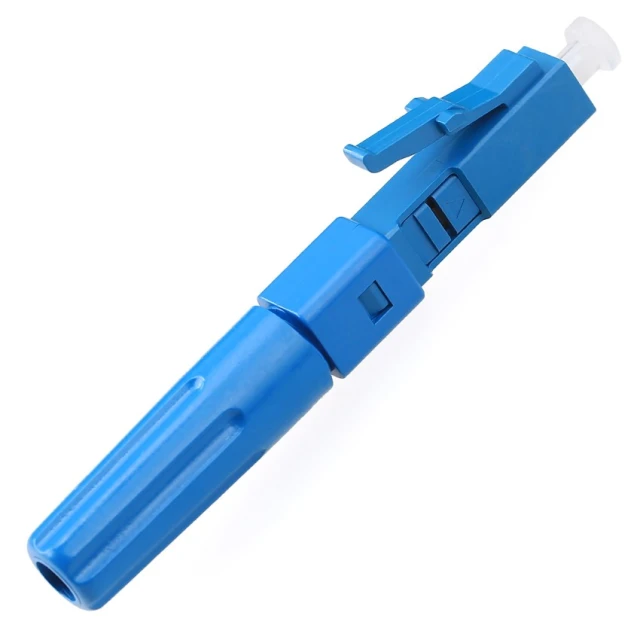

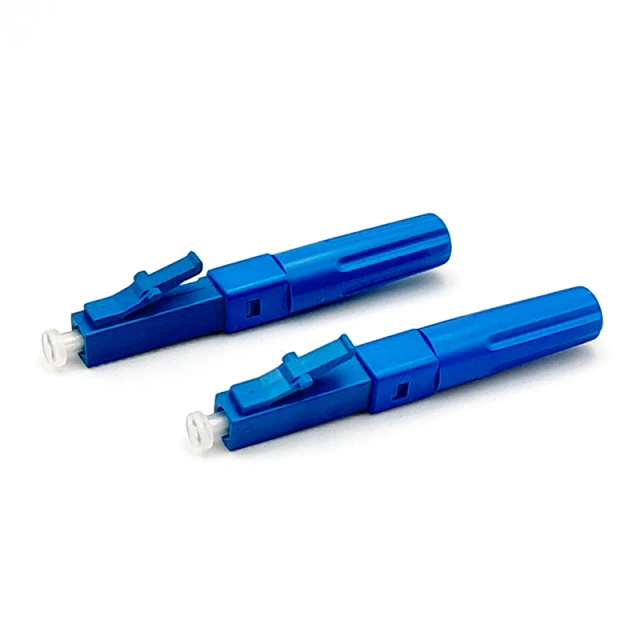

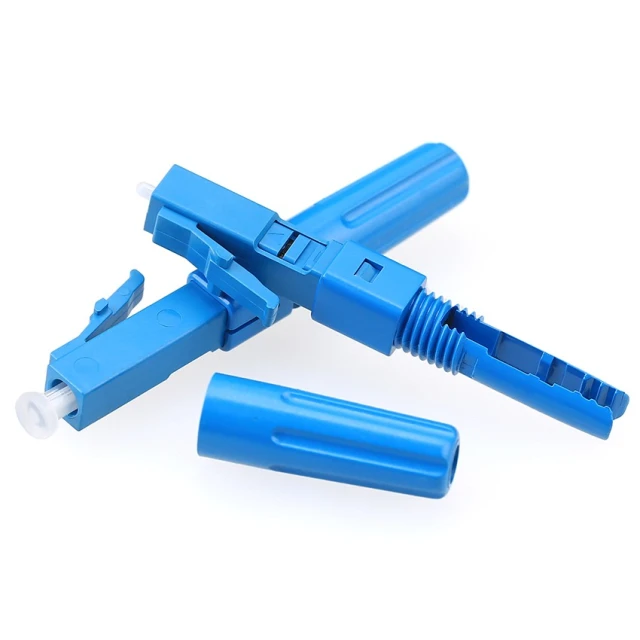

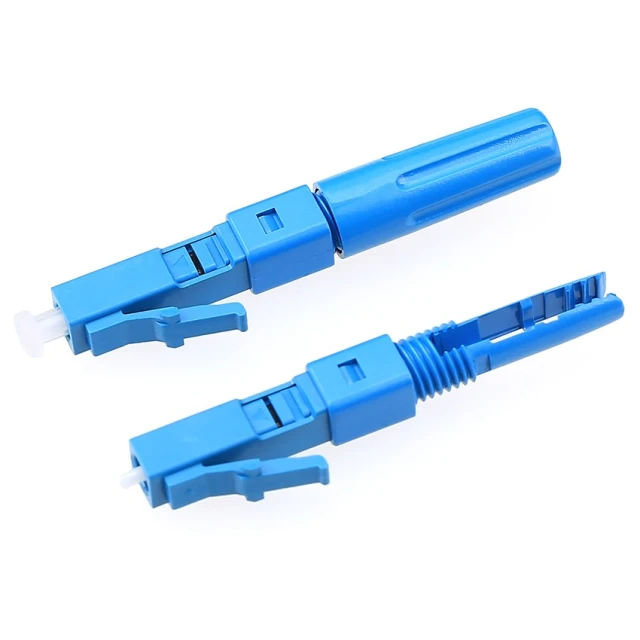

ELC925T-UPC LC/UPC 2.0×3.0mm 1.6×2.0mm 드롭 케이블, 3.0mm 2.0mm 실내 케이블, 0.9mm 투명 케이블용 광섬유 현장 조립형 고속 커넥터
특징
– 공장 연마된 광섬유 내장;
– 내부 매칭 젤;
– 다양한 상황에 적용 가능;
– 다양한 조립 작업 습관에 부합；
– 나사형, 총 길이: 53.3mm (소프트 테일 포함)
– 2.0×3.0mm 1.6×2.0mm 드롭 케이블, Ø2.0 및 Ø3.0 실내 케이블, 0.9mm 투명 케이블에 적용;
– 광섬유 코팅 직경: 250μm, 900μm;
– 인장 강도: ≥30N/2분
사양
항목 | 사양 |
케이블 범위 | 2.0×3.0mm 1.6×2.0mm 드롭 케이블 3.0mm 2.0mm 실내 케이블 0.9mm 투명 케이블 |
광섬유 직경 | 125μm ( 652 및 657 ) |
코팅 직경 | 900μm |
모드 | SM |
작업 시간 | 약 4분 (광섬유 사전 설정 제외) |
삽입 손실 | ≤ 0.3dB (1310nm 및 1550nm), 최대 ≤ 0.5dB |
반사 손실 | UPC의 경우 ≥50dB |
성공률 | >98% |
재사용 횟수 | ≥5회 |
베어 광섬유 조임 강도 | >3N |
인장 강도 | >30N/2분 |
온도 | -40~+85℃ |
온라인 인장 강도 테스트 (20N) | IL ≤ 0.3dB |
기계적 내구성 (500회) | IL ≤ 0.3dB |
낙하 테스트 (4m 콘크리트 바닥, 각 방향 1회, 총 3회) | IL ≤ 0.3dB |
커넥터 길이 | 40mm |
자주 묻는 질문
Q1: ELC925T-UPC 고속 커넥터와 호환되는 케이블 유형 및 크기는 무엇입니까?
A: 이 커넥터는 2.0×3.0mm 및 1.6×2.0mm 드롭 케이블, 3.0mm 및 2.0mm 실내 케이블, 그리고 0.9mm 투명 케이블을 지원합니다.
Q2: 주요 광학 성능 사양은 무엇입니까?
A: 이 제품은 1310nm 및 1550nm 파장에서 일반적인 삽입 손실 ≤ 0.3dB (최대 ≤ 0.5dB)을 가지며, UPC 연마의 경우 반사 손실은 ≥ 50dB입니다.

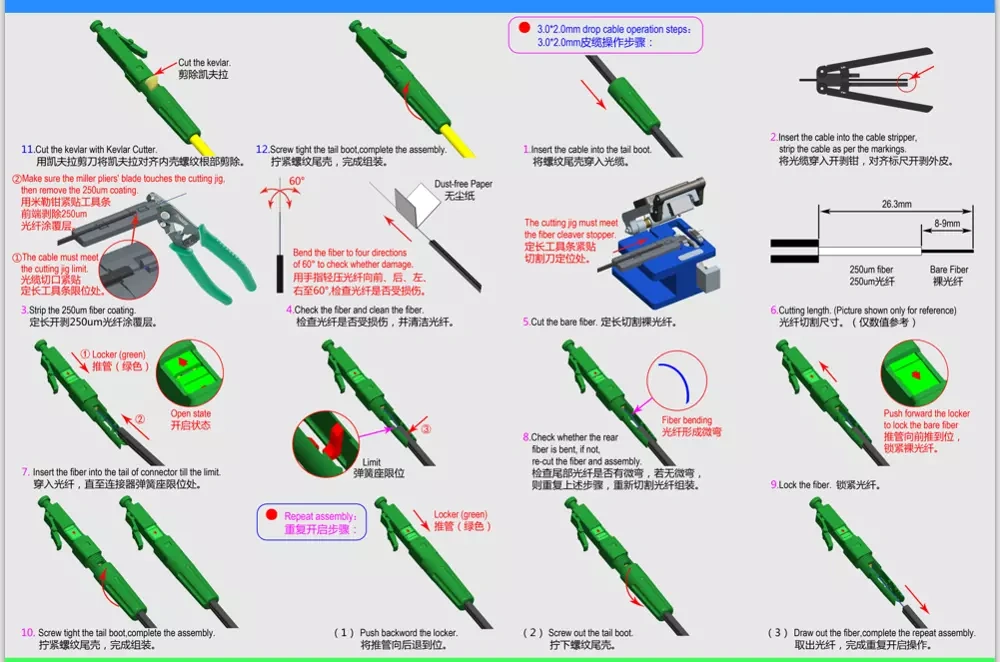

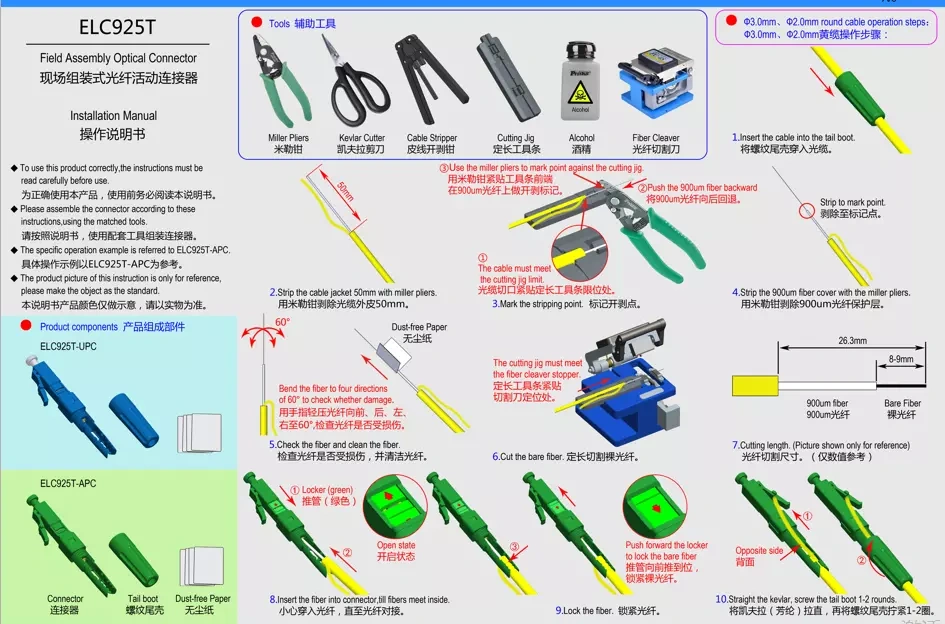

Q3: 현장 조립에는 얼마나 걸리며, 커넥터를 재사용할 수 있습니까?
A: 조립은 약 4분 (광섬유 사전 설정 제외)이 소요되며, 성공률은 98%를 초과합니다. 최소 5회 재사용 가능합니다.
Q4: ELC925T-UPC 커넥터의 주요 설계 특징은 무엇입니까?
A: 이 제품은 사전 내장된 공장 연마 단일 모드 광섬유 (125μm G.652 및 G.657), 내부 인덱스 매칭 젤, 소프트 테일을 포함한 총 길이 53.3mm의 나사형 구조, 그리고 ≥ 30N/2분의 인장 강도를 특징으로 합니다.
