설명

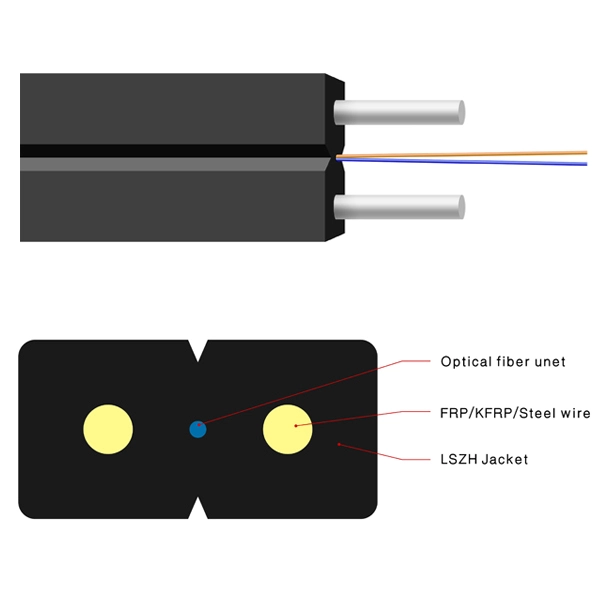

FTTH 드롭 케이블은 광섬유 유닛이 중앙에 위치합니다. 두 개의 평행한 광섬유 강화 플라스틱(FRP)이 양쪽에 배치됩니다. 케이블은 검은색 또는 유색 LSZH 외피로 마감됩니다.
FIRSTFIBER TECHNOLOGIES DROP CABLE 1C G.657A1 SM LSZH ****M 케이블에 인쇄됨
특징
– 특수 저굴곡 민감성 광섬유는 높은 대역폭과 우수한 통신 전송 특성을 제공합니다.
– 두 개의 평행한 FRP 인장 부재는 광섬유를 보호하기 위한 우수한 압착 저항 성능을 보장합니다.
– 간단한 구조, 가벼운 무게 및 높은 실용성
– 새로운 플루트 디자인으로 쉽게 피복을 벗기고 접속할 수 있어 설치 및 유지보수가 간편합니다.
– 저연, 무할로겐 및 난연성 외피
표준
표준 YD/T 1997-2009를 준수합니다.
광학적 특성
| G.652 | G.655 | G.657 | 50/125μm | 62.5/125μm | ||
| 감쇠 (+20℃) | @850nm | – | – | – | ≤3.5B/km | ≤3.5B/km |
| @1300nm | – | – | – | ≤1.5B/km | ≤1.5B/km | |
| @1310nm | ≤0.40/km | ≤0.4/km | ≤0.3/km | – | – | |
| @1550nm | ≤0.30/km | ≤0.30/km | ≤0.25/km | – | – | |
| 대역폭 (클래스 A) | @850 | – | – | – | ≥500MHZ·km | ≥20MHZ·km |
| @1300 | – | – | – | ≥1000MHZ·km | ≥600MHZ·km | |
| 개구수 | – | – | – | – | 0.200±0.015NA | 0.275±0.015NA |
| 케이블 차단 파장 λcc | – | ≤1260nm | ≤1480nm | ≤1260nm | – | – |
물리적 성능
| 광섬유 수 | 케이블 직경 (mm) | 케이블 중량(Kg/km) | 인장 강도 장기/단기 Term(N) | 압착 저항 장기/단기 (N/100m) | 굴곡 반경 정적/동적 (mm) |
| 1 | 2.0×3.0 | 8 | 100/200 | 1000/2200 | 15D/30D |
| 2 | 2.0×3.0 | 8 | 100/200 | 1000/2200 | 15D/30D |
| 4 | 2.0×3.0 | 8 | 100/200 | 1000/2200 | 15D/30D |
| 6 | 2.0×3.5 | 8.5 | 100/200 | 1000/2200 | 15D/30D |
| 8 | 2.0*4.0 | 9.0 | 100/200 | 1000/2200 | 15D/30D |
| 12 | 2.0*5.0 | 9.7 | 100/200 | 1000/2200 | 15D/30D |
자주 묻는 질문
Q1: GJXFH FTTH 플랫 드롭 케이블의 주요 구조 설계 및 적용 분야는 무엇입니까?
A: GJXFH (FTTH-ODC)는 FTTH 가입자 드롭 네트워크용으로 설계된 소형 플랫 드롭 케이블입니다. 이 케이블은 양쪽에 두 개의 평행한 광섬유 강화 플라스틱(FRP) 인장 부재로 보호되는 중앙 광섬유 유닛을 수용하며, 난연성 LSZH 외부 외피로 둘러싸여 있습니다.
Q2: 이 플랫 드롭 케이블이 가입자 드롭에 이상적인 주요 특징은 무엇입니까?
A: 주요 특징은 다음과 같습니다:
- 굴곡 불감 성능: 좁은 공간에서 고대역폭 및 안정적인 신호 전송을 위해 G.657A 저굴곡 민감성 광섬유를 사용합니다.
- 높은 압착 보호: 이중 평행 FRP 인장 부재는 기계적 압력으로부터 중앙 광섬유를 보호합니다.
- 간편한 유지보수: 새로운 플루트 디자인으로 피복을 쉽게 벗기고 현장 접속을 빠르게 할 수 있습니다.
- 난연성 LSZH 외피: 저연 무할로겐 외피는 실내/실외 전환 경로에서 환경 안전을 보장합니다.
Q3: 사용 가능한 코어 용량, 치수 및 중량은 무엇입니까?
A: 모든 코어 구성은 균일한 2.0 × 5.0 mm 외부 단면을 공유합니다. 코어 용량별 물리적 중량은 다음과 같습니다:
- 1, 2 및 4 코어: 20 kg/km 중량
- 6 코어: 21 kg/km 중량
- 8 코어: 23 kg/km 중량
- 12 코어: 25 kg/km 중량
Q4: 기계적 강도 등급 및 산업 표준 준수 사항은 무엇입니까?
A: 성능 사양 및 준수 매개변수는 다음과 같습니다:
- 표준: YD/T 1997-2009를 준수합니다.
- 인장 강도: 100 N 장기 / 200 N 단기.
- 압착 저항: 1000 N/100m 장기 / 2200 N/100m 단기.
- 굴곡 반경: 15D 정적 / 30D 동적.
Q5: GJXFH 케이블은 누가 제조하며, 대량 문의는 어떻게 합니까?
A: FirstFiber Technologies에서 제조하는 GJXFH 플랫 드롭 케이블의 참고 가격은 0.2 USD부터 시작합니다. 제품 페이지에서 코어 수(1–12), 광섬유 유형(G.652D, G.657A1/A2, OM1–OM5), 외피 재질, 인장 부재(FRP/강철/케블라) 및 길이를 구성한 다음, 대량 가격 문의를 위해 “Add to Quote”를 클릭하거나 샘플 평가를 위해 “Request a Demo”를 클릭할 수 있습니다.
