설명

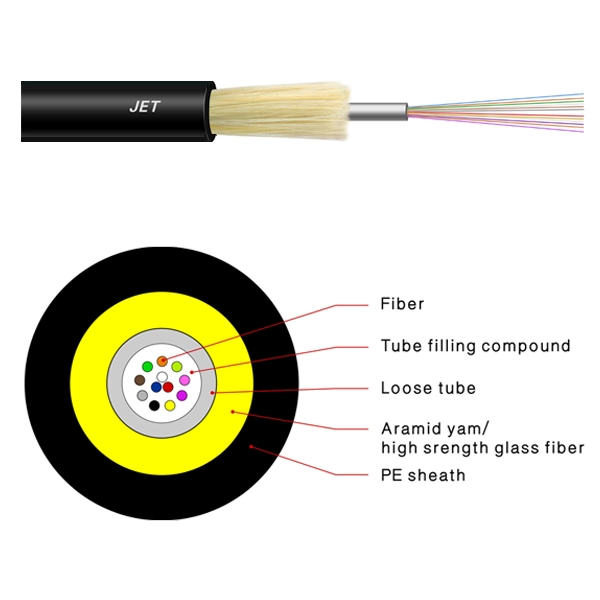

200/250μm 단일 모드 또는 다중 모드 광섬유는 고탄성 플라스틱으로 만들어진 루스 튜브에 배치됩니다. 튜브는 방수 충진제로 채워져 있습니다. 케이블 코어 주위에는 추가적인 강도 부재로 아라미드 얀 또는 고강도 유리가 적용됩니다. 그런 다음 케이블은 검은색 또는 유색 HDPE 외피로 마감됩니다.
제품 특징
·비금속 구조는 무선 주파수 간섭 및 전자기 간섭을 방지하는 데 도움이 되며, 이는 지뢰밭에서의 배포에 더 적합합니다.
·특별히 설계된 컴팩트한 구조는 루스 튜브의 수축을 방지하는 데 효과적입니다.
·아라미드 얀은 우수한 인장 강도 성능을 보장합니다.
·우수한 화재 예방 성능
·고강도 유리 섬유는 케이블을 쥐 물림으로부터 보호할 수 있습니다.
·고밀도 광섬유가 밀집되어 있으며, 작은 직경과 가벼운 무게, 부드럽고 강한 인장력을 가집니다; PVC 또는 LSZH 외피를 채택하여 실내/실외 배포에 유연하게 사용할 수 있습니다.
제품 적용
·마이크로 케이블 사용으로, FTTH(Fiber to the Home) 프로젝트에 적용됩니다.
광학적 특성
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 감쇠 (+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ||||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭 (클래스 A) | @850 | ≥500MHz·km | ≥500MHz·km | ||
| @1300 | ≥1000MHz·km | ≥600MHz·km | |||
| 개구수 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 λcc | ≤1260nm | ≤1480nm | |||
기술 매개변수
| 케이블 유형 | 광섬유 수 | 케이블 직경 mm | 케이블 중량 kg/km | 인장 강도 장기/단기 N | 압착 저항 장기/단기 N/100m | 굴곡 반경 정적/동적 mm |
| GYFXTY | 2-24 | 6.0 | 20 | 1000/2000 | 200/400 | 30D/15D |
| GYFXTY | 2-24 | 6.5 | 25 | 1200/2500 | 250/500 | 30D/15D |
| GYFXTY | 2-24 | 7.0 | 28 | 1500/3000 | 250/500 | 30D/15D |
| GYFXTY | 2-24 | 7.5 | 30 | 1800/3500 | 250/500 | 30D/15D |
보관/작동 온도 : -40℃ ~ +70℃
자주 묻는 질문
Q1: GYTS 광섬유 케이블의 구조 설계 및 적용 분야는 무엇입니까?
A: GYTS 광섬유 케이블은 200/250μm 단일 모드 또는 다중 모드 광섬유를 포함하는 루스 튜브 설계로, 방수 컴파운드로 채워져 있습니다. 아라미드 얀 또는 고강도 유리 섬유로 보강되었으며 HDPE, PVC 또는 LSZH 외피로 마감되어 실외 덕트, 직접 매설 및 FTTH 마이크로 케이블 배포에 이상적입니다.
Q2: GYTS 케이블은 환경적 및 물리적 위험으로부터 어떻게 보호합니까?
A: 주요 보호 기능은 다음과 같습니다:
- 무선 주파수 및 전자기 간섭을 제거하는 비금속 구조
- 설치류 및 쥐 물림으로부터 보호하는 고강도 유리 섬유층
- 강력한 인장 성능을 보장하는 아라미드 얀 층
- 루스 튜브 수축을 방지하도록 설계된 컴팩트한 내부 구조
Q3: 어떤 외피 옵션과 작동 온도가 지원됩니까?
A: 이 케이블은 HDPE, PVC 또는 LSZH(저연 제로 할로겐) 외피를 사용하여 유연한 실내/실외 배포 옵션을 제공합니다. 주변 온도 -40℃ ~ +70℃ 범위에서 안정적인 작동 및 보관 성능을 유지합니다.
Q4: 이 케이블은 어떤 광섬유 유형과 감쇠 등급을 지원합니까?
A: G.652 및 G.655 단일 모드 광섬유뿐만 아니라 50/125μm 및 62.5/125μm 다중 모드 광섬유를 수용합니다. 최대 감쇠 매개변수는 단일 모드 광섬유의 경우 1310nm에서 ≤0.36 dB/km, 1550nm에서 ≤0.22 dB/km를 포함합니다.
Q5: 참고 가격은 얼마이며, 맞춤 주문은 어떻게 요청할 수 있습니까?
A: 참고 가격은 $0.9 USD입니다. 대량 문의는 제품 페이지에서 “견적 추가”를 클릭하거나, 평가 문의는 “데모 요청”을 클릭할 수 있습니다.
