설명

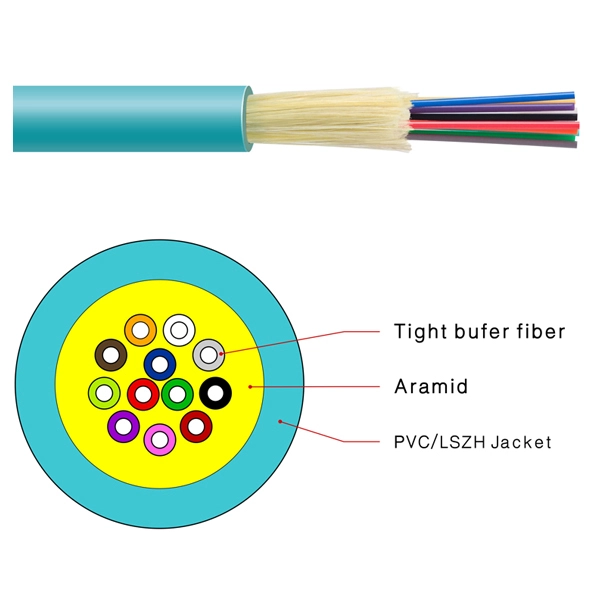

실내 광섬유 케이블은 ф900µm 또는 ф600µm 타이트 버퍼 광섬유 위에 아라미드 얀 또는 고강도 유리 얀을 인장 부재로 균일하게 적용한 후 PVC(LSZH) 재킷으로 완성됩니다.
특징
– 작은 직경, 가벼운 무게, 난연성, 우수한 스트리핑성
– 낮은 감쇠, 높은 유연성
– 타이트 버퍼 광섬유와 케이블 사이에 전환 커넥터 박스나 피그테일이 필요 없으며, 방수 연고를 청소할 필요가 없어 설치 비용이 저렴합니다.
표준
– YD/T1258.2-2009
– ICEA-596
– GR-409
– IEC794
– OFNR 및 OFNP에 대한 UL 승인 요구 사항
광학적 특성
| G.652 | G.655 | G.657 | 50/125µm | 62.5/125µm | ||
| 감쇠 (+20°C) | @850nm | – | – | – | ≤3.5dB/km | ≤3.5dB/km |
| @1300nm | – | – | – | ≤1.5dB/km | ≤1.5dB/km | |
| @1310nm | ≤0.40dB/km | ≤0.4dB/km | ≤0.3dB/km | – | – | |
| @1550nm | ≤0.30dB/km | ≤0.30dB/km | ≤0.25dB/km | – | – | |
| 대역폭 (클래스 A) | @850 | – | – | – | ≥500MHz·km | ≥20MHz·km |
| @1300 | – | – | – | ≥1000MHz·km | ≥600MHz·km | |
| 개구수 | – | – | – | – | 0.200±0.015NA | 0.275±0.015NA |
| 케이블 차단 파장 λcc | – | ≤1260nm | ≤1480nm | ≤1260nm | – | |
물리적 성능
| 광섬유 수 | 케이블 직경 (mm) | 케이블 무게(kg/km) | 인장 강도 장기/단기 (N) | 압착 저항 장기/단기 (N/100mm) | 굴곡 반경 정적/동적 (mm) |
| 2 | 4.1±0.25 | 12 | 80/150 | 100/500 | 20/10 |
| 4 | 4.8±0.25 | 20 | 60/120 | 100/500 | 20/10 |
| 6 | 5.1±0.25 | 24 | 50/100 | 100/500 | 20/10 |
| 8 | 6.2±0.25 | 29 | 50/100 | 100/500 | 20/10 |
| 10 | 6.5±0.25 | 32 | 50/100 | 100/500 | 20/10 |
| 12 | 6.8±0.25 | 35 | 50/100 | 100/500 | 20/10 |
보관/작동 온도: -20°C ~ +60°C
자주 묻는 질문
Q1: IDBC-03 실내 번들 케이블의 주요 구조 설계 및 적용 분야는 무엇입니까?
A: IDBC-03은 젤이 없는 타이트 버퍼 실내 광섬유 케이블입니다. 아라미드 얀 또는 고강도 유리 얀으로 보강된 600µm 또는 900µm 타이트 버퍼 광섬유를 감싸고 있으며, 난연성 PVC 또는 LSZH 재킷으로 완성됩니다. 젤 세척이 필요 없으므로 전환 커넥터 박스나 피그테일 없이 저렴한 비용으로 직접 종단할 수 있습니다.
Q2: IDBC-03 케이블은 어떤 산업 및 화재 안전 표준을 준수합니까?
A: 이 케이블은 YD/T 1258.2-2009, ICEA-596, GR-409 및 IEC 60794 (IEC794) 표준을 준수하며, OFNR (라이저) 및 OFNP (플레넘) 등급에 대한 UL 승인 요구 사항을 충족합니다.
Q3: 사용 가능한 코어 수, 물리적 치수 및 무게는 어떻게 됩니까?
A: 코어 용량별 물리적 사양은 다음과 같습니다:
- 2 코어: 직경 4.1 ± 0.25 mm | 무게 12 kg/km
- 4 코어: 직경 4.8 ± 0.25 mm | 무게 20 kg/km
- 6 코어: 직경 5.1 ± 0.25 mm | 무게 24 kg/km
- 8 코어: 직경 6.2 ± 0.25 mm | 무게 29 kg/km
- 10 코어: 직경 6.5 ± 0.25 mm | 무게 32 kg/km
- 12 코어: 직경 6.8 ± 0.25 mm | 무게 35 kg/km
Q4: 기계적 강도 및 환경 사양은 무엇입니까?
A: 주요 물리적 성능 매개변수는 다음과 같습니다:
- 인장 강도: 장기 80 N / 단기 150 N (2 코어); 장기 50–60 N / 단기 100–120 N (4–12 코어)
- 압착 저항: 장기 100 N/100mm / 단기 500 N/100mm
- 굴곡 반경: 정적 20 mm / 동적 10 mm
- 온도 범위: 작동 및 보관 범위 -20°C ~ +60°C
Q5: IDBC-03 케이블은 누가 제조하며, 맞춤형 대량 가격을 어떻게 요청할 수 있습니까?
A: FirstFiber Technologies에서 제조하는 IDBC-03은 0.5 USD부터 시작하는 참고 가격을 가집니다. 제품 페이지에서 코어 수 (2–12), 광섬유 유형 (G.652D, G.657A1/A2, OM1–OM5) 및 재킷 재료 (PVC/LSZH)를 선택하고 “견적 추가” 또는 “데모 요청”을 클릭할 수 있습니다.
