A: 사용 가능한 코어 밀도별 물리적 사양은 다음과 같습니다:
- 2 코어: 직경 3.5 × 5.5 mm | 무게 19 kg/km
- 4 코어: 직경 4.0 × 6.0 mm | 무게 26 kg/km
- 6 코어: 직경 5.0 × 7.0 mm | 무게 30 kg/km
- 8 코어: 직경 6.0 × 9.0 mm | 무게 32 kg/km
- 12 코어: 직경 6.5 × 9.5 mm | 무게 40 kg/km
Q4: 기계적 강도 및 온도 사양은 어떻게 됩니까?
A: 주요 성능 매개변수는 다음과 같습니다:
- 인장 강도: 모든 코어 수에 대해 장기 200 N / 단기 400 N
- 압착 저항: 장기 100 N/100mm / 단기 200 N/100mm
- 굽힘 반경: 정적 30D / 동적 15D
- 작동 온도: -20°C ~ +60°C 작동 및 보관 범위
Q5: 참고 가격은 얼마이며, 샘플 또는 견적을 어떻게 요청할 수 있습니까?
A: 참고 가격은 0.3 USD부터 시작합니다. 제품 페이지에서 필요한 광섬유 코어 수, 광섬유 유형 (G.652D, G.657A1, G.657A2, OM1–OM5) 및 재료 옵션을 선택한 다음, 맞춤형 대량 가격을 위해 “견적에 추가”를 클릭하거나 샘플 평가를 위해 “데모 요청”을 클릭할 수 있습니다.
설명

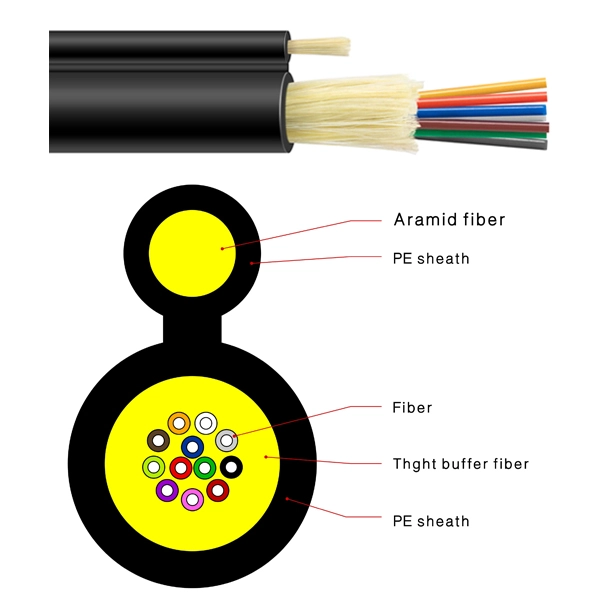

이 케이블은 φ900μm 또는 φ600μm 광섬유 위에 아라미드 얀 가닥을 강도 부재로 균일하게 적용하고, 아라미드 얀과 광섬유를 원형 케이블 코어로 꼬아 만든 다음, 강선을 8자형 PE 외피에 조립하여 제작됩니다.
특징
– 작은 직경, 가벼운 무게 및 편리함
– 아라미드 얀의 높은 인장 강도는 자립형 요구 사항을 충족하고 설치 비용을 절감합니다.
– 우수한 기계적 및 온도 성능.
표준
– YD/T11155-2011,
– YDT 1770-2008,
– IEC794
광학적 특성
| G.652 | G.655 | G.657 | 50/125μm | 62.5/125μm | ||
| 감쇠량 (+20°C) | @850nm | – | – | – | ≤3.5B/km | ≤3.5B/km |
| @1300nm | – | – | – | ≤1.5B/km | ≤1.5B/km | |
| @1310nm | ≤0.40/km | ≤0.4/km | ≤0.3/km | – | – | |
| @1550nm | ≤0.30/km | ≤0.30/km | ≤0.25/km | – | – | |
| 대역폭 (Class A) | @850 | – | – | – | ≥500MHz·km | ≥20MHz·km |
| @1300 | – | – | – | ≥1000MHz·km | ≥600MHz·km | |
| 개구수 | – | – | – | – | 0.200±0.015NA | 0.275±0.015NA |
| 케이블 차단 파장 λcc | – | ≤1260nm | ≤1480nm | ≤1260nm | – | – |
물리적 성능
| 광섬유 수 | 케이블 직경 (mm) | 케이블 무게 (kg/km) | 인장 강도 장기/단기 (N) | 압착 저항 장기/단기 (N/100mm) | 굽힘 반경 정적/동적 (mm) |
| 2 | 3.5×5.5 | 19 | 200/400 | 100/200 | 30D/15D |
| 4 | 4.0×6.0 | 26 | 200/400 | 100/200 | 30D/15D |
| 6 | 5.0×7.0 | 30 | 200/400 | 100/200 | 30D/15D |
| 8 | 6.0×9.0 | 32 | 200/400 | 100/200 | 30D/15D |
| 12 | 6.5×9.5 | 40 | 200/400 | 100/200 | 30D/15D |
보관/작동 온도: -20°C ~ +60°C
자주 묻는 질문
Q1: ID8FC 케이블의 주요 적용 분야 및 구조 설계는 무엇입니까?
A: ID8FC는 실내 및 단거리 가공 배선을 위해 설계된 자립형 8자형 광섬유 케이블입니다. 아라미드 얀으로 보강된 600μm 또는 900μm 타이트 버퍼 광섬유와 통합된 강선 메신저를 PE 8자형 외부 외피 내부에 포함합니다.
Q2: ID8FC 케이블은 어떤 산업 표준을 준수합니까?
A: 이 케이블은 중국 통신 표준 YD/T 11155-2011, YD/T 1770-2008 및 국제 표준 IEC 60794 (IEC794)를 준수합니다.
Q3: 사용 가능한 코어 수, 치수 및 무게는 어떻게 됩니까?
A: 사용 가능한 코어 밀도별 물리적 사양은 다음과 같습니다:
- 2 코어: 직경 3.5 × 5.5 mm | 무게 19 kg/km
- 4 코어: 직경 4.0 × 6.0 mm | 무게 26 kg/km
- 6 코어: 직경 5.0 × 7.0 mm | 무게 30 kg/km
- 8 코어: 직경 6.0 × 9.0 mm | 무게 32 kg/km
- 12 코어: 직경 6.5 × 9.5 mm | 무게 40 kg/km
Q4: 기계적 강도 및 온도 사양은 어떻게 됩니까?
A: 주요 성능 매개변수는 다음과 같습니다:
- 인장 강도: 모든 코어 수에 대해 장기 200 N / 단기 400 N
- 압착 저항: 장기 100 N/100mm / 단기 200 N/100mm
- 굽힘 반경: 정적 30D / 동적 15D
- 작동 온도: -20°C ~ +60°C 작동 및 보관 범위
Q5: 참고 가격은 얼마이며, 샘플 또는 견적을 어떻게 요청할 수 있습니까?
A: 참고 가격은 0.3 USD부터 시작합니다. 제품 페이지에서 필요한 광섬유 코어 수, 광섬유 유형 (G.652D, G.657A1, G.657A2, OM1–OM5) 및 재료 옵션을 선택한 다음, 맞춤형 대량 가격을 위해 “견적에 추가”를 클릭하거나 샘플 평가를 위해 “데모 요청”을 클릭할 수 있습니다.
