설명

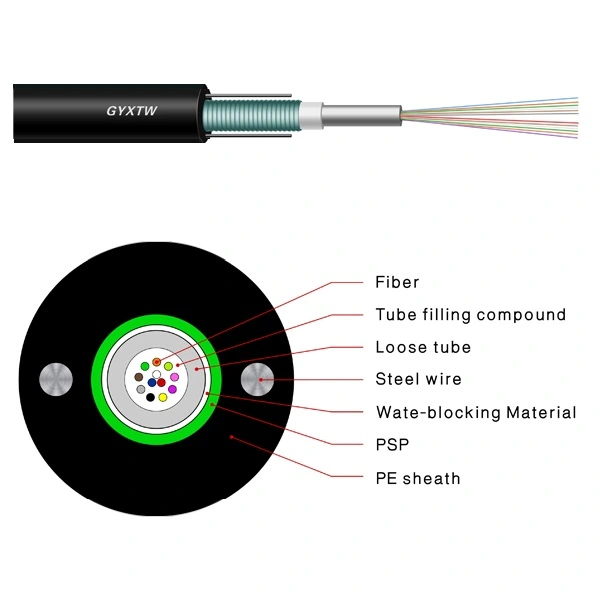

200/250µm 광섬유는 고탄성 플라스틱으로 만들어진 루스 튜브 안에 위치합니다. 튜브는 방수 충진재로 채워져 있습니다. 튜브는 PSP(플라스틱 코팅 강철 테이프) 층으로 길이 방향으로 감싸져 있습니다. PSP와 루스 튜브 사이에는 케이블을 밀착시키고 방수되도록 차수 재료가 적용됩니다. 두 개의 평행한 강철선이 강철 테이프의 양쪽에 배치됩니다. 케이블은 폴리에틸렌(PE) 외피로 완성됩니다.
제품 특징
·우수한 기계적 및 온도 성능
·내수분해성이 뛰어난 고강도 루스 튜브
·특수 튜브 충진재로 광섬유의 핵심 보호 보장
·내압성과 유연성
·PSP(플라스틱 코팅 강철 테이프)로 방습 기능 강화
·두 개의 평행한 강철선으로 인장 강도 보장
·PE 외피로 뛰어난 자외선 차단 제공
·작은 직경, 가벼운 무게 및 편리한 설치
·긴 공급 길이
제품 표준
GYXTW 케이블은 표준 YD/T 769-2010을 준수합니다.
광학적 특성 / 제품
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 감쇠량 (+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | — | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭 (클래스 A) | @850 | ≥500MHz·km | ≥500MHz·km | ||
| @1300 | ≥1000MHz·km | ≥600MHz·km | |||
| 개구수 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 λcc | ≤1260nm | ≤1480nm | |||
기술 매개변수
| 케이블 유형 | 광섬유 수 | 케이블 직경 mm | 케이블 중량 Kg/km | 인장 강도 장기/단기 N | 내압 강도 장기/단기 N/100m | 굴곡 반경 정적/동적 mm |
| GYXTW-2～12 | 2～12 | 9.0 | 85 | 600/1000 | 500/1500 | 15D/30D |
| GYXTW-14～24 | 14～24 | 9.0 | 85 | 600/3000 | 1000/3000 | 15D/30D |
| GYXTW-2～12 | 2～12 | 10.0 | 105 | 1000/3000 | 1000/3000 | 15D/30D |
| GYXTW-14～24 | 14～24 | 10.0 | 105 | 1000/3000 | 1000/3000 | 15D/30D |
| GYXTW-26～36 | 26～36 | 14.0 | 190 | 1000/3000 | 1000/3000 | 15D/30D |
| GYXTW-38～48 | 38～48 | 15.0 | 216 | 1000/3000 | 1000/3000 | 15D/30D |
보관/작동 온도 : -40℃ ~ +70℃
자주 묻는 질문
Q1: GYXTW 실외 광섬유 케이블의 구조 설계 및 주요 적용 분야는 무엇입니까?
A: GYXTW는 중앙 루스 튜브형 실외 광섬유 케이블입니다. 젤리 충진 루스 튜브 안에 200/250µm 광섬유가 들어 있으며, PSP(플라스틱 코팅 강철 테이프) 방습층으로 감싸져 있고, 두 개의 평행한 강철선으로 보강되어 있으며, 자외선 차단 및 실외 내구성을 위한 폴리에틸렌(PE) 외피로 마감되어 있습니다.
Q2: GYXTW 케이블은 어떤 산업 표준을 준수합니까?
A: 이 케이블은 중국 통신 산업 표준 YD/T 769-2010을 준수합니다.
Q3: GYXTW 케이블은 습기 및 기계적 압착으로부터 어떻게 보호됩니까?
A: 방수 튜브 충진재, 테이프 아래의 차수 재료, 그리고 길이 방향 PSP 강철 아머를 통해 습기 보호가 제공됩니다. 테이프 양쪽에 배치된 두 개의 평행한 강철선은 뛰어난 인장 강도와 내압성을 제공합니다.
Q4: 사용 가능한 광섬유 수, 케이블 직경 및 작동 온도는 무엇입니까?
A: 주요 기술 사양은 다음과 같습니다:
- 광섬유 수 범위: 2~48 코어
- 외경: 9.0mm (2~24 코어), 10.0mm (2~24 코어 고강도), 14.0mm (26~36 코어), 15.0mm (38~48 코어)
- 중량 범위: 85kg/km ~ 216kg/km
- 온도 범위: 보관 및 작동 시 -40℃ ~ +70℃
Q5: 참고 가격은 얼마이며, 맞춤형 대량 가격은 어떻게 요청할 수 있습니까?
A: 참고 가격은 1.3달러입니다. 대량 견적을 원하시면 제품 페이지에서 “견적 추가”를 클릭하시거나, 샘플 평가 문의를 원하시면 “데모 요청”을 클릭하십시오.
