설명

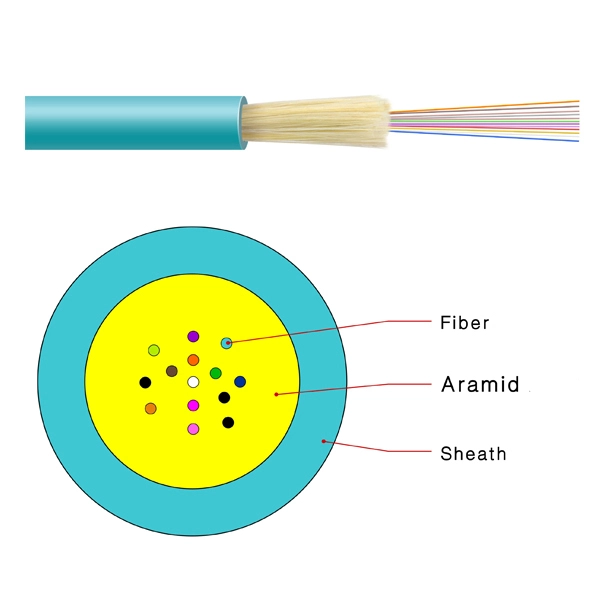

이 케이블은 ф250μm 광섬유 위에 아라미드 얀 가닥을 강도 부재로 균일하게 적용하고, 아라미드 얀으로 광섬유를 꼬아 만든 다음, PVC(LSZH) 재킷으로 완성됩니다.
특징
– 미니 번들 케이블, 고강도 아라미드 얀, 고성능 재킷
– 작은 굽힘 반경, 가벼운 무게, 우수한 스트리핑성, 손쉬운 스트리핑 및 접속.
– 우수한 기계적 및 환경적 성능
– 난연성 또는 방화 재킷, 우수한 안전성 제공.
표준
– YD/T1258.2-2009
– ICEA-596
– GR-409
– IEC794
– OFNR에 대한 UL 승인 요구 사항.
광학적 특성
| G.652 | G.655 | G.657 | 50/125μm | 62.5/125μm | ||
| 감쇠 (+20℃) | @850nm | – | – | – | ≤3.5B/km | ≤3.5B/km |
| @1300nm | – | – | – | ≤1.5B/km | ≤1.5B/km | |
| @1310nm | ≤0.40/km | ≤0.4/km | ≤0.3/km | – | – | |
| @1550nm | ≤0.30/km | ≤0.30/km | ≤0.25/km | – | – | |
| 대역폭 (클래스 A) | @850 | – | – | – | ≥500MHZ·km | ≥20MHZ·km |
| @1300 | – | – | – | ≥1000MHZ·km | ≥600MHZ·km | |
| 개구수 | – | – | – | – | 0.200±0.015NA | 0.275±0.015NA |
| 케이블 차단 파장 λcc | – | ≤1260nm | ≤1480nm | ≤1260nm | – | – |
물리적 성능
| 광섬유 수 | 케이블 직경 (mm) | 케이블 무게 (Kg/km) | 인장 강도 장기/단기 (N) | 압착 저항 장기/단기 (N/100m) | 굽힘 반경 정적/동적 (mm) |
| 2-12 | 3.0mm | 7.5 | 150/300 | 80/150 | 15D/30D |
| 14-24 | 3.5mm | 8 | 150/300 | 80/150 | 15D/30D |
보관/작동 온도: -20℃～﹢60℃
자주 묻는 질문
Q1: IDMC-01 실내 미니 케이블의 주요 구조 설계 및 적용 분야는 무엇입니까?
A: IDMC-01은 고밀도 실내 분배용으로 설계된 초소형 실내 미니 번들 광섬유 케이블입니다. 고강도 아라미드 얀 강도 부재로 둘러싸인 250μm 광섬유를 특징으로 하며, 난연성 PVC 또는 LSZH 재킷으로 마감됩니다. 미니 직경과 경량 설계는 작은 굽힘 반경, 우수한 스트리핑성 및 손쉬운 접속을 보장합니다.
Q2: IDMC-01 케이블은 어떤 산업 및 화재 안전 표준을 준수합니까?
A: 이 케이블은 YD/T 1258.2-2009, ICEA-596, GR-409 및 IEC 60794 (IEC794) 표준과 OFNR (라이저) 난연 등급에 대한 UL 승인 요구 사항을 준수합니다.
Q3: 사용 가능한 코어 수, 물리적 직경 및 케이블 무게는 얼마입니까?
A: 코어 밀도별 물리적 치수는 다음과 같습니다:
- 2~12 코어: 3.0 mm 외경 | 7.5 kg/km 무게
- 14~24 코어: 3.5 mm 외경 | 8.0 kg/km 무게
Q4: 기계적 강도 및 작동 온도 사양은 무엇입니까?
A: 모든 코어 옵션에 대한 기계적 및 열적 성능 사양은 다음과 같습니다:
- 인장 강도: 150 N 장기 / 300 N 단기
- 압착 저항: 80 N/100m 장기 / 150 N/100m 단기
- 굽힘 반경: 15D 정적 / 30D 동적
- 온도 범위: -20°C ~ +60°C 작동 및 보관 온도
Q5: IDMC-01 케이블은 누가 제조하며, 참고 가격은 얼마입니까?
A: FirstFiber Technologies에서 제조하는 IDMC-01의 참고 가격은 1.1 USD부터 시작합니다. 제품 페이지에서 필요한 코어 수(2~24 코어), 광섬유 유형(G.652D, G.657A1/A2, OM1–OM5), 외피 재질(PVC/LSZH) 및 맞춤 길이를 선택한 다음, “견적 추가” 또는 “데모 요청”을 클릭할 수 있습니다.
