설명

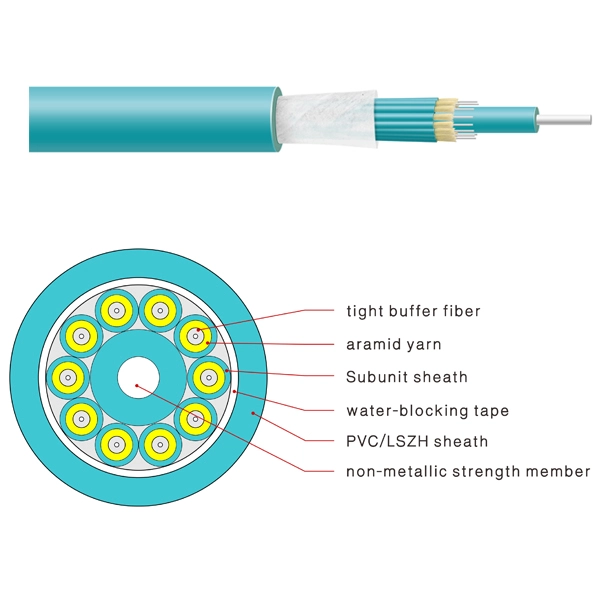

이 케이블은 타이트 버퍼 광섬유가 아라미드 얀 층과 함께 강도 부재 유닛으로 표면에 배치되며, 여러 광섬유가 FRP(및 일부 쿠션)와 함께 서브유닛으로 꼬여 원형을 이루고, 최종적으로 PVC 또는 LSZH 외피를 가진 광섬유 케이블이 됩니다. 광섬유와 외피 사이에는 건식 방수 재료가 사용됩니다.
특징
– 각 서브 케이블은 아라미드 얀을 포함하여 우수한 굴곡 성능을 제공하며, 젤이 없어 청소가 용이하고 시공 및 연결이 쉽습니다.
– 단일 강도 부재와 외피를 갖춘 타이트 버퍼 광섬유로, 열악한 환경 및 기계적 스트레스의 영향을 극복합니다.
– LSZH 외피는 난연성 및 자기 소화성이 있어 전산실, 케이블 샤프트 및 벽 내부 배선과 같은 실내 환경에 적합합니다.
– LSZH 외피는 UV 저항성, 방수 및 곰팡이 방지, ESCR 특성을 가지며, 산성 가스를 방출하지 않아 실내 장비를 부식시키지 않습니다. 실내외 겸용 또는 높은 난연 등급이 요구되는 실내 환경(예: 천장 배선, 노출 배선 등)에 적합합니다.
표준
– YD/T1258.2-2009
– ICEA-596
– GR-409
– IEC794
– OFNR 및 OFNP에 대한 UL 승인 요구사항.
광학적 특성
| G.652 | G.655 | G.657 | 50/125μm | 62.5/125μm | ||
| 감쇠량 (+20℃) | @850nm | – | – | – | ≤3.5B/km | ≤3.5B/km |
| @1300nm | – | – | – | ≤1.5B/km | ≤1.5B/km | |
| @1310nm | ≤0.40/km | ≤0.4/km | ≤0.3/km | – | – | |
| @1550nm | ≤0.30/km | ≤0.30/km | ≤0.25/km | – | – | |
| 대역폭 (Class A) | @850 | – | – | – | ≥500MHZ·km | ≥20MHZ·km |
| @1300 | – | – | – | ≥1000MHZ·km | ≥600MHZ·km | |
| 개구수 | – | – | – | – | 0.200±0.015NA | 0.275±0.015NA |
| 케이블 차단 파장 λcc | – | ≤1260nm | ≤1480nm | ≤1260nm | – | |
물리적 성능
| 광섬유 수 | 서브유닛 직경(mm) | 케이블 직경 (mm) | 케이블 중량(kg/km) | 인장 강도 장기/단기 (N) | 압착 저항 장기/단기 (N/100mm) | 굴곡 반경 정적/동적 (mm) |
| 2 | 2.0 | 7.0±0.5 | 45 | 500/1000 | 400/800 | 30D/15D |
| 4 | 2.0 | 7.0±0.5 | 45 | 500/1000 | 400/800 | 30D/15D |
| 6 | 2.0 | 7.0±0.5 | 62 | 500/1000 | 400/800 | 30D/15D |
| 8 | 2.0 | 7.0±0.5 | 85 | 500/1000 | 400/800 | 30D/15D |
| 10 | 2.0 | 7.0±0.5 | 109 | 500/1000 | 400/800 | 30D/15D |
| 12 | 2.0 | 7.0±0.5 | 140 | 500/1000 | 400/800 | 30D/15D |
보관/작동 온도: -20℃ ~ +60℃
자주 묻는 질문
Q1: MPBC 다목적 브레이크아웃 케이블의 구조 설계 및 주요 적용 분야는 무엇입니까?
A: MPBC는 젤이 없는 타이트 버퍼 브레이크아웃 광섬유 케이블로, 전산실, 케이블 샤프트, 천장 및 벽 배선과 같은 유연한 실내외 설치를 위해 설계되었습니다. 각 2.0 mm 서브유닛은 아라미드 얀으로 보강된 타이트 버퍼 광섬유를 포함합니다. 서브유닛은 건식 방수 재료와 함께 중앙 FRP 코어 주위에 연선되어 PVC 또는 LSZH로 피복됩니다.
Q2: 이 케이블은 어떤 산업 및 난연성 표준을 충족합니까?
A: MPBC 케이블은 YD/T 1258.2-2009, ICEA-596, GR-409 및 IEC 60794 표준을 준수하며, OFNR (라이저) 및 OFNP (플레넘) 등급에 대한 UL 승인 요구사항을 충족합니다.
Q3: 사용 가능한 코어 용량, 케이블 중량 및 물리적 치수는 무엇입니까?
A: 2코어에서 12코어까지 사용 가능하며, 균일한 외부 케이블 직경은 7.0 ± 0.5 mm이고 서브유닛 직경은 2.0 mm입니다. 코어 수에 따른 케이블 중량은 다음과 같습니다:
- 2 & 4 코어: 45 kg/km
- 6 코어: 62 kg/km
- 8 코어: 85 kg/km
- 10 코어: 109 kg/km
- 12 코어: 140 kg/km
Q4: 기계적 강도 및 환경 사양은 무엇입니까?
A: 모든 2–12 코어 구성에 대한 성능 사양은 다음과 같습니다:
- 인장 강도: 장기 500 N / 단기 1000 N
- 압착 저항: 장기 400 N/100mm / 단기 800 N/100mm
- 굴곡 반경: 정적 30D / 동적 15D
- 온도 범위: 작동 및 보관 온도: -20℃ ~ +60℃
Q5: 참고 가격은 얼마이며, B2B 문의는 어떻게 제출할 수 있습니까?
A: 참고 가격은 0.8 USD부터 시작합니다. 광섬유 코어(2–12), 광섬유 유형(G.652D, G.657A1/A2, OM1–OM5), 외피 재질(PVC/LSZH), FRP 유형 및 맞춤형 길이에 대한 옵션은 “견적 추가” 또는 “데모 요청”을 클릭하기 전에 제품 페이지에서 구성할 수 있습니다.
