설명

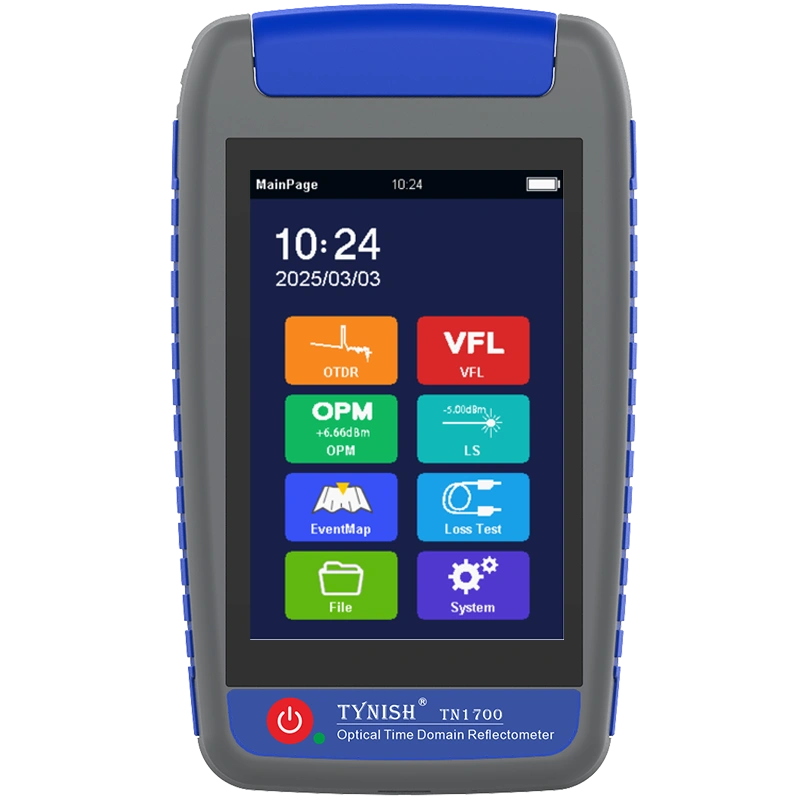

다양한 기능 통합

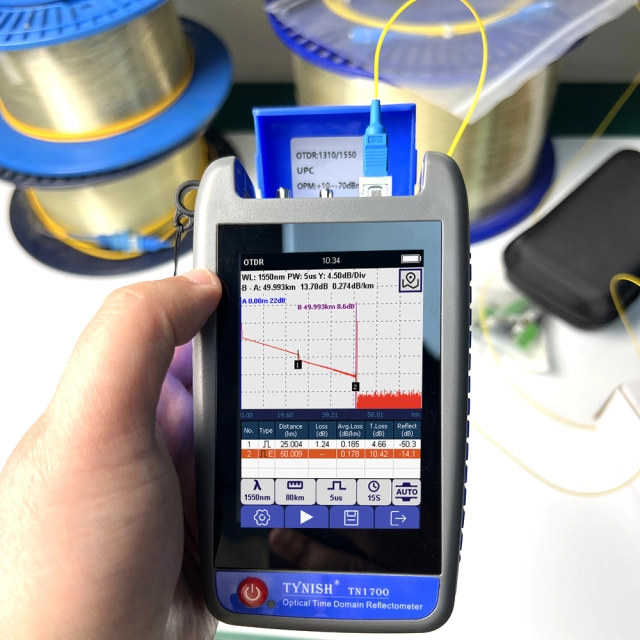

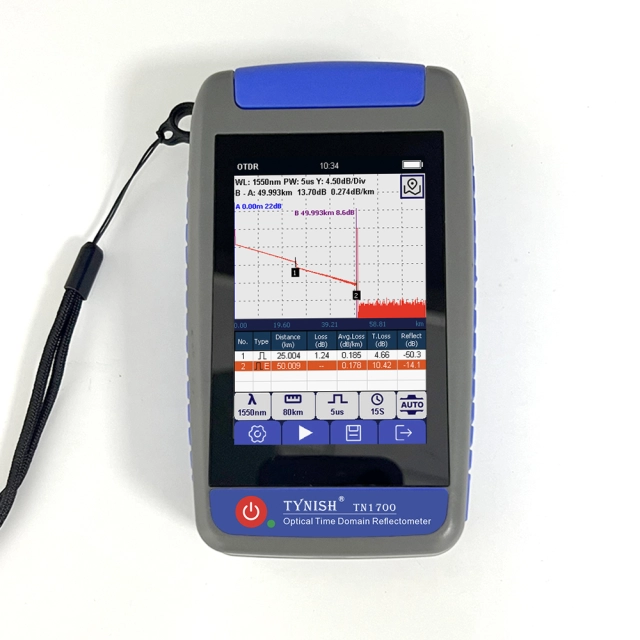

– OTDR (자동 테스트)
– OTDR (평균 테스트)
– OTDR (실시간 테스트)

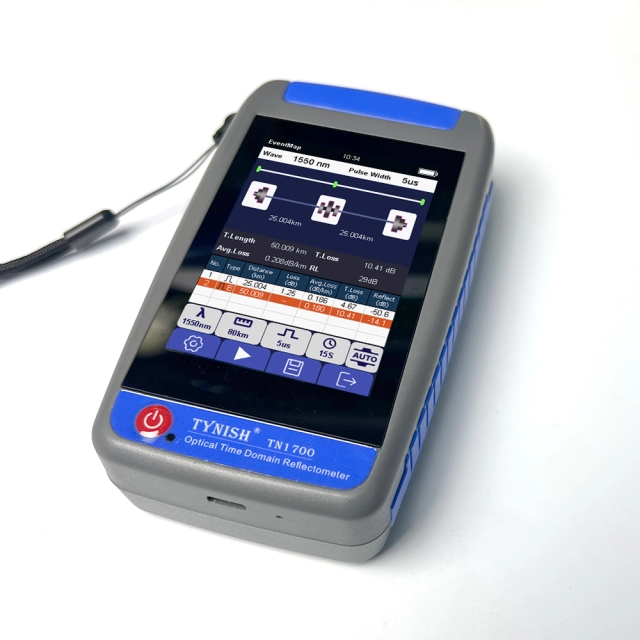

– 이벤트 맵

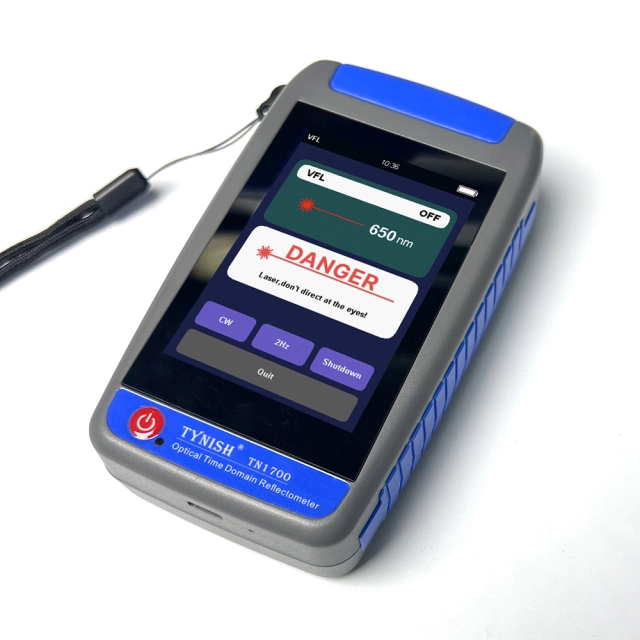

– 광케이블 단선 탐지기 (VFL)
– 광 파워 미터 (OPM)
– 광원 (OLS)
– 손실 테스트
– LED 조명
포장 목록
– OTDR
– 사용 설명서
– 클리너
– USB 케이블

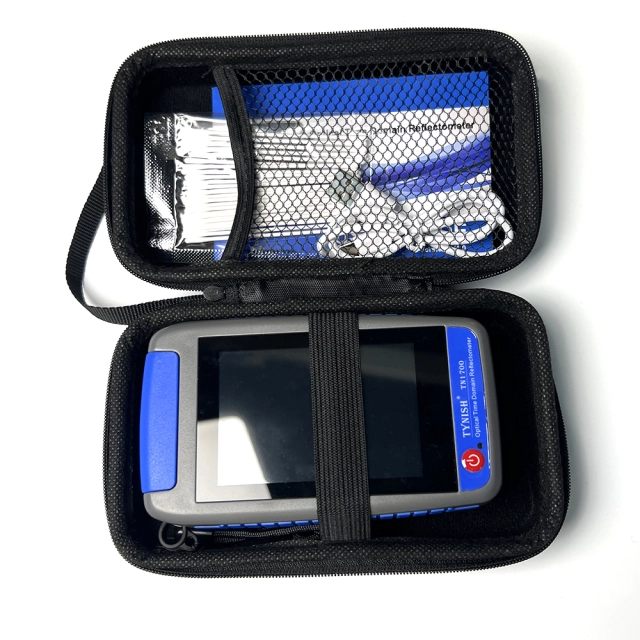

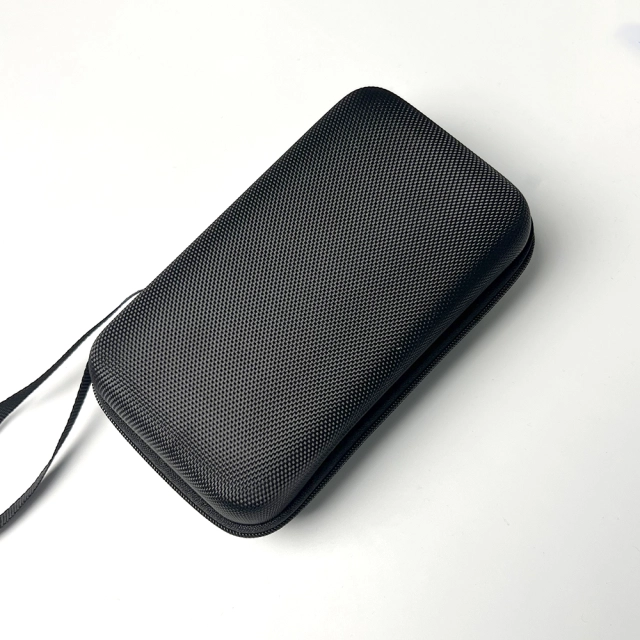

– 휴대용 가방
| 모델 | TN1700-D22 | TN1700-P1 | TN1700-P2 | TN1700-A22 |
| 파장 | 1310nm & 1550nm | 1550nm | 1610nm | 1625nm |
| 동적 범위 | 22/20dB | 22d | 22dB | 22dB |
| 측정 범위 | 3m ~ 70km | 3m ~ 70km | 3m ~ 70km | 3m ~ 70km |
| OTDR | √ | √ | √ | √ |
| 파워 미터 | √ | √ | √ | √ |
| 광원 | √ | √ | √ | √ |
| 광케이블 단선 탐지기 | √ | √ | √ | √ |
| 손실 테스트 | √ | √ | √ | √ |
| LED 조명 | √ | √ | √ | √ |
| 이벤트 맵 | √ | √ | √ | √ |
| 1490nm 온라인 | x | √ | √ | √ |
| 1550nm 온라인 | x | x | √ | √ |
| 1577nm 온라인 | x | √ | √ | √ |
키트 구성: OTDR, SC 커넥터, 사용 설명서, OTDRviewer 소프트웨어, USB 케이블
클리닝 도구, 휴대용 케이스, 교정 인증서
참고: TN1700-P2/A22는 1490nm 및 1577nm 필터가 장착되어 있습니다.
온라인 신호 전력이 0dBm 초과하는 경우 허용되지 않습니다.
다운로드
다음 링크에서 TN1700 OTDR 사용 설명서를 확인할 수 있습니다.
비디오 데모
인증서
| 인증명 | 인증 번호 | 발급 기관 |
|---|---|---|
| FCC | ENS2505030001E01001C | EMTEK |
| CE EMC | ENS2505030001E00901C | EMTEK |
| RoHS | EGZ2505030001C00503R | EMTEK |
| CE LVD | HTT190304031L | HTT |
| CE EMC | HTT190304031E | HTT |
| ISO9001 | Q86160662482 | INNOVER |
| PPWR | SHAEC26027144701 | SGS |
| PPWR | SHAEC26028105501 | SGS |
| PPWR | SHAEC26028105501 | SGS |
| PPWR | SHAEC26028105501 | SGS |
맞춤 제작
FirstFiber Technologies는 라이트 맞춤 제작과 딥 맞춤 제작의 두 가지 맞춤 제작 서비스를 제공합니다. 자세한 내용은 여기에서 확인하실 수 있습니다.
TN1700 OTDR 기반의 라이트 맞춤 제작을 원하시면 아래 지침에 따라 요구 사항을 제공해 주십시오. 딥 맞춤 제작을 선호하시면 당사 영업팀에 문의하여 자세한 내용을 논의해 주십시오.
| 지침 | |
| 모델 번호 | 최대 8자, 특수 문자 사용 불가. |
| 로고 | 고해상도. (.jpg, .bmp, .psd, .cdr 등) |
| 부팅 화면 | 320×480 px, .bmp 형식, 색상 깊이 16비트 |
| 언어 | 필드 목록의 영어 버전을 요청하려면 영업팀에 문의하십시오. |
라이트 맞춤 제작(모델, 로고, 언어)은 100% 무료이며, 최소 주문 수량은 20개입니다.
자주 묻는 질문
몇 개의 트레이스를 저장할 수 있습니까?
OTDR은 500개의 테스트 결과를 저장할 수 있습니다. SD 카드를 삽입하면 제한이 없습니다.
테스트한 광섬유에 대한 보고서를 받을 수 있습니까?
예, PC 소프트웨어를 통해 가능합니다. 웹페이지의 “다운로드” 섹션에서 소프트웨어를 다운로드할 수 있습니다.
활성 광섬유를 테스트할 수 있습니까?
예, TN1700-P1, TN1700-P2, TN1700-A22 모델은 필터가 장착되어 있어 활성 광섬유(라이브 광섬유, 서비스 중인 광섬유)를 테스트할 수 있습니다.
포장 및 배송
표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| TN1700 | 10 | 0.5 kg | 7 kg | 53x23x26cm |
비표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| TN1700 | 1 | 0.5 kg | 0.75 kg | 상자 #9 |
FirstFiber Technologies에서는 모든 테스트 장비가 DHL 항공 특송을 통해 발송되며, 3~7일 이내에 전 세계 목적지에 도착합니다. 다운로드 가능한 배송 가격표는 참고용입니다. 정확한 배송 비용은 영업 담당자가 제공하는 최종 견적을 참조하십시오.
러시아 세관을 통한 DHL 배송 통관의 어려움으로 인해, 저희는 중국 헤이허와 러시아 아무르 지역의 수도인 블라고베셴스크의 국경 물류 제공업체 및 현지 러시아 물류 네트워크와 협력하여 러시아 고객에게 신속한 배송을 보장합니다.
