안전 경고
전원 어댑터
입력: AC 100V ~ 240V, 50/60Hz; @0.8A
출력: DC 5V, 1A, USB Type-C
사양에 따라 전원 어댑터를 엄격히 사용하십시오. 그렇지 않으면 장치에 손상을 줄 수 있습니다.
배터리
기기 내부에 리튬 배터리가 내장되어 있습니다. 배터리 성능을 최대한 발휘하려면 기기를 처음 사용할 때 내부 배터리를 사용하여 전원을 공급하십시오. 배터리가 소진된 후에는 배터리를 충전하십시오.
첫 충전 시간은 5시간 이상이어야 합니다. 기기 내 배터리의 충전 온도 범위는 -10℃ ~ 50℃입니다. 온도가 너무 높으면 안전을 위해 충전을 중단하십시오.
기기를 3개월 이상 사용하지 않을 경우, 배터리 전력을 유지하기 위해 제때 충전해야 합니다. 장기 보관을 위한 배터리 온도 범위는 -20℃~45℃입니다.
허가 없이 배터리를 분리하지 마십시오. 배터리를 화기 및 강한 열로부터 멀리 보관하십시오. 배터리를 열거나 손상시키지 마십시오.
레이저 안전 지침
이 기기의 레이저 안전 등급:
OTDR: CLASS II;
광섬유 단선 탐지기: Class III B,
이는 인체에 해롭습니다.
이 기기를 사용할 때는 레이저 출력 포트를 직접 쳐다보지 마십시오. 테스트 시 광섬유 끝을 직접 쳐다보지 마십시오. 기기를 사용할 때는 광 출력 포트의 먼지 캡을 덮으십시오. 기기의 가시 레이저 광원 기능이 켜져 있을 때는 가시 레이저 광원 출력 포트 또는 가시 레이저 광원 출력 포트에 연결된 광섬유의 끝을 직접 쳐다보지 마십시오. 눈 부상을 피하기 위함입니다.
테스트 전 숙지 사항
라이브 테스트 (인서비스 테스트)
TN1700-D22 (1310nm 및 1550nm)는 라이브 테스트를 지원하지 않습니다.
TN1700-P1 (1550nm)은 1310/1490/1577/1610/1625nm 라이브 광섬유를 지원합니다.
TN1700-P2 (1610nm)는 1310/1490/1550/1577nm 라이브 광섬유를 지원합니다.
TN1700-A22 (1625nm)는 1310/1490/1550/1577nm 라이브 광섬유를 지원합니다.
* 0dBm을 초과하는 온라인 전력 값은 허용되지 않습니다.
레이저 유형
1310/1550nm: FP-LD
1610nm: DFB-LD
1625nm: DFB-LD
1650nm: DFB-LD (선택 사항)
* VFL: 650nm 적색광 및 515nm 녹색광은 선택 사항입니다.
테스트 결과 저장
TN1700 OTDR은 내장 메모리와 함께 제공되며 외부 SD 카드로 확장할 수도 있습니다. 최대 32GB SD 카드 외부 확장을 지원합니다. SD 카드에 너무 많은 데이터를 저장하면 장치 작동의 원활성에 영향을 미칠 수 있으므로 권장하지 않습니다.

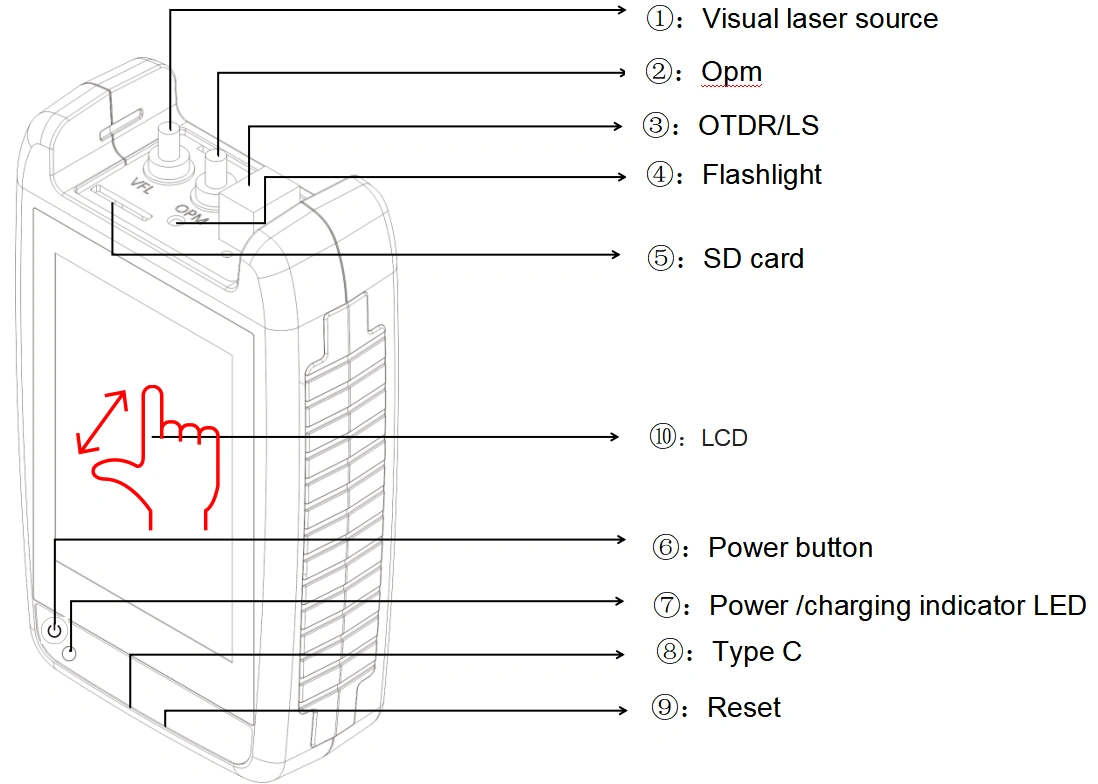

| 번호 | 기능 | 설명 |
| 1 | VFL | 광섬유 단선 탐지기 포트 |
| 2 | OPM | 광 파워 미터 포트 |
| 3 | OTDR/ LS | OTDR/레이저 광원 포트 |
| 4 | 손전등 | 전원 버튼을 짧게 눌러 작동 |
| 5 | SD 카드 | 최대 32GB SD 카드 확장 지원 |
| 6 | 전원 버튼 | 전원 켜기/끄기 -길게 누르기: 전원 켜기/끄기 -짧게 누르기: 손전등 켜기/끄기 |
| 7 | LED | -빨간색 표시등: 충전 중, 완전히 충전되면 꺼짐. -깜박이는 표시등: 배터리 미설치 |
| 8 | USB Type C | 충전 및 데이터 전송에 사용 |
| 9 | 재설정 키 | 시스템 충돌 발생 시 기기 패널 재설정에 사용 |
| 10 | LCD | 해상도: 320×480 TFT 정전식 LCD 화면, 멀티 터치 제어 지원. |
TN1700 작동
기기 켜기
【POWER】버튼을 눌러 TN1700을 켜십시오. 메인 인터페이스에 진입하면 TN1700의 다양한 기능 모듈을 볼 수 있습니다.
손전등 켜고 끄기
전원이 켜진 상태에서 【POWER】 버튼을 짧게 눌러 손전등을 켜고 끄십시오.
종료
POWER 버튼을 길게 눌러 종료하십시오.
바로가기 메뉴
어떤 인터페이스에서든 화면 상단에 바로가기 메뉴가 있습니다. 아래로 스크롤하여 [스크린샷], [손전등], [종료], [돌아가기]를 팝업할 수 있습니다.

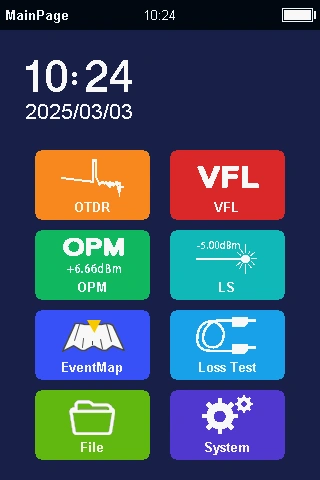

메인 인터페이스 모듈: 7가지 기능 모듈
1) OTDR
2) OPM
3) VFL
4) 이벤트 맵
5) 레이저 광원
6) 손실 테스터
7) 손전등 (전원 버튼을 짧게 누르거나 드롭다운 메뉴를 사용하여 제어)
* 화면을 위에서 아래로 스와이프하여 스크린샷, 손전등을 포함한 드롭다운 메뉴를 호출합니다.

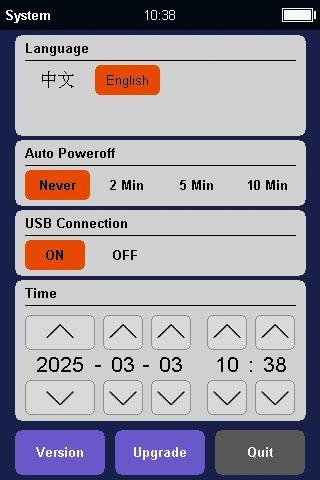

시스템 설정
언어: 영어/프랑스어/스페인어/포르투갈어/이탈리아어/독일어/한국어/러시아어
자동 꺼짐: 장기간 비활성 상태 시 자동 종료될 수 있으며, 대기 시간은 사용자의 필요에 따라 설정할 수 있습니다.
USB 데이터 내보내기:
컴퓨터에 연결되면 USB 데이터 내보내기를 켜십시오. 그러면 장치가 컴퓨터에서 USB 드라이브로 자동 인식됩니다. 이 시점에서 컴퓨터에서 USB 플래시 드라이브처럼 작동할 수 있습니다.
날짜 및 시간:
기기 배터리를 제거하면 시스템 시간이 재설정됩니다.
배터리를 다시 설치한 후에는 날짜와 시간을 설정해야 합니다.
업그레이드:
1) USB 케이블을 통해 업그레이드 패키지를 기기 패널에 삽입하십시오.
2) USB 케이블을 뽑은 후 ‘업그레이드’를 클릭하면 기기가
3) TN1700은 펌웨어 업그레이드를 완료하기 위해 자동으로 업그레이드 모드로 진입합니다.

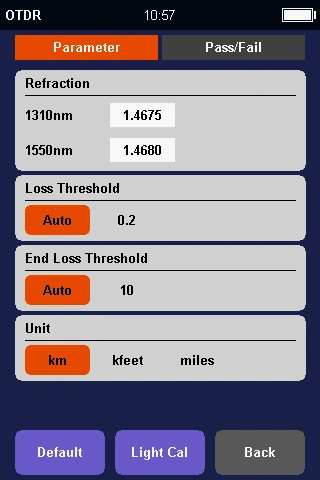

OTDR 파라미터 설정
파장: 1310/1550nm (기기에서 구성)
테스트 모드: 수동/자동
범위: 100m/500m/1km/2km/5km/10km/20km/40km/60km/80km
펄스 폭: 5ns/10ns/20ns/50ns/100ns/200ns/500ns/1us/2us/5us/10us
시간: 5초/10초/30초/60초/실시간
굴절률: 측정된 광섬유의 굴절률이며, 굴절률의 정확도는 기기 측정의 정밀도와 관련이 있습니다.
종단 임계값: 종단 임계값을 결정하는 데 사용됩니다. 특정 위치의 손실이 설정된 종단 임계값을 초과하면 광섬유 케이블의 끝으로 위치가 지정됩니다.
손실 임계값: 손실 이벤트를 제한하는 데 사용되는 임계값입니다. 손실이 설정 값보다 작으면 이벤트는 무시됩니다.
자동: 기기는 측정된 광섬유의 길이와 손실을 기반으로 측정 범위와 펄스 폭을 자동으로 선택합니다.
수동: 기기는 사용자가 직접 설정한 측정 범위와 펄스 폭을 채택합니다.
광섬유 준비
TN1700 OTDR은 모든 단일 모드 광섬유에서 작동합니다. 단일 모드 광섬유는 9um 코어를 의미합니다. OTDR 테스트 이론에 따라 광섬유가 너무 짧지 않고 최소 3미터 이상이며 80km를 초과하지 않는지 확인하십시오.
광섬유 커넥터
두 가지 종류의 광섬유 커넥터가 있습니다. 하나는 8° 각도의 APC이고, 다른 하나는 UPC(PC) 평면 단면입니다. 사용자는 이들 사이를 변경할 수 없습니다. OTDR 포트는 공장 기본값으로 SC 커넥터가 설치되어 있습니다.
커넥터 청소
OTDR 포트와 광섬유 커넥터를 청소하려면 커넥터 클리너를 사용하십시오. OTDR 포트를 청소할 때는 클리너 팁의 전체 먼지 캡을 제거하십시오. 광섬유 커넥터를 청소할 때는 클리너 팁의 상단 절반 먼지 캡만 제거하십시오.
테스트 시작

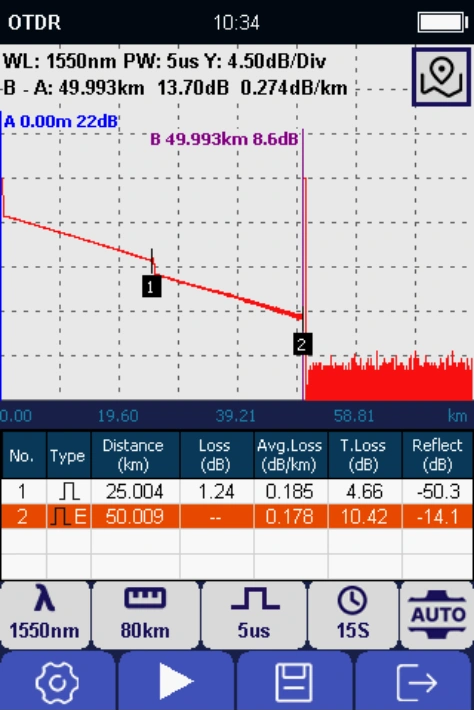

OTDR테스트 시작
청소 작업이 완료되면 광섬유 커넥터를 OTDR에 연결할 수 있습니다.
| 곡선 부분 | |
| WL | 파장 |
| PW | 펄스 폭 |
| Y | dB 단위의 수직축 스케일 |
| A | 거리에서 커서 A의 위치 및 현재 위치에서의 손실 |
| B | 거리에서 커서 B의 위치 및 현재 위치에서의 손실 |
| A-B | A와 B 사이의 거리 A와 B 사이의 손실 값 |
| 이벤트 목록 부분 | |
| 번호 | 가까운 끝에서 먼 끝까지의 이벤트 번호 |
| 유형 | 감쇠 이벤트 또는 반사 이벤트 |
| 거리 | 첫 번째 이벤트부터 현재 이벤트까지의 거리. 단위: km |
| 손실 | 현재 이벤트에서의 손실 값. 단위: dB |
| 평균 손실 | 첫 번째 이벤트부터 현재 이벤트까지의 평균 손실/km |
| 총 손실 | 첫 번째 이벤트부터 현재 이벤트까지의 총 손실. 단위: dB |
| 반사 | 반사 신호 값. 단위: dB |

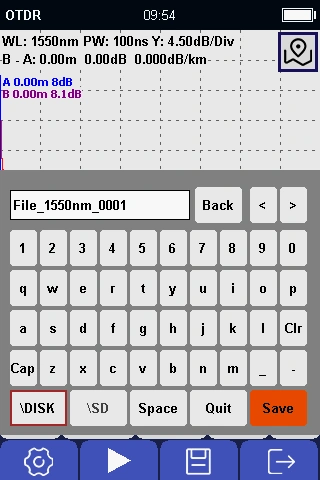

OTDR 테스트 결과 저장
테스트 완료 후, [저장] 버튼을 눌러 OTDR 테스트 결과를 저장하십시오.
| 이름 | 설명 |
| 대소문자 | 대문자와 소문자 변경 |
| 지우기 | 이미 입력된 내용 지우기 |
| 뒤로 | 오른쪽에서 왼쪽으로 한 글자 삭제 |
| < | 커서를 오른쪽에서 왼쪽으로 이동한 다음 글자 삽입 |
| > | 커서를 왼쪽에서 오른쪽으로 이동한 다음 글자 삽입 |
| 종료 | OTDR 테스트로 돌아가고 현재 곡선은 저장하지 않음 |
| OTDR | TN1700에 저장 |
| SD | SD 카드에 저장 |
파일 이름 변경: 파일 관리 인터페이스로 진입한 다음, 이름을 변경할 파일을 선택하고 [이름 변경]을 누르면 저장된 파일의 이름을 변경할 수 있습니다.
파일 삭제: 파일 관리 인터페이스로 진입한 다음, 삭제할 파일을 선택하고 [삭제] 버튼을 클릭하여 저장된 파일을 삭제하십시오.

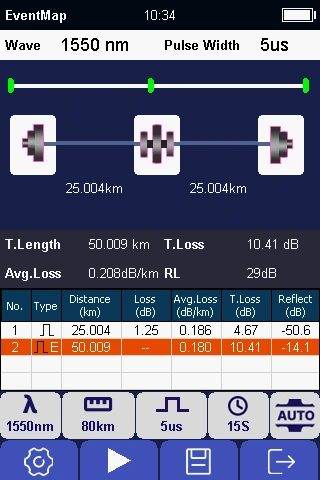

이벤트 맵
| 이름 | 설명 |
| 번호 | 가까운 끝에서 먼 끝까지의 이벤트 번호 |
| 유형 | 감쇠 이벤트 또는 반사 이벤트 |
| 거리 | 첫 번째 이벤트부터 현재 이벤트까지의 거리. 단위: km |
| 손실 | 현재 이벤트에서의 손실 값, 단위: dB |
| 평균 손실 | 첫 번째 이벤트부터 현재 이벤트까지의 평균 손실/km |
| 총 손실 | 첫 번째 이벤트부터 현재 이벤트까지의 총 손실, 단위: dB |
| 반사 | 반사 신호 값, 단위: dB |
* OTDR 곡선을 보려면 [OTDR] 버튼을 눌러 OTDR 곡선 표시로 진입할 수 있습니다.

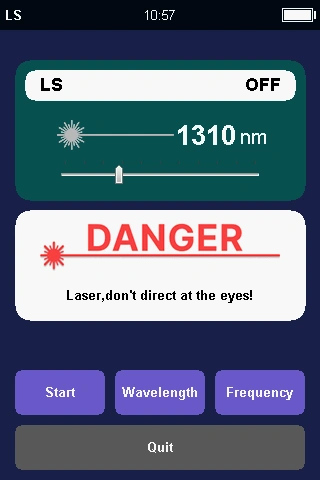

광원 (OLS) 모듈
안정적인 광원의 파장은 OTDR의 파장과 동일하며, 동일한 레이저를 공유합니다.
광원 켜기
[시작]을 눌러 광원을 켜십시오. 켜지면 화면 중앙의 레이저 아이콘이 빨간색으로 바뀝니다. 레이저 광원이 꺼지면 색상은 회색으로 돌아갑니다.
파장 변경
[파장 전환] 버튼을 눌러 파장을 변경하십시오. 파장은 OTDR 모델에 따라 다릅니다.
주파수 변경
[주파수 전환] 버튼을 눌러 주파수를 변경하십시오. 선택 가능한 주파수는 CW, 270Hz, 330Hz, 1kHz, 2kHz입니다.
종료:
[종료] 버튼을 눌러 메인 페이지로 돌아가십시오.
경고:
광원 포트를 쳐다보지 마십시오.
레이저는 보이지 않지만, 인체에 위험합니다.

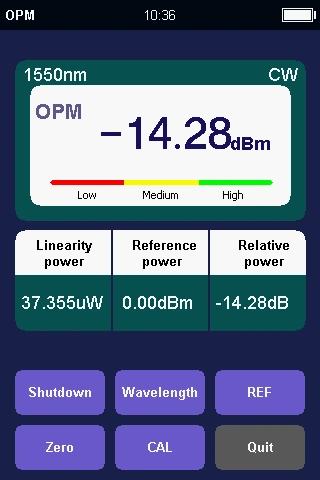

광 파워 미터 (OPM) 모듈
광 파워 미터 켜기
[시작]을 눌러 광 파워 미터를 켜십시오.
파장 변경
[파장 전환] 버튼을 눌러 파장을 변경하십시오. 선택 가능한 파장은 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm 및 1650nm입니다.
REF 설정
[REF] 버튼을 눌러 현재 광 파워 값을 기준으로 설정하십시오.
영점 설정
[영점] 버튼을 눌러 현재 광 파워 값을 영점으로 설정하십시오.
종료
[종료] 버튼을 눌러 메인 페이지로 돌아가십시오.
교정: 사용자는 파워 미터를 직접 교정할 수 있습니다.
1. 교정해야 할 파장을 선택하십시오 (‘파장’ 메뉴를 통해 전환).
2. 커서 초점을 파워 미터의 설정 입력 위치로 전환하고, 위/아래 키를 눌러 표준 전력 값을 조정한 후, 조정 완료 후 [확인] 키로 확인하고 종료하여 파워 미터의 자체 교정을 완료하십시오.

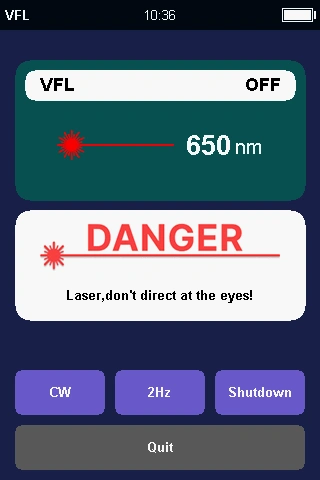

가시광원 (VFL) 모듈
VFL 모듈
가시광원 단선 탐지기는 2가지 모드를 지원합니다. 하나는 CW이고, 다른 하나는 2Hz 플래시입니다.
[CW] 버튼을 눌러 CW를 선택하십시오. [2Hz] 버튼을 눌러 2Hz 메뉴를 선택하십시오.
가시광원 단선 탐지기 끄기
[종료]를 눌러 가시광원 단선 탐지기를 끄십시오. 꺼지면 화면 중앙의 레이저 아이콘이 회색으로 바뀝니다. 레이저 광원이 켜지면 색상은 빨간색으로 돌아갑니다.
종료
[종료] 버튼을 눌러 종료 메뉴를 선택하고 [확인] 버튼을 눌러 메인 페이지로 돌아가십시오.
경고:
광원 포트를 쳐다보지 마십시오.
레이저는 보이지 않지만, 인체에 위험합니다.

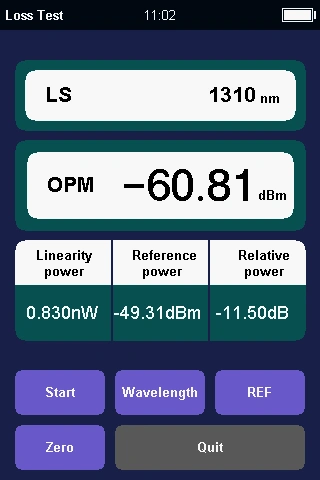

손실 테스트 모듈
손실 테스트 모듈은 광원과 광 파워 미터 모듈을 동시에 켜고, 광원을 송신기로, 광 파워 미터 모듈을 수신기로 사용하여 광섬유 링크의 전체 손실 계산을 완료합니다.

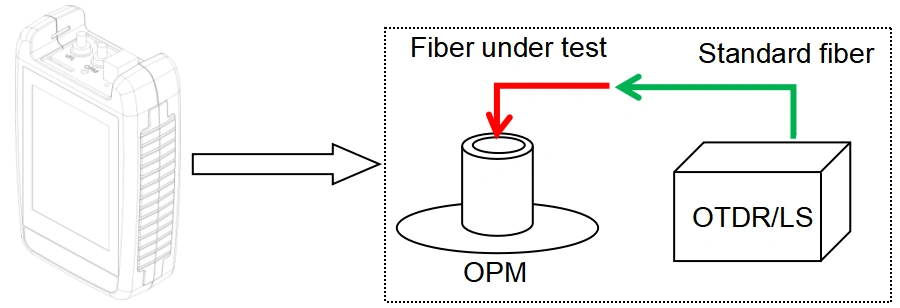

- 먼저, 표준 광섬유를 사용하여 광원과 광 파워 미터를 연결하십시오.
- 그런 다음 ‘손실 테스트’ 모듈을 여십시오.
- ‘파장’ 버튼을 사용하여 원하는 파장으로 전환하십시오.
- 광원이 안정화된 후 (5분 동안 기다리는 것이 권장됩니다), [기준]을 누르면 상대 전력이 0dB로 표시됩니다. “기준 값”은 광원의 현재 출력 전력 값으로 표시됩니다.
- 표준 광섬유를 뽑고, 테스트할 광섬유를 표준 광섬유와 광 파워 미터의 인터페이스에 직렬로 연결하십시오.
- 현재 ‘상대 전력’ 표시는 테스트된 광섬유의 삽입 손실 값을 보여줍니다.
