경고
이 장비를 사용할 때 광학 인터페이스 또는 광섬유 끝을 직접 쳐다보지 마십시오.
눈 손상을 피하십시오! 본 설명서에서 명시적으로 허용되지 않은 변경 또는 수정은
장비 작동 권한을 박탈할 수 있습니다. 화재나 감전의 위험을 줄이려면
장비를 천둥번개나 습한 환경에 노출시키지 마십시오. 감전을 방지하기 위해
케이스를 열지 마십시오. 제조업체가 지정한 자격을 갖춘 직원이 수리해야 합니다.
주의
배터리: 본 장비의 배터리는 특수 리튬 이온 폴리머 배터리입니다. 충전 전압은 5V이며,
충전 온도는 0℃~50℃ 범위입니다. 주변 온도가 너무 높으면
충전이 자동으로 중단됩니다. 장기간 보관 후 자가 방전으로 인한 배터리 고장을 방지하기 위해 장비 배터리는 매월 한 번씩 충전해야 합니다.
장기간 보관 시 배터리의 온도 범위는
-20℃~45℃입니다.
본 장비에 부착된 전용 AC 어댑터를 사용하고, 외부 전원 공급 장치를 사양에 따라 엄격하게 사용하십시오.
그렇지 않으면 장비가 손상될 수 있습니다.
광섬유 단면 청소: 테스트 전에 알코올 솜으로 테스트할 광섬유 커넥터의 단면을 닦으십시오.
.
LCD 화면: 이 시리즈 장비의 디스플레이는 3.5인치 컬러 LCD입니다. 좋은
시야 효과를 유지하려면 LCD 화면을 깨끗하게 유지하십시오. 청소할 때는 LCD 화면을
부드러운 천으로 닦아서 청소할 수 있습니다.
보증 설명:
본체는 18개월 동안 보증됩니다. 배터리, 충전 어댑터 및 광학 인터페이스
소모품은 6개월 동안 보증됩니다. 보증 시작일은 제조일로부터 1개월 연기됩니다.
설계 개선의 필요성으로 인해 내용은 사전 통지 없이 변경될 수 있습니다.

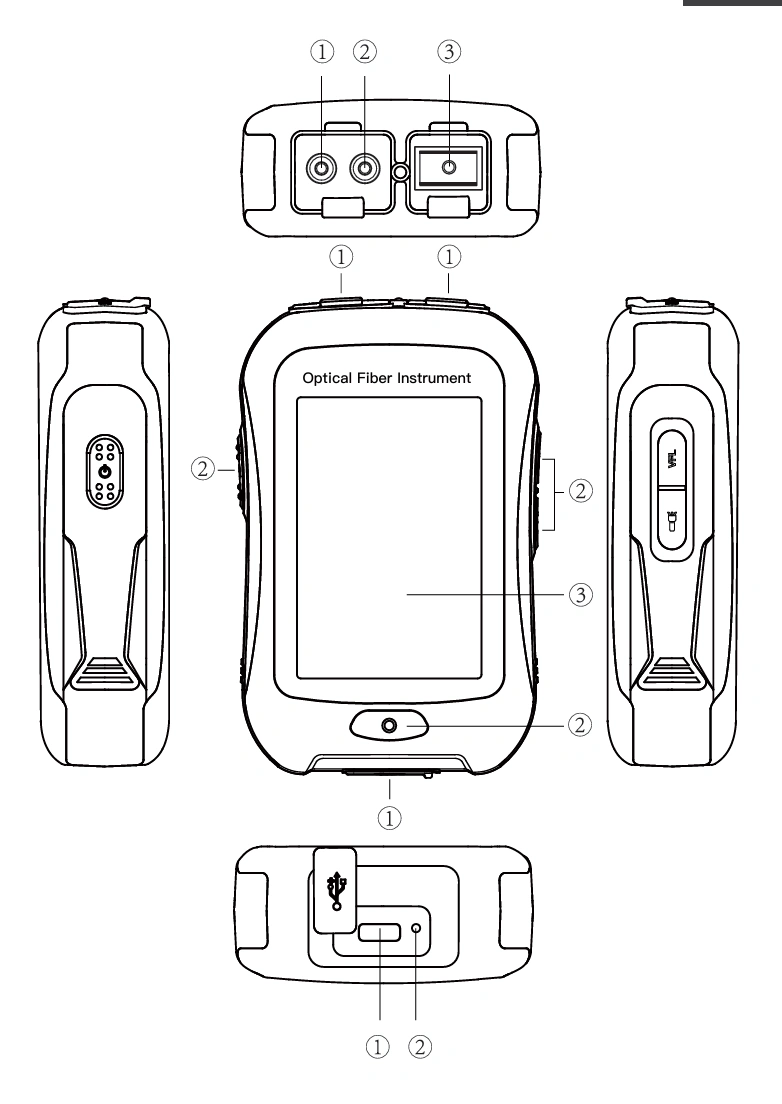

상단 보기 주요 보기 후면 보기
① OPM 포트 ① 먼지 덮개 ① Type C USB
② VFL 포트 ② 기능 키 ② LED 충전 표시등
③ OTDR/LS 포트 ③ 3.5인치 컬러 LCD

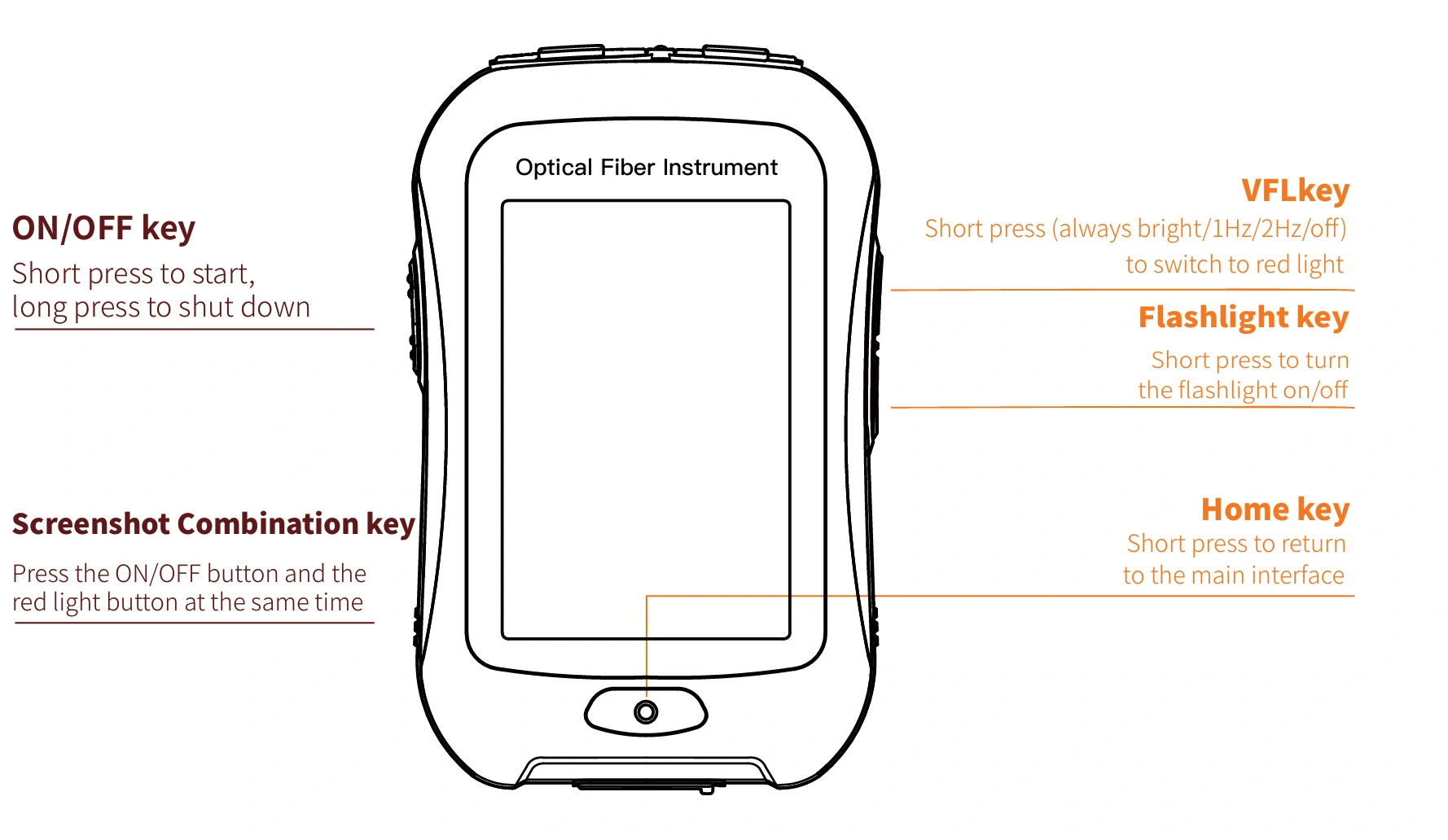

기능 키

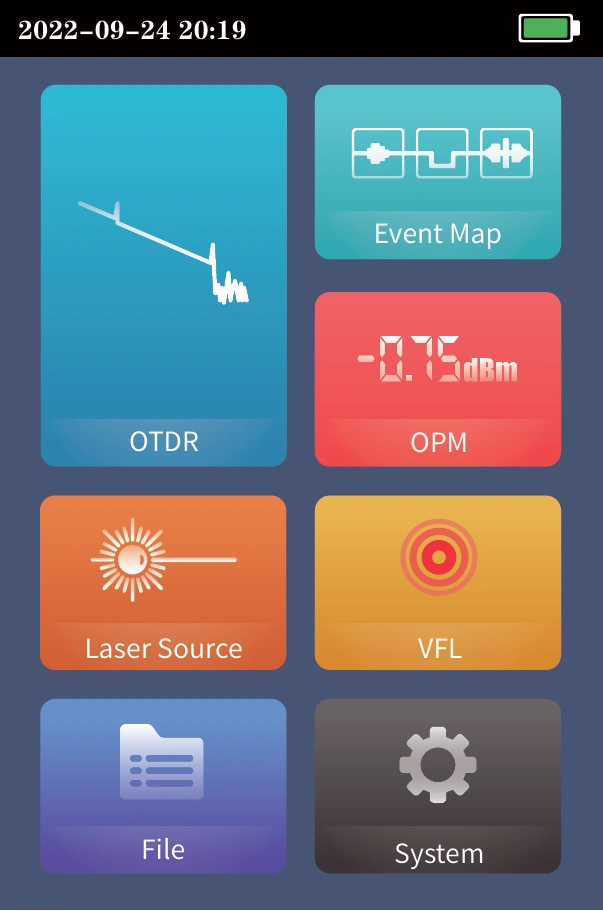

메인 인터페이스
전원을 켜면 메인 메뉴로 진입하며, 7개의
기능 모듈이 있습니다. 기능 아이콘을 눌러 해당
기능 인터페이스로 진입하십시오.
날짜 및 시간
OTDR-곡선
매개변수 설정: 테스트 파장, 범위,
펄스 폭 및 시간을 선택하십시오.
모드 전환: 실시간 테스트, 평균 테스트 및 자동 테스트
모드 전환
파장: OTDR의 테스트 파장을 선택하십시오.
테스트 범위: 일반적으로 측정할 광섬유 길이의 약 두 배로 설정해야 합니다.
측정된 광섬유의 길이
테스트 펄스 폭: 5ns~10000ns 선택 가능, 측정 범위에 따라 다른 펄스 폭을 사용할 수 있습니다.

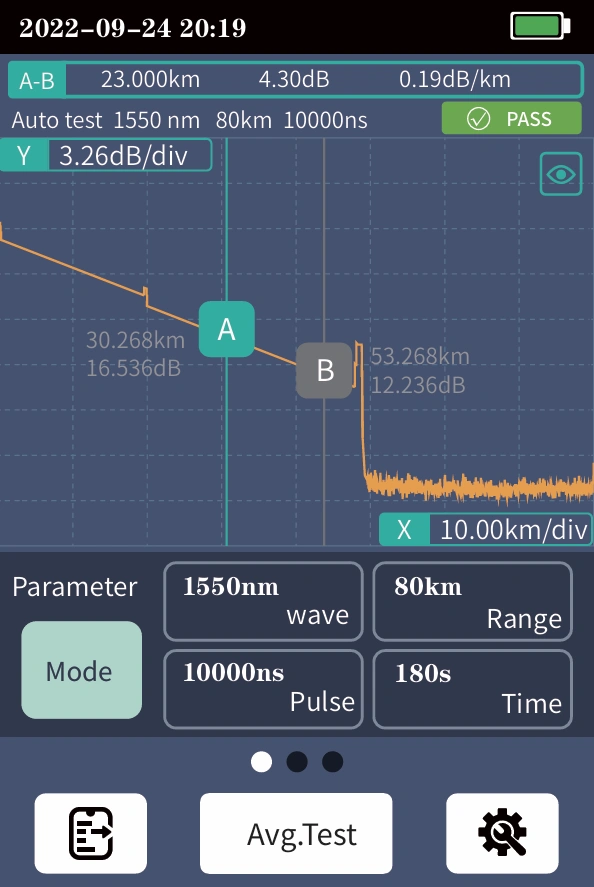

곡선 조작
곡선 확대/축소, 드래그: 터치스크린 제스처 조작
초기 곡선 복원: 화면을 두 번 클릭
커서 이동: A 또는 B를 드래그

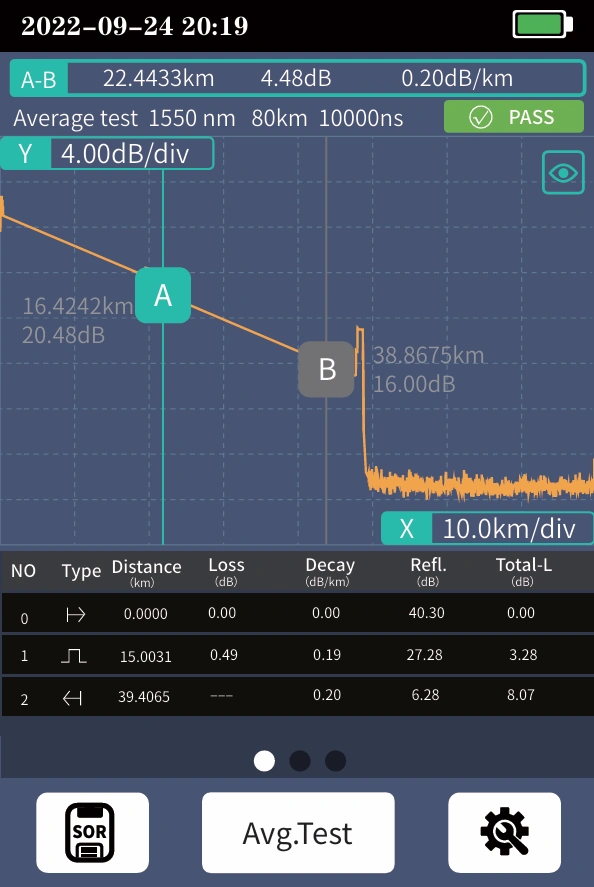

OTDR 목록
목록: 테스트 결과가 목록 형태로 표시됩니다.
A-B 총 길이: 테스트 중인 링크의 총 길이.
A-B 총 손실: 테스트 중인 링크의 총 손실.
A-B 기울기: 테스트 중인 링크의 킬로미터당 손실.
이벤트 목록:
번호: 현재 이벤트의 순서.
유형: 현재 이벤트의 유형.
거리: 현재 이벤트의 위치.
손실: 현재 이벤트의 손실.
감쇠: 시작 지점부터 현재
이벤트까지의 손실.
반사: 현재 이벤트의 반사 손실.
총 손실: 시작 지점부터 현재
이벤트까지의 손실.

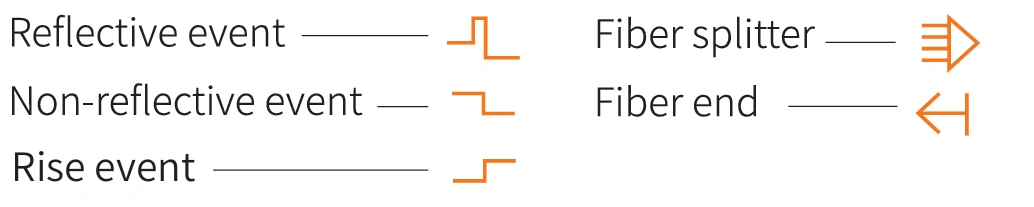

다섯 가지 유형의 이벤트가 있습니다:
OTDR 설정
매개변수 설정
파장, 테스트 단위 및
샘플링 모드를 선택하십시오.
테스트 단위는 km, mi 및 kft를 포함합니다.
세 가지 측정 모드가 있습니다:
빠른, 일반 및 고정밀
분석 매개변수/임계값
설정
이벤트에 필요한 반사 임계값, 비
반사 임계값 및 끝
임계값을 설정하십시오.
분석
이벤트 손실 임계값: 테스트할 수 있는 링크 내의 연결 지점, 융착
지점 또는 매크로 벤드에 대한 손실 임계값을 설정하십시오. 0.2~30dB 사이이며,
기본값은 0.2dB입니다. 설정된 임계값보다
큰 이벤트는 이벤트 테이블에 나열되거나
무시됩니다.
반사 임계값: 테스트할 수 있는 링크 반사 이벤트의 반사 손실 임계값을 설정하십시오. 10dB에서 60dB까지이며, 기본값은 40dB입니다.
종단 임계값: 테스트할 수 있는 링크 끝의 종단 손실을 설정하십시오. 1~30dB 범위이며, 기본값은 10dB입니다. 반사 임계값: 테스트할 수 있는 링크 반사 이벤트의 반사 손실 임계값을 설정하십시오.
10dB에서 60dB까지이며, 기본값은 40dB입니다.
종단 임계값: 테스트할 수 있는 링크 끝의 종단 손실을 설정하십시오. 1~30dB 범위이며, 기본값은 10dB입니다.
