경고
이 기기를 사용할 때 광학 인터페이스 또는 광섬유 끝을 직접 쳐다보지 마십시오.
눈 손상을 피하십시오! 1625nm/1650nm를 제외한 모든 다른 파장은 비온라인 테스트
파장이므로 강제로 사용하면 기기 내부 장치에 손상을 줄 수 있습니다! 이 설명서에 명시적으로 허용되지 않은 어떠한 변경
또는 수정도 장비 작동 권한을 박탈합니다. 화재나 감전의 위험을 줄이려면 장비를 천둥번개나 습한
환경에 노출시키지 마십시오. 감전을 방지하기 위해 덮개를 열지 마십시오. 제조업체가 지정한 자격을 갖춘
직원이 수리해야 합니다.
주의
배터리: 기기 내 배터리는 특수 리튬 이온 폴리머 배터리입니다. 충전 전압은 5V이며,
충전 온도는 0℃~50℃입니다. 주변 온도가 너무 높으면
충전이 자동으로 중단됩니다. 장기간 보관 후 자가 방전으로 인한 배터리 고장을 방지하기 위해 기기 배터리는 매월 충전해야 합니다.
장기간 보관 시 배터리의 온도 범위는
–20℃~45℃입니다.
이 기기에 부착된 특수 AC 어댑터를 사용하고 외부 전원 공급 장치를 엄격하게
사양에 따라 사용하십시오. 그렇지 않으면 장비가 손상될 수 있습니다.
광섬유 단면 청소: 테스트 전에 테스트할 광섬유 조인트의 단면을 알코올
솜으로 닦으십시오.
LCD 화면: 이 시리즈 기기의 디스플레이는 4.3인치 컬러 LCD입니다. 좋은
시야 효과를 유지하려면 LCD 화면을 깨끗하게 유지하십시오. 청소할 때 LCD 화면은
부드러운 천으로 닦아서 청소할 수 있습니다.
디자인 개선의 필요성으로 인해 내용은 예고 없이 변경될 수 있습니다.
개요

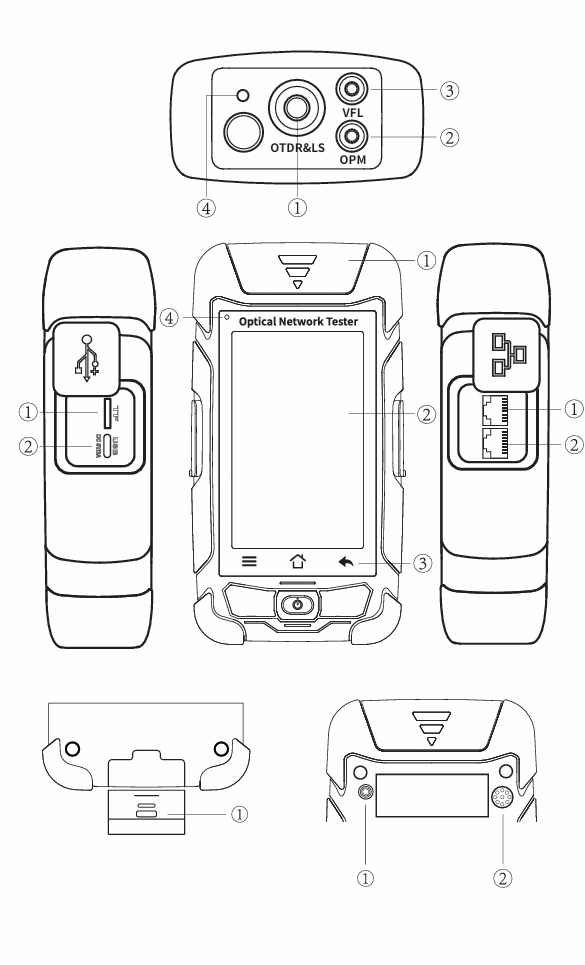

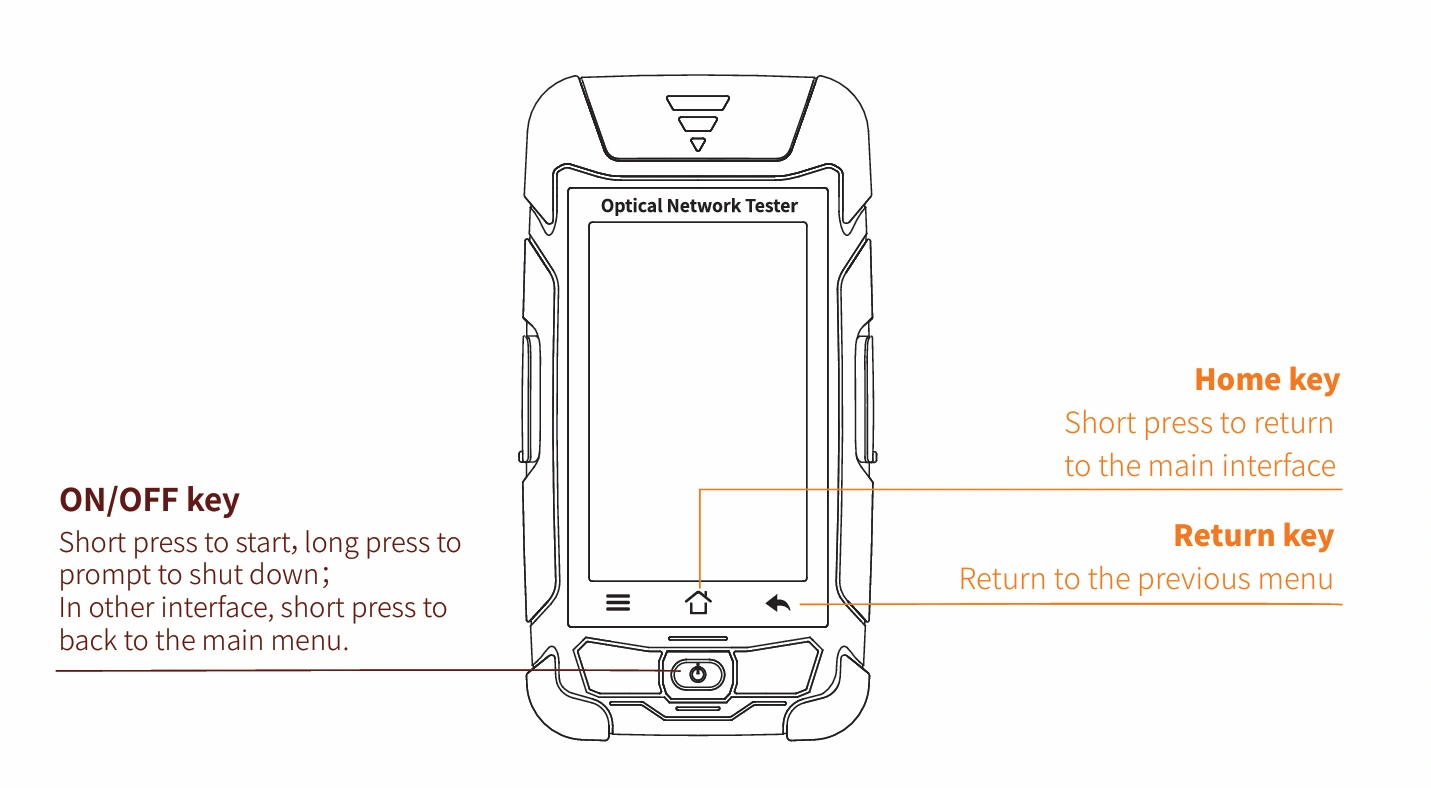

상단 보기 주요 보기 왼쪽 측면
① OTDR/LS 포트 ① 먼지 덮개 ① TF 카드 포트② OPM 포트 ② 4.3인치 컬러 LCD ② Type C USB③ VFL 포트 ③ 기능 키④ 레이저 거리 측정 포트 ④ LED 충전 표시등
오른쪽 측면 하단 보기 후면 보기
① RJ45 트래커 포트 ① RJ45 원격 테스터 ① 손전등
② RJ45 시퀀스 포트 ② 스피커
기능 키
메인 인터페이스
기기를 켜고 메인 메뉴로 들어가면 11개의 기능 모듈이 있으며, 아이콘을 터치하여 해당 기능 인터페이스로 들어갑니다.
자동 OTDR
자동 OTDR: 파장만 설정하면 되며,
다른 매개변수는 자동으로 선택됩니다.
설정: “테스트 설정” / “합격/불합격” 설정
인터페이스로 들어갑니다.
테스트 설정: 파장, IOR 및 테스트 시간을 설정합니다.
합격/불합격 설정:
평균 손실 임계값:
평균 링크 손실의 임계값을 설정합니다.
이벤트 손실 임계값:
링크 내 이벤트의 손실 임계값을 설정합니다. 이
임계값보다 크면 불합격으로 판단되고, 그렇지 않으면
합격으로 판단됩니다.
파일: 저장된 곡선 데이터를 엽니다.
저장: 파일은 같은 날짜 이름의 폴더에
저장됩니다.
테스트: OTDR 자동 테스트를 시작합니다.
주의
1625/1650nm 외에는 온라인 테스트를 하지 마십시오!
OTDR-설정 메뉴

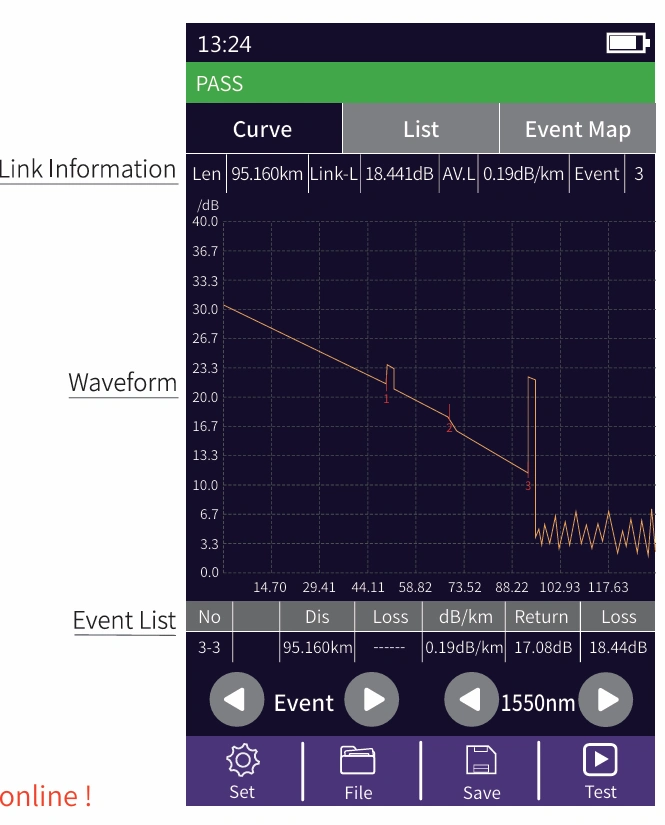

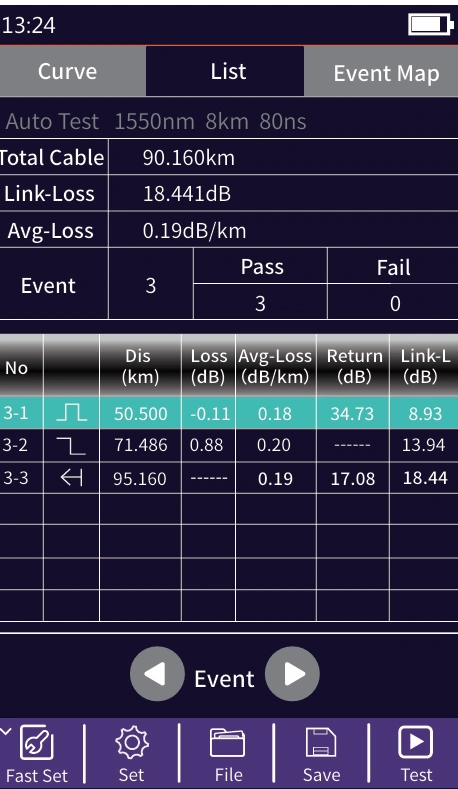

목록: 테스트 결과가 목록 형태로 표시됩니다.케이블 길이: 링크의 총 길이링크 손실: 링크의 총 손실평균 손실: 링크의 평균 손실이벤트: 총 이벤트 수, 합격 수, 불합격 수이벤트 목록에서:번호: 현재 이벤트의 순서유형: 현재 이벤트의 유형거리: 현재 이벤트의 거리손실: 현재 이벤트의 손실 값평균 손실: 시작부터 현재 이벤트까지의 평균 손실 값RL: 현재 이벤트 지점의 반사 손실 값링크 손실: 시작부터 현재 이벤트 지점까지의 총 손실
전문가 OTDR

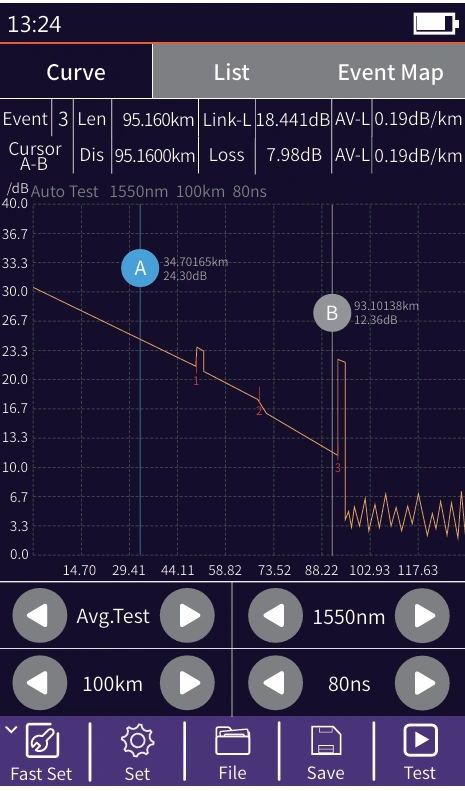

전문가 OTDR: 파장, 범위 및 펄스 폭과 같은 매개변수를 설정합니다.
빠른 설정: OTDR의 테스트 매개변수를 빠르게 설정합니다.
측정 모드: OTDR 스캐닝 이벤트 모드, 자동 테스트/실시간 테스트/평균 테스트
파장: OTDR의 테스트 파장을 선택합니다.
테스트 범위: 일반적으로 테스트할 광섬유 길이의 약 2배를 선택합니다.
테스트 펄스 폭: 3ns ~ 20000ns 선택 가능, 범위에 따라 선택 가능한 펄스 폭이 다릅니다.

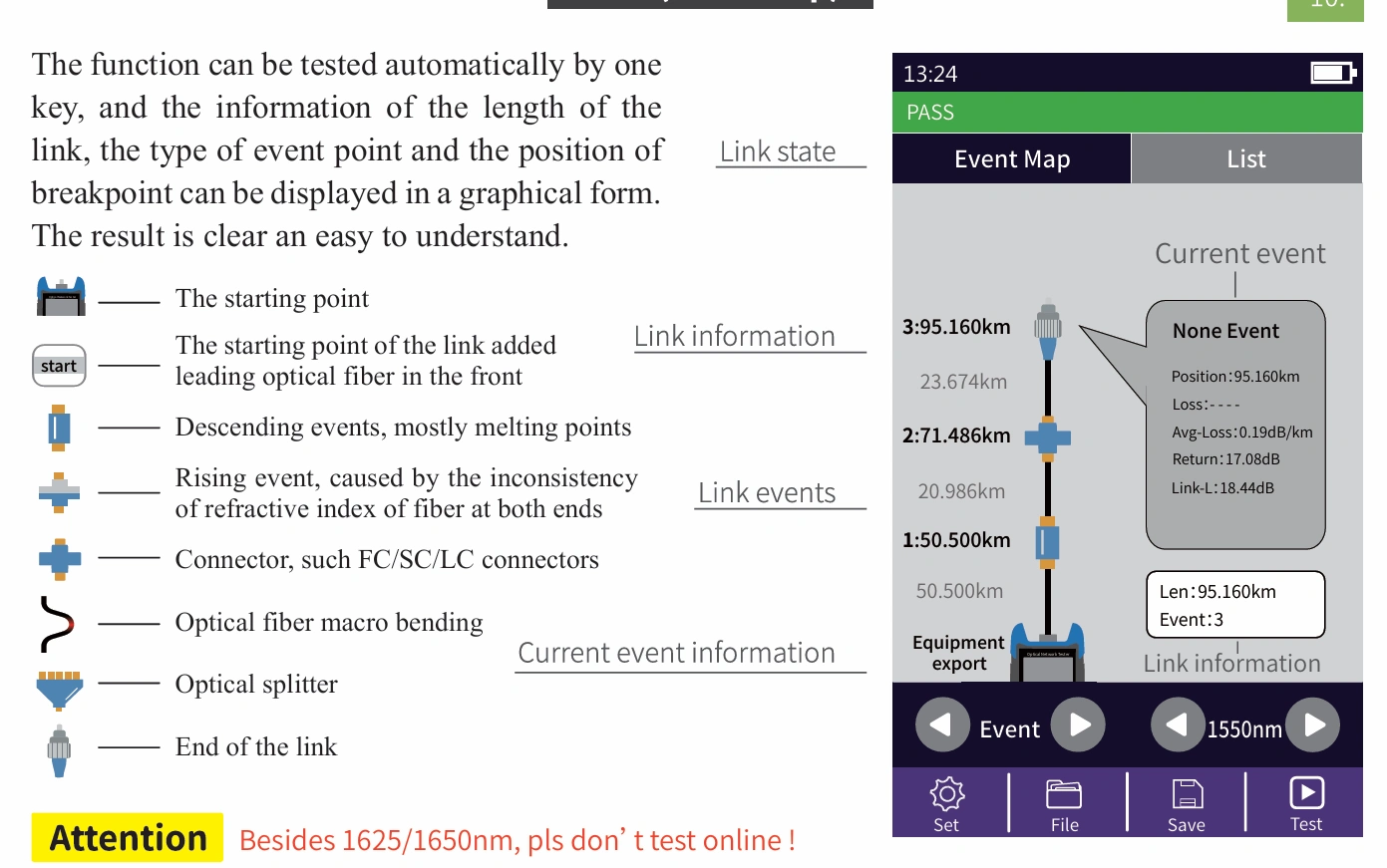

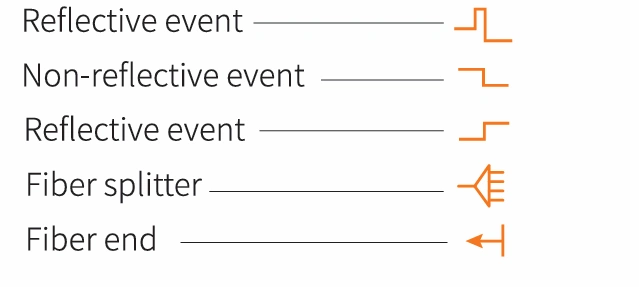

이벤트 유형은 5가지입니다:
OTDR 설정

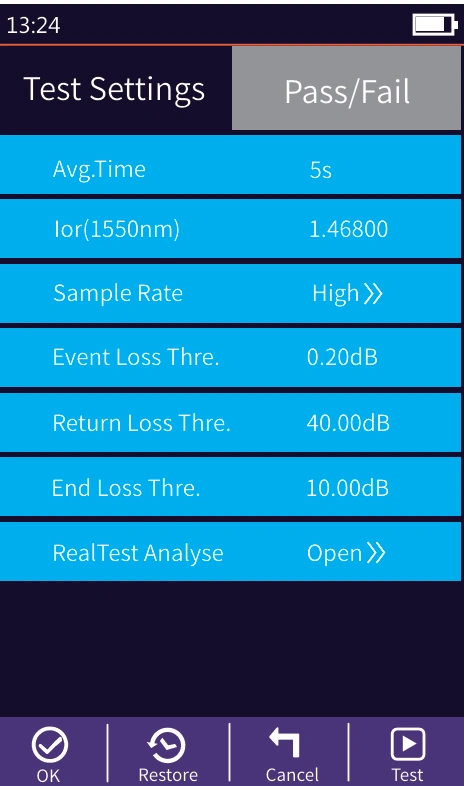

설정: 평균 시간 및 IOR은 자동 OTDR과 동일합니다.샘플링 속도: 표준: 표준 정확도로 테스트고정밀: 고정밀 모드로 테스트하며, 테스트 시간이 연장됩니다.이벤트 손실 임계값: 테스트할 수 있는 링크 내 연결 지점, 융착 지점의 손실 임계값을 0.2dB ~ 30dB 사이로 설정하며, 기본값은 0.2dB입니다. 설정값보다 큰 손실 값은 이벤트 목록에 표시되고, 그렇지 않으면 무시됩니다.반사 손실 임계값: 테스트할 수 있는 링크 반사 이벤트의 반사 손실 임계값을 10dB ~ 60dB 범위로 설정하며, 기본값은 40dB입니다.종단 손실 임계값: 테스트할 수 있는 링크 종단의 손실 임계값을 1dB ~ 30dB 범위로 설정하며, 기본값은 10dB입니다.실시간 테스트 분석: 자동 분석을 켜거나 끕니다.확인: 설정된 매개변수를 저장합니다.복원: 공장 설정으로 복원합니다.
OTDR-파일 저장

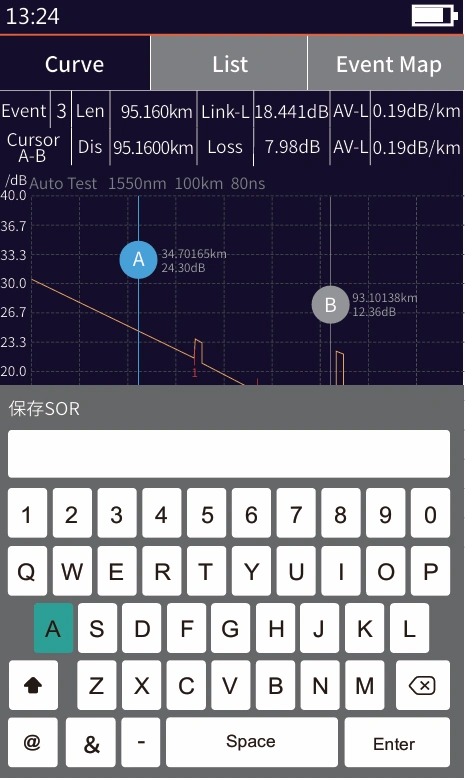

테스트 완료 후 【저장】 키를 눌러 파일을 저장하고, 키보드가 나타나면 파일 이름을 입력한 후 Enter를 눌러 파일을 저장합니다. “시스템 설정”에서 자동 저장(OTDR) 기능이 켜져 있으면 테스트 완료 후 수동 조작 없이 자동으로 저장됩니다.
자동 저장 기능
시스템 설정으로 들어가 자동 저장 기능을 켜면, 평균 또는 자동 테스트 후 기기가 테스트 파일을 자동으로 저장합니다.
OTDR-파일 작업

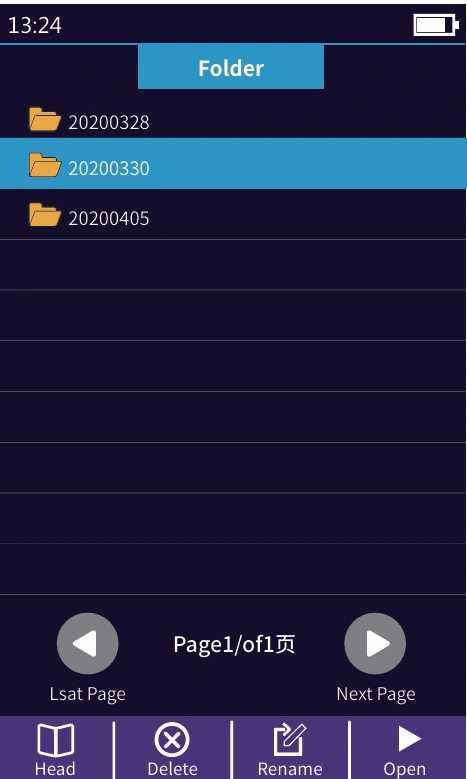

【파일】을 눌러 파일 목록으로 들어갑니다.
머리말: 첫 페이지로 돌아가기
삭제: 현재 파일 또는 폴더 삭제
이름 변경: 현재 파일 또는 폴더의 이름 변경
열기: 선택한 파일 또는 폴더 열기
iLOM(이벤트 맵)
OPM

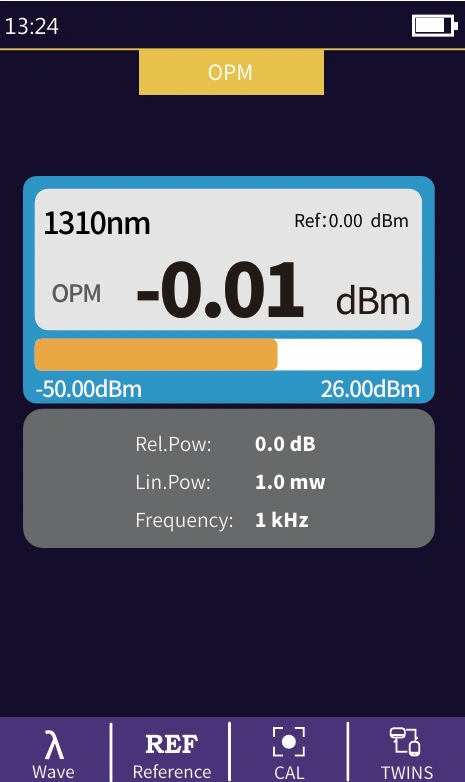

이 기능은 광 신호의 전력 및 다양한 장치와 광전자
부품의 삽입 손실을 테스트하는 데 사용됩니다. 270/330/1000/2000Hz 광 신호의 주파수를 식별하고 측정할 수 있습니다.
파장: 작동 파장 전환
참조: 현재 전력을 참조 전력으로 설정
CAL: 사용자 교정 모드로 들어가
표준 광원과 함께 교정
TWINS: 테스트된 레이저 소스의 파장과 주파수를 식별합니다. 이 기능은 로컬 레이저 소스의 TWINS 기능과 함께 사용됩니다.
-50~+26dBm: 수신 전력＞-10dBm
-70~+6dBm: 수신 전력＞-30dBm
절대 전력, 상대 전력 및 선형 전력은 다음과 같이 변환됩니다:
PAbs.=10lgPLin./1mW
PRel.=P Abs.-PRef.
VFL

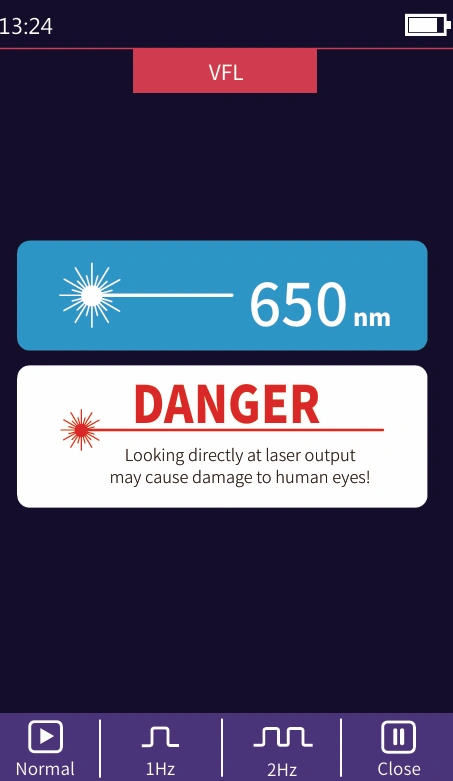

가시 적색광(650nm)이 광섬유에 주입되며, 측정된 광섬유의 누설 위치를 관찰하여 광섬유 고장 지점의 위치를 편리하고 정확하게 판단할 수 있습니다. 이는 근단 고장 및 광섬유와 케이블의 미세 굽힘으로 인해 발생할 수 있는 베어 광섬유, 점퍼 및 기타 고손실 구간의 감지에 적합하며, 적색광이 누설될 수 있습니다.
일반: 적색광 켜기, 연속광
1Hz: 적색광원이 1초에 한 번 깜박임
2Hz: 적색광원이 1초에 두 번 깜박임
닫기: 적색광 끄기
경고
레이저 출력부를 직접 쳐다보면 눈에 손상을 줄 수 있습니다!
레이저 광원
안정화된 레이저 광원의 파장은
OTDR 파장과 동일합니다. 이는
통신, CATV, LAN 케이블의 매개변수, 삽입 손실, 절연
손실 및 광 수동 장치의 에코 손실, 그리고
검출기의 파장 응답성을 측정하는 데 사용됩니다.
열기: 레이저 광원 켜기
파장: 파장 전환, 출력
파장은 OTDR과 일치합니다.
모드: 변조 주파수 전환
광원, CW/270/330/1000/2000Hz
TWINS: 페어링된 출력 모드로 들어갑니다. 이
기능은 로컬 광 파워 미터의 TWINS 기능과 함께 사용됩니다.경고
레이저 출력부를 직접 쳐다보면 눈에 손상을 줄 수 있습니다!
레이저 광원
안정화된 레이저 광원의 파장은
OTDR 파장과 동일합니다. 이는
통신, CATV, LAN 케이블의 매개변수, 삽입 손실, 절연
손실 및 광 수동 장치의 에코 손실, 그리고
검출기의 파장 응답성을 측정하는 데 사용됩니다.
열기: 레이저 광원 켜기
파장: 파장 전환, 출력
파장은 OTDR과 일치합니다.
모드: 변조 주파수 전환
광원, CW/270/330/1000/2000Hz
TWINS: 페어링된 출력 모드로 들어갑니다. 이
기능은 로컬 광 파워 미터의 TWINS 기능과 함께 사용됩니다.경고
레이저 출력부를 직접 쳐다보면 눈에 손상을 줄 수 있습니다!

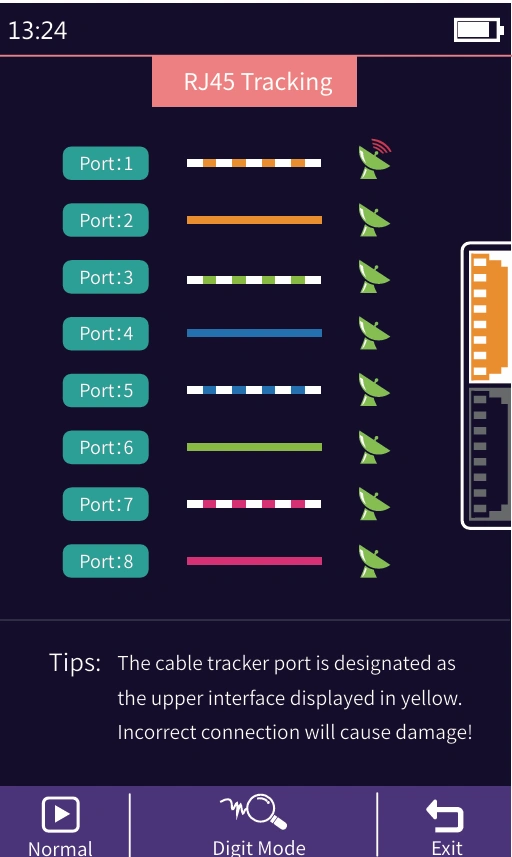

RJ45 시퀀스

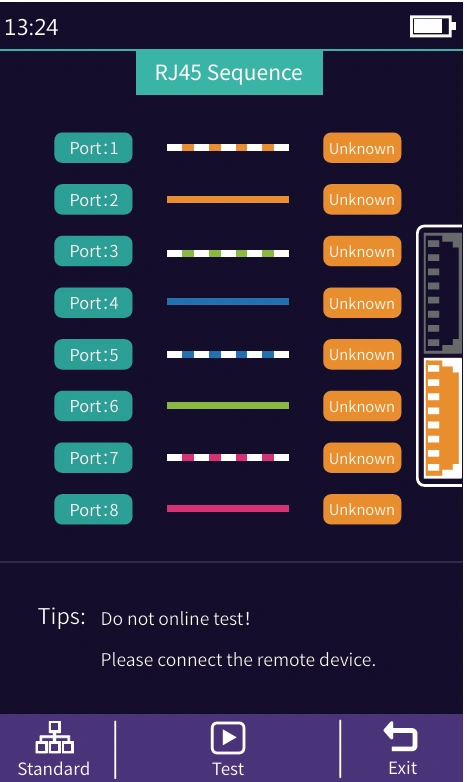

RJ45 라인 시퀀스 측정.
네트워크 케이블 내부의 8심 와이어 시퀀스를 측정합니다. 측정 시 원격 모듈에 연결하십시오.
표준: 다른 네트워크 케이블 표준 선택
테스트: 케이블 시퀀스 테스트 시작
종료: 케이블 시퀀스 테스트를 종료하고 메인 인터페이스로 돌아갑니다.
경고
온라인 테스트를 하지 마십시오!
주의
케이블 길이 포트는 노란색으로 표시된 하단 인터페이스로 지정됩니다. 잘못된 연결은 손상을 유발할 수 있습니다!

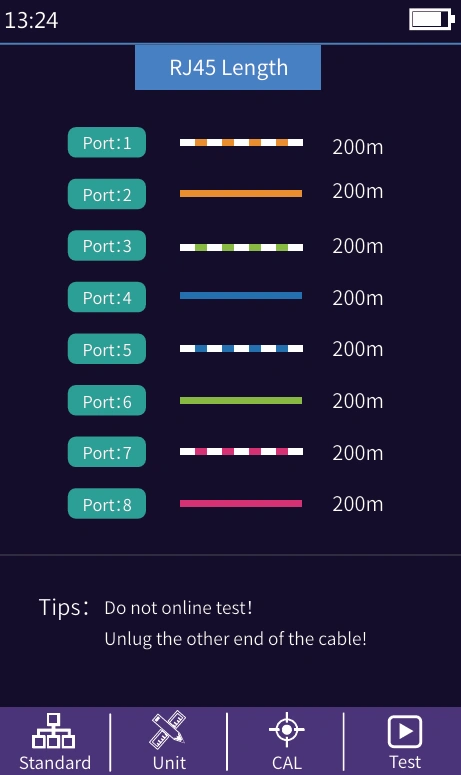

RJ45 길이
RJ45 길이 테스트: 네트워크 케이블의 길이를 테스트합니다.
표준: 다른 케이블 표준 선택
단위: 다른 단위 전환
CAL: 실제 길이에 따라 테스트 결과를 조정하고, 표시 길이 = 마지막 테스트 결과 × 보정
테스트: 케이블 길이 테스트 시작
경고
온라인 테스트를 하지 마십시오!
주의케이블 길이 포트는 노란색으로 표시된 하단 인터페이스로 지정됩니다. 잘못된 연결은 손상을 유발할 수 있습니다!

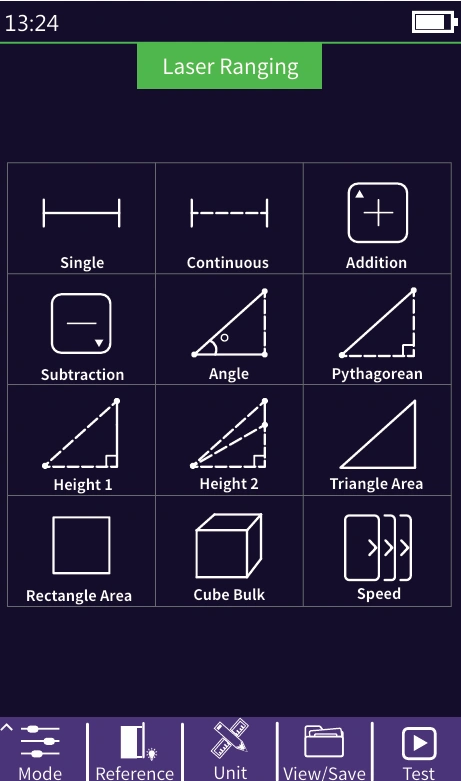

레이저 거리 측정
레이저 범위: 최대 테스트 거리는 40미터입니다.
모드: 단일/연속/덧셈/뺄셈/각도/피타고라스/높이1/높이2/삼각형
면적/직사각형 면적/부피/속도 측정
측정 모드 아이콘의 실선은
테스트할 매개변수입니다.

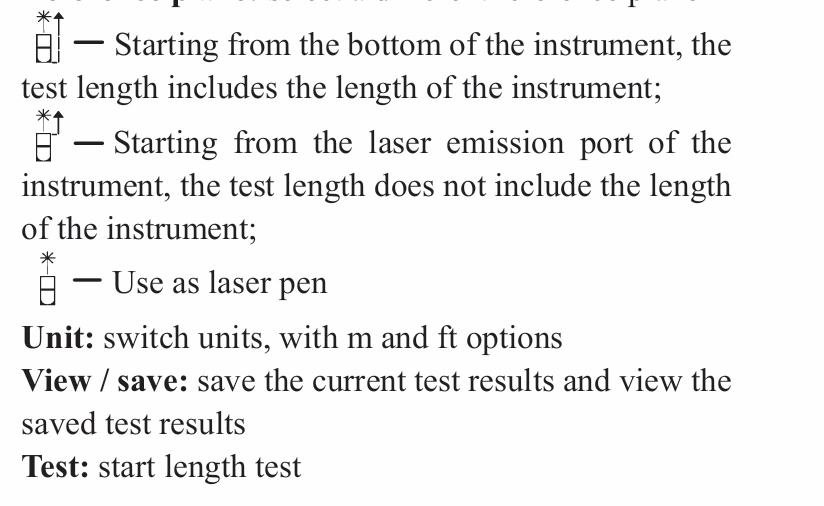

참조 평면: 다른 참조 평면 선택

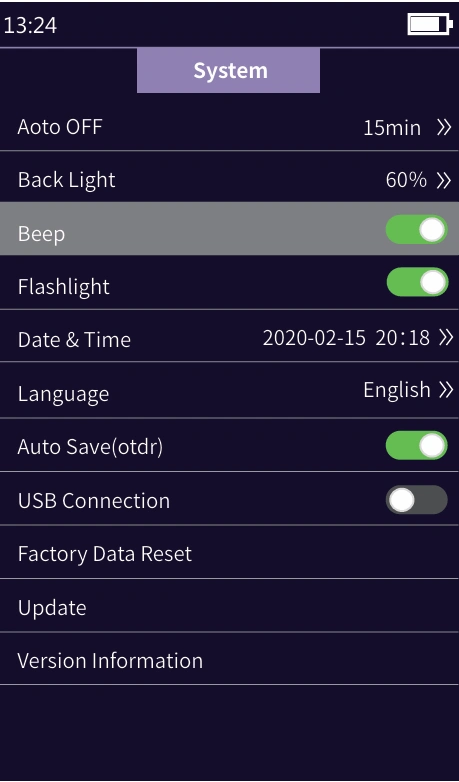

시스템 설정
자동 꺼짐: 자동 종료 시간 설정
백라이트 밝기: 백라이트 밝기 설정
소리: 터치음 켜기 또는 끄기
손전등: 손전등 켜기 또는 끄기
날짜 및 시간: 기기 시간 및 날짜 설정
언어: 기본 언어 유형 표시
자동 저장: 열기 후 곡선 파일을 자동으로 저장
USB 연결: 열기 후 컴퓨터에 연결하여 데이터 전송
공장 설정 복원: 기본 매개변수 값 복원
업그레이드: 소프트웨어 업그레이드
버전 정보: 로컬 정보 및 알람 기록 보기
