머리말
본 광 시간 영역 반사 측정기(OTDR) 시리즈를 구매하고 사용해 주셔서 대단히 감사합니다.
본 설명서는 주로 장비의 일반적인 작동 및 유지보수 정보, 일반적인 문제 해결 가이드 및 기타 정보를 담고 있습니다. 사용 편의를 위해 장비를 작동하기 전에 본 설명서의 내용을 주의 깊게 읽고, 설명서의 지침을 올바르게 따르십시오.
본 설명서는 이 장비에만 사용됩니다. 어떤 회사나 개인도 회사 승인 없이 상업적 목적으로 본 설명서의 내용을 위조, 복사 및 배포할 수 있습니다.
본 설명서의 내용은 사전 통지 없이 변경될 수 있습니다. 궁금한 점이 있으시면 공급업체에 문의해 주십시오. 최상의 서비스를 제공해 드리겠습니다!
설계 개선의 필요성으로 인해 내용은 사전 통지 없이 변경될 수 있습니다.
요약
본 OTDR 시리즈는 OTDR, 이벤트 맵, 시각적 결함 위치 확인, RJ45 테스트(케이블 길이, 순서 테스트, 케이블 추적), 광 멀티미터(레이저 광원, 광 손실 테스트), 광 파워 미터, 단면 검사 및 기타 기능을 포함하는 다기능 광 측정 장비입니다. 터치스크린과 버튼을 갖추고 있습니다. 광케이블 건설, 설치 및 유지보수, 프로젝트 승인 및 현장 수리에 적합한 도우미입니다.
경고
장비를 사용할 때 레이저 출력 포트나 광섬유 끝을 직접 눈으로 보지 마십시오. 눈 손상을 피하십시오! 1310nm 및 1550nm 이중 파장 온라인 테스트는 금지되어 있습니다. 강제로 사용하면 장비 내부 부품이 손상될 수 있습니다! 본 설명서에서 명시적으로 허용되지 않은 변경 또는 수정은 장비 작동 권한을 박탈할 수 있습니다. 화재나 감전의 위험을 줄이려면 장비를 천둥 번개나 습한 환경에 노출시키지 마십시오. 감전을 방지하기 위해 케이스를 열지 마십시오. 제조업체가 지정한 자격을 갖춘 직원이 수리해야 합니다.
주의사항
배터리: 배터리는 특수 폴리머 리튬 배터리이며, 충전 전압은 5V/2A이고, 충전 온도 범위는 -5℃~+45℃입니다. 주변 온도가 너무 높으면 충전이 자동으로 중단됩니다. 장기간 보관 및 자가 방전으로 인한 배터리 고장을 방지하기 위해 배터리는 매월 1회 충전해야 합니다. 배터리의 장기 보관 온도 범위는 -20℃ ~ 50℃입니다.
장비 상자에 동봉된 전용 어댑터를 사용하고 사양에 따라 외부 전원 공급 장치를 엄격히 사용하십시오. 그렇지 않으면 장비가 손상될 수 있습니다.
단면 청소: 테스트 전에 알코올 솜으로 테스트할 광섬유 조인트의 단면을 청소하십시오.
LCD 화면: 본 시리즈 장비의 디스플레이는 4.3인치 컬러 LCD입니다. 좋은 시야를 유지하기 위해 LCD 화면을 깨끗하게 유지하십시오. 청소할 때는 부드러운 천으로 LCD 화면을 닦으십시오.
주의사항
보증 설명: 본체는 36개월 보증됩니다. 배터리, 충전 어댑터 및 광 인터페이스 소모품은 6개월 보증됩니다. 보증 시작일은 제조일로부터 1개월 연기됩니다.

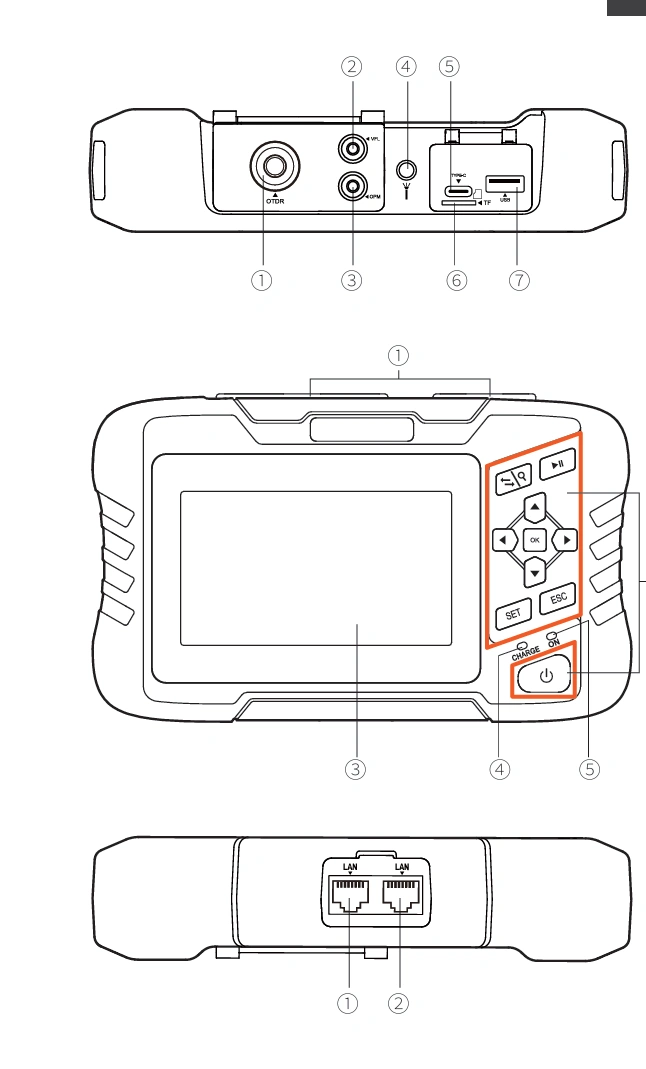

본체
상단
① OTDR 포트
② VFL 포트
③ OPM 포트
④ 손전등
⑤Type-C
⑥ TF（Mico SD）카드
⑦ USB
주요 보기
① 먼지 덮개
② 기능 버튼
③ 4.3인치 컬러 LCD
④ 충전 표시등
⑤ 전원 켜짐 상태 표시등
하단
① RJ45 순서 테스트 포트
② RJ45 케이블 길이/케이블 추적 포트

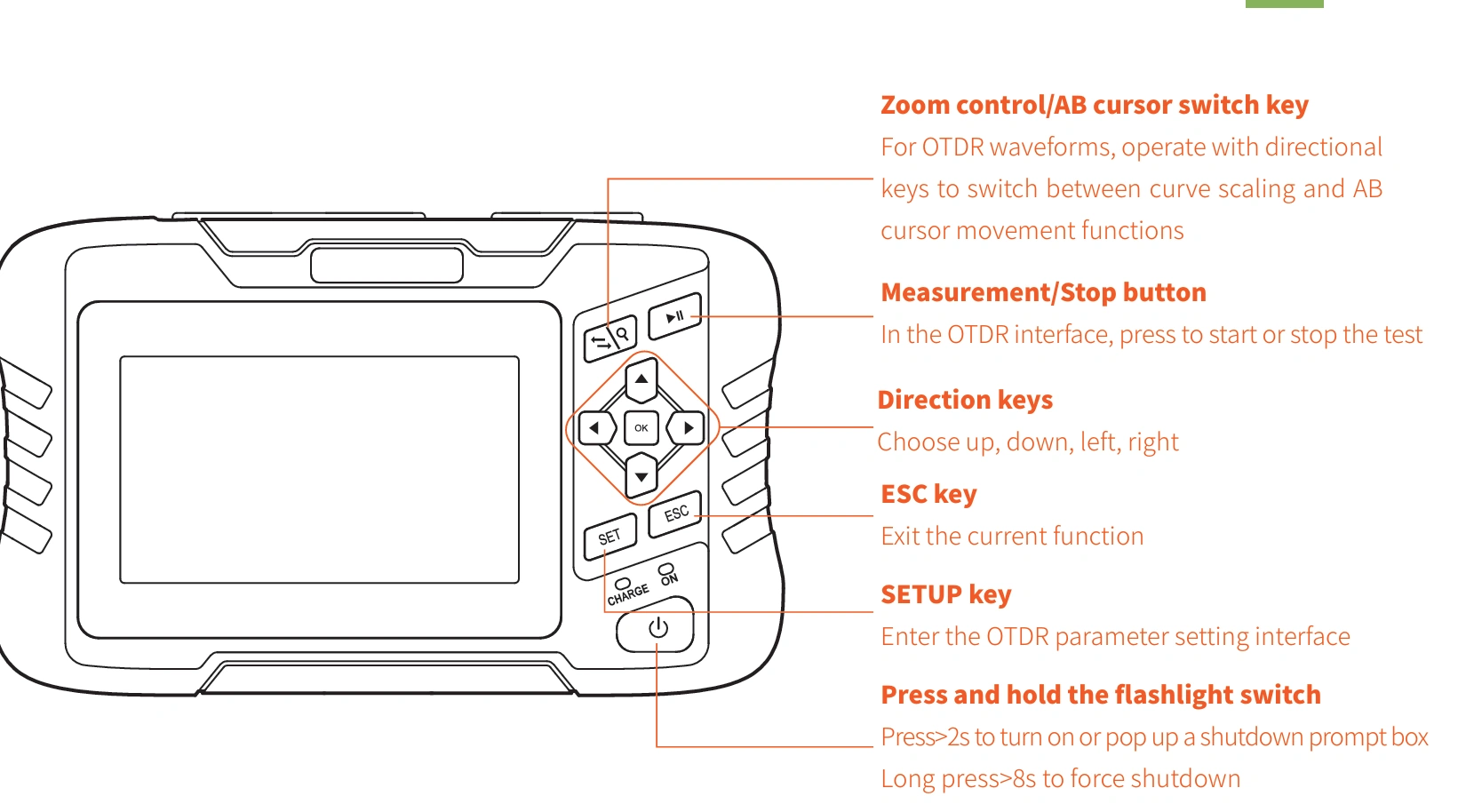

기능 버튼

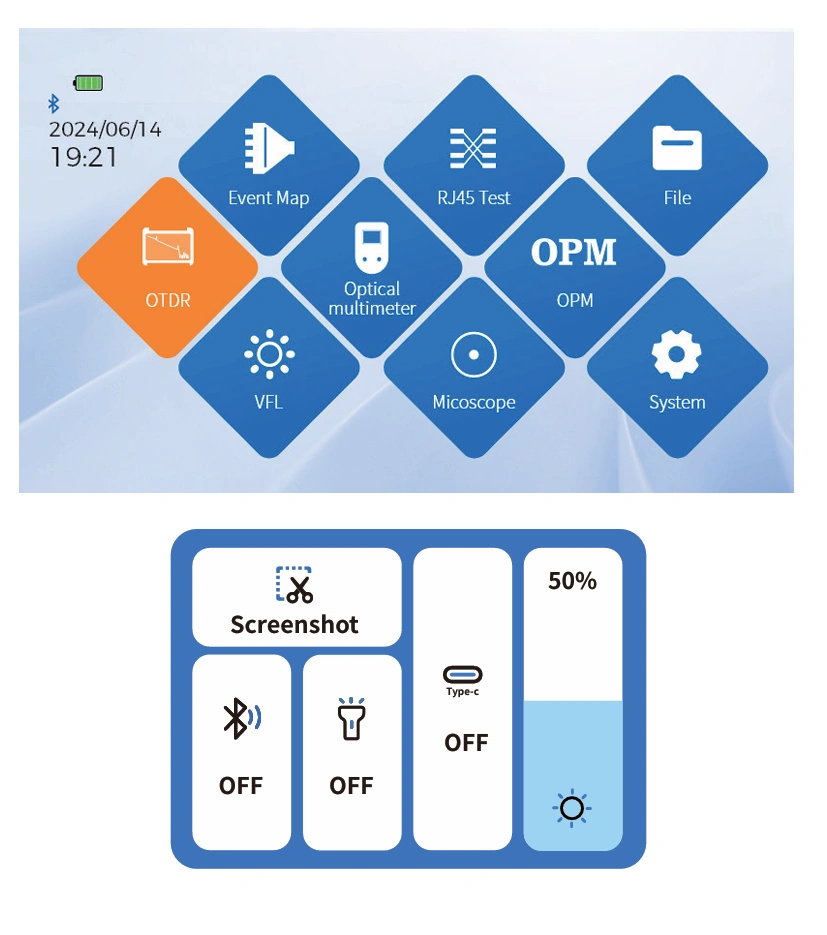

메인 인터페이스
부팅 후 총 9개의 기능 모듈로 구성된 메인 메뉴로 진입합니다. 방향 키를 눌러 모듈을 선택한 다음 “확인” 키를 누르거나 기능 아이콘을 직접 눌러 해당 기능 인터페이스로 진입합니다.

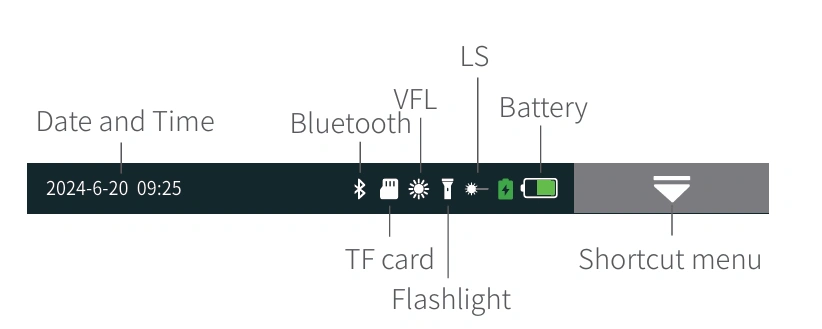

“바로가기 메뉴”를 눌러 작동 인터페이스로 진입하고, 다른 아이콘을 눌러 해당 작동 기능을 수행합니다.
키 조작: 기능 메뉴를 위, 아래, 왼쪽, 오른쪽으로 선택하고 확인을 눌러 기능 항목으로 진입합니다.
스크린샷: 현재 인터페이스를 캡처하며, 이미지는 장비 내부에 자동으로 저장됩니다. 파일 이름은 스크린샷이 생성된 시간입니다.
OTDR
테스트 파장, 범위, 펄스 폭, 시간 및 모드를 선택합니다. 다른 범위는 다른 선택 가능한 펄스 폭에 해당합니다.
고급 설정: 분석 매개변수, 자격 기준 및 기타 매개변수 설정;
빠른 설정:
곡선 조작
곡선 확대/축소 및 드래그: 터치스크린 제스처 조작
초기 곡선 복원: 화면 1:1 클릭
커서 이동: A 또는 B 드래그
물리 버튼 조작:
SET : 삭제
ESC : 돌아가기
: 선택
: 내보내기
OK : 확인

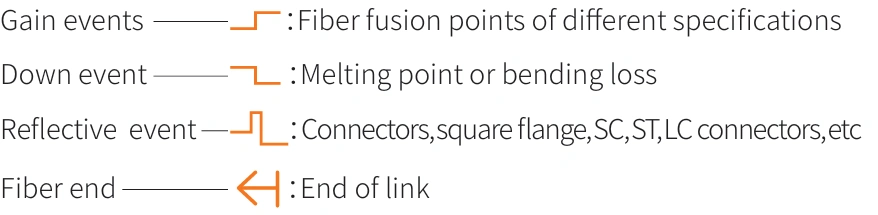

이득 이벤트 : 다른 사양의 광섬유 융착점
하강 이벤트 : 융착점 또는 굽힘 손실
반사 이벤트 : 커넥터, 사각 플랜지, SC, ST, LC 커넥터 등
광섬유 끝 : 링크의 끝
10 이벤트 맵

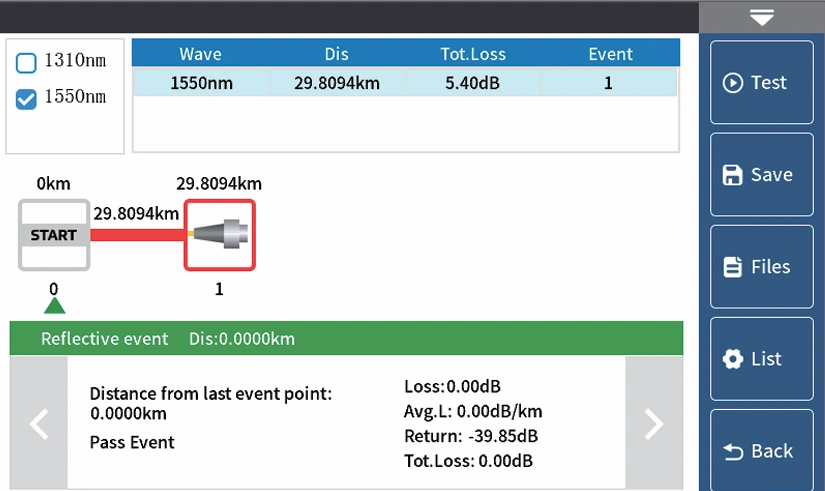

이 기능은 원클릭 자동 테스트로, 측정된 광섬유 링크의 길이, 커넥터 유형, 단선 위치 및 기타 정보를 그래픽 형태로 표시하여 명확하고 이해하기 쉬운 결과를 제공합니다.

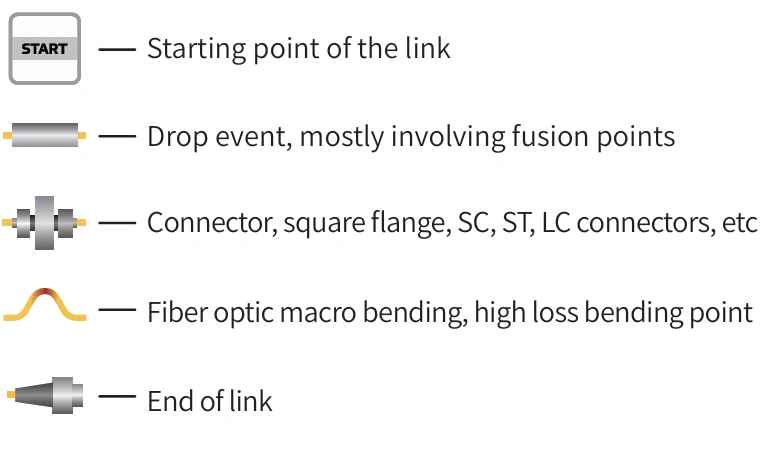

링크의 시작점
하강 이벤트, 주로 융착점 관련
커넥터, 사각 플랜지, SC, ST, LC 커넥터 등
광섬유 매크로 굽힘, 고손실 굽힘 지점
링크의 끝
물리 버튼 조작:
SET: 테스트 매개변수 설정 및 자동 저장 옵션 팝업
ESC: 돌아가기
: 테스트 및 중지
: 커서 전환 (좌우 버튼으로 커서 위치 이동), 확대 모드 (상하좌우 버튼으로 확대)
이벤트 유형:
OTDR-테스트 매개변수 설정
파장: 광파가 방출되는 파장입니다.
범위: 광섬유의 실제 길이에 따라 해당 사전 정의된 범위를 선택합니다. 이는 측정된 광섬유의 길이보다 길어야 하며, 일반적으로 측정된 광섬유 길이의 약 두 배로 설정됩니다.
펄스: 측정 중 방출되는 광 펄스 신호의 시간 폭을 나타냅니다. 펄스 폭이 클수록 광섬유에 주입되는 광 파워가 강해지고, 광섬유의 후방 산란 신호가 강해지며, OTDR이 효과적으로 감지할 수 있는 거리가 멀어집니다. 그러나 큰 펄스 폭은 초기 반사 신호의 포화를 유발하여 큰 블라인드 스팟을 초래할 수 있습니다. 펄스 폭 선택은 측정 광섬유의 길이와 관련이 있습니다. 길이가 길수록 펄스 폭이 커지며, 이는 실시간/평균 측정 모드에서만 수정할 수 있습니다.
모드: 장비는 자동 테스트, 평균 테스트, 실시간 테스트의 세 가지 모드로 나뉩니다. 자동 테스트는 수동 선택 없이 테스트 조건을 자동으로 선택합니다. 평균 테스트 및 실시간 테스트는 테스트 조건을 수동으로 선택해야 합니다.
시간: 평균 측정 모드에서 감지 시간이 길수록 신호의 신호 대 잡음비 개선이 더 좋고, 테스트 결과가 더 정확합니다. 사용자는 측정 시간을 합리적으로 선택해야 하며, 측정 시간은 측정 동역학에 정비례합니다.
단위: 원하는 단위를 선택합니다. km, kft, mi(마일)의 세 가지 옵션이 있습니다.
자동 저장: 테스트 완료 후 테스트 파일을 자동으로 저장할지 여부입니다.
굴절률: 광섬유의 고유 특성에 의해 결정되며 케이블 또는 광섬유 제조업체에서 제공하는 굴절률은 거리를 계산하는 핵심 매개변수이며 임의로 설정할 수 없습니다. 굴절률 범위는 1-2입니다.
키 조작: SET 키를 눌러 매개변수 설정으로 진입하고, 위, 아래, 왼쪽, 오른쪽으로 매개변수를 선택한 다음 OK를 눌러 매개변수를 확인합니다.

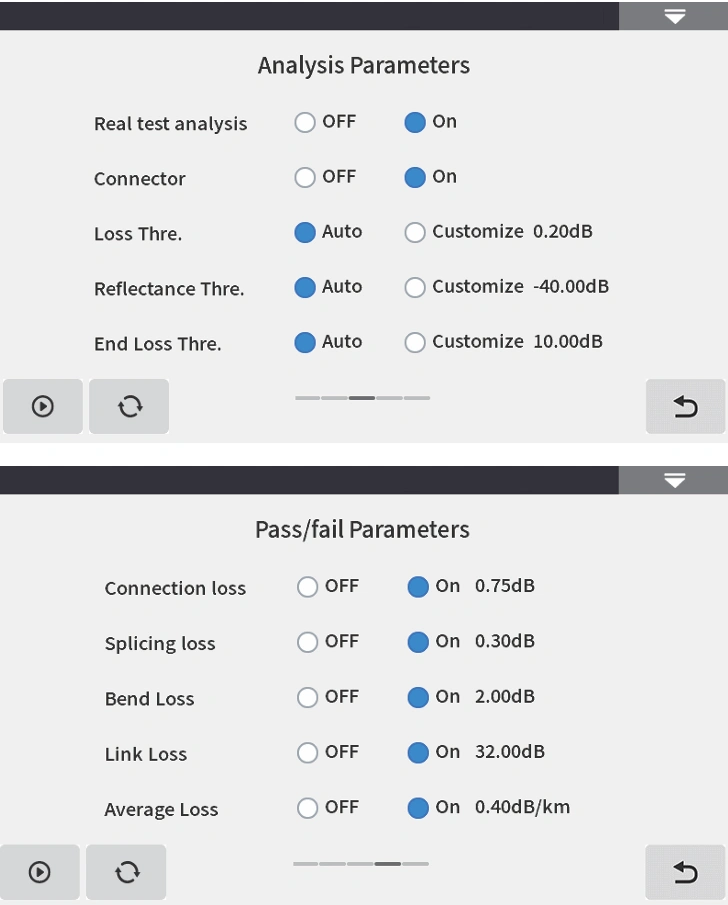

OTDR-임계값/기준
임계값 설정
이벤트 손실 임계값: 테스트 가능한 링크 내 연결점, 융착점 또는 매크로 굽힘에 대한 손실 임계값을 0.01dB에서 9.99dB 사이로 설정하며, 기본값은 0.20dB입니다. 설정된 임계값을 초과하는 이벤트는 이벤트 테이블에 나열되고, 임계값 미만의 이벤트는 무시됩니다.
반사 임계값: 테스트 가능한 링크 반사 이벤트에 대한 반사 손실 임계값을 -99.99dB에서 1.00dB 사이로 설정하며, 기본값은 -40.00dB입니다.
종단 임계값: 테스트 가능한 링크 끝의 손실 값을 1dB에서 30dB 사이로 설정하며, 기본값은 10dB입니다.
자격 기준
연결/융착/굽힘/링크의 평균 손실에 대한 판단 값을 설정합니다. 판단 값보다 작으면 “PASS”로 판단하고, 그렇지 않으면 “FAIL”로 판단합니다.
연결 손실: 플랜지, SC, LC 및 기타 조인트를 나타내는 반사 이벤트;
용접 손실: 비반사 이벤트, 종종 용접점을 나타냄;
굽힘 손실: 광섬유 굽힘으로 인한 비반사 이벤트로, 두 파장의 동시 테스트가 필요합니다;
링크 손실: 테스트된 링크의 총 손실 임계값입니다.
평균 손실: 테스트된 링크의 킬로미터당 손실 값입니다.

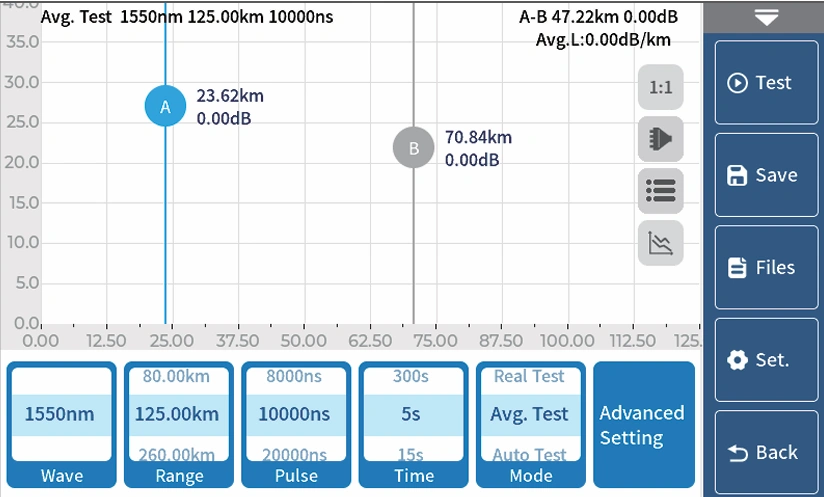

OTDR-곡선
올바른 매개변수 설정을 선택하고 테스트를 완료하면 곡선 및 이벤트 목록과 같은 테스트 결과가 표시됩니다.
곡선 확대/축소
터치스크린 제스처 조작으로 축소 및 확대 모드로 진입합니다.
이벤트 목록
목록: 측정 결과가 목록 형태로 표시됩니다.
광케이블 총 길이: 현재 테스트된 링크의 총 길이
총 손실: 현재 테스트된 링크의 총 손실
평균 손실: 현재 테스트된 링크의 킬로미터당 손실
이벤트 목록에서:
일련번호: 현재 이벤트의 순서
유형: 현재 이벤트 지점의 유형
거리: 현재 이벤트 지점의 위치
구간: 이전 이벤트 지점과 현재 이벤트 지점 사이의 거리
손실: 현재 이벤트 지점의 손실 값
기울기: 시작점부터 현재 이벤트 지점까지의 킬로미터당 손실 값
반사: 현재 이벤트 지점의 반사 손실 값
총 손실: 시작점부터 현재 이벤트 지점까지의 누적 손실 값

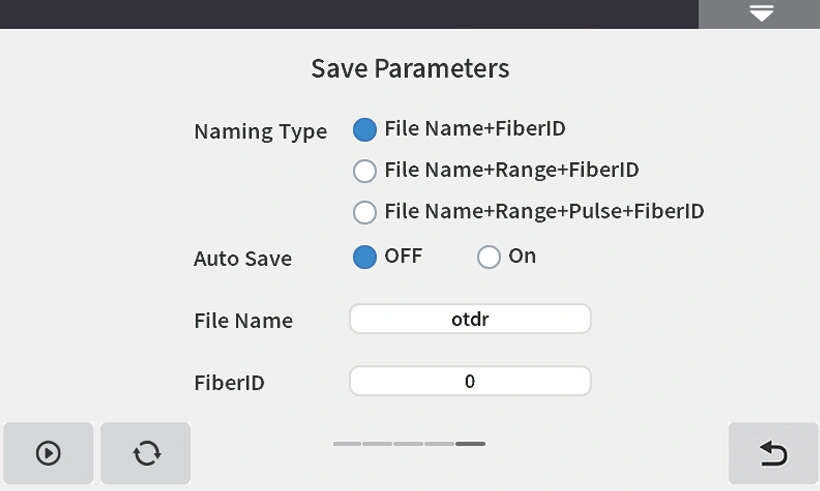

OTDR-파일 저장
측정이 완료되면 【저장】을 눌러 파일을 저장하고, 파일 이름을 입력한 다음 “Enter”를 눌러 파일을 저장합니다. 파일은 현재 날짜로 명명된 폴더에 저장됩니다.
자동 저장: 파일 자동 저장 기능을 열면 파일 이름이 규칙에 따라 자동으로 생성됩니다.
명명 유형:
파일 이름+광섬유 ID, 광섬유 ID는 순서대로 증가;
파일 이름+범위+광섬유 ID, 광섬유 ID는 순서대로 증가;
파일 이름+범위+펄스+광섬유 ID, 광섬유 ID는 순서대로 증가.
파일 이름: 파일 이름을 수동으로 입력합니다.
광섬유 ID: 광섬유 번호를 수동으로 입력합니다.

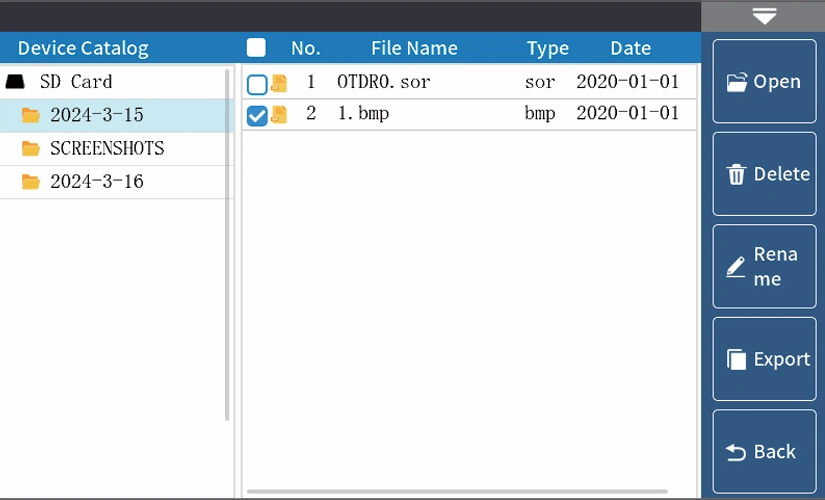

OTDR-파일 조작
파일 조작
모든 테스트 곡선은 장비에 기본으로 제공되는 TF 카드에 저장됩니다. 【파일】을 눌러 파일 조작 인터페이스로 진입하면 파일을 열고, 삭제하고, 이름을 변경할 수 있습니다.
【열기】 최대 4개의 곡선 비교를 지원합니다.
장비 TF 카드의 내부 테스트 .sor 데이터는 USB 플래시 드라이브를 통해 내보낼 수 있습니다.
물리 버튼 조작:
SET : 삭제
ESC : 돌아가기
이벤트 맵
이 기능은 원클릭 자동 테스트로, 측정된 광섬유 링크의 길이, 커넥터 유형, 단선 위치 및 기타 정보를 그래픽 형태로 표시하여 명확하고 이해하기 쉬운 결과를 제공합니다.
물리 버튼 조작:
경고: 온라인 파장을 제외하고는 온라인 테스트를 수행하지 마십시오!

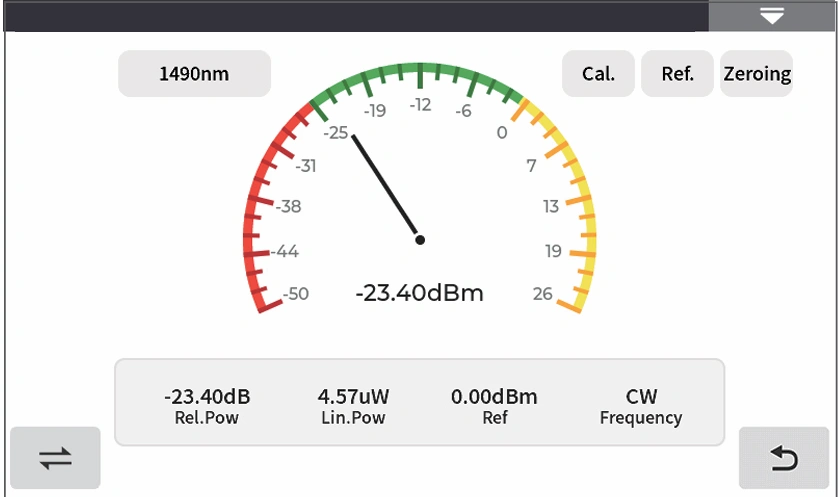

OPM
다양한 장치 및 광전자 부품의 신호 전력 테스트 및 삽입 손실 테스트에 사용됩니다. 270Hz/1kHz/2kHz 주파수 광의 전력을 식별하고 측정할 수 있습니다.
파장: 파워 미터의 테스트 파장 전환
교정: 교정 모드 진입
기준: 현재 전력을 기준 전력으로 설정
영점 조정: 기준 전력을 영점으로 설정
물리 버튼 조작:
절대 전력, 상대 전력 및 선형 전력의 변환 관계는 다음과 같습니다:
PAbs.Pow=10lgPLin.Pow/1mW
PRel.Pow=PAbs.Pow-PRef.Pow

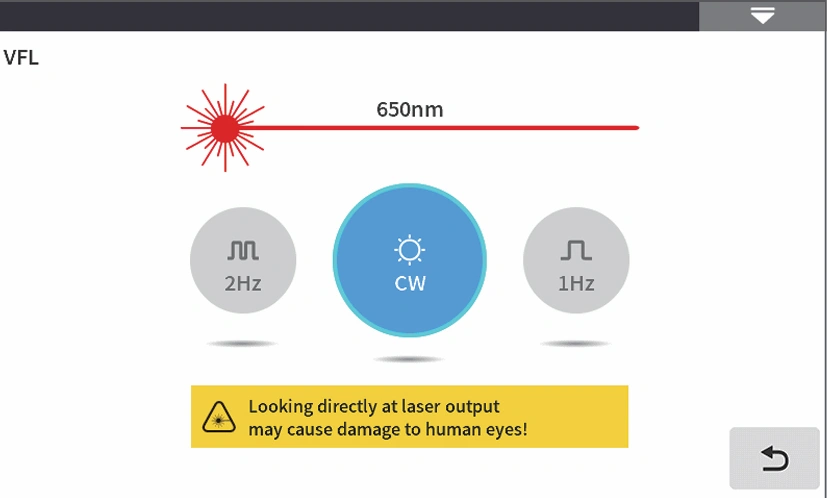

VFL
VFL은 가시광선(적색광)을 광섬유에 주입하고 측정된 광섬유의 누설 위치를 관찰하여 광섬유 결함 지점의 위치를 편리하고 정확하게 파악합니다. 나선 광섬유, 광섬유 점퍼 및 적색광이 누설될 수 있는 기타 광섬유 및 케이블의 마이크로 굽힘으로 인한 근단 결함 지점 및 고손실 구간 감지에 적합합니다.
: 클릭하여 적색광을 켜거나 끄고 다음 모드로 출력합니다.
연속 모드
1Hz: 적색광이 1Hz 주파수로 깜빡입니다.
2Hz: 적색광이 2Hz 주파수로 깜빡입니다.
물리 버튼 조작:
OK : 테스트 및 중지
ESC: 돌아가기
경고: 레이저 출력 포트를 직접 쳐다보지 마십시오. 레이저가 사람 눈의 망막에 손상을 줄 수 있습니다!

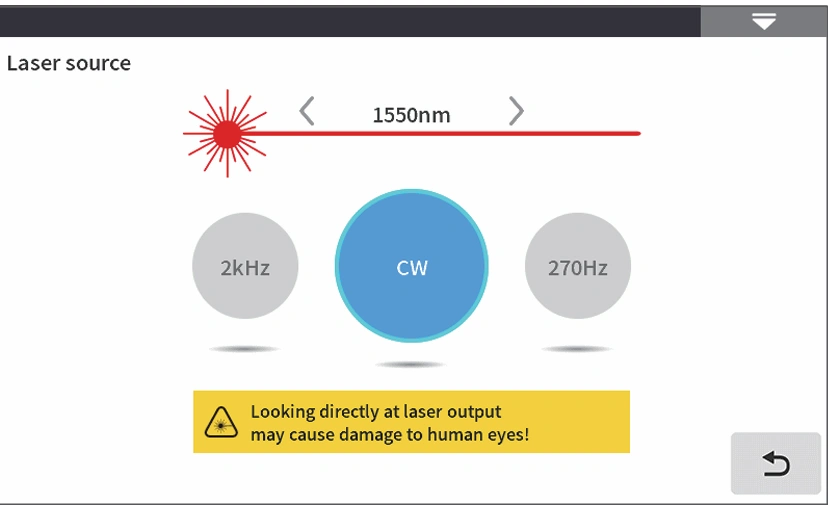

멀티미터-LS
LS는 OTDR 기능과 동일한 파장의 레이저를 출력할 수 있으며, 통신, 케이블 TV 및 LAN 광케이블의 매개변수 테스트; 광 수동 부품의 삽입 손실, 절연 및 반사 손실 테스트; 검출기 파장 응답성 테스트 등에 사용됩니다.
광원에는 CW, 270Hz, 330Hz, 1kHz 및 2kHz의 다섯 가지 작동 모드가 있습니다.
열기: 광원 켜기
파장: 광원의 파장 전환
모드: 광원 모드 전환, CW, 270Hz, 330Hz, 1kHz 및 2kHz

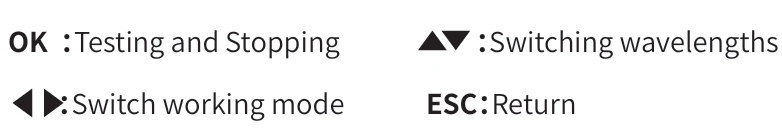

물리 버튼 조작:
경고: 레이저 출력 포트를 직접 쳐다보지 마십시오. 레이저가 사람 눈의 망막에 손상을 줄 수 있습니다!

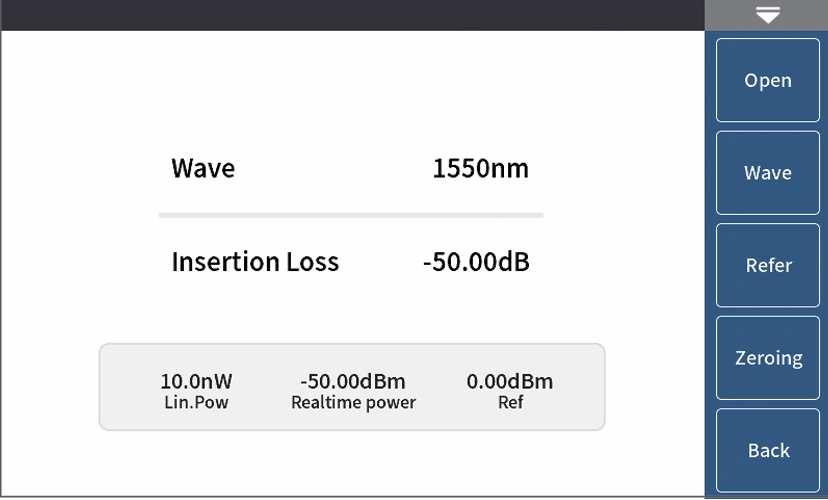

멀티미터-삽입 손실
광 수동 부품의 삽입 손실 값을 테스트하는 데 사용됩니다.
광 손실 측정 단계는 다음과 같습니다:
1) 먼저 LS 및 OPM 광 인터페이스를 표준 점퍼로 연결하고 【활성화】를 누른 다음 전력이 안정화되면 【기준】을 누릅니다;
2) 표준 점퍼를 사용하여 테스트할 구성 요소를 LS 및 OPM 광 인터페이스에 연결하고 【활성화】를 누르면 ‘상대 전력’이 테스트된 구성 요소의 삽입 손실이 됩니다.
물리 버튼 조작:

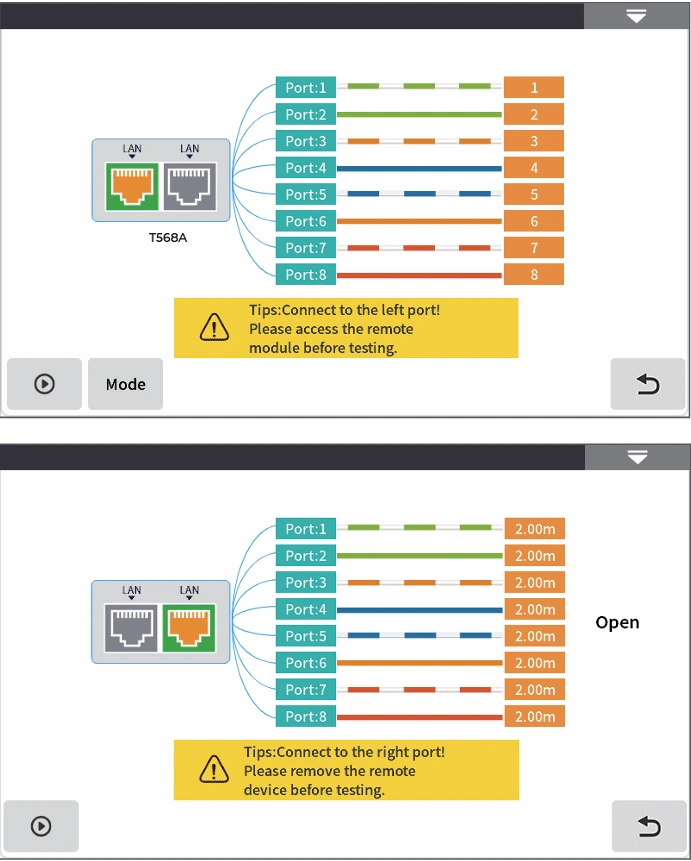

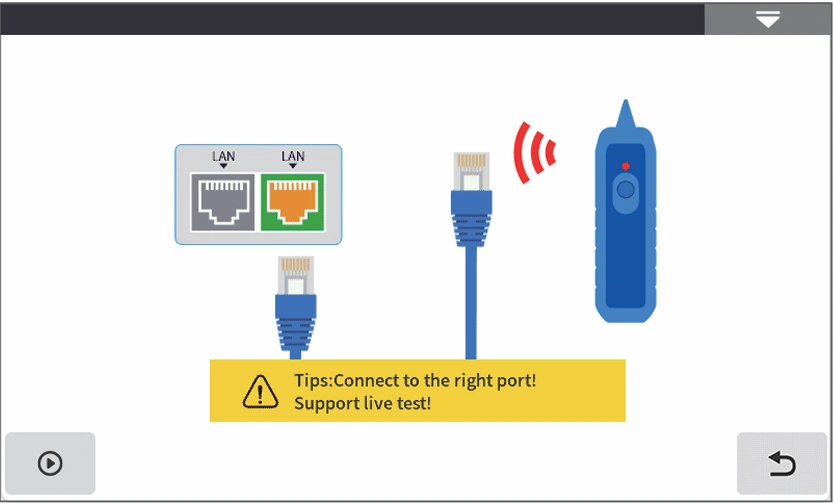

RJ45 테스트-RJ45 케이블 길이/순서 테스트
라인 순서 측정: 테스트 중에는 액세서리의 원격 끝을 네트워크 케이블의 다른 끝에 연결합니다. 테스트 모드는 직접 연결과 교차 연결입니다. 클릭하여 테스트를 시작하면 네트워크 케이블의 순서가 표시됩니다.
케이블 길이 테스트: RJ45 케이블 길이는 이더넷 케이블의 길이 및 상태(개방 회로, 단락)를 테스트하는 데 사용되며, 라이브 테스트를 지원합니다.
테스트 거리 범위는 1-300m이며, 거리 편차는 약 ±1.5m입니다.
RJ45 커넥터에는 두 가지 유형의 케이블이 있습니다: 다이렉트 케이블과 패치 코드.
네트워크 케이블 표준: T568A/T568B, 네트워크 케이블의 색상 순서는 표준에 따라 다릅니다.
물리 버튼 조작:
경고: 케이블 길이/라인 순서 인터페이스는 노란색으로 표시된 장비 인터페이스로 지정되어 있습니다. 장비 손상을 유발하지 않도록 잘못 연결하지 마십시오!
RJ45 테스트-RJ45 케이블 추적
RJ45 케이블 추적 테스트
라인 찾기 기능이 활성화된 후, 라인 파인더로 테스트할 케이블을 만지면 연속적인 “삐삐삐” 소리가 들리는데, 이것이 찾고 있는 케이블입니다.
이 장비는 내압 및 내열성이 있으며, 라이브 와이어 추적에 직접 사용할 수 있습니다. DC 전압이 60V 미만인 이더넷 스위치, 라우터 및 기타 저전압 장비에 사용 가능합니다.
이 장비의 라인 찾기 방법은 디지털 레이더 기반으로, 강력한 간섭 방지 기능을 갖추고 있습니다. 안내음의 주파수는 대상과의 거리에 따라 달라집니다.
물리 버튼 조작:
경고: 케이블 추적 인터페이스는 노란색으로 표시된 장비 인터페이스로 지정되어 있습니다. 장비 손상을 유발하지 않도록 잘못 연결하지 마십시오!
단면 검사
단면 검사는 광섬유 조인트의 청결도를 실시간으로 모니터링할 수 있습니다.
1단계: 단면 검사 프로브를 USB-A 인터페이스에 연결합니다;
2단계: 클릭하여 시작합니다;
3단계: 테스트할 광섬유 케이블을 연결하고 테스트된 단면의 청결도를 실시간으로 확인합니다.
물리 버튼 조작:

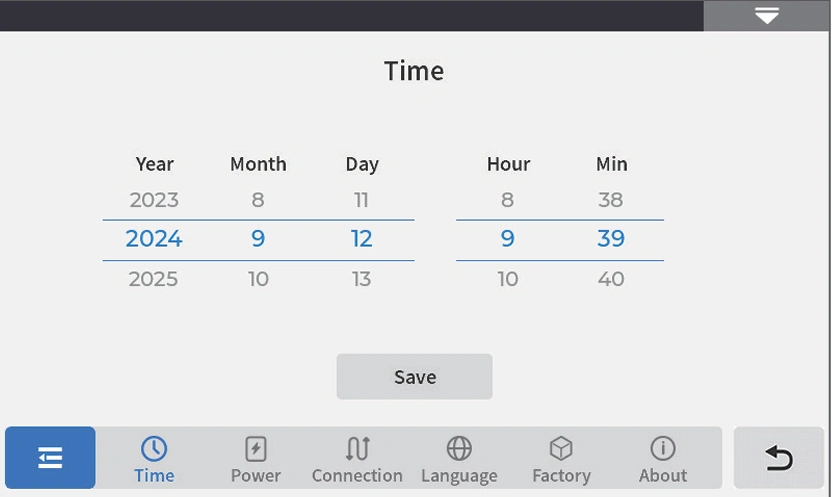

시간: 장비 시간 및 날짜 설정
전원 관리: 강한 빛 모드, 소리, 절전 설정, 백라이트 밝기(0~100%), 자동 종료 (종료/5/15/30/60/120분)
연결: 블루투스 연결, Type-C 연결
언어: 기본 언어 유형 표시
공장 모드: 업그레이드 (로컬 소프트웨어 업데이트), 공장 설정 복원 (기본 매개변수 값 복원)
이 장비 정보: 로컬 정보 및 알람 기록 보기

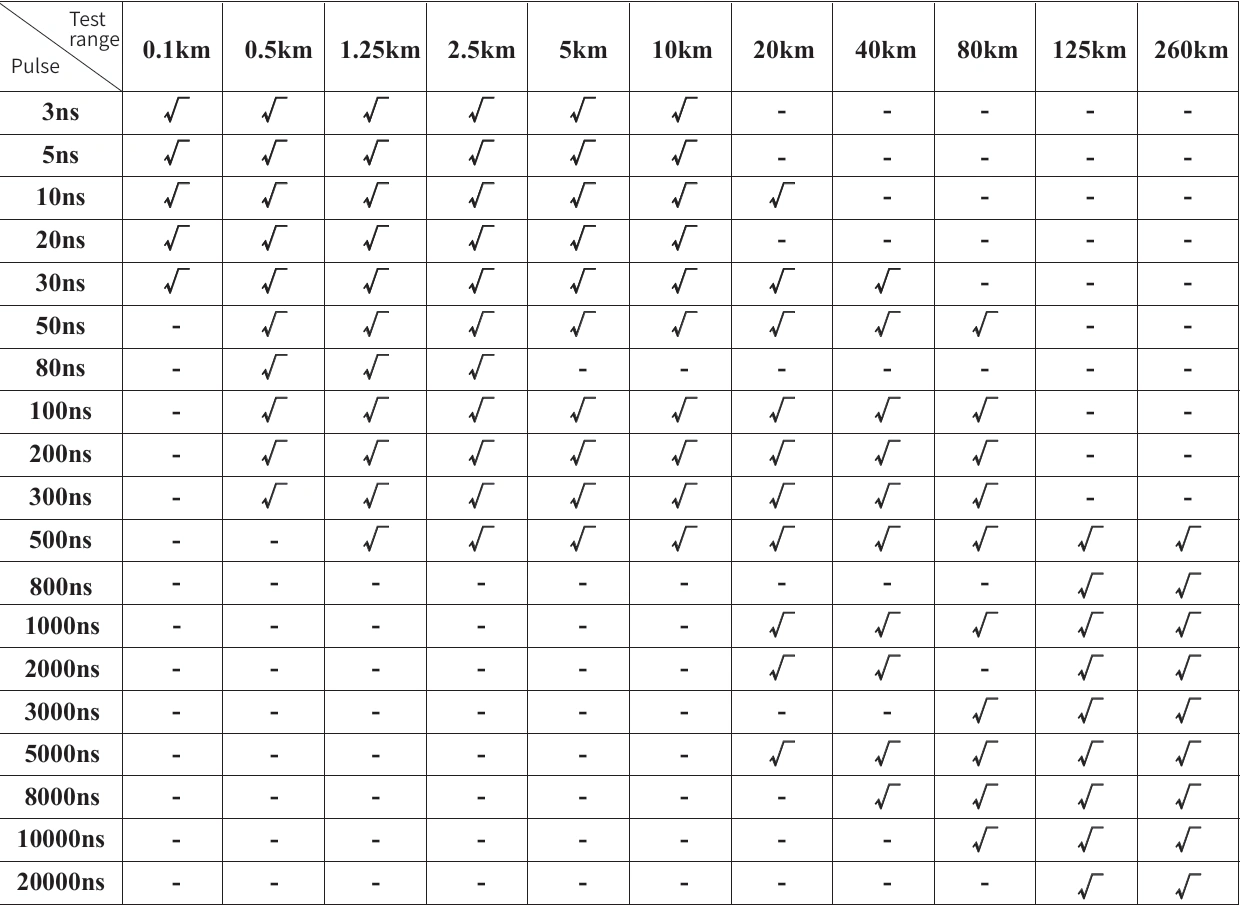

OTDR-펄스 폭 선택
자동 OTDR에서 측정 범위를 수동으로 설정할 때, OTDR은 가장 적합한 기준 펄스 폭을 자동으로 선택합니다. 수동 평균 모드에서는 측정 범위와 펄스 폭을 수동으로 조정할 수 있습니다. 오른쪽 목록은 참고용입니다:

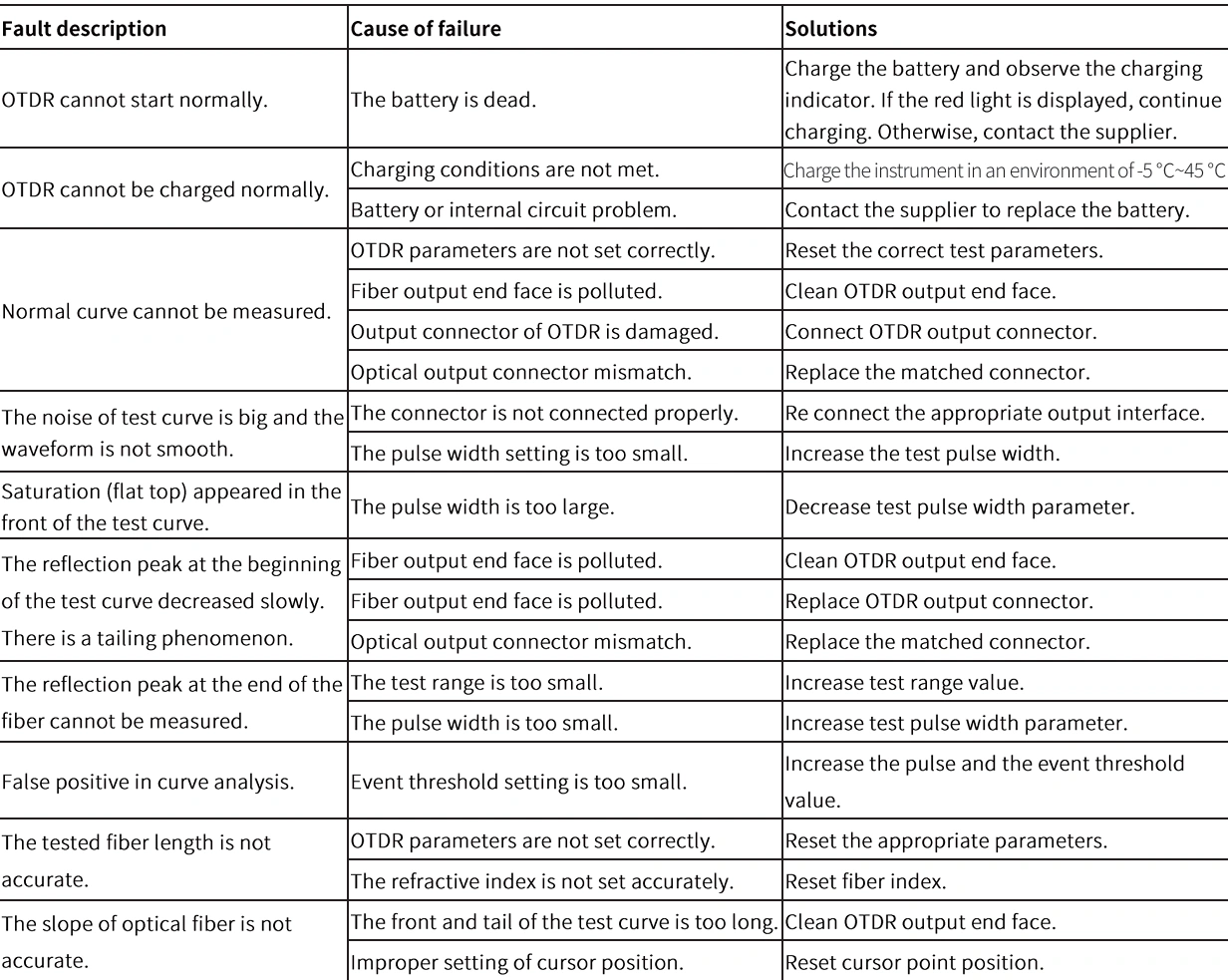

고장 및 해결책
오른쪽 표의 설명은 참고용입니다. 자세한 사용법은 새로운 설명서를 참조하십시오. 장비 사용 중 궁금한 점이 있으시면 장비 공급업체에 문의하십시오.
장비 유지보수
커넥터 청소
본 OTDR 시리즈의 광 출력 인터페이스는 교체 가능하며, 사용 중 단면을 깨끗하게 유지해야 합니다. 장비가 정상적인 곡선을 테스트하지 못하거나 테스트 결과가 부정확할 경우, 가장 먼저 고려해야 할 사항은 커넥터를 청소하는 것입니다.
청소할 때는 OTDR 및 가시 적색광 결함 위치 확인 기능이 모두 꺼져 있는지 확인하십시오. 출력 인터페이스를 풀고 전용 무진 티슈 또는 알코올을 적신 면봉을 사용하여 연결 단면을 닦으십시오.
동시에 장비 사용 후에는 먼지 덮개를 씌우고 방진 및 청결을 유지하십시오.
장비 화면 청소
본 광 시간 영역 반사 측정기 시리즈의 디스플레이는 정전식 터치스크린이 있는 4.3인치 TFT 풀 뷰 컬러 LCD입니다. 사용 시 날카로운 물체로 LCD 화면을 클릭하지 마십시오. 손상될 수 있습니다. 청소할 때는 부드러운 종이로 LCD 화면을 닦고 청소할 수 있습니다. 유기 용제를 사용하여 LCD 화면을 닦지 마십시오. 그렇지 않으면 LCD 화면이 손상될 수 있습니다.
