안전 경고
전원 어댑터
입력:
출력:
AC 100V ~ 240V, 50/60Hz; @1.6A
DC 12V, 3A ~ 4A
전원 어댑터는 사양에 따라 엄격하게 사용해야 하며, 그렇지 않을 경우 장치에 손상을 줄 수 있습니다.
배터리
본 기기 내부에는 전용 리튬 배터리가 내장되어 있습니다. 최적의 배터리 성능을 위해, 처음 사용할 때는 내장 배터리로 전원을 공급해야 합니다. 배터리가 소모될 것이므로, 첫 충전은 4시간 이상 지속되도록 하십시오. 기기 내 배터리의 충전 온도 범위는 -10°C ~ 50°C입니다. 주변 온도가 너무 높을 경우, 안전을 위해 충전을 중단하십시오. 기기를 2개월 이상 사용하지 않을 경우, 배터리 전원을 유지하기 위해 제때 충전해야 합니다. 허가 없이 배터리를 분리하지 마십시오. 배터리를 화기 또는 강한 열원 근처에 두지 마십시오. 배터리를 열거나 손상시키지 마십시오. 배터리의 장기 보관 온도 범위는 -20°C ~ 45°C입니다.
레이저 안전 지침
본 기기의 레이저 안전 등급은 CLASS III B이며, 인체에 잠재적으로 해로울 수 있으므로 사용 시 안전에 유의하십시오. 기기의 가시 적색광 기능이 켜져 있을 때, 적색광원 출력 포트나 적색광 출력단에 연결된 광섬유 끝을 직접 쳐다보지 마십시오. 눈 손상을 피하기 위함입니다. 기기를 더 이상 사용하지 않을 때는 광 출력구를 먼지 덮개로 덮으십시오.
제품 특징
1. 파장
단일 모드: 1310/1550/1490/1625/1650
다중 모드:
850/1300
2. 측정 범위: 120km~240km
3. 터치스크린
참고: 모델에 따라 구성이 다릅니다.
4. 데이터 형식: Sor 형식
5. 통합 기능: 광 파워 미터, 광원, VFL, 삽입 손실 테스터, OTDR, 이벤트 맵, FDO
6. 키보드 입력, 파일 이름 및 라인 번호 편집 및 저장
7. 사용자 업그레이드 지원
8. 5.6인치 TFT 스크린, 640*480 픽셀로 야외 햇빛 아래에서도 선명하게 보입니다.
9. 7.4V /2500mAh x2 리튬 배터리 2개가 사용되며, 8시간 이상 완전히 충전할 수 있습니다.
10. 편리한 스크린샷 인터페이스 기능을 제공합니다.
사용자 가이드

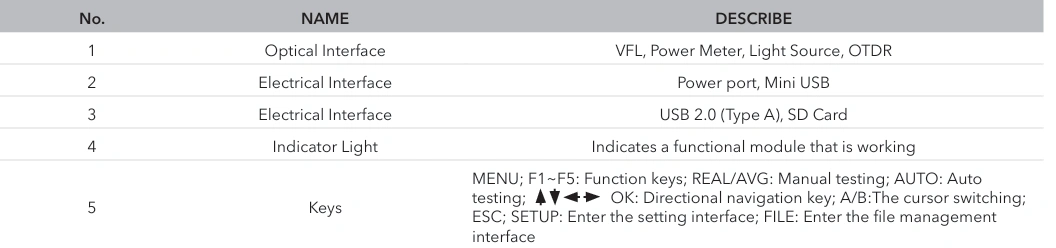

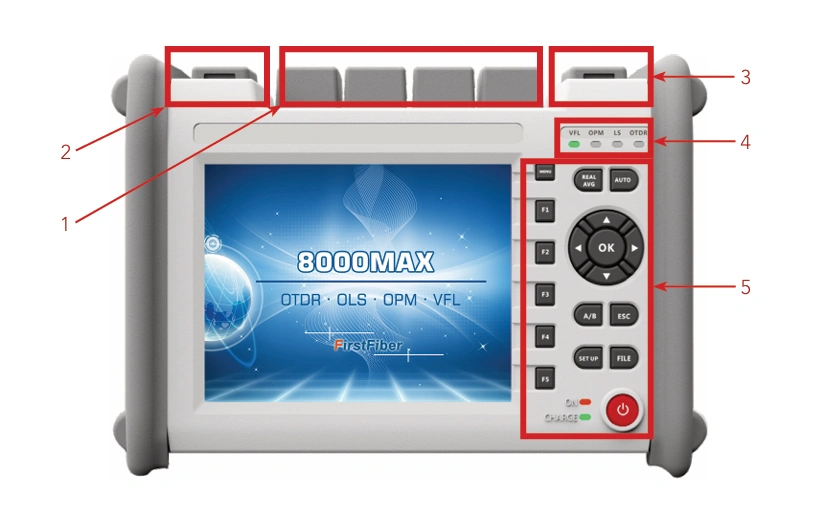

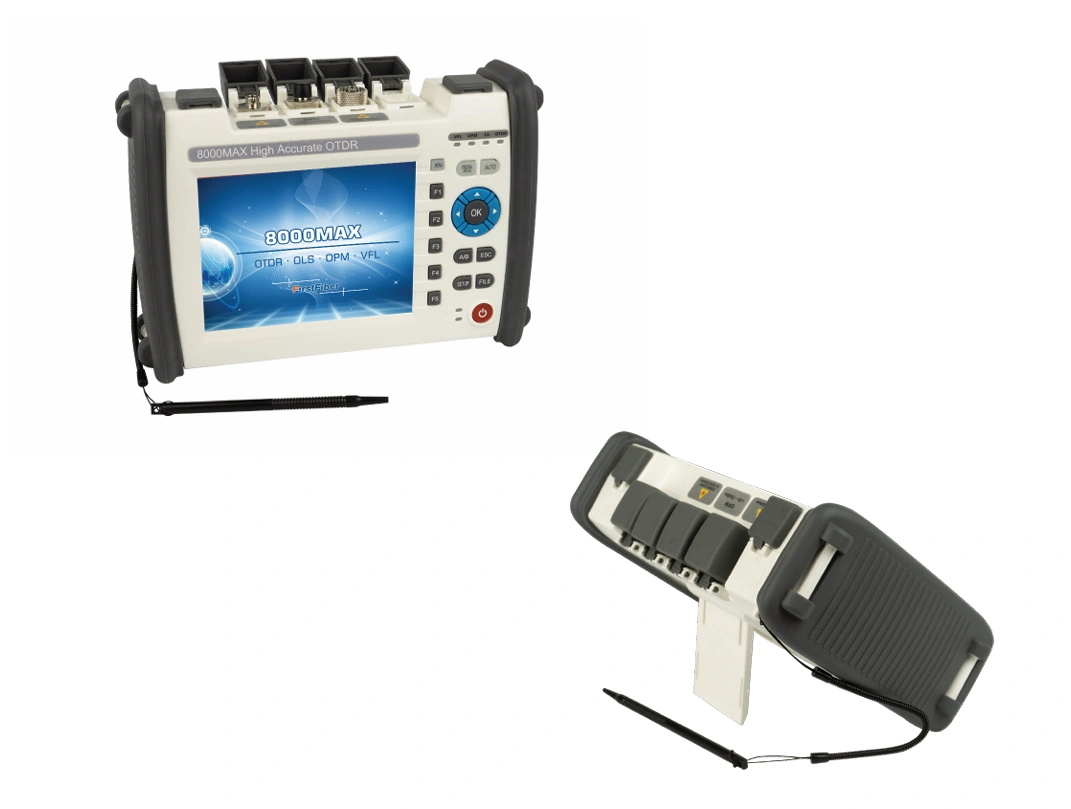

8000MAX 시리즈 OTDR 광섬유 테스터는 OTDR, 가시 광원 고장 탐지기, 광 파워 미터, 광원, 삽입 손실 테스터 및 이벤트 맵을 통합한 다기능 광학 측정을 제공합니다.

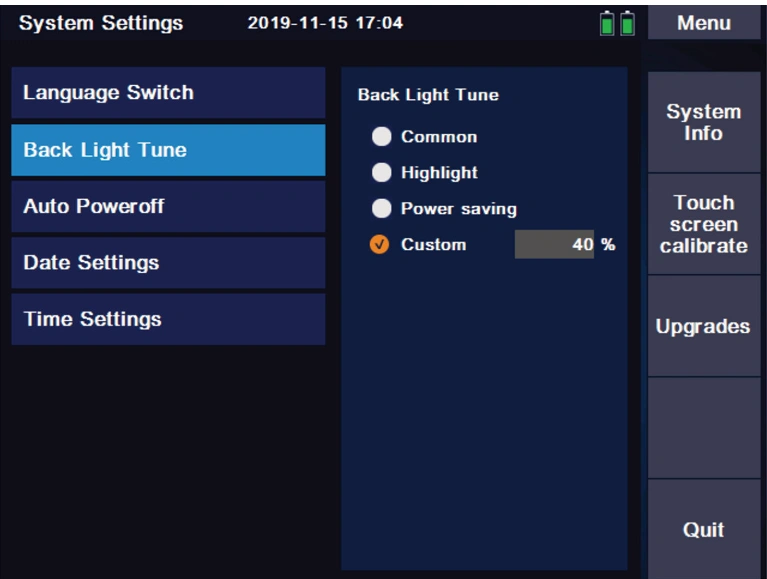

1.0 시스템 설정
메인 메뉴 인터페이스에서 [F3]을 눌러 시스템 설정 인터페이스로 진입하면 다음 설정을 수행할 수 있습니다:
언어 선택
백라이트 조정
자동 종료
날짜 설정
시간 설정
터치스크린 보정
업그레이드
시스템 정보 (시리즈 번호, 장치 모델, 하드웨어 및 소프트웨어 버전 번호)
2.0 OTDR 기능 모듈
2.1 설정
측정기 메인 인터페이스에서 [SETUP] 버튼을 눌러 설정 인터페이스로 빠르게 진입하거나, OTDR 메인 인터페이스에서 [F1]을 눌러 파라미터 설정으로 진입할 수 있습니다.

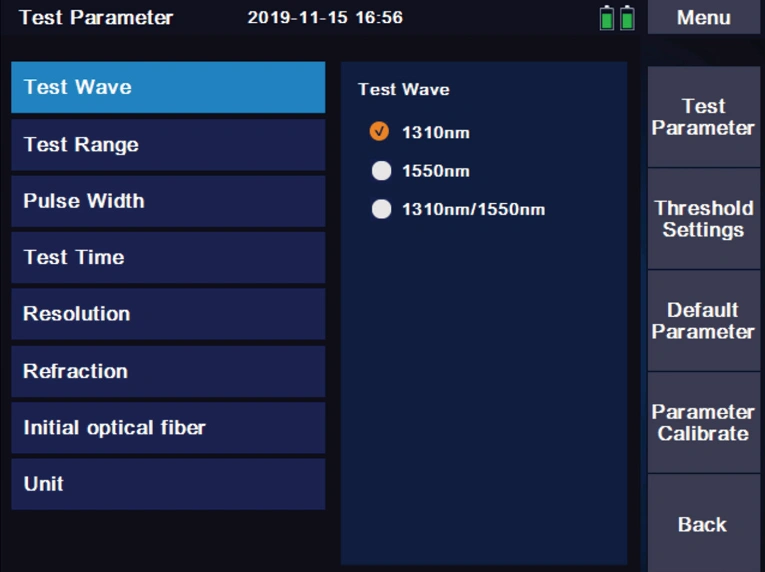

2.1.1 테스트 파라미터
파장: 1310nm, 1550nm (선택 사항: 1625nm, 1650nm 온라인 테스트 및 850nm/1300nm 다중 모드)
측정 범위:
자동 모드: 장치가 현재 측정에 가장 적합한 파라미터를 자동으로 설정하며, 이 때 측정 범위와 펄스 폭 선택 값은 수정할 수 없습니다.
수동 모드: 범위와 펄스 폭을 수동으로 설정할 수 있습니다.
펄스 폭: 펄스 폭은 측정 중 광 펄스 신호를 방출하는 시간 폭을 의미합니다. 펄스 폭이 넓을수록 광섬유에 주입되는 광 파워가 강해지고, 광섬유의 후방 산란 신호가 강해져 OTDR이 효과적으로 감지할 수 있는 거리가 멀어집니다. 넓은 펄스 폭은 초기 반사 신호의 포화를 유발하여 넓은 블라인드 영역을 초래할 수 있습니다. 펄스 폭 선택은 광섬유 측정과 관련이 있습니다. 길이가 길수록 펄스 폭이 넓어집니다. 이는 ‘자동 구성’이 기본값인 자동 측정 모드에서만 수정할 수 있습니다.
측정 시간: 평균 측정 모드에서 감지 시간이 길수록 신호 대 잡음비가 좋아지고 테스트 결과가 더 정확해집니다. 사용자는 동적 측정에 비례하는 감지 시간을 선택해야 합니다.
해상도: 고해상도는 더 많은 샘플링 포인트와 더 높은 정확도를 제공하지만, 수집되는 데이터 양도 증가시킵니다.
굴절률: 광섬유의 본질적인 특성으로, 광섬유 제조업체마다 다릅니다. 굴절률은 거리를 계산하는 핵심 파라미터이므로 임의로 설정할 수 없습니다.
단위: km/피트/마일
자동 모드에서 수동 측정 범위가 설정되면 OTDR은 가장 적절한 기준 펄스 폭을 자동으로 선택합니다.

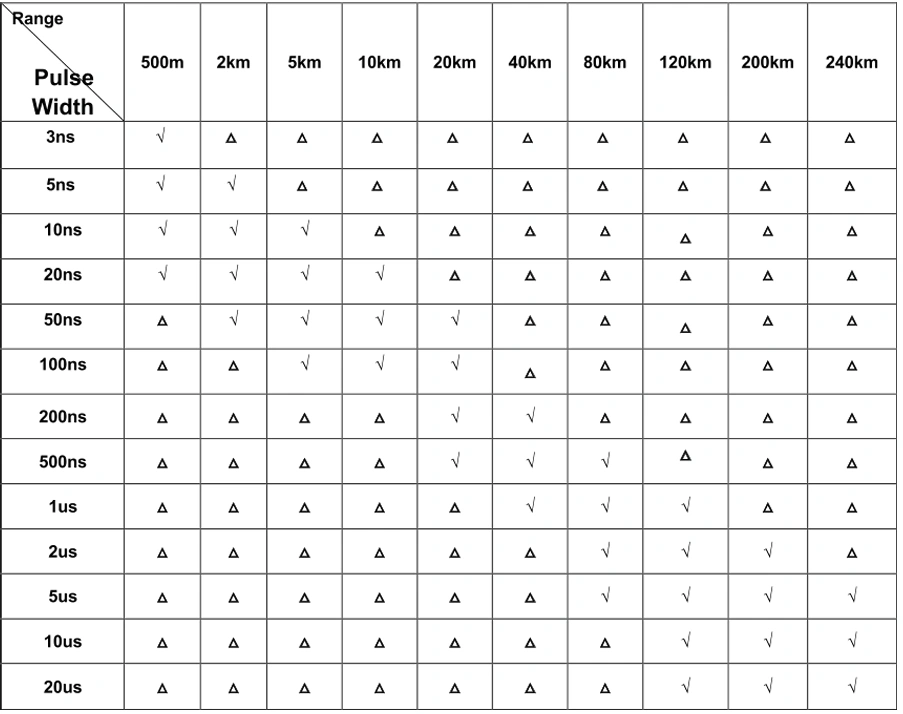

수동 모드에서는 범위와 펄스 폭을 수동으로 조정할 수 있습니다. 다음 목록은 참고용입니다:
2.1.2 OTDR 파라미터 설정
감쇠, 반사, 기울기, 광섬유 끝 굴절률 및 산란 계수 설정을 포함한 다양한 이벤트 측정 임계값.
굴절률은 사용자가 선택하며, 굴절률 설정을 변경하면 거리 측정 결과가 변경됩니다. 굴절률은 광섬유 케이블 또는 광섬유 제조업체에서 제공합니다. 사용자는 알려진 길이의 광섬유로 그룹 굴절률을 보정하고 기록하는 것이 좋습니다.
산란 계수는 일반적으로 광섬유 케이블 제조업체에서 얻습니다.
2.1.3 기본값으로 복원
공장 기본 설정으로 복원합니다.
2.2 테스트
광 시간 영역 반사 측정기
제어판의 [F1] 키를 눌러 측정 인터페이스로 진입합니다.
측정 인터페이스의 각 레이블 의미는 다음과 같습니다:
메인 메뉴
일반 섹션 작동 기능 메뉴
파라미터 설정
측정 파라미터 설정 서브메뉴
곡선 조작
곡선 조작 서브메뉴, 포함: 커서, 확대/축소 및 곡선 이동
파일 작업
파일 작업 서브메뉴, 포함: 파일 열기, 파일 저장, 다중 트레이스 작업 및 파일 저장 설정.
이벤트 분석
곡선 분석 서브메뉴, 포함: 커서, 곡선 확대/축소, 이벤트 목록 보기, 이벤트 추가 및 삭제
더 보기 (다중 트레이스 작업 및 이벤트 분석 기능 설명)-
이벤트 추가: 이벤트 목록이 그에 따라 추가됩니다- – – –
이벤트 삭제: 이벤트 목록에서 해당 이벤트가 삭제됩니다.
선택 지우기: 다중 트레이스 라인이 로드될 때, 선택된 곡선 및 이벤트 목록을 지웁니다.
다른 항목 제거: 다중 트레이스 라인이 로드될 때, 선택된 곡선 외의 곡선 및 이벤트 목록을 지웁니다.
모두 지우기: 현재 측정 인터페이스의 모든 측정 곡선 및 이벤트 목록을 지웁니다.

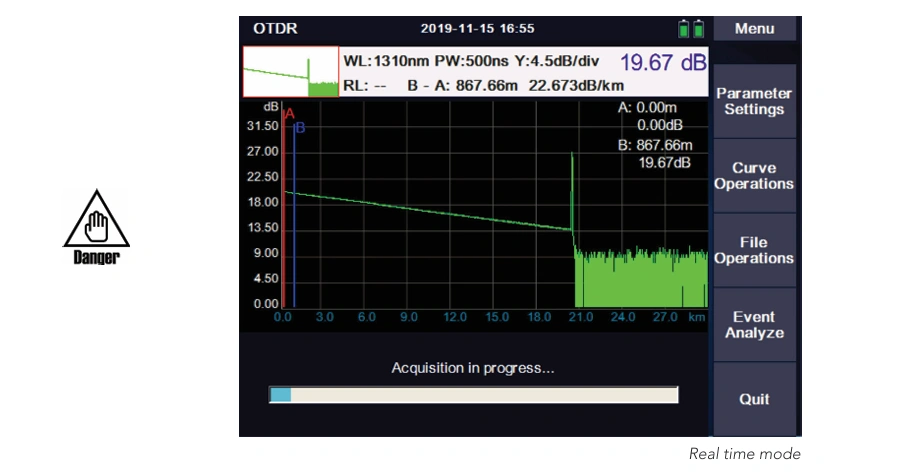

실시간 모드:
파라미터 설정->테스트 시간->평균 모드; [REAL/AVG] 키를 눌러 실시간 측정 모드로 진입합니다. 현재 회로가 실시간으로 측정되며, 측정 모드에서는 측정 파라미터를 수정할 수 없습니다. 파라미터를 수정해야 하는 경우, 먼저 테스트를 중지해야 합니다. 실시간 테스트 중에는 이벤트 분석이 수행되지 않으며, 테스트가 중지된 후에만 이벤트 분석이 수행됩니다.

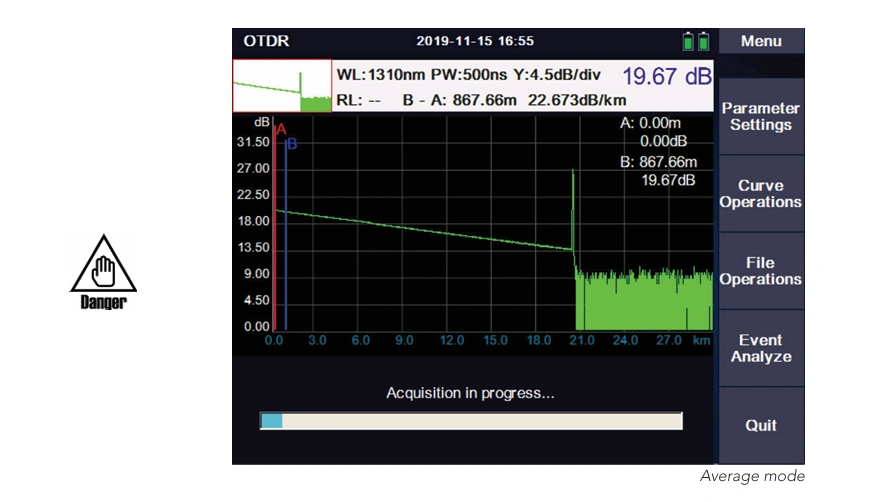

평균 모드
실시간 모드
파라미터 설정/테스트 시간/XX초; [REAL/AVG] 키를 눌러 실시간 측정 모드로 진입합니다. 일정 시간 동안 측정된 평균값으로 구성된 곡선이 표시될 수 있습니다. 시간 길이는 [SETUP]의 ‘측정 시간’ 옵션에서 편집할 수 있습니다.
측정이 완료되면 측정 결과는 자동으로 저장됩니다.
어떠한 경우에도 광 인터페이스와 광 인터페이스에 연결된 테일 광섬유의 끝을 작업자나 다른 사람의 눈에 향하게 해서는 안 됩니다. 그렇지 않으면 작업자의 시력이 손상되거나 심지어 실명할 수도 있습니다.

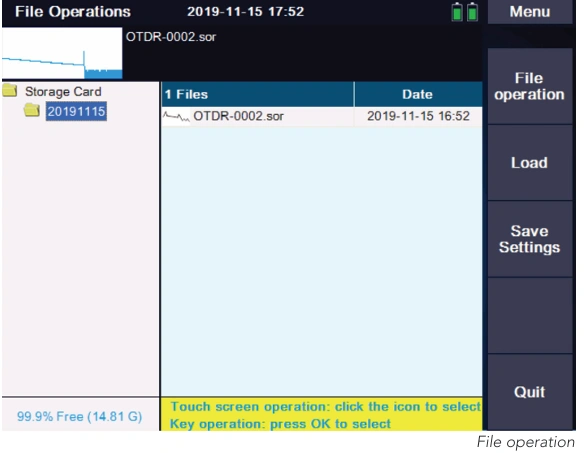

2.3 파일 저장
[FILE]을 눌러 저장된 파일을 보고 편집합니다.
이 메뉴는 완전한 파일 저장 및 호출 기능을 제공합니다. 각 측정 결과는 내부 저장소(구성 가능)에 자동으로 저장되며, 시간, 날짜, 일련 번호 및 기타 정보로 표시되어 쉽게 참조할 수 있습니다. 사용자는 각 측정 곡선에 이름을 지정하고, 번호를 매기고, 주석을 달고, 완전한 보고서를 생성할 수 있습니다.
2.4 컴퓨터 소프트웨어
사용자가 다중 곡선 비교 또는 기타 추가 분석 기능이나 원격 작업을 수행해야 하는 경우, 측정 후 장치에 저장된 측정 데이터를 소프트웨어로 인쇄할 수도 있습니다.
3.0 기타 기능 모듈

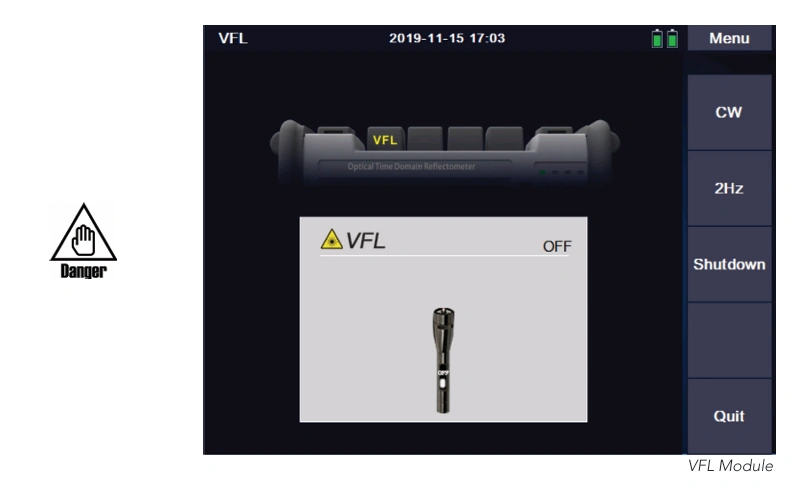

3.1 VFL 모듈
VFL 모듈은 두 가지 방출 모드를 가지고 있습니다:
CW 모드: 이 모드에서는 연속적인 가시광선이 방출됩니다.
2Hz 모드: 이 모드에서는 가시광선이 2Hz 주파수로 깜박입니다.
[종료], [메뉴] 또는 [ESC]를 눌러 VFL을 끕니다.
VFL 모듈
VFL 모듈을 사용할 때, 방출기를 눈에 향하게 하지 마십시오. 그렇지 않으면 눈에 돌이킬 수 없는 손상을 입힐 수 있습니다.

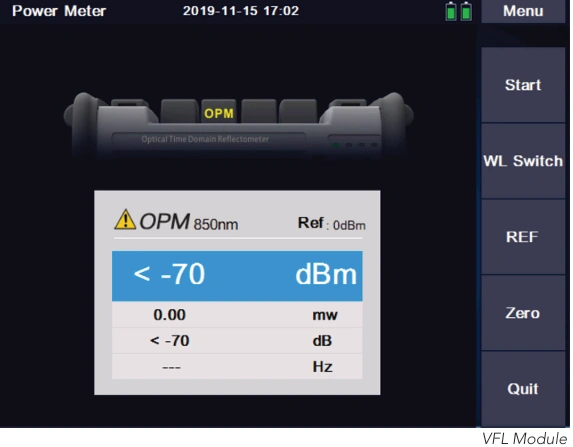

3.2 OPM
단위: dB, dBm, uW 또는 mW
시작/정지
광 파워 미터 기능 켜기 및 끄기
파장 전환:
“파장 전환” 탭을 눌러 현재 파장을 전환합니다.
기준값으로 설정:
“REF” 탭을 눌러 현재 값을 광 파워 미터 기준으로 설정합니다.
제로 클리어:
‘제로’ 탭을 눌러 설정된 기준값을 복원합니다.
주파수: 광 파워 미터는 주파수 식별 기능을 가지고 있으며 270Hz/1kHz/2kHz를 식별할 수 있습니다.

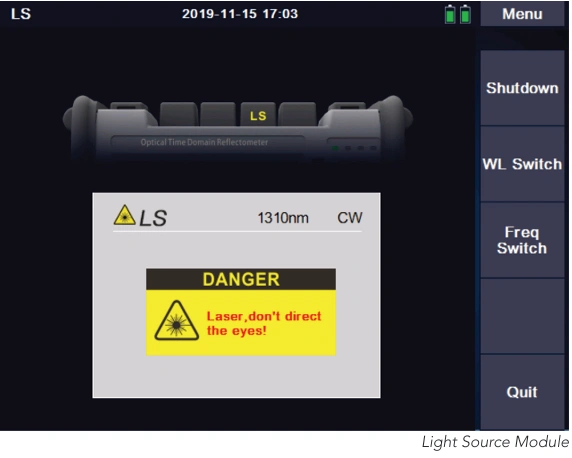

3.3 광원
광원 모듈과 OTDR은 동일한 광 포트를 사용합니다. OTDR은 여러 파장을 가지고 있으며(다중 모드 제외), 광원도 여러 파장을 가지고 있습니다.
시작/종료
광원 모듈 켜기 및 끄기
WL 전환
“WL 전환”을 눌러 파장을 변경합니다.
주파수 전환
“주파수 전환” 탭을 눌러 레이저의 출력 주파수를 전환합니다: CW/270Hz/1kHz/2kHz
광원의 기능 및 지수 설명:
1. 레이저의 출력 파워: -5dBm±2dB
2. 안정 시간 비율 기능: 3분
3. 단기 안정성: 0.05dB
4. 장기 안정성: 0.5dB

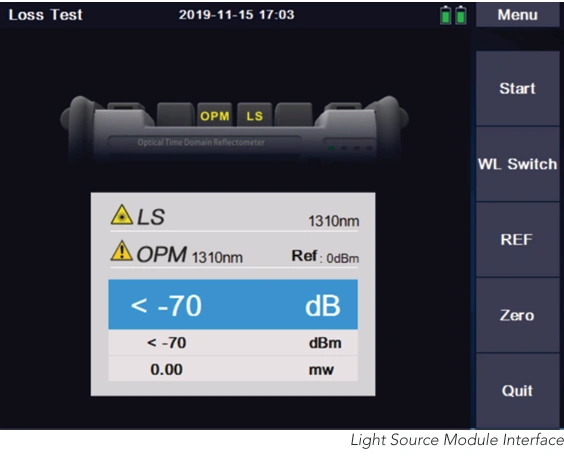

3.4 손실 테스트 모듈 (선택 사항)
측정기에 안정 광원 모듈과 광 파워 미터 모듈이 모두 설치되면 손실 테스트 모듈이 자동으로 활성화됩니다.
시작/정지: 손실 테스트 모듈 켜기 및 끄기
WL 전환: ‘WL 전환’ 탭을 눌러 현재 파장을 전환합니다.
REF: 기준값을 설정합니다.
제로: 설정된 기준값을 복원합니다.
4.0 소프트웨어 업그레이드
펌웨어 업데이트는 USB 드라이브를 USB 포트에 연결하여 수행됩니다 (업그레이드 소프트웨어는 루트 디렉토리에 있어야 합니다).
단계:
1. 소프트웨어 업그레이드 패키지를 USB 플래시 드라이브의 루트 디렉토리에 넣습니다.
2. 장치를 켜고 U 디스크를 장치의 USB 포트에 삽입합니다.
3. 메인 인터페이스–>시스템 설정–>소프트웨어 업그레이드
4. 업그레이드 인터페이스로 진입하면 업그레이드가 자동으로 완료됩니다.
참고: 업그레이드 중에는 전원을 차단하거나 USB 드라이브를 뽑지 마십시오. 이러한 불법적인 작업은 시스템 소프트웨어 손상을 유발하고 측정기가 정상적으로 시작되지 않을 수 있습니다. 이러한 상황이 발생하면 시스템 수리를 위해 제조업체 또는 제조업체의 공인 애프터 서비스 지점에 문의해야 합니다.
5.0 장비 유지보수 및 문제 해결
5.1 커넥터 청소
이 시리즈 광섬유 테스터의 광 출력 인터페이스는 범용 교체형 인터페이스입니다. 테스터가 정상적인 곡선을 테스트하지 못하거나 테스트 결과가 정확하지 않은 경우, 먼저 커넥터를 청소하는 것을 고려하십시오.
청소할 때는 OTDR 기능과 가시 적색광 고장 위치 확인 기능이 꺼져 있을 때 수행해야 합니다. 출력 포트를 풀고 특수 청소용 종이 타월이나 알코올을 적신 면봉으로 끝면을 닦으십시오. 동시에 장치 사용 후에는 먼지 덮개를 덮고 깨끗하게 유지하십시오.
5.2 장비 화면 청소
이 시리즈 광섬유 종합 테스터의 디스플레이는 5.6인치 TFT 컬러 터치스크린 LCD입니다. 사용 시 날카로운 물체로 LCD 화면을 누르지 마십시오. 그렇지 않으면 LCD 화면이 손상될 수 있습니다. 청소할 때는 부드러운 종이로 LCD 화면을 닦으십시오. 유기 용제를 사용하여 LCD 화면을 닦지 마십시오. 그렇지 않으면 LCD 화면이 손상될 수 있습니다.
5.3 보정
광섬유 테스터는 2년마다 보정하는 것이 좋습니다. 특정 보정에 대해서는 장치 공급업체에 문의하십시오.

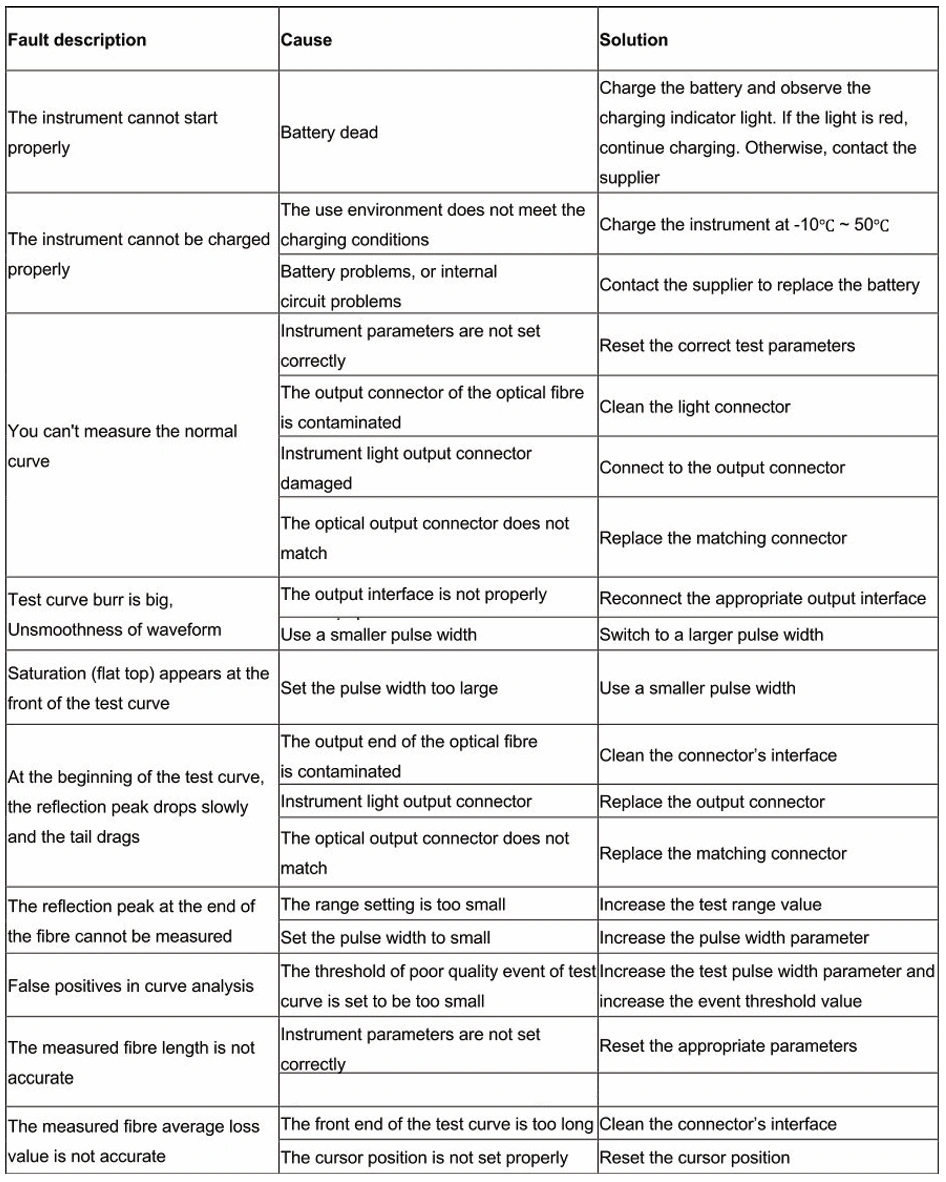

6.0 일반적인 고장 및 처리 방법
참고: 위 설명은 참고용입니다. 자세한 사용법은 새로운 지침을 참조하십시오.
장치 사용 중 궁금한 점이 있으면 장치 공급업체에 문의하십시오.
장치 사용 중 허가 없이 기기를 분해하는 것은 엄격히 금지되며, 그렇지 않을 경우 보증 자격을 상실하게 됩니다.
