980TEK OTDR 사용 설명서

경고

이 장비를 사용할 때 광학 인터페이스 또는 광섬유 끝을 직접 쳐다보지 마십시오. 눈 손상을 피하십시오! 본 설명서에서 명시적으로 허용되지 않은 변경 또는 수정은 장비 작동 권한을 박탈할 수 있습니다. 화재나 감전의 위험을 줄이려면 장비를 천둥 번개나 습한 환경에 노출시키지 마십시오. 감전을 방지하기 위해 케이스를 열지 마십시오. 제조업체가 지정한 자격을 갖춘 직원이 수리해야 합니다.

주의

배터리: 본 장비의 배터리는 특수 리튬 이온 폴리머 배터리입니다. 충전 전압은 5V이며, 충전 온도는 -5°C~40°C입니다. 주변 온도가 너무 높으면 충전이 자동으로 중단됩니다. 장기간 보관 후 자가 방전으로 인한 배터리 고장을 방지하기 위해 장비 배터리는 매 1개월마다 충전해야 합니다. 장기간 보관 시 배터리의 온도 범위는 -20°C~45°C입니다.

본 장비에 부착된 전용 AC 어댑터를 사용하고, 사양에 따라 외부 전원 공급 장치를 엄격히 사용하십시오. 그렇지 않으면 장비가 손상될 수 있습니다.

광섬유 단면 청소: 테스트 전에 알코올 솜으로 테스트할 광섬유 조인트의 단면을 청소하십시오.

LCD 화면: 본 시리즈 장비의 디스플레이는 4.3인치 컬러 LCD입니다. 좋은 시야 효과를 유지하기 위해 LCD 화면을 깨끗하게 유지하십시오. 청소 시 부드러운 천으로 닦아 LCD 화면을 청소할 수 있습니다.

보증 설명

전체 장비는 18개월 동안 보증됩니다. 배터리, 충전 어댑터 및 광학 인터페이스 소모품은 6개월 동안 보증됩니다. 보증 시작일은 제조일로부터 1개월 연기됩니다.

디자인 개선의 필요에 따라 내용은 예고 없이 변경될 수 있습니다.

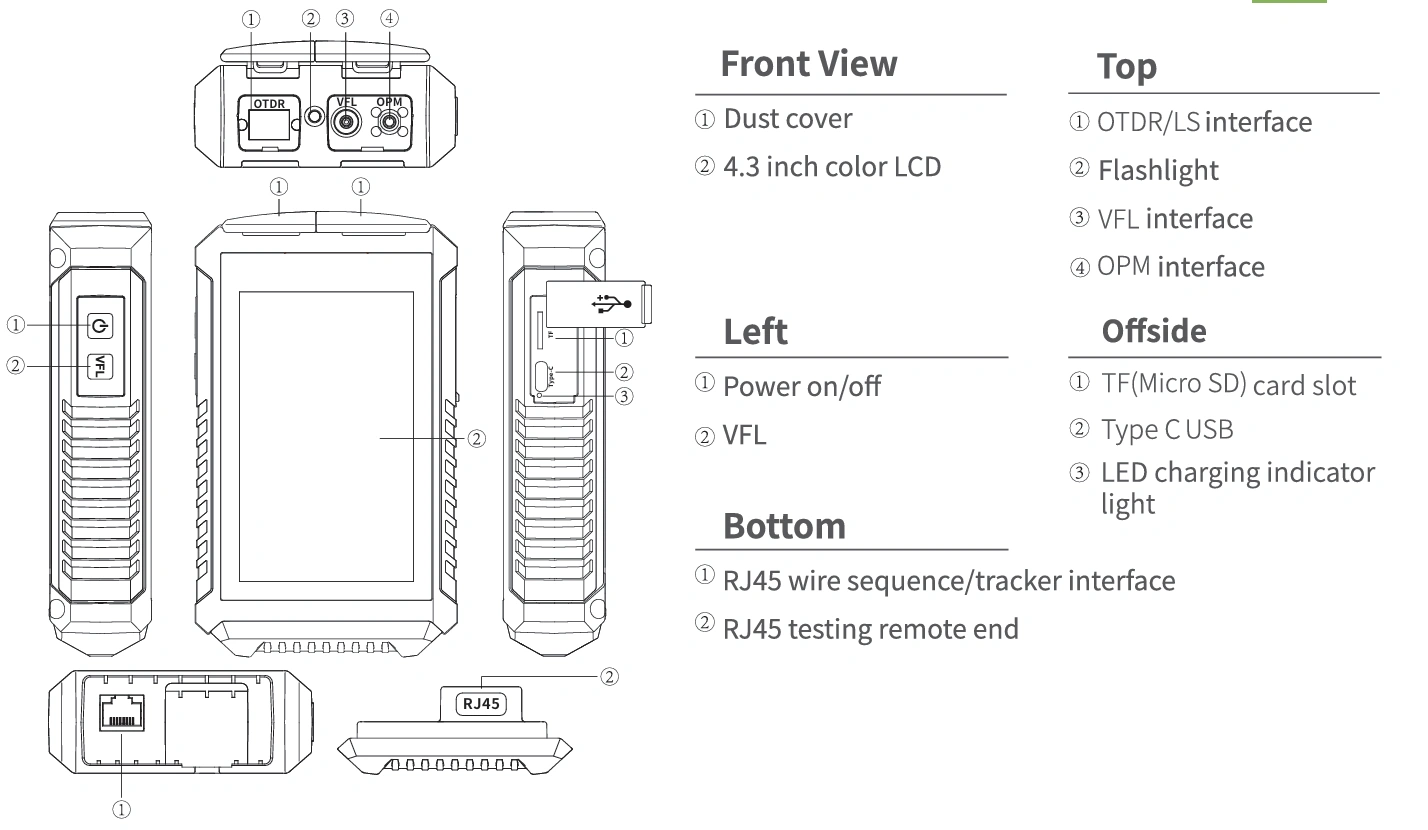

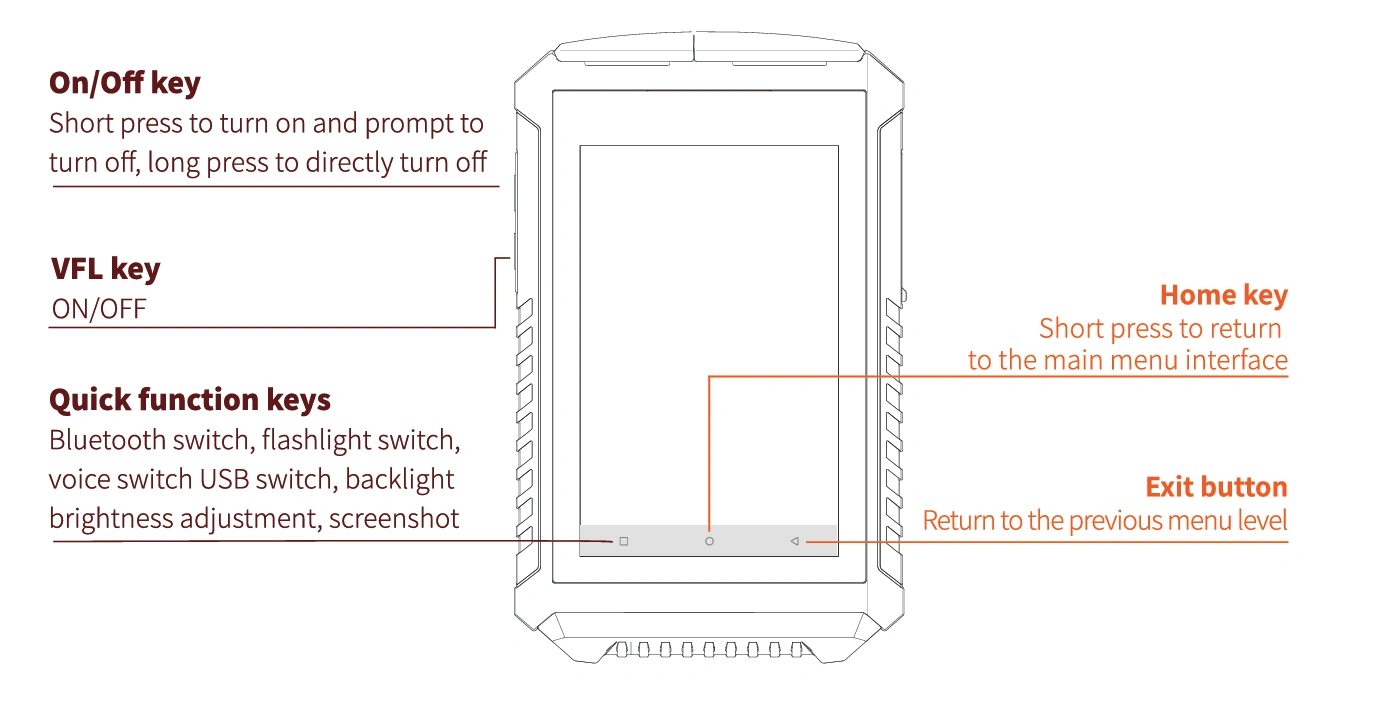

메인 인터페이스

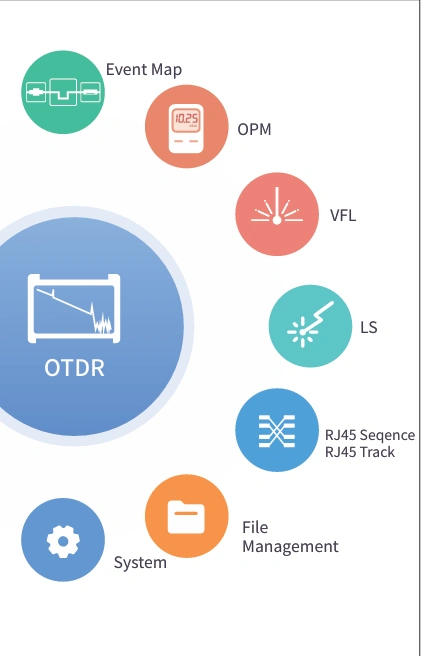

전원을 켠 후 메인 메뉴로 진입하면 8개의 기능 모듈이 있습니다. 기능 아이콘을 눌러 해당 기능 인터페이스로 진입하십시오.

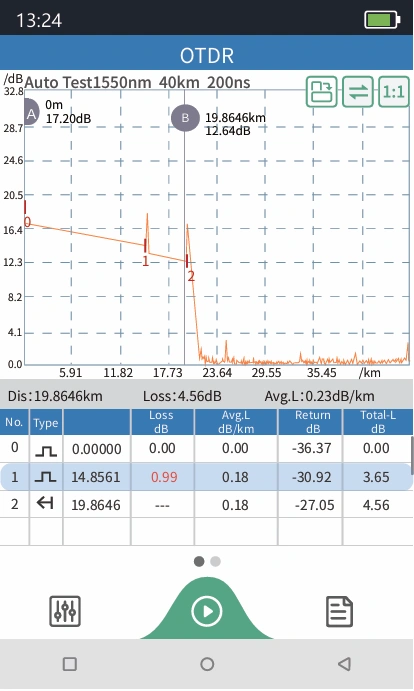

OTDR 곡선

파라미터 설정: 테스트 파장, 범위, 펄스 폭 및 시간을 선택합니다.
모드 전환: 실시간 테스트, 평균 테스트 및 자동 테스트 모드 전환
파장: OTDR의 테스트 파장을 선택합니다.
테스트 범위: 일반적으로 측정된 광섬유 길이의 약 두 배로 설정해야 합니다.
테스트 펄스 폭: 5ns~10000ns 선택 가능하며, 측정 범위에 따라 다른 펄스 폭을 사용할 수 있습니다.



곡선 조작
곡선 확대/축소, 드래그: 터치스크린 제스처 조작
초기 곡선 복원: 화면을 두 번 클릭합니다.
커서 이동: A 또는 B를 드래그합니다.

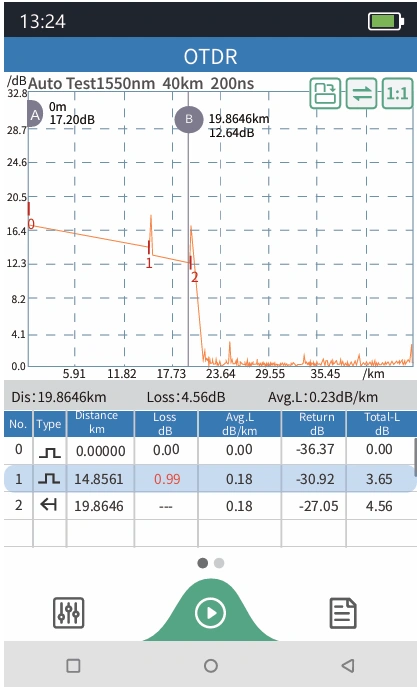

OTDR 목록

목록: 테스트 결과가 목록 형태로 표시됩니다.
거리: AB 커서 사이의 거리
손실: AB 커서 사이의 손실
기울기: AB 커서 사이의 평균 손실
이벤트 목록에서:
– 번호: 현재 이벤트의 순서.
– 유형: 현재 이벤트의 유형.

– 거리: 현재 이벤트의 위치.

– 손실: 현재 이벤트의 손실.
– 기울기: 시작 지점부터 현재 이벤트까지의 손실.

– 반사: 현재 이벤트의 반사 손실.
– 총 손실: 시작 지점부터 현재 이벤트까지의 총 손실.

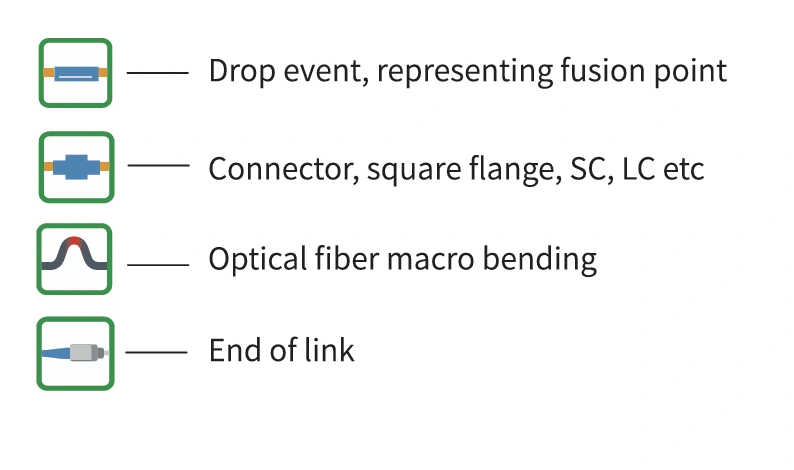

다섯 가지 유형의 이벤트가 있습니다:

OTDR 설정

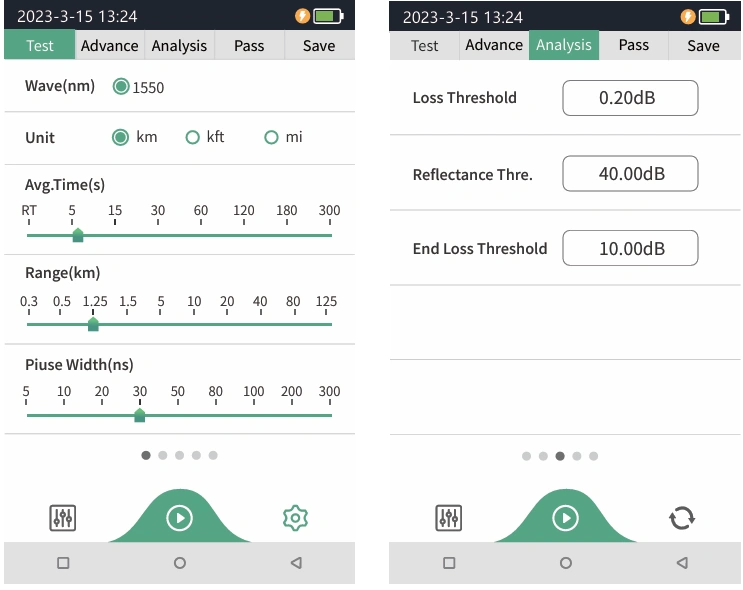

파라미터 설정
테스트 파장의 굴절률을 설정하고, 테스트 단위 및 샘플링 모드를 선택합니다.
테스트 단위는 킬로미터(km), 마일(mi), 천 피트(kft)입니다.
샘플링 모드: 일반, 고속 및 고정밀 모드. 고정밀 모드는 시간이 더 오래 걸리지만 테스트가 더 정확합니다.

분석 파라미터
이벤트 손실 임계값: 테스트할 수 있는 링크 내 연결 지점, 용접 지점 또는 매크로 굽힘의 손실 임계값을 설정합니다. 값 범위는 0.1dB~9.99dB입니다. 기본값은 0.2dB입니다. 설정된 임계값보다 큰 이벤트는 이벤트 테이블에 나열되고, 임계값보다 작은 이벤트는 무시됩니다.
반사 임계값: 테스트할 수 있는 링크 반사 이벤트의 반사 손실 임계값을 설정합니다. 범위는 -99.99dB~-1dB이며, 기본값은 -40dB입니다.
종단 임계값: 테스트할 수 있는 링크 끝의 종단 손실을 설정합니다. 범위는 1dB~99.99dB이며, 기본값은 10dB입니다.

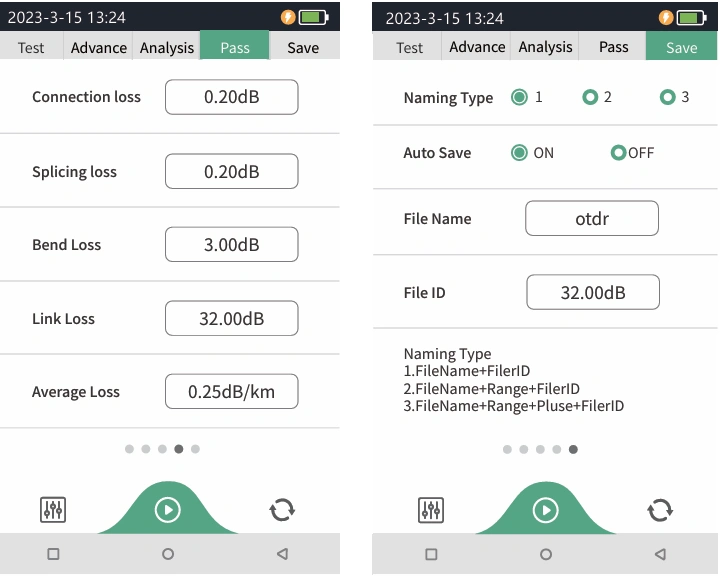

허용 기준
연결/융착/굽힘/링크의 평균 손실에 대한 판단 값을 설정합니다. 이 값보다 작으면 “PASS”로 판단하고, 그렇지 않으면 “FAIL”로 판단합니다.

연결 손실: 이 파라미터는 연결 손실을 결정하는 임계값을 설정하는 데 사용됩니다. 임계값이 높으면 연결 손실이 너무 큰 것으로 간주됩니다.

융착 손실: 융착 지점의 손실을 결정하는 임계값을 설정합니다. 임계값이 높으면 융착 지점의 손실이 너무 큰 것으로 간주됩니다.

굽힘 손실: 이 파라미터는 굽힘 손실을 결정하는 임계값을 설정하는 데 사용됩니다. 임계값이 높으면 굽힘 손실이 너무 큰 것으로 간주됩니다.

링크 손실: 이 파라미터는 전체 링크 손실을 결정하는 임계값을 설정하는 데 사용됩니다. 링크 손실이 임계값을 초과하면 전체 링크 손실이 너무 큰 것입니다.

평균 손실: 이 파라미터는 평균 링크 손실을 결정하는 임계값을 설정하는 데 사용됩니다. 평균 링크 손실이 임계값을 초과하면 평균 링크 손실이 너무 큰 것입니다.

설정 저장

명명 방법:

  • 간략: 파일 이름은 “파일 이름 접두사 (기본값 “otdr”) – 일련 번호”로 지정되며, 일련 번호는 순차적으로 증가합니다.
  • 상세: 파일 이름은 “파일 이름 접두사 – 범위 – 펄스 폭 – 일련 번호”로 지정되며, 일련 번호는 오름차순으로 정렬됩니다.

파일 이름: 저장할 파일 이름의 접두사를 설정합니다.

자동 저장: 테스트 완료 곡선은 열린 후 자동으로 저장됩니다.

광섬유 번호: 측정 중인 광섬유의 번호를 설정합니다.

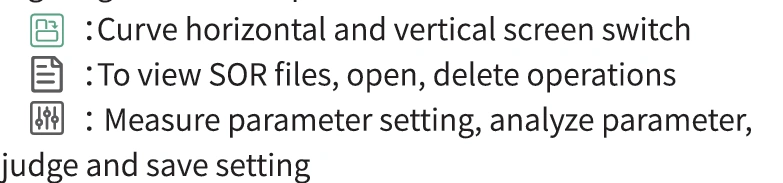

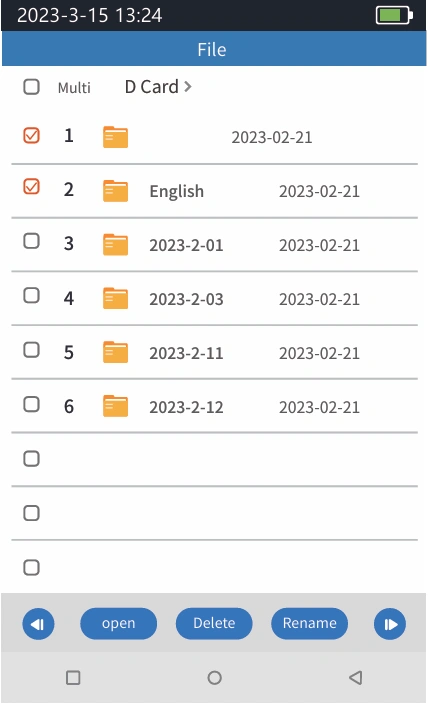

파일 조작

파일 조작
모든 테스트 곡선은 장비의 TF 카드에 저장됩니다. [파일]을 눌러 파일 조작 인터페이스로 진입하면 파일을 열고 삭제할 수 있습니다.

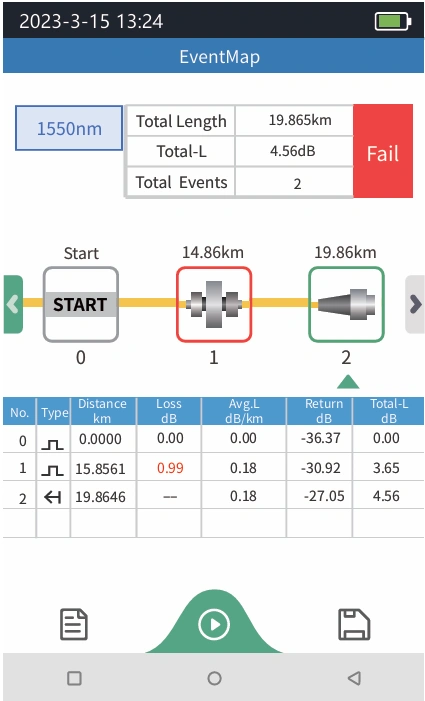

이벤트 맵

이 기능은 완전한 원키 자동 테스트이며, 측정할 광섬유 링크의 길이, 조인트 유형 및 단선 위치와 같은 정보가 그래픽으로 표시되어 결과를 명확하고 이해하기 쉽게 보여줍니다.

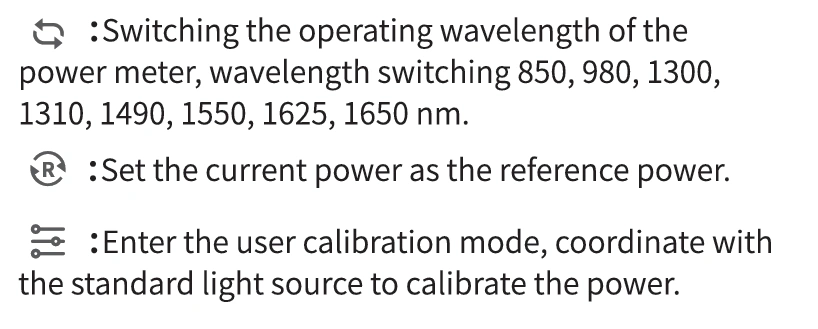

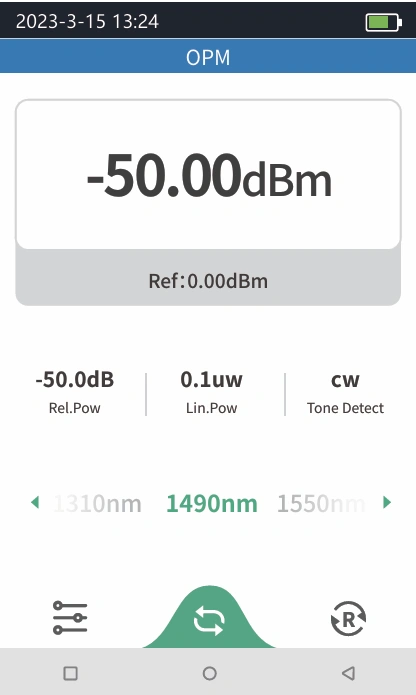

OPM

다양한 장비 및 광전 부품의 신호 전력 테스트 및 삽입 손실 테스트에 사용됩니다. 270/330/1k/2kHz 주파수 레이저의 전력을 식별하고 측정할 수 있습니다.

절대 전력, 상대 전력 및 선형 전력의 변환 관계는 다음과 같습니다:P_Abs.Pow = 10lgP_Lin.Pow/1mW
P_Rel.Pow = P_Abs.Pow – P_Ref.Pow

VFL

가시 적색광(650nm)을 광섬유에 주입하고, 측정된 광섬유의 누설 위치를 관찰하여 광섬유 고장 지점의 위치를 쉽고 정확하게 파악할 수 있습니다. 이는 베어 광섬유, 광섬유 점퍼 및 적색광을 모을 수 있는 기타 광섬유 및 광케이블의 근단 고장 지점과 미세 굽힘으로 인한 고손실 구간 감지에 적용됩니다.

  • 켜짐: 적색광원을 켜고 지속적으로 작동합니다.
  • 1Hz: 적색광원이 1초에 한 번 깜박입니다.
  • 2Hz: 적색광원이 1초에 두 번 깜박입니다.
  • 꺼짐: 적색광원을 끕니다.

경고

레이저가 사람의 망막에 손상을 줄 수 있으므로 레이저 출력 포트를 직접 쳐다보지 마십시오!

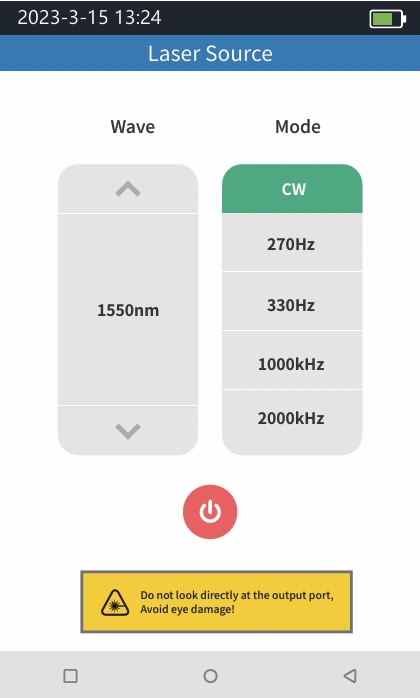

레이저 광원

OTDR 기능과 동일한 파장의 레이저를 출력하며, 통신, CATV 및 LAN 광케이블의 파라미터 테스트, 광 수동 부품의 삽입 손실, 격리 및 반사 손실 테스트, 검출기의 파장 응답성 테스트에 사용할 수 있습니다.

다섯 가지 작동 모드가 있습니다: CW, 270Hz, 330Hz, 1kHz 및 2kHz.

경고

레이저가 사람의 망막에 손상을 줄 수 있으므로 레이저 출력 포트를 직접 쳐다보지 마십시오!

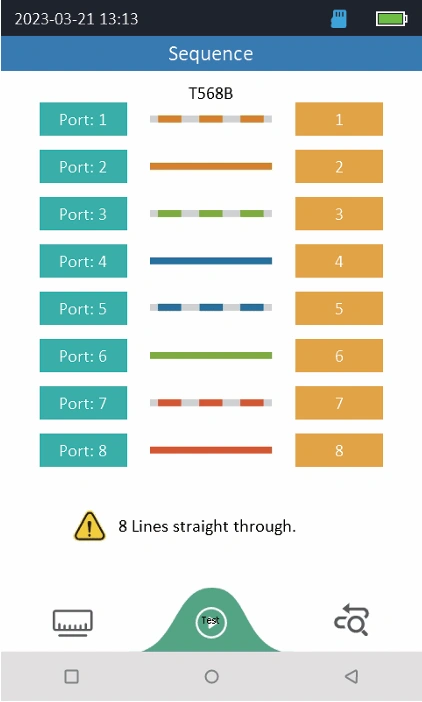

순서

네트워크 케이블의 RJ45 커넥터는 다이렉트 케이블 또는 크로스오버 케이블일 수 있습니다. 다이렉트 케이블은 양쪽 끝이 T568A 또는 T568B 표준인 케이블입니다. 크로스오버 케이블은 한쪽 끝은 T568A 표준을 사용하고 다른 쪽 끝은 T568B 표준을 사용하는 방식입니다. RJ45 커넥터를 만든 후에는 네트워크 케이블을 확인해야 합니다.

1단계: 장비 하단에서 원격 종단 장치를 제거합니다.

2단계: 테스트할 네트워크 케이블을 장비와 원격 종단 장치 사이에 연결합니다.

3단계: 네트워크 케이블 표준을 선택하고 테스트 시작을 클릭합니다.

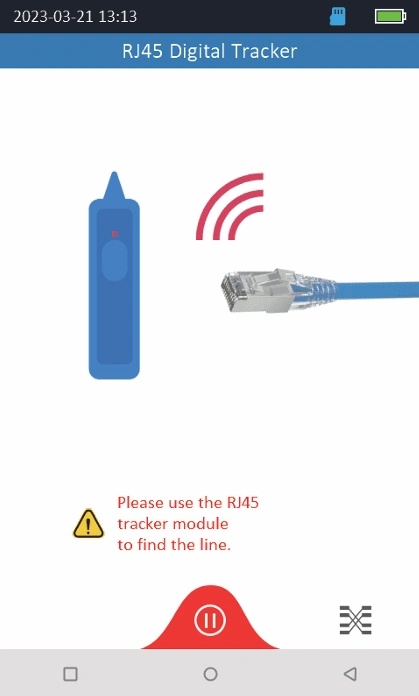

RJ45 디지털 트래커

네트워크 케이블 추적 기능은 네트워크 케이블의 위치와 방향을 테스트하는 데 사용됩니다. 송신기가 보낸 신호는 RJ45 인터페이스를 통해 네트워크 라인에 연결되어 케이블 주변에 유도 신호가 생성되며, 이 신호는 고감도 유도형 라인 파인더를 사용하여 끝이 아닌 경로를 따라 식별되어 해당 케이블을 찾을 수 있습니다.

1단계: 원격 종단 장치(순서 기능용)를 제거하고 테스트할 네트워크 케이블을 장비의 RJ45 인터페이스에 연결합니다.

2단계: 추적 라인을 클릭하고 독립적인 추적기를 사용하여 테스트할 네트워크 케이블을 식별합니다. 추적 라인에서 떨어지는 소리가 나고 빨간색 표시등이 깜박이면 테스트할 네트워크 케이블입니다.

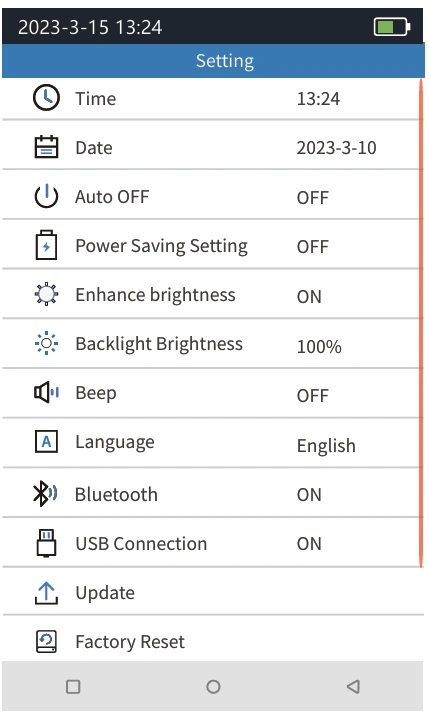

시스템 설정

자동 종료, 백라이트 밝기, 시간, 언어 및 기타 정보 설정

  • 시간: 장비 시간을 설정합니다.
  • 날짜: 장비 날짜를 설정합니다.
  • 자동 꺼짐: 5/15/30/60분/꺼짐
  • 절전 설정: 10/30/120/300/600초/꺼짐
  • 밝기 향상: 켜짐/꺼짐
  • 백라이트 밝기: 0/20/40/60/80/100%
  • 경고음: 켜짐/꺼짐
  • 언어: 기본 언어 유형을 설정합니다.
  • 블루투스 연결: 켜짐/꺼짐
  • USB 연결: Type-C를 통해 컴퓨터에 연결하여 장치를 U 디스크로 가상화하고 장치 내 파일을 내보낼 수 있습니다.
  • 업데이트: 기본 소프트웨어 업데이트
  • 공장 초기화: 시스템 설정의 모든 기본 파라미터를 복원합니다.
  • 이 장비 정보: 장비의 정보 및 알람 기록을 확인합니다.
  • 작동 지침: 코드를 스캔하여 작동 비디오, 일반적인 문제 및 해결 방법을 확인합니다.
