FirstFiber Technologies MK1000 OTDR 모듈을 구매해 주셔서 감사합니다.
개요
MK1000 모듈의 공장 기본 IP 주소는 192.168.111.249입니다. 기존 근거리 통신망(LAN) 내에서 이 장치를 사용하고 IP 충돌을 피하려면 컴퓨터의 네트워크 어댑터 설정에 새 네트워크 세그먼트(192.168.111.x)를 추가해야 합니다.
하드웨어 연결 및 네트워크 정보 확인
1단계. 이더넷 케이블을 사용하여 OTDR 모듈을 라우터의 LAN 포트에 연결합니다.
2단계. 컴퓨터에서 PowerShell 창(또는 명령 프롬프트)을 엽니다.
3단계. ipconfig 명령을 입력하고 Enter 키를 눌러 현재 네트워크 정보를 확인합니다.
Windows PowerShell
Copyright (C) Microsoft Corporation. All rights reserved.
PS C:UsersAdmin> ipconfig
Windows IP Configuration
Ethernet adapter Ethernet:
Connection-specific DNS Suffix . :
Link-local IPv6 Address . . . . . : fe80::d83b:8a3c:25ba:7342%15
IPv4 Address. . . . . . . . . . . : 192.168.1.55 <-- (이 IP를 기록하세요)
Subnet Mask . . . . . . . . . . . : 255.255.255.0 <-- (이 마스크를 기록하세요)
Default Gateway . . . . . . . . . : 192.168.1.1 <-- (이 게이트웨이를 기록하세요)중요: 출력에서 특정 IPv4 주소, 서브넷 마스크, 기본 게이트웨이를 기록해 두십시오. 컴퓨터가 인터넷에 계속 연결되도록 하려면 8단계에서 이 정확한 숫자를 입력해야 합니다.
네트워크 어댑터 구성

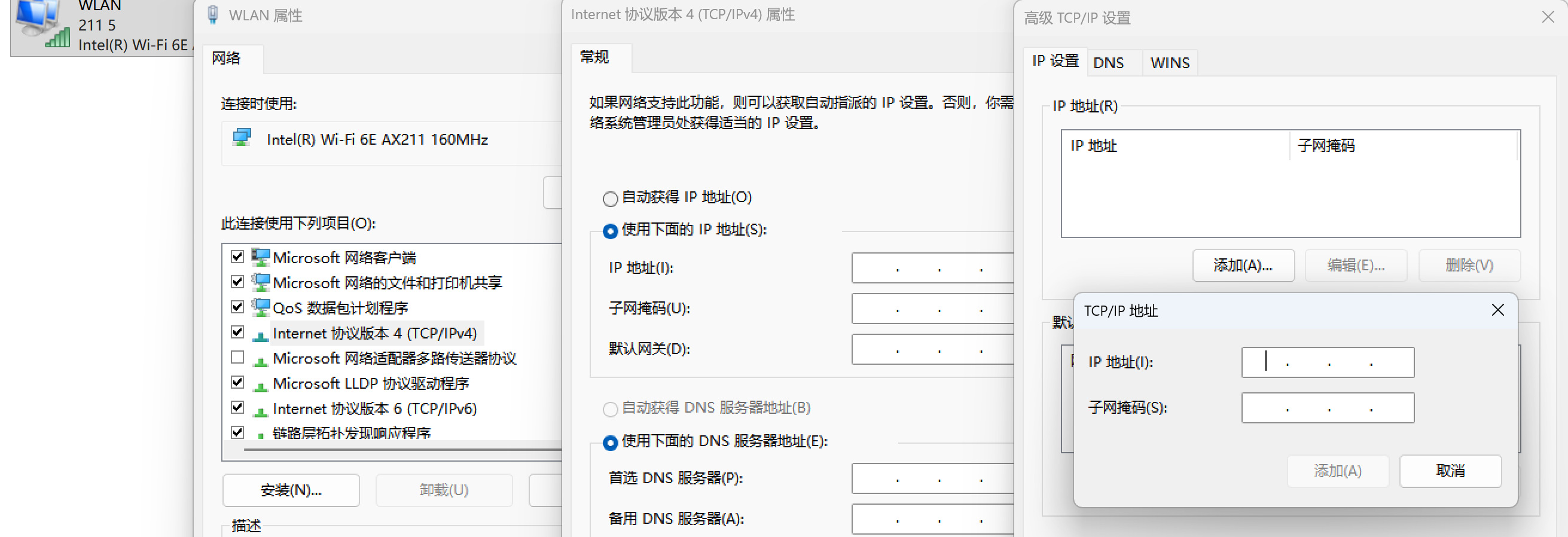

4단계. 동일한 PowerShell 창에서 ncpa.cpl을 입력하고 Enter 키를 눌러 네트워크 연결 창을 엽니다.
5단계. 활성 네트워크 어댑터(예: 이더넷 또는 Wi-Fi)를 마우스 오른쪽 버튼으로 클릭하고 속성을 선택합니다.
6단계. 속성 창에서 아래로 스크롤하여 인터넷 프로토콜 버전 4 (TCP/IPv4)를 찾아 두 번 클릭하여 속성을 엽니다.
7단계. “다음 IP 주소 사용” 옵션을 선택합니다.
8단계. 3단계에서 기록한 네트워크 구성을 입력합니다.
- 원래 IP 주소, 서브넷 마스크, 기본 게이트웨이를 해당 필드에 입력합니다.
- 아래 기본 설정 DNS 서버 필드에는 기본 게이트웨이와 동일한 주소를 입력합니다.
OTDR 네트워크 세그먼트 추가
9단계. 창 하단의 고급… 버튼을 클릭합니다.
10단계. 팝업되는 고급 TCP/IP 설정 창에서 “IP 주소” 섹션을 찾아 추가…를 클릭합니다.
11단계. OTDR 모듈과 동일한 네트워크 세그먼트에 속하지만 모듈 자체와는 다른 새 IP 주소를 입력합니다.
- IP 주소: 192.168.111.100 (권장)
- 서브넷 마스크: 255.255.255.0
12단계. 추가를 클릭한 다음, 열려 있는 모든 창에서 확인을 클릭하여 설정을 저장하고 적용합니다.
연결 확인
13단계. PowerShell 창으로 돌아가 통신을 테스트합니다. 다음 명령을 입력하고 Enter 키를 누릅니다.
PS C:UsersAdmin> ping 192.168.111.249
Pinging 192.168.111.249 with 32 bytes of data:
Reply from 192.168.111.249: bytes=32 time<1ms TTL=64 <-- (성공)
Reply from 192.168.111.249: bytes=32 time<1ms TTL=64결과 해석 방법:
- 성공:
"Reply from 192.168.111.249: bytes=32 time<1ms..."와 같은 응답이 표시되면 구성이 올바르고 모듈이 성공적으로 연결된 것입니다. - 실패:
"Request timed out"또는"Destination host unreachable"이 표시되면 11단계의 IP 구성을 다시 확인하십시오.
