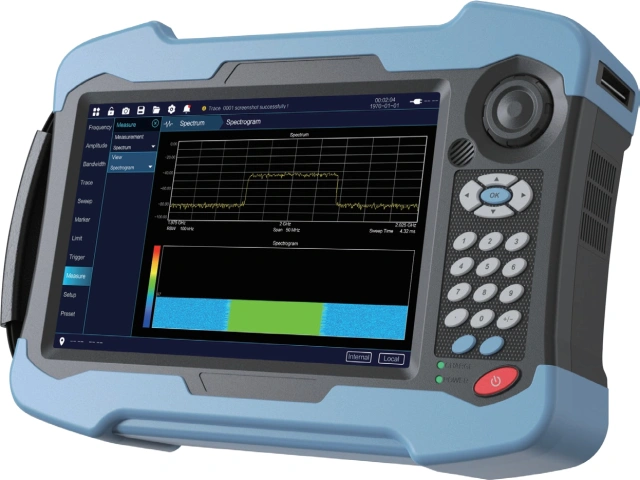

FF-ZP128 스펙트럼 분석기
무선 통신 스펙트럼 분석기, 9kHz~43.05GHz 주파수 스캐닝
측정 시나리오
무선 통신
– 무선 스펙트럼 관리
– 기지국 측정 및 모니터링
– 케이블 및 안테나 측정
– 간섭 분석 및
– 위치 파악
위성 통신
– 위성 통신 시스템 디버깅
– 위성 통신 시스템 문제 해결
– 위성 통신 시스템 성능 최적화
레이더 통신
– 레이더 신호 측정
– 레이더 시스템 고장 진단 및 문제 해결
군사 및 국방
– 전자전 및 스펙트럼 모니터링
– 무선 통신 정찰 및 군사 장비 스펙트럼 관리
– 간섭원 탐색 및 스펙트럼 네트워크 정리
기타
– 드론 대응
– 전자기 적합성 및 전자 테스트
– 연구 및 교육
– 인공지능, 반도체, 자동차, 신에너지, 전력 전자 테스트
– 물리학 및 의학
– 라디오, 텔레비전 및 오디오 테스트
| 스펙트럼 분석 | |
| 주파수 범위 | 9kHz~43.05GHz |
| 실시간 대역폭 | 100MHz |
| 스캐닝 속도 | 10.74ms@ Span=0.31GHz RBW=VBW=100kHz65.4ms@ Span=4.24GHz RBW=VBW=5MHz450.04ms@ Span=27.0GHz RBW=VBW=3MHz58.6ms@ Span=2.8GHz RBW=VBW=300kHz645.5ms@ Span=40GHz RBW=VBW=5MHz |
| 중간 주파수 대역폭 | 10MHz/100MHz |
| 100%POI | ≥9.3us |
| RBW | 1Hz~10MHz |
| VBW | 1Hz~10MHz |
| 측정 범위 | DANL~+20dBm |
| 감쇠 범위 | 0dB~60dB (5dB 스텝) |
| 전치 증폭기 | +20dB |
| 최대 입력 레벨 | +20dBm,±50 VDC (측정 가능), +27dBm,±50 VDC (손상 없음) |
| 진폭 정확도 | 9 kHz ~ 2 MHZ: ±2.0 dB(일반적으로 ±1.5dB)2 MHz ~ 15 GHZ: ±1.0 dB(일반적으로 ±0.5dB)15 GHz ~ 23 GHZ: ±1.1dB(일반적으로 ±0.6dB)23 GHz ~ 43 GHZ: ±1.8dB(일반적으로 ±0.8dB) |
| 전치 증폭기 (끔) DANL 23+/-5 oC | 9 kHz ~ 10 MHz: -138 dBm, -140 dBm (일반적)10 MHz ~ 4.0 GHz: -143dBm, -145 dBm (일반적)4.0 ~ 14 GHz: -141 dBm, -142 dBm (일반적)14 ~ 20 GHz: -140 dBm , -142dBm (일반적)20 ~ 32 GHz: -142 dBm, -143 dBm (일반적)32 ~ 43 Ghz: -142 dBm, -145 dBm (일반적) |
| 전치 증폭기 (켬) DANL 23+/-5 oC | 9 kHz ~ 10 MHz: -160 dBm, -162 dBm (일반적)10 MHz ~ 4.0 GHz: -160 dBm , -161 dBm (일반적)4.0 ~ 14 GHz: -159 dBm , -160dBm (일반적)14 ~ 20 GHz: -160 dBm , -162 dBm (일반적)20 ~ 32 GHz: -160 dBm, -162 dBm (일반적)32 ~ 43 GHz:-161 dBm, -162 dBm (일반적) |
| SSB 위상 잡음 | -107 dBc/Hz @ 1GHz offset 10 kHz (일반적인 값)-111 dBc/Hz @ 1GHz offset 100 kHz (일반적인 값)-122 dBc/Hz @ 1GHz offset 1 MHz (일반적인 값) |
| SFDR | <-75 dBc |
| 동적 범위 | >102 dB @ 2 Ghz |
| 2차 고조파 왜곡 | ≥20MHz:<-45dBc≥3GHz:<-65dBc≥10GHz:<-75dBc(테스트 조건: 0dB 감쇠, -30dBm 입력) |
| 트리거 | 자유 트리거, 비디오 트리거, 주기 트리거, 외부 트리거,RF 버스트 트리거 |
| 측정 항목 | 채널 전력, 점유 대역폭, 인접 채널 전력비, 스펙트럼 전송 템플릿 |
| 간섭 분석 | |
| 간섭원 탐색 | 채널 전력, 수신 신호 강도 표시, GPS 안테나 |
| 간섭 위치 파악 | 지도, 지향성 안테나 |
| 복조 | |
| 복조 모드 | AM, FM |
| 복조 분석 | 기저대역 시간 영역 파형, 전송 전력, 반송파 주파수 오프셋, 변조 깊이 (진폭 변조), 복조 주파수 오프셋 (주파수 변조), 신호 대 잡음비 |
| 5G NR | |
| RF 채널 전력 | 총 채널 전력, 피크 대 평균 전력비, 총 전력 스펙트럼 밀도, 및 제한선 테스트 |
| RF 점유 대역폭 | 대역폭 점유율, 피크 대 평균 전력비, 총 전력, x dB 대역폭 감소, 및 제한선 테스트 |
| 등방성 등가 복사 전력 | 수신 안테나 이득, 수신 케이블 손실, 거리, 경로 손실, 최대 유지량, 채널 대역폭, 등가 무지향성 복사 전력, 최대 등가 무지향성 복사 전력, 제한선 테스트 |
| 단일 빔 | 물리 셀 식별, 섹터 식별, 셀 그룹화, 주파수 오차, 시간 오프셋, 보조 동기화 기준 신호 수신 전력 (dBm), 보조 동기화 기준 신호 수신 품질 (dB), 보조 동기화 신호 신호 대 잡음비 (dB), 동기화 및 복조 상태 식별, 평균 오차 벡터 진폭, 피크 오차 벡터 진폭, 전력 (dBm) |
| 다중 빔 | 물리 셀 식별, 섹터 식별, 셀 그룹화, 주파수 오차, 시간 오프셋, 보조 동기화 기준 신호 수신 전력 (dBm), 보조 동기화 기준 신호 수신 품질 (dB), 보조 동기화 신호 신호 대 잡음비 (dB), 동기화 및 복조 상태 식별, 전력 (dBm) |
| 물리 셀 식별 스캐닝 | 다중 물리 셀 식별, 빔 인덱스, 보조 동기화 기준 신호 수신 전력 (dBm), 보조 동기화 기준 신호 수신 품질 (dB), 보조 동기화 신호 신호 대 잡음비 (dB), 각 빔에 대한 보조 동기화 신호 오차 벡터 진폭 |
| 주파수 범위 | 100MHz~43.05GHz |
| 주파수 오차 | ≤ 10 Hz |
| 대역폭 | 5, 10, 15, 20, 25, 30, 40, 50M, 60, 70, 80, 90, 100MHz |
| 채널 전력 정확도 | ±1.0 dBm |
| EVM | ± 2.0% (일반적인 값, 물리 방송 채널) |
| LTE | |
| 성좌도 | 기준 신호 수신 전력, 제곱 평균 제곱근/피크 오차 벡터 진폭, 데이터 오차 벡터 진폭 (QPSK, 16QAM, 64QAM, 256QAM), 주파수 오프셋 (Hz, ppm), 시간 오프셋 (나노초) ± 2.0% (일반적인 값, 물리 방송 채널) |
| 데이터 채널 | RB 전력 다이어그램, 성좌 다이어그램, 복조 유형, RB 전력, 제곱 평균 제곱근/피크 오차 벡터 진폭, IQ 오프셋 |
| 채널 | P-SS, S-SS, PBCH, PCFICH, PHICH, PDCCH, RS 전력 (dBm), 오차 벡터 진폭 (%), 복조 유형, 주파수 오프셋 |
| 전력 및 시간 프레임 분석 | 프레임 평균 전력 (dBm), 주파수 오프셋 (Hz), 직교 주파수 분할 다중화 심볼 전력 (dBm), IQ 오프셋 (dB), 오차 벡터 진폭의 제곱 평균 제곱근/피크, 데이터 오차 벡터 진폭의 제곱 평균 제곱근/피크 |
| RF 분석 | 채널 전력, 점유 대역폭 |
| 주파수 오차 | ≤ 10 Hz |
| 대역폭 | 1.4MHz, 3MHz, 5MHz, 10MHz, 15MHz, 20MHz |
| 채널 전력 정확도 | ±1.0 dBm (일반적) |
| EVM | ±2.0 % (일반적) |
| 부품 번호 | 설명 |
| FF-ZP128 | 스펙트럼 분석기 플랫폼 |
| 128-S01 | SA 간섭 분석 |
| 128-S02 | RTSA 간섭 분석 |
| 128-S03 | 실외 지도 |
| 128-S04 | 아날로그 복조 분석 |
| 128-S05 | 복조 오디오 재생 시뮬레이션 |
| 128-S06 | 제로 스윕 광대역 중간 주파수 출력 |
| 128-S07 | 시간 게이트 기능 |
| 128-S08 | 방향 분석 |
| 128-S09 | 50MHz 대역폭 실시간 스펙트럼 분석 |
| 128-S10 | 100MHz 대역폭 실시간 스펙트럼 분석 |
| 128-S11 | LTE 분석 |
| 128-S12 | 5GNR 측정 |
| 128-S13 | 벡터 신호 분석 |
| 128-S14 | 위상 잡음 측정 |
| 128-H01 | GPS/Beidou 기능 |
| 128-H02 | WiFi 무선 통신 |
| 128-H03 | 운송용 엔지니어링 박스 |
| 128-H04 | 현장 외 측정 소프트웨어 패키지 |
| 128-H05 | 전원 어댑터 |
| 128-H06 | 10Ah 충전식 리튬 이온 배터리 |
| 128-H07 | 9K-30MHz 지향성 안테나 |
| 128-H08 | 20M-200MHz 지향성 안테나 |
| 128-H09 | 200M-500MHz 지향성 안테나 |
| 128-H10 | 500M-8GHz 지향성 안테나 |
| 128-H11 | 6G-20GHz 지향성 안테나 |
| 128-H12 | 18G-40GHz 지향성 안테나 |
| 128-H13 | 9K-8GHz 휴대용 증폭기 + USB 전자 나침반 |
| 128-H14 | 안테나 운송 박스 |
| 128-H15 | 120MHz 실시간 분석 대역폭 |
| 128-H16 | 300MHz-8GHz 무지향성 안테나 |
| 128-H17 | 20MHz-3GHz 무지향성 안테나 |
| 128-H18 | 3GHz-40GHz 무지향성 안테나 |
| 128-H19 | 300MHz-18GHz 무지향성 안테나 |

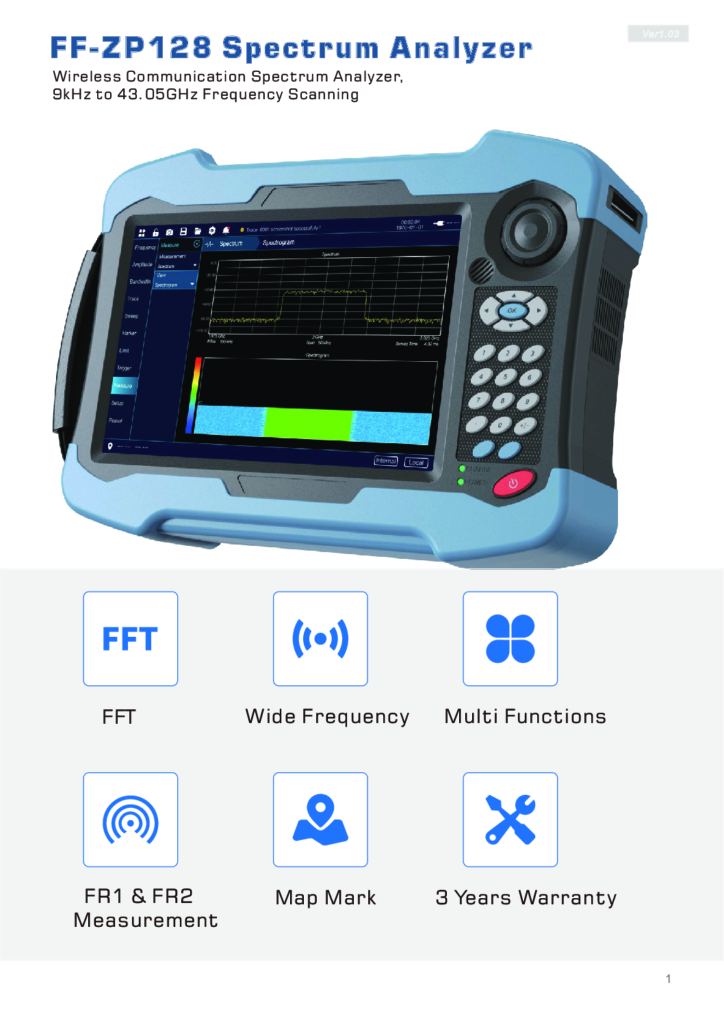

다운로드
자주 묻는 질문
Q: FF-ZP128 스펙트럼 분석기의 주파수 범위는 어떻게 됩니까?
A: FF-ZP128은 9 kHz부터 43.05 GHz까지 넓은 주파수 스캐닝 범위를 지원합니다.
Q: 이 분석기의 주요 측정 시나리오 및 응용 분야는 무엇입니까? A: 무선 스펙트럼 관리 및 기지국 모니터링, 위성 통신 디버깅, 레이더 신호 측정, 전자전/군사 스펙트럼 모니터링, 드론 대응, EMC/전자 테스트를 위해 설계되었습니다.
Q: 실시간 대역폭 및 POI(Probability of Intercept)는 무엇입니까?
A: 이 장치는 100 MHz의 실시간 대역폭과 $ge 9.3 mutext{s}$의 100% POI를 제공합니다.
Q: FF-ZP128은 5G NR 및 LTE 신호 분석을 지원합니까?
A: 예, 선택적 소프트웨어 모듈은 5G NR (RF 채널 전력, 다중 빔, 셀 ID 스캐닝, EIRP) 및 LTE 분석 (성좌도, 데이터/채널 전력, EVM, 시간 프레임 분석)을 모두 지원합니다.
Q: 어떤 복조 및 간섭 위치 파악 기능을 제공합니까?
A: AM 및 FM 복조 모드 (기저대역 시간 영역 파형 분석 및 오디오 재생 포함)를 지원합니다. 간섭 분석을 위해 채널 전력 측정, RSSI, GPS 통합, 지향성 안테나 페어링 및 매핑 도구를 제공합니다.
Q: FF-ZP128에 사용할 수 있는 선택적 안테나 및 액세서리는 무엇입니까?
A: 사용 가능한 옵션 패키지에는 지향성 안테나 (9 kHz부터 40 GHz까지), 무지향성 안테나, 휴대용 증폭기, GPS/Beidou 모듈, WiFi 연결, 10 Ah 충전식 리튬 이온 배터리 및 운송용 박스가 포함됩니다.
