중요 공지:

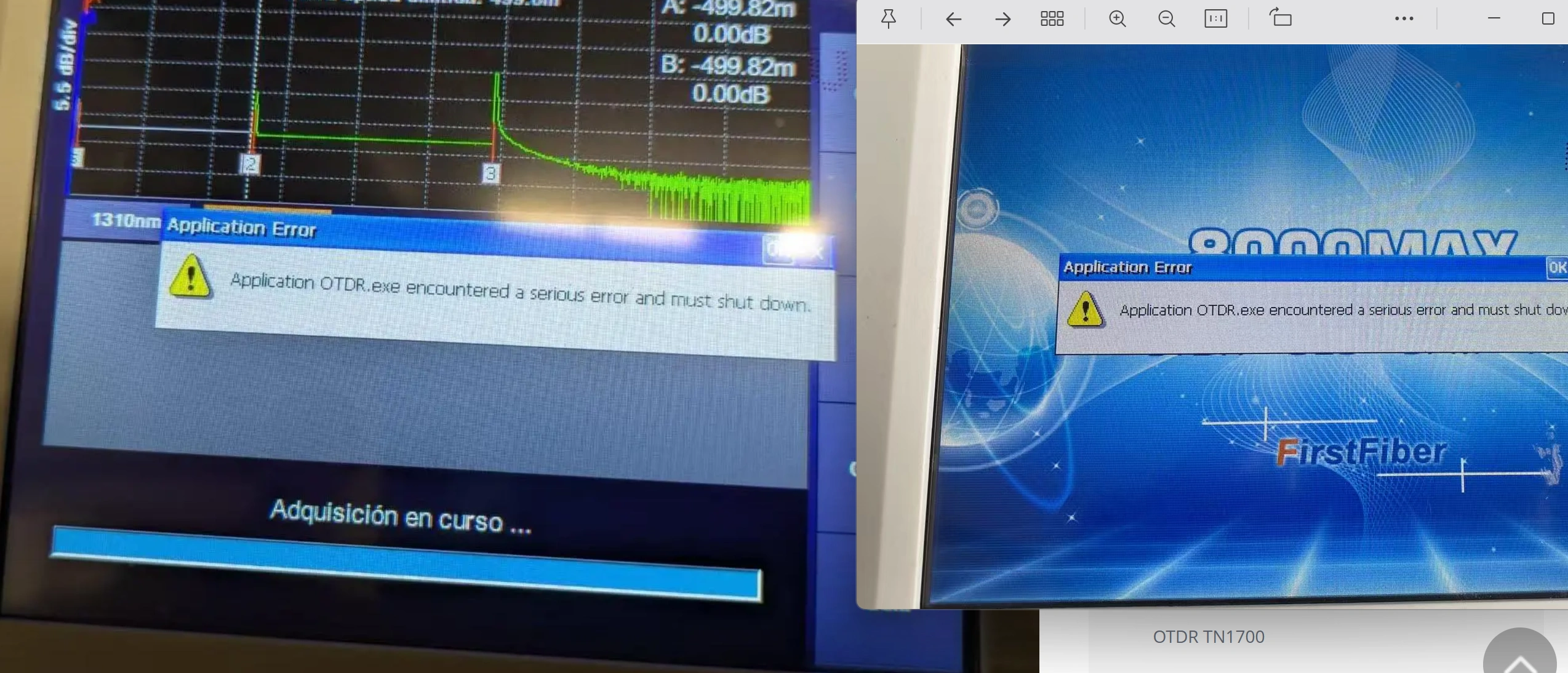

본 기술 매뉴얼은 8000MAX OTDR (오른쪽 그림 참조)의 시작 과정에서 발생하는 시스템 수준의 부팅 실패를 해결하기 위해 특별히 고안되었습니다. 만약 겪고 계신 문제가 실제 OTDR 테스트 또는 작동 중에 발생한다면 (왼쪽 그림 참조), 본 매뉴얼은 적용되지 않습니다. 테스트 관련 문제의 경우, 당사의 전용 문제 해결 블로그를 참조하시거나 tech@FirstFiberTech.com으로 기술 지원팀에 직접 문의하십시오.
1단계: 하드웨어 시스템 플래싱 절차

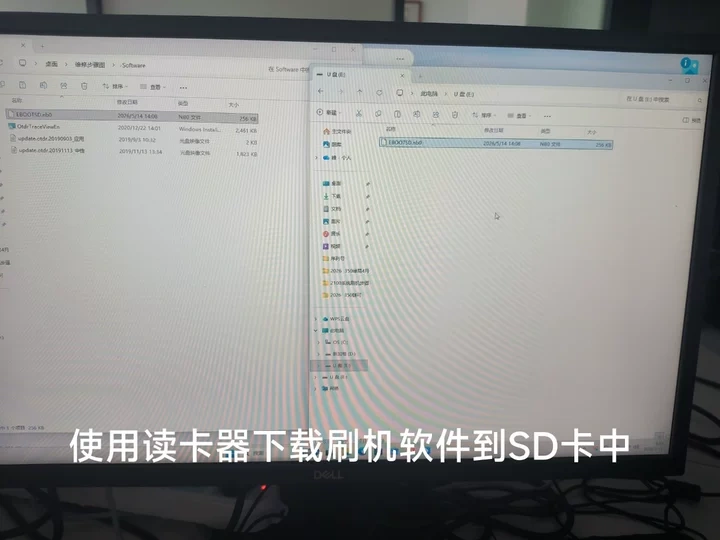

| 사전 요구 사항 및 준비 펌웨어 준비: 외부 카드 리더기를 사용하여 시스템 플래싱 바이너리 파일 EBOOTSD.nb0을 SD 카드 루트 디렉터리에 복사합니다. |
단계별 하드웨어 분해 및 플래싱

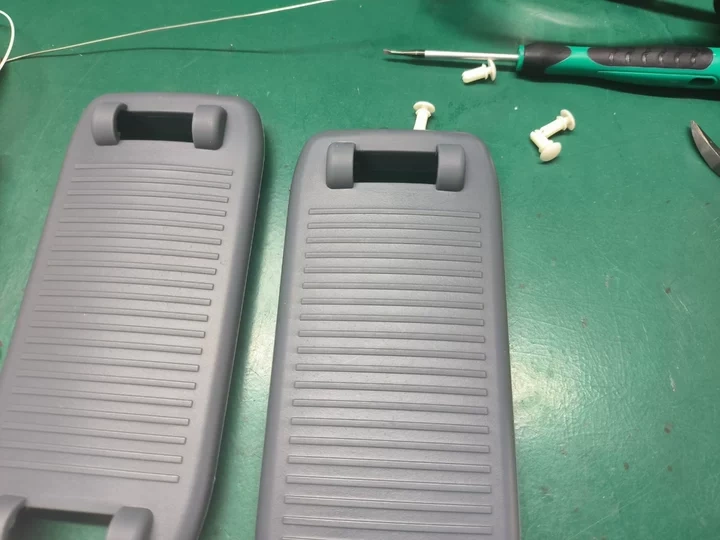

| 1단계: 고정 브래킷 제거 고정 클램프/브래킷과 관련 하드웨어 액세서리를 조심스럽게 분리하고 제거합니다. |

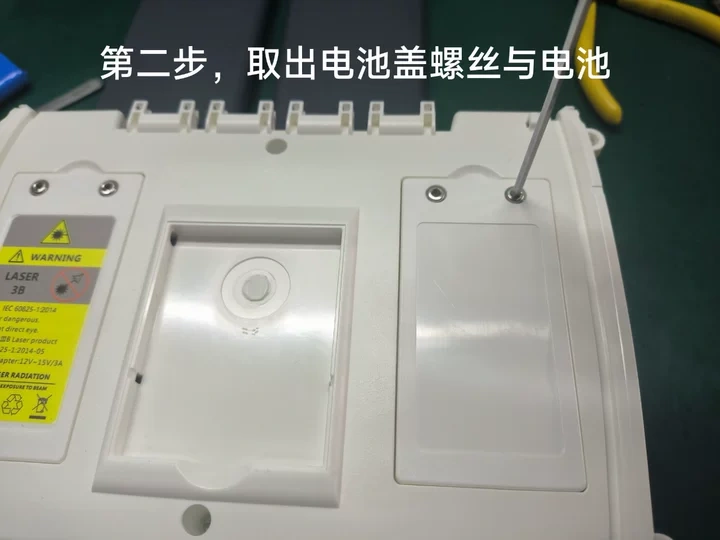

2단계: 배터리 칸 제거
배터리 칸 덮개를 풀고 보호판을 제거한 다음 배터리
팩을 안전하게 분리합니다.

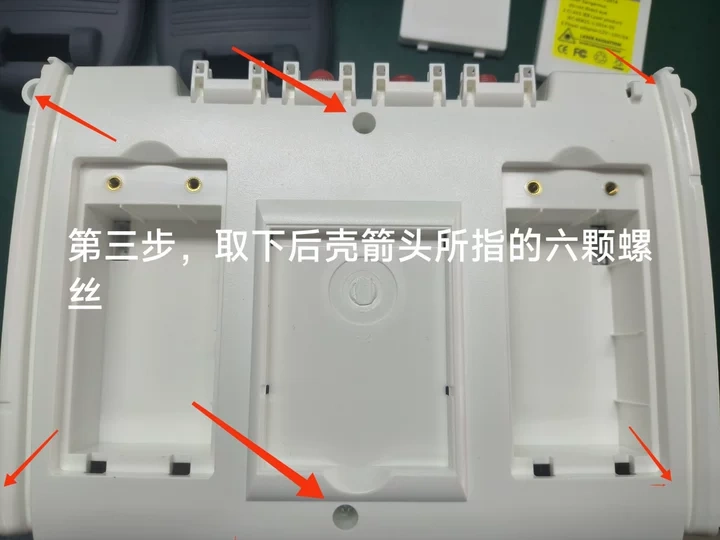

3단계: 후면 하우징 분리
후면 덮개에 화살표로 표시된 나사 6개를 찾아 제거합니다. 장치의 후면 케이스/하우징을 조심스럽게 분리하여 들어 올립니다.
4단계: 플래싱 SD 카드 삽입
EBOOTSD.nb0 시스템 플래싱 파일이 로드된 준비된 SD 카드를 장치의 SD
카드 슬롯에 삽입합니다.

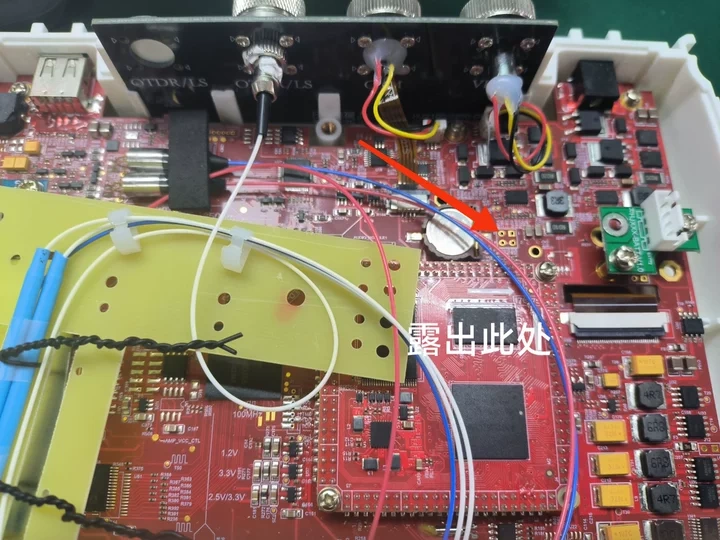

5단계: 프로그래밍 포트 노출
화살표로 표시된 고정 나사 2개를 풀고 제거하여 회로 기판의 내부 시스템
플래싱/프로그래밍 포트 인터페이스를 노출시킵니다.

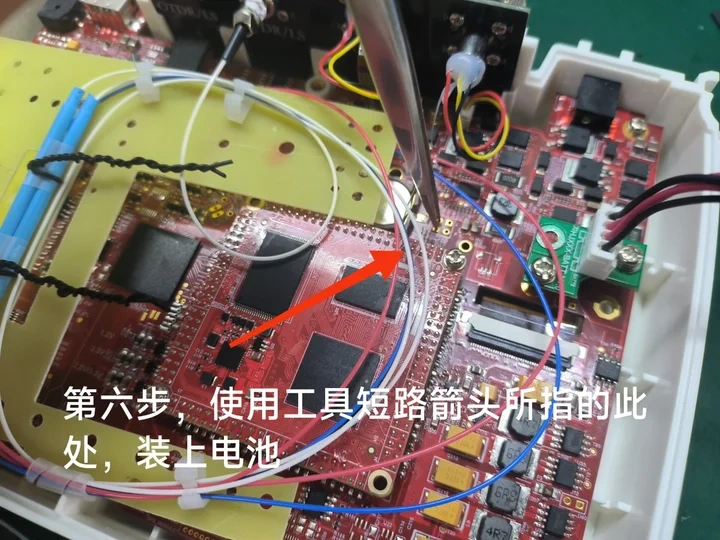

6단계: 프로그래밍 핀 단락
적절한 전도성 도구(예: 정밀 핀셋)를 사용하여 화살표로 표시된 지정된
프로그래밍 핀홀을 단락시킨 다음, 전원 공급을 위해 배터리 팩을 일시적으로 다시 삽입합니다.

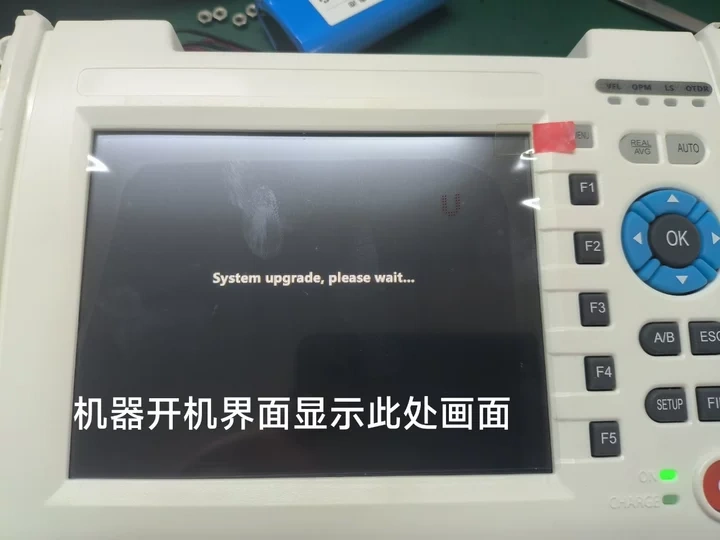

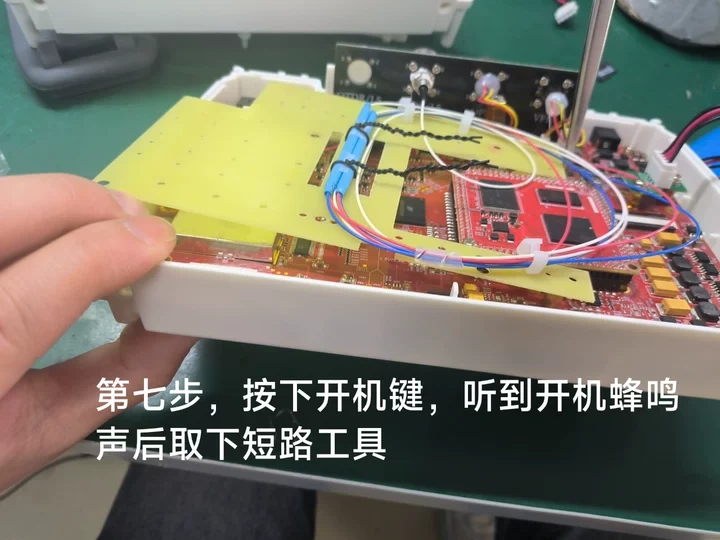

7단계: 플래싱 프로세스 시작
전원 버튼을 길게 누릅니다. 장치에서 시작 비프음이 들리는 즉시
단락 도구를 즉시 제거합니다. 화면에 “System upgrade, please wait…” (시스템 업그레이드 중, 잠시 기다려 주십시오…)라는 시스템 초기화 메시지가 표시됩니다.

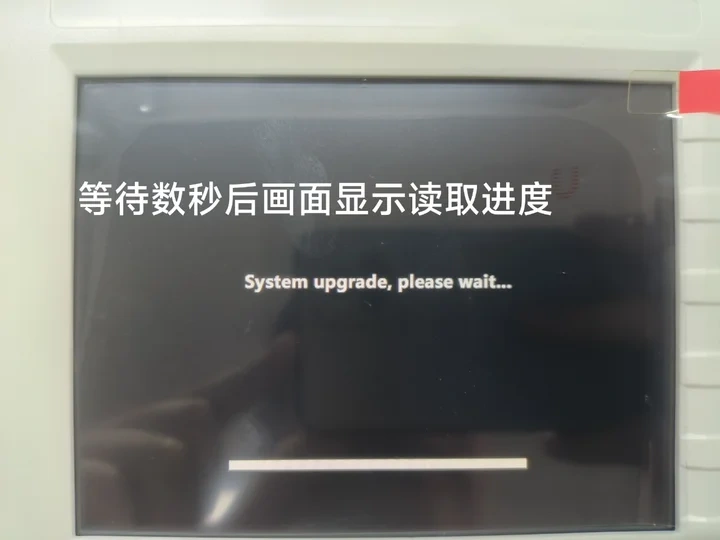

8단계: 데이터 전송 진행 상황
몇 초 후, 시스템
펌웨어 데이터가 SD 카드에서 성공적으로 읽히고 있음을 보여주는 진행률 표시줄이 화면에 나타납니다.

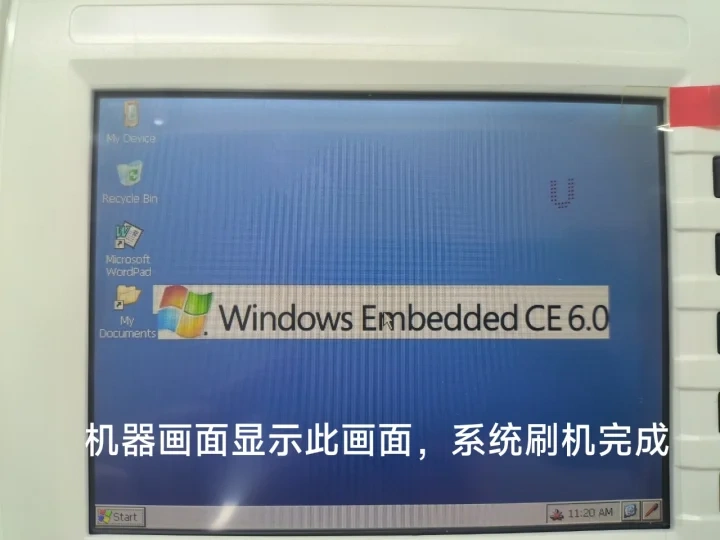

9단계: 플래싱 완료 상태
진행률 표시줄이 100%에 도달하면 장치는 자동으로 Windows Embedded
CE 6.0 데스크톱 레이아웃으로 부팅되며, 플래싱 작업이 성공적으로 완료되었음을 확인합니다.
플래싱 후 참고: 시스템 확인이 성공적으로 완료되면, 분해 단계를 역순으로 따라 모든 하드웨어 모듈을 재조립합니다.
2단계: 장치 내 시스템 소프트웨어 업그레이드
| Windows CE 내에서 핵심 소프트웨어 환경 설정을 초기화하고 수행하려면 아래 단계를 따르십시오. |
단계별 시스템 소프트웨어 업그레이드

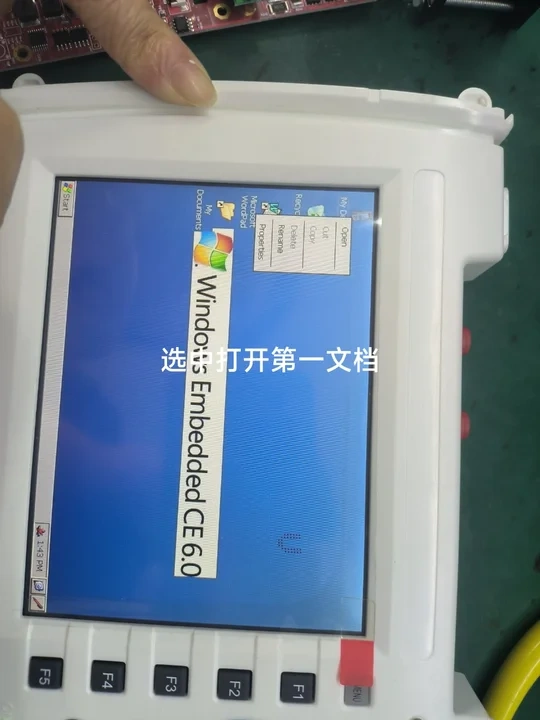

| 1단계: 장치 파일 저장소 접근 Windows CE 홈 화면 데스크톱에서 “내 장치”라고 표시된 루트 저장 폴더 디렉터리를 두 번 클릭하여 엽니다. |

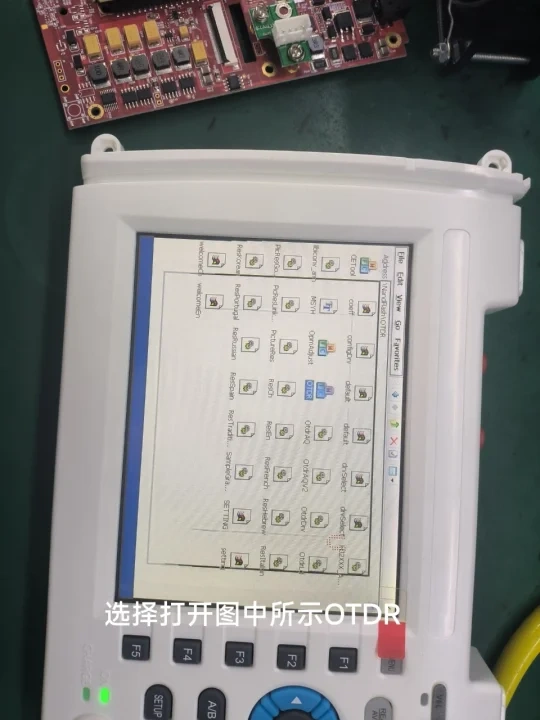

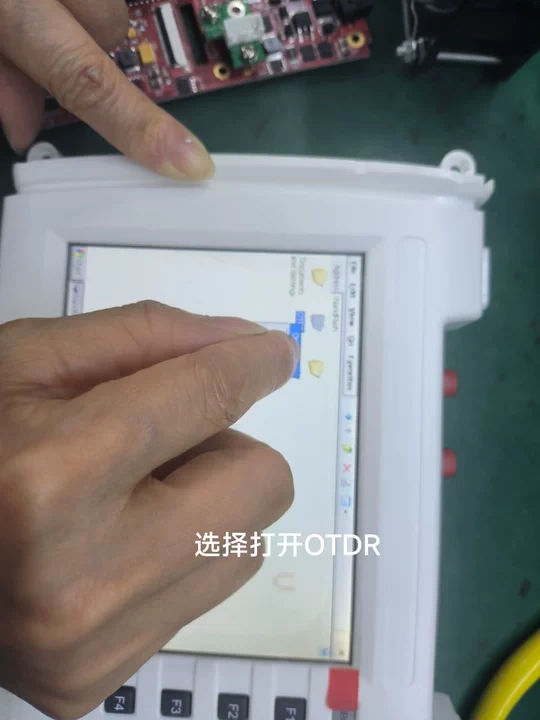

2단계: 대상 OTDR 디렉터리 열기
“OTDR”이라는 이름의 전용 애플리케이션 저장 디렉터리를 찾아 엽니다.
3단계: OTDR 소프트웨어 코어 실행
디렉터리 내의 메인 실행 바이너리 아이콘을 두 번 클릭하여 OTDR 소프트웨어 애플리케이션을 실행합니다.

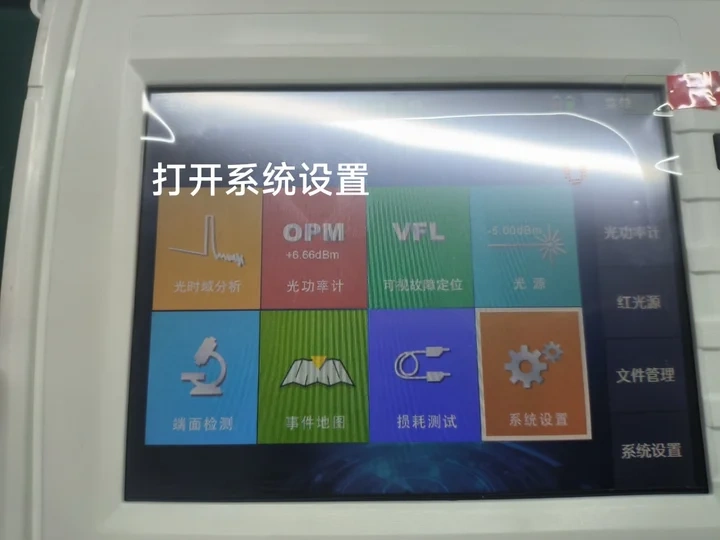

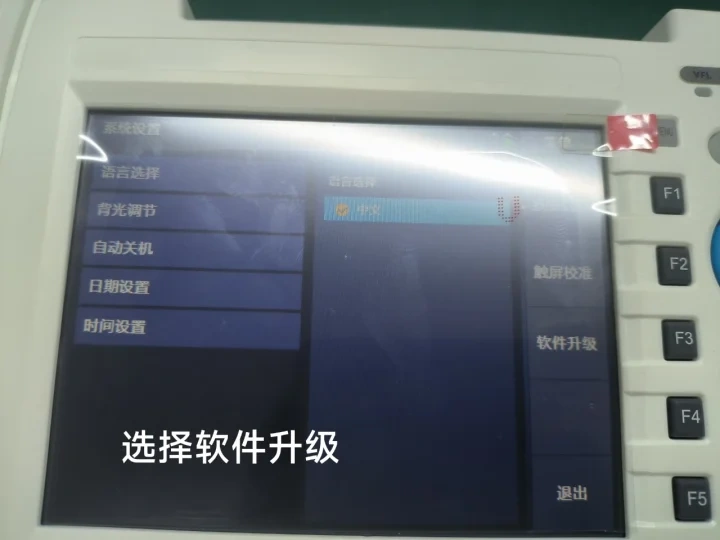

4단계: 시스템 설정 메뉴 진입
메인 소프트웨어 인터페이스 레이아웃에서 “시스템 설정” 패널로 이동하여 엽니다.
5단계: 펌웨어 및 소프트웨어 업그레이드 실행
“업그레이드” 버튼 구성을 탭하여 시스템 업데이트를 배포하고 완료합니다.
