설명
2019년 여름에 출시된 FF-980REV는 소형 올인원 OTDR이 부족했던 시장에 진입했습니다. 특히 3m에서 60km 단거리 테스트에서 뛰어난 성능으로 현장 엔지니어들의 신뢰를 빠르게 얻었습니다. 현재 전 세계 130개국 이상에 수출되었으며, 특히 러시아, 우크라이나, 유럽, 베트남, 남미에서 강력한 시장 입지와 높은 시장 점유율을 유지하고 있습니다.

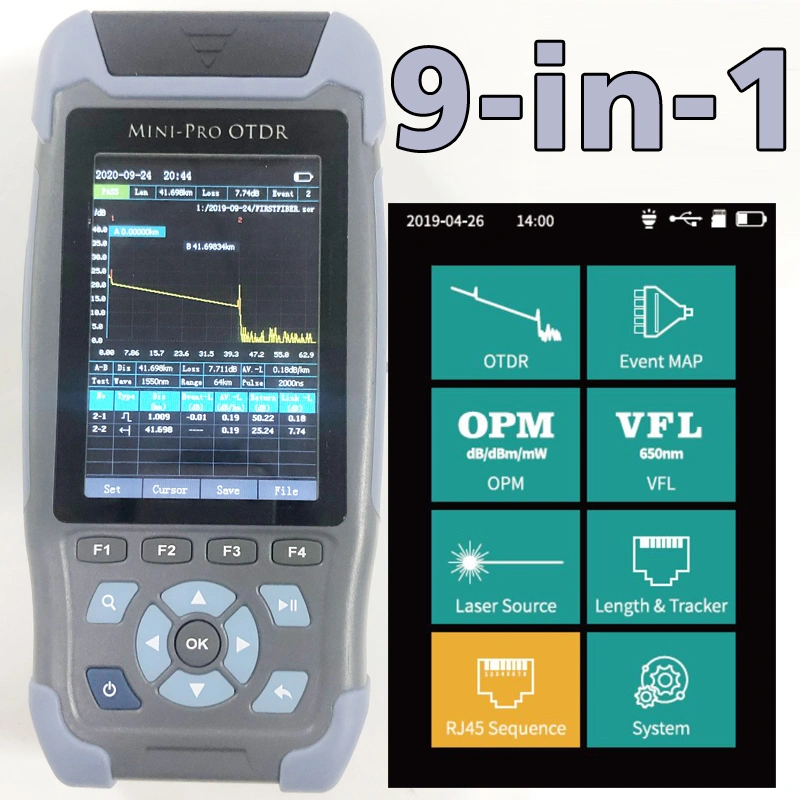

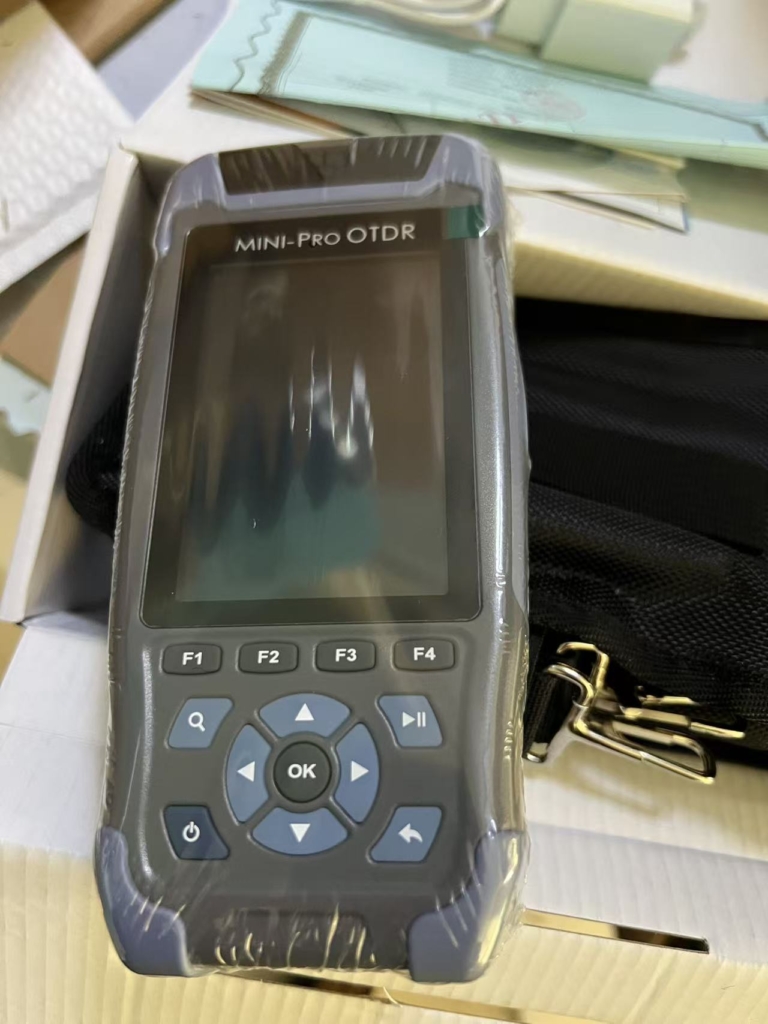

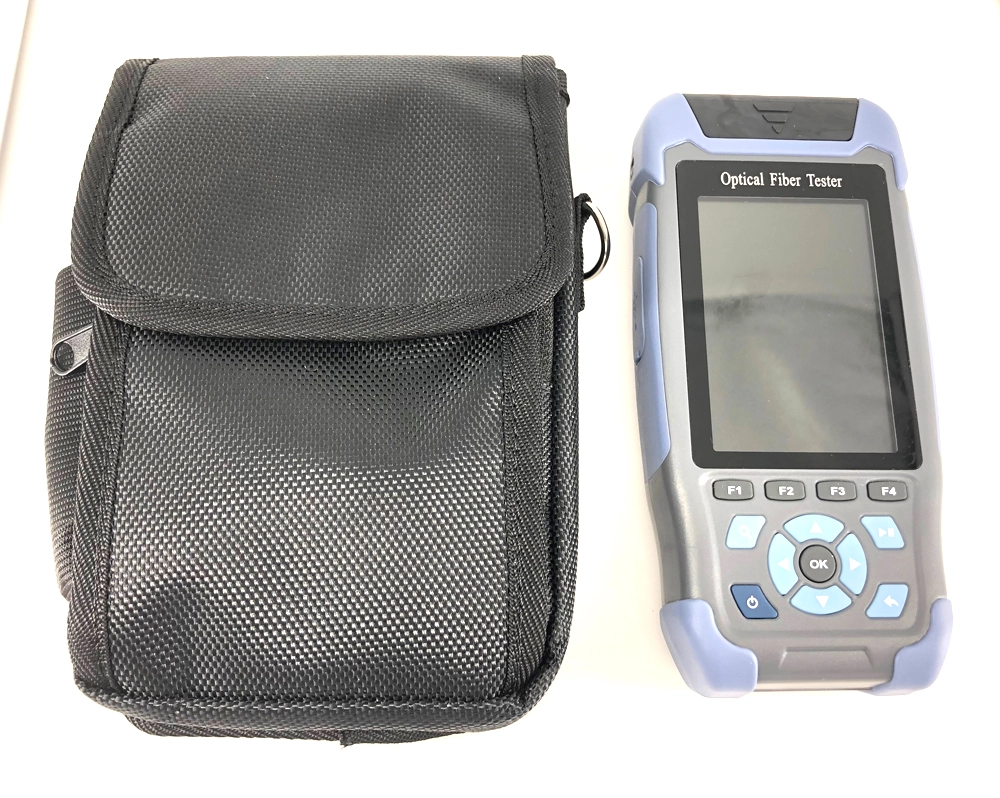

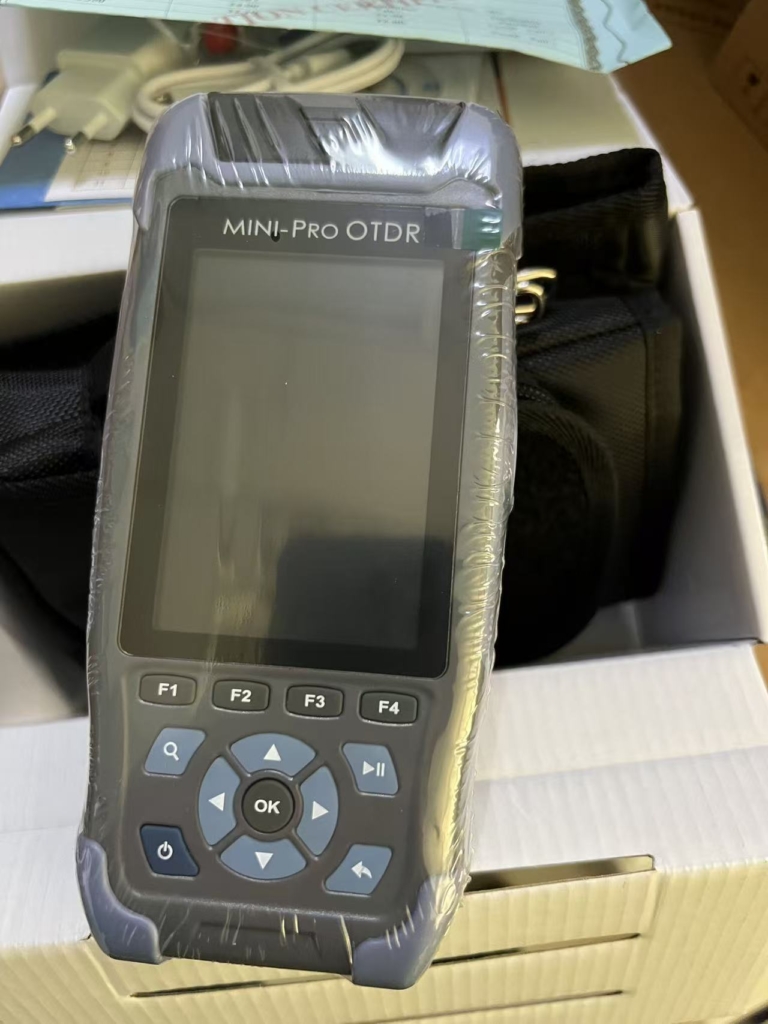

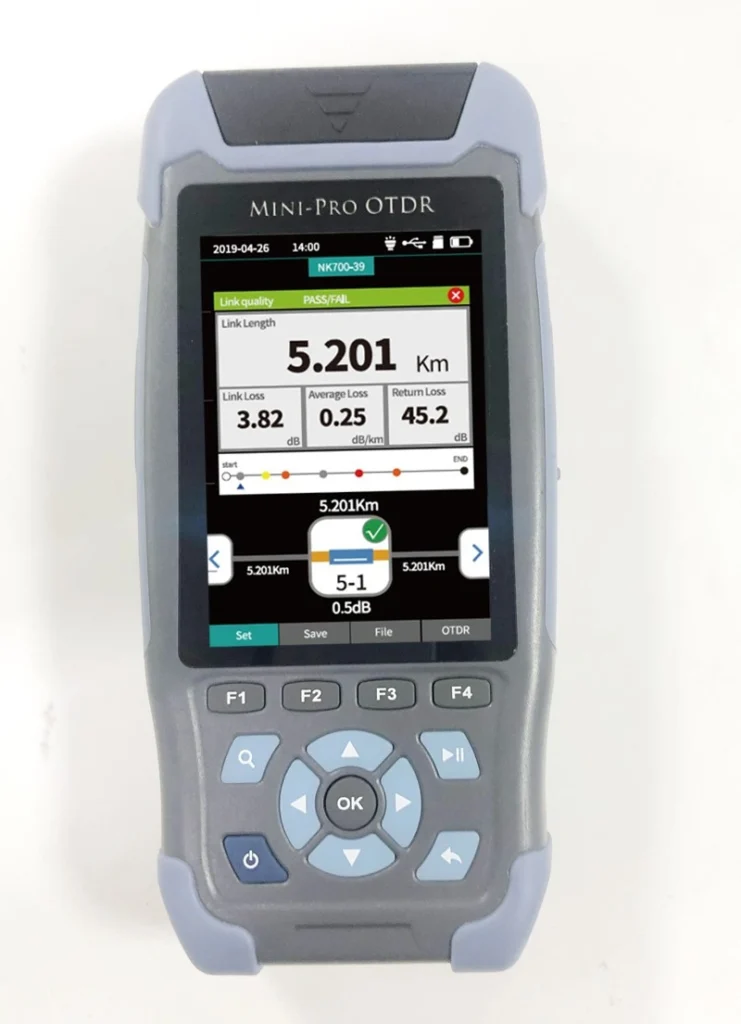

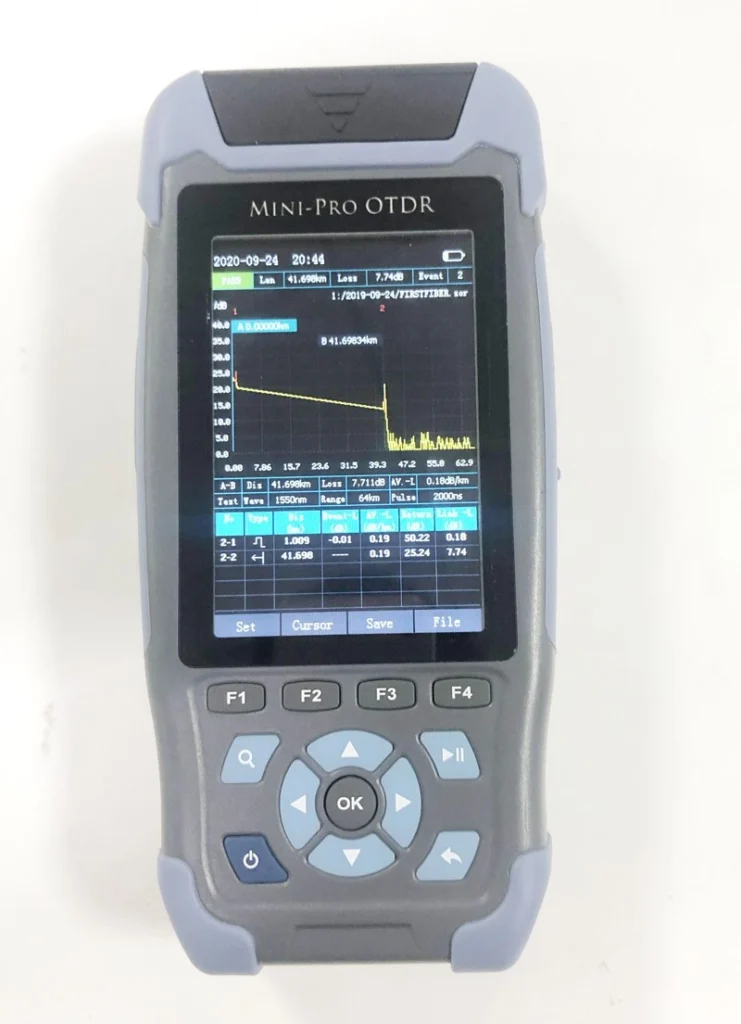

미니 프로 OTDR
모델: FF-980REV
파장: 1310 및 1550nm
동적 범위: 24/22dB
테스트 범위: 3m ~ 64km

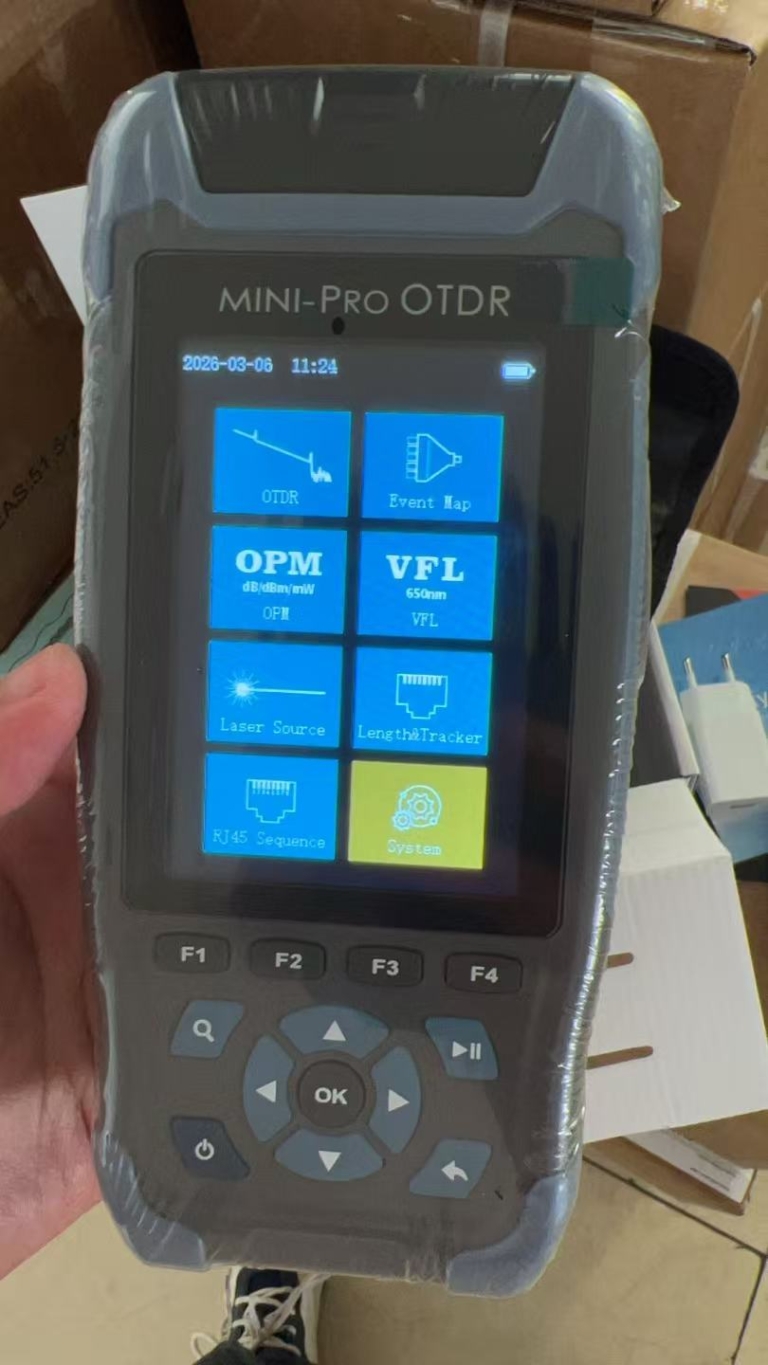

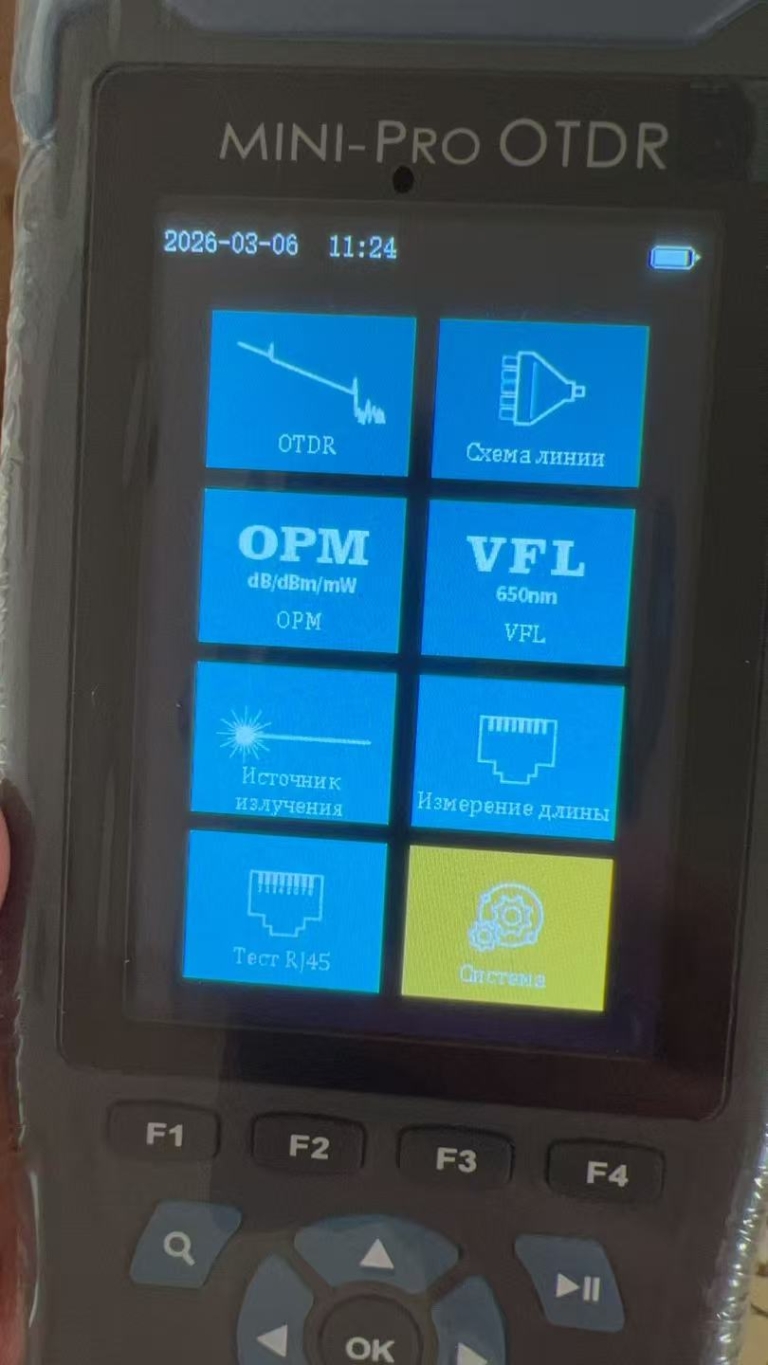

하나의 장치에 9가지 기능
1) OTDR
2) 이벤트 맵
3) 광원
4) 광 파워 미터
5) 가시광 고장 탐지기
6) RJ45 이더넷 케이블 순서
7) 이더넷 케이블 거리
8) 이더넷 케이블 추적기
9) LED 조명

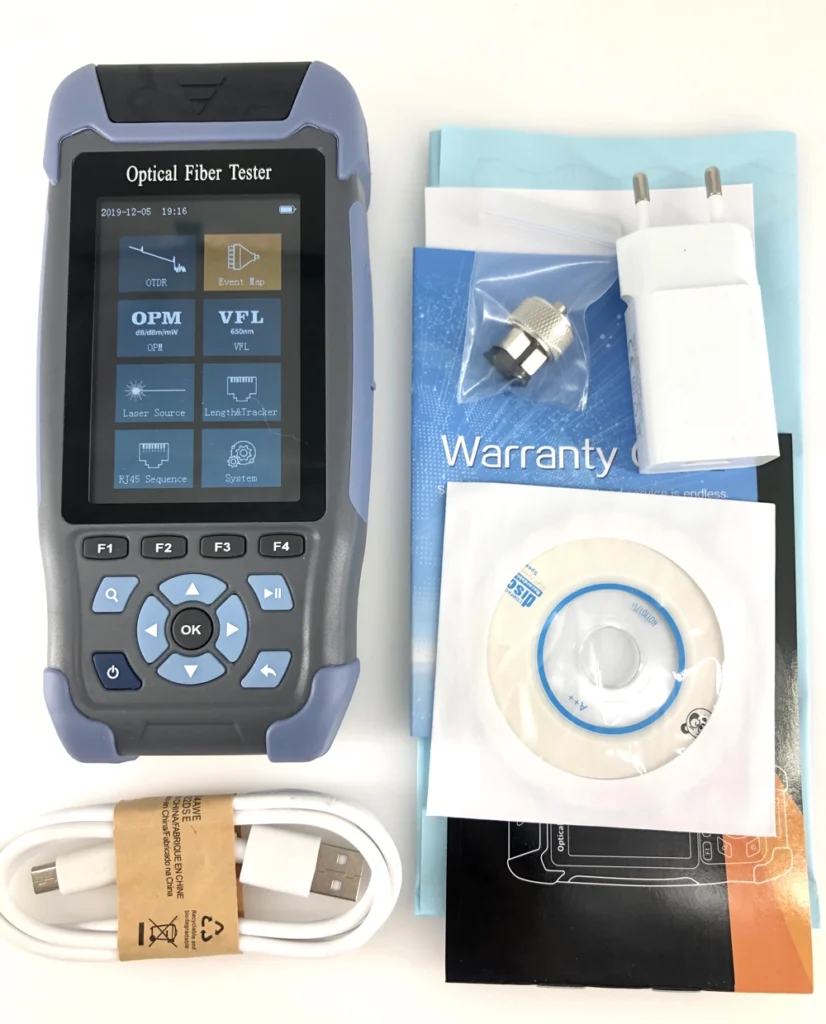

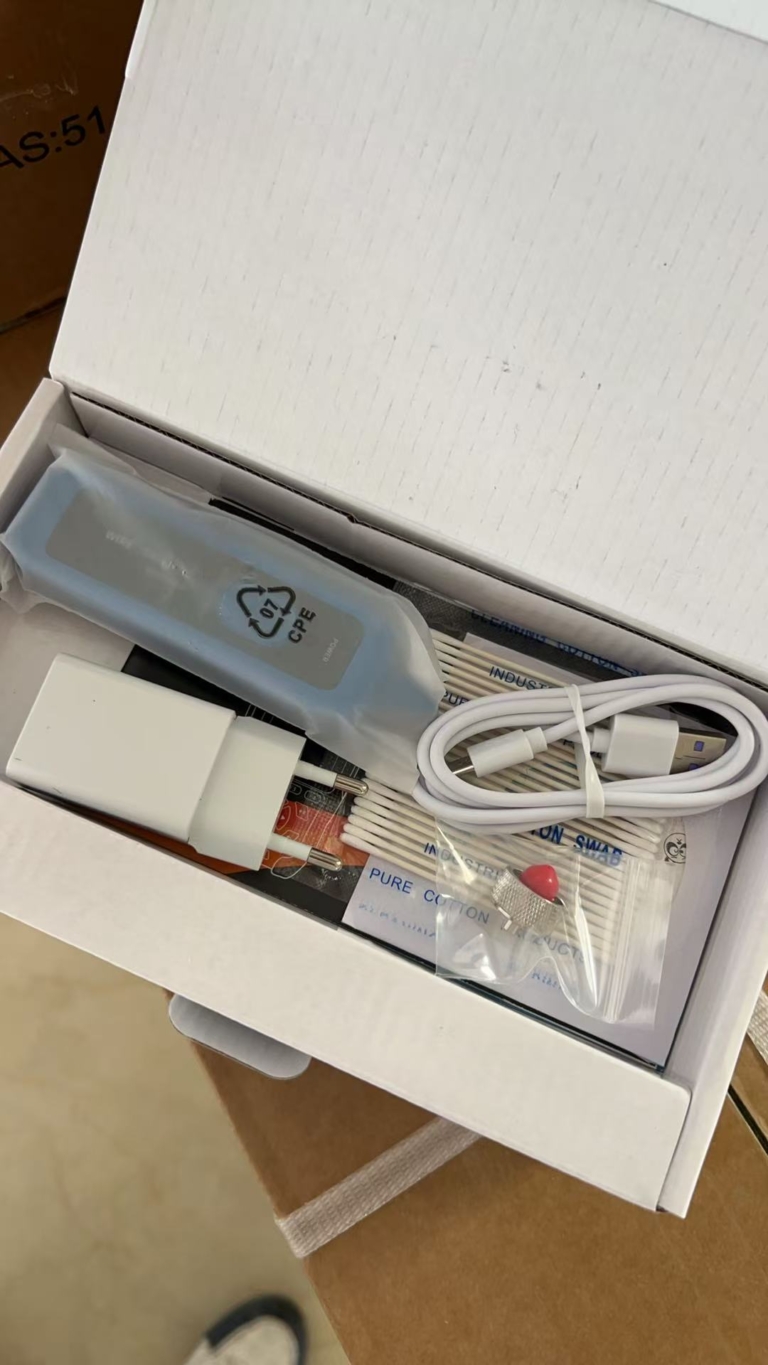

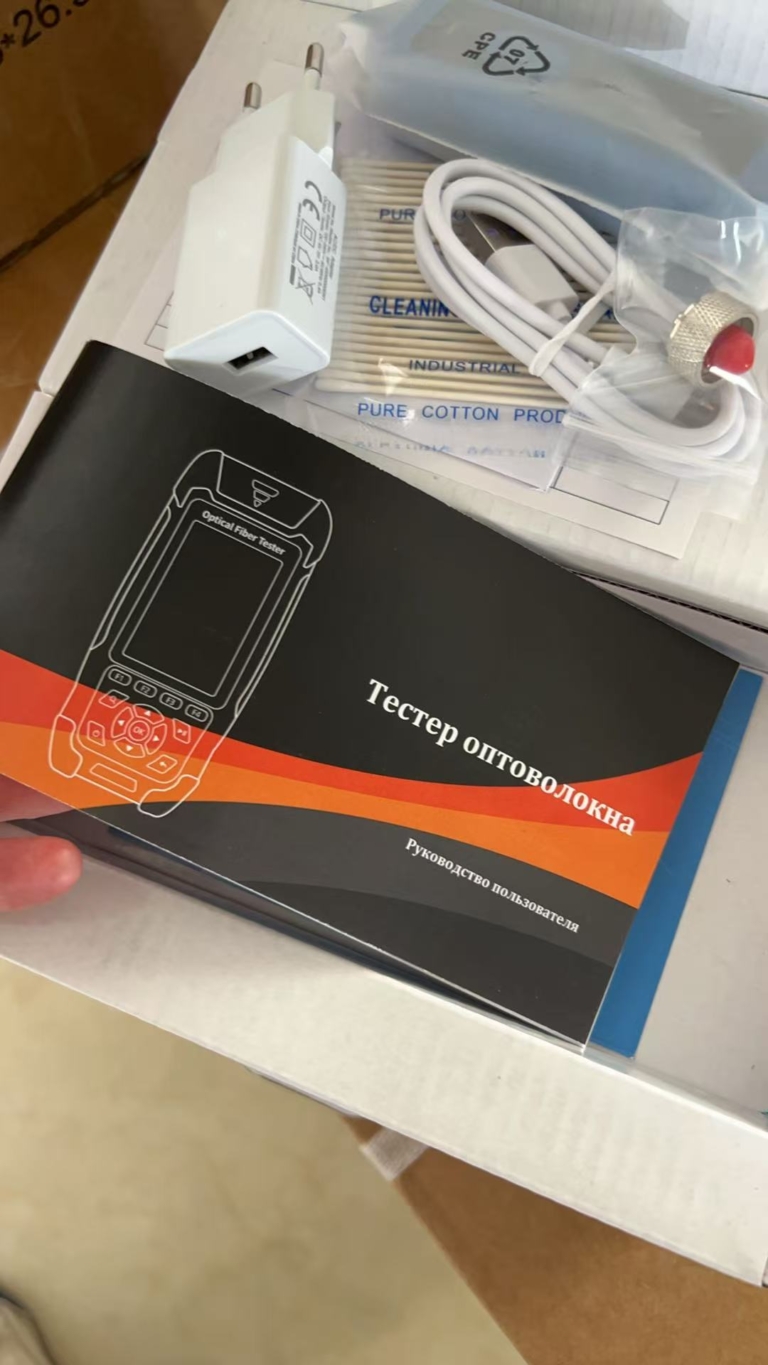

키트 구성품:
- OTDR
- USB 케이블
- 전원 충전기
- 신호 추적기
- SC/FC 커넥터
- 클리너
- sor 분석 소프트웨어

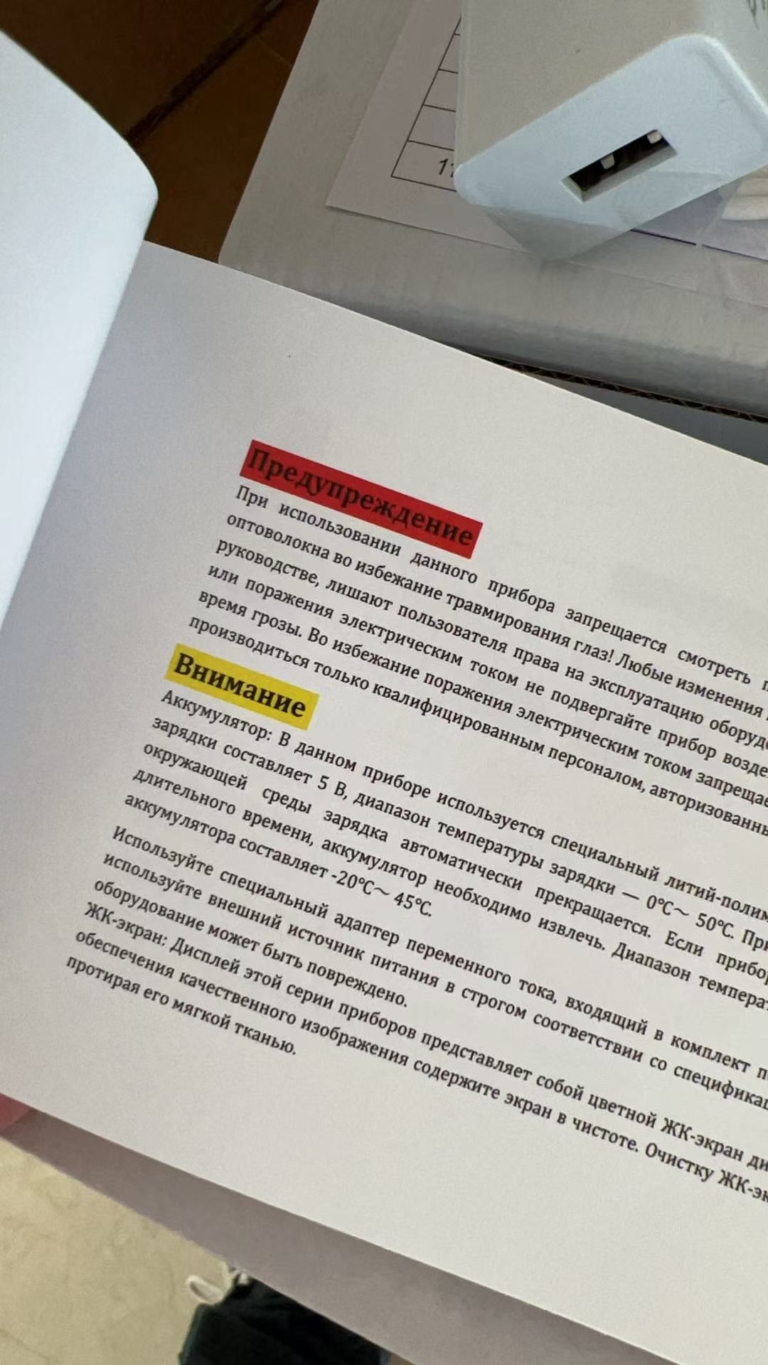

- 사용자 매뉴얼
- 보증 카드
사양
| 일반 | |
| 크기 | 173x82x37mm |
| 무게 | 350g (배터리 포함) |
| 디스플레이 | 3.5인치 컬러 스크린 |
| 인터페이스 | USB, TF 카드 포트, RJ45 포트, OTDR 포트, VFL 포트, 파워 미터 포트, 충전 포트 |
| 전원 공급 | 입력: 100V(AC) ~ 240V(AC), 50~60Hz, 0.6A; 출력: 5V(DC), 2A 4000mAh/3.7V 리튬 배터리 (항공 운송 인증 포함) |
| 작동 시간 | >12시간 (연속 측정); 대기 >20시간 |

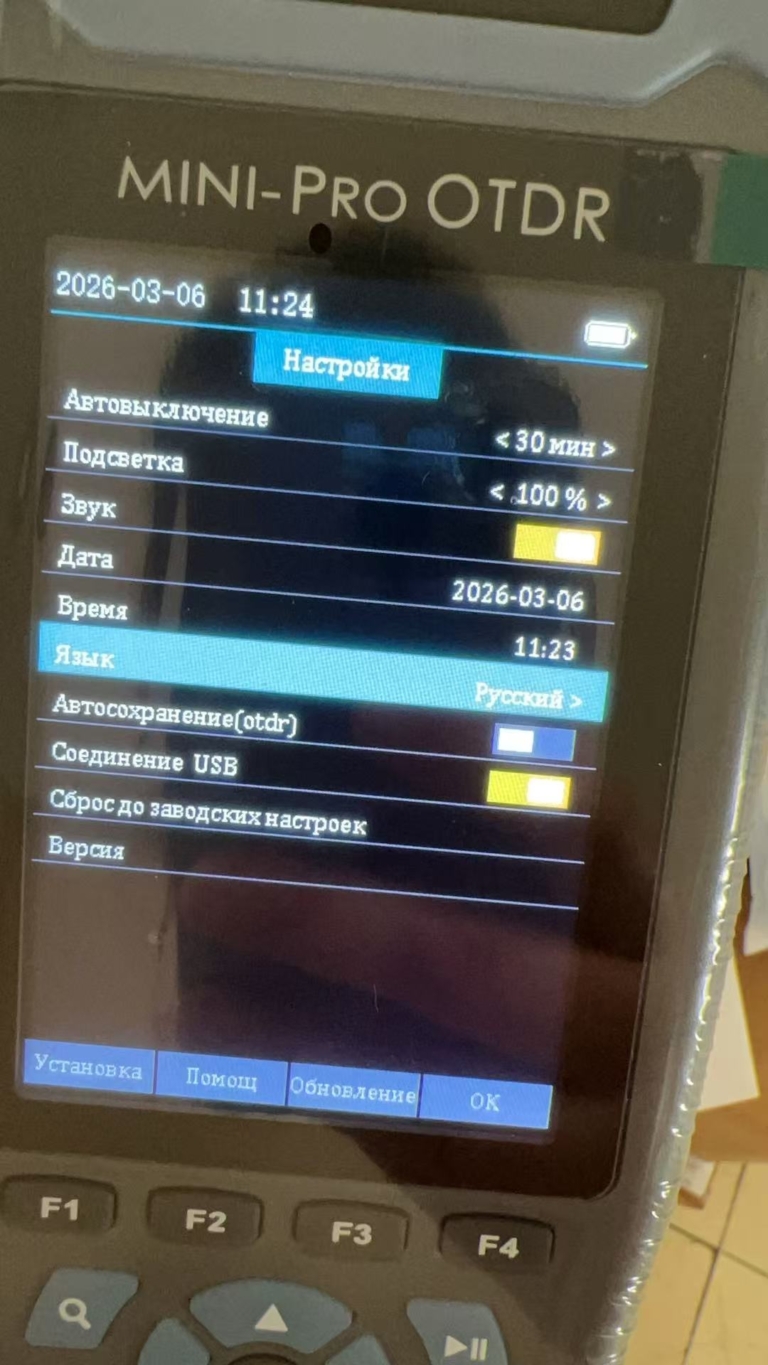

| 절전 | 지능형 전원 관리 자동 전원 끄기: 안 함/1분/5분/10분/30분/60분 |
| 데이터 저장 | 내부 플래시 메모리: >600개 곡선; TF 카드: >230,000개 곡선 (8G/32G/64G) |
| 언어 | 중국어/영어/러시아어/포르투갈어/베트남어/프랑스어/스페인어 (선택 사항) |
| 보호 | 충격 방지 고무 |
| 환경 조건 | 작동 온도 및 습도: -10℃~+50℃, ≤95% (비응축) 보관 온도 및 습도: -40℃~+70℃, ≤95% (비응축) 고도: 해발 0~5000m 호환성 및 안정적인 작동: 아시아, 유럽, 미주, 아프리카 및 호주의 모든 기후 조건 |
| OTDR 모듈 | |
| 파장 | 1310/1550nm |
| 동적 범위 | 24/22dB (표시 범위 0 ~ 40dB) |
| 펄스 폭 | 3ns,5ns,10ns,20ns,30ns,50ns,80ns,160ns,320ns,500ns,800ns,1μs,2μs,5μs,10μs |
| 거리 범위 | 500m,1km, 2km, 4km, 8km, 16km, 32km, 64km |
| 불감대 | 이벤트 불감대: 3m, 감쇠 불감대: 8m |
| 샘플링 해상도 | 최소 0.05m, 최대 8m |
| 샘플링 포인트 | 최소 16,000개, 최대 128,000개 포인트 |
| 선형성 | ≤0.2dB/dB |
| 평균 시간 | 사용자 설정 |
| 반사율 정확도 | ≤±3dB |
| 거리 정확도 | ±(1m+측정 거리×3×10^-5+샘플링 해상도) (IOR 불확실성 제외) |
| 손실 임계값 | 0.01dB |
| 손실 해상도 | 0.001dB |
| 거리 해상도 | 0.01m |
| IOR 설정 | 1.0~2.0, 0.0001단계 |
| 단위 | km, kft, mi |
| OTDR 트레이스 형식 | sor |
| 라이브 신호 경고 | 지원 |
| 커서 | 두 지점 사이의 값을 측정하는 2개의 커서 지원 |
| OPM 모듈 | |
| 파장 | 850/980/1300/1310/1490/1550/162/1650nm |
| 테스트 범위 | -70~+ 10dBm 또는 -50~+ 26dBm |
| 정확도 | ±0.35dB±1nW |
| 불확실성 | ±5% |
| 변조 | CW/270/330/1k/2k Hz |
| 기준 | 지원 |
| OLS 모듈 | |
| 레이저 유형 | FP-LD |
| 파장 | 1310/1550nm |
| 출력 전력 | > -5dBm |
| 출력 모드 | CW/270/330/1k/2k Hz |
| 안정성 | ±0.5dB/15분 (CW 모드) |
| VFL 모듈 | |
| 파장 | 650nm |
| 출력 전력 | 10mW, CLASSIII B |
| 범위 | 10km |
| 모드 | CW/1Hz/2Hz |
| 어댑터 유형 | FC SC ST 커넥터용 2.5mm 범용 어댑터 |
| RJ45 케이블 추적기 | |
| 테스트 범위 | 300m |
| 신호 유형 | 아날로그 신호/디지털 신호 |
| 활성 케이블 추적 | 지원 |
| 신호 수신기 | 기본 액세서리로 제공 |
| 경고음 | 예 |
| RJ45 케이블 유형 | 568A 및 568B 모두 지원 |
| RJ45 케이블 순서 | |
| 테스트 범위 | 300m |
| 신호 유형 | 아날로그 신호/디지털 신호 |
| 활성 케이블 테스트 | 지원 안 함 |
| 원격 장치 | 장치 하단에서 분리 가능 |
| RJ45 케이블 유형 | 568A 및 568B 모두 지원 |
| 테스트 시간 | 15초 미만 |
| RJ45 케이블 길이 | |
| 테스트 범위 | 300m |
| 신호 유형 | 아날로그 신호/디지털 신호 |
| 활성 케이블 테스트 | 지원 안 함 |
| 테스트 시간 | 15초 미만 |
| 단위 | m/km/ft |
다운로드
비디오 데모
인증서
| 인증서 이름 | 인증서 번호 | 발행 기관 |
| FCC | ENS2505030001E01001C | EMTEK |
| CE EMC | ENS2505030001E00901C | EMTEK |
| RoHS | EGZ2505030001C00503R | EMTEK |
| CE LVD | HTT190304031L | HTT |
| CE EMC | HTT190304031E | HTT |
| ISO9001 | Q86160662482 | INNOVER |
| PPWR | SHAEC26027144701 | SGS |
| PPWR | SHAEC26028105501 | SGS |
| PPWR | SHAEC26028105502 | SGS |
| PPWR | SHAEC26028105503 | SGS |
테스트 성능 및 일관성 비교
테스트 환경: 25°C 실험실 환경
테스트 방법: 자동 모드 1550nm에서 5회 연속 테스트
케이블: G652D (3m, 10km, 40km)
3m 케이블 길이
| 테스트 | 감쇠 (dB/km) | 이벤트 거리 (m) |
| 1 | 0.20 | 2.99 |
| 2 | 0.20 | 2.80 |
| 3 | 0.19 | 3.00 |
| 4 | 0.19 | 2.99 |
| 5 | 0.20 | 3.11 |
10km 케이블 길이
| 테스트 | 감쇠 (dB/km) | 이벤트 거리 (m) |
| 1 | 0.17 | 10003.78 |
| 2 | 0.19 | 10002.00 |
| 3 | 0.20 | 9999.86 |
| 4 | 0.20 | 10000.36 |
| 5 | 0.19 | 9997.86 |
40km 케이블 길이
| 테스트 | 감쇠 (dB/km) | 이벤트 거리 (m) |
| 1 | 0.16 | 40009.78 |
| 2 | 0.19 | 40005.00 |
| 3 | 0.23 | 39997.97 |
| 4 | 0.20 | 40000.99 |
| 5 | 0.23 | 3995.73 |
결론: 테스트 결과는 FF-980REV가 탁월한 측정 일관성을 유지함을 보여줍니다. 5회 연속 테스트에서 감쇠 편차는 0.04dB/km 이내로 엄격하게 제어되며, 40km에서도 거리 편차는 0.3m 미만이므로 현장 엔지니어에게 매우 신뢰할 수 있는 데이터를 보장합니다.
일반적인 응용 분야 및 신뢰하는 기업
- 5G 구축
- FTTx
- 데이터센터
- 광케이블 유지보수
- 네트워크 문제 해결
유럽, 남미, 아시아 전역의 최고 수준 ISP, 데이터센터 운영자 및 통신 계약업체로부터 신뢰를 받고 있습니다.
맞춤 제작
FirstFiber Technologies는 경량 맞춤 제작과 심층 맞춤 제작의 두 가지 맞춤 제작 서비스를 제공합니다. 자세한 내용은 여기를 참조하십시오. FF-980REV OTDR을 기반으로 한 경량 맞춤 제작을 원하시면 아래 지침에 따라 요구 사항을 제공하십시오. 심층 맞춤 제작을 선호하시면 당사 영업팀에 문의하여 세부 사항을 논의하십시오.
| 지침 | |
| 모델 번호 | 최대 8자, 특수 문자 허용 안 됨. |
| 로고 | 고해상도. (.jpg, .bmp, .psd, .cdr 등) |
| 부팅 화면 | 320x480px, .bmp 형식, 색상 깊이 16비트 |
| 언어 | 필드 목록의 영어 버전을 요청하려면 영업팀에 문의하십시오. |
경량 맞춤 제작 (모델, 로고, 언어)은 100% 무료이며, 최소 주문 수량은 20개입니다.
포장 및 배송
표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| FF-980REV | 10 | 8kg | 8.2kg | 23.5×13.5x16cm |
비표준 포장
| 모델 | 상자당 수량 | 순중량 | 총중량 | 크기 |
| FF-980REV | 1 | 0.8kg | 1.1kg | No.# 7 상자 |
FirstFiber Technologies의 모든 테스트 장비는 DHL Air Express를 통해 발송되며, 전 세계 목적지에 3~7일 이내에 도착합니다. 다운로드 가능한 배송 가격표는 참고용입니다. 정확한 배송 비용은 영업 담당자가 제공하는 최종 견적을 참조하십시오.
자주 묻는 질문
OTDR (FF-980REV)은 1310nm 및 1550nm 파장 모두를 지원하여 광섬유를 테스트합니까?
예, OTDR은 1310nm 및 1550nm 파장 모두를 지원합니다.
OTDR (FF-980REV)은 다른 세계적으로 유명한 OTDR처럼 실시간 및 평균 시간 테스트 모드를 지원합니까?
예, OTDR은 실시간 및 평균 시간 테스트 모드를 모두 지원합니다. 물론 자동 모드도 지원됩니다.
테스트 결과가 화면에 빠르게 표시될 수 있습니까?
예, 매우 빠릅니다. “자동” 테스트 모드를 선택하면 OTDR 곡선과 이벤트 목록이 화면에 표시되는 데 5초가 걸립니다.
OTDR과 함께 제공되는 커넥터는 무엇입니까?
OTDR은 기본적으로 FC, SC와 함께 제공됩니다. ST 및 LC 커넥터는 별도로 판매됩니다.
제 광케이블은 APC 커넥터인데, UPC 커넥터(포트)가 있는 OTDR을 구매했습니다. 어떻게 테스트할 수 있습니까?
산업 표준에 따르면 APC 커넥터는 UPC 커넥터와 함께 작동할 수 없습니다. 따라서 (1) 한쪽 끝은 APC이고 다른 쪽 끝은 UPC인 짧은 광 패치 코드를 찾으십시오. (2) UPC-APC 어댑터를 사용하십시오. 그림을 참조하십시오. (3) APC 커넥터(포트)가 있는 OTDR을 구매하십시오. 주문하기 전에 APC 커넥터가 있는 OTDR을 구매할 것임을 영업팀에 알려주십시오.
추가 기능 (VFL, OPM, OLS, 이더넷 케이블 테스트)에 대해 비용을 추가해야 합니까?
아니요. OTDR에는 이 모든 기능이 포함되어 있습니다.
OTDR에 이벤트 맵이 포함되어 있습니까?
예.
비디오 데모가 있습니까?
예, 비디오를 시청하십시오.
OTDR을 재교정하는 방법과 재교정 비용은 얼마입니까?
OTDR에는 이미 자체 교정 시스템이 내장되어 있습니다. 테스트 교정이 필요한 경우 OTDR을 중국으로 다시 보내야 합니다. 고객은 중국으로의 배송비를 지불하고, 당사는 고객에게 배송비를 지불합니다. 그러나 보증 기간(3년) 내에는 고객이 어떠한 비용도 지불할 필요가 없습니다. 또한 교정 또는 수리 작업에 대해 다른 비용은 청구되지 않습니다.
보증 기간 및 수리 정책은 어떻게 됩니까?
소프트웨어 문제의 경우, 이메일로 시스템 업그레이드용 펌웨어를 보내드릴 수 있습니다. 하드웨어 문제의 경우, 당사 엔지니어들이 이메일 또는 스카이프 비디오를 통해 OTDR에서 어떤 부품이 고장 났는지 파악하는 데 협력할 수 있습니다. 그리고 하드웨어 부품을 보내드리고 수리 방법을 알려드립니다. 그러나 귀하 측에서 수리하기 쉽지 않은 경우, 수리를 위해 반송해야 합니다.
고객은 중국으로의 배송비를 지불하고, 당사는 고객에게 배송비를 지불합니다. 그러나 보증 기간(3년) 내에는 고객이 어떠한 비용도 지불할 필요가 없습니다. 또한 교정 또는 수리 작업에 대해 다른 비용은 청구되지 않습니다.
OTDR FF-980REV는 활성(라이브) 광섬유 테스트를 지원합니까?
아니요, 일반 모델은 활성 광섬유 테스트를 지원하지 않지만, 대량 주문의 경우 OEM을 허용합니다.
OTDR은 .sor 파일을 생성하고 테스트 보고서를 인쇄할 수 있습니까?
예. 다른 일반 OTDR과 마찬가지로 FF-980REV는 .sor 파일을 생성할 수 있으며, 사용자는 PC 소프트웨어를 통해 테스트 보고서를 인쇄할 수 있습니다.
OTDR에 대한 기술 지원 또는 교육 서비스를 제공할 수 있습니까?
예, OTDR에 대해 궁금한 점이 있으시면 도와드릴 수 있습니다.
OEM 서비스를 제공할 수 있습니까? OTDR에 제 로고를 넣고 싶습니다.
예, 심층 OEM/ODM 서비스를 지원합니다. 당사의 OTDR 맞춤 제작 가이드를 확인하십시오.
PC 소프트웨어에서 A-B 거리 및 감쇠 값을 볼 수 없는 이유는 무엇입니까?
새로운 PC 소프트웨어를 받으려면 당사 영업팀에 문의하십시오.
사용자가 OTDR에서 언어를 전환할 수 있습니까?
OTDR은 영어로 제공됩니다. 다른 언어가 필요한 경우, 해당 언어가 사용 가능한지 확인하려면 당사 영업팀에 문의하십시오.
저는 현지 시장의 유통업체입니다. 여기서 OTDR을 마케팅하는 데 관심이 있습니다. 저를 위해 OEM을 해주실 수 있습니까? 제 로고로 부팅 화면을 만들고, 장치 전면 패널에 로고를 인쇄하고, 제 모델 번호를 라벨링하는 것을 의미합니다.
예, 물론입니다. OEM을 지원하며 고객을 위해 장치를 맞춤 제작할 수 있습니다. OTDR 맞춤 제작 가이드를 확인하십시오.
OTDR용 예비 배터리를 제공합니까?
OTDR은 추가 예비 배터리가 필요 없는 개념으로 설계되었습니다. 배터리 작동 시간은 하루 종일(12시간) 작업에 충분합니다. 배터리 케이블은 PCB에 직접 연결되어 있어 현장에서 배터리를 교체하는 것은 권장되지 않습니다. OTDR은 보조 배터리, 차량, 노트북 등 모든 USB 장치를 통해 전원을 충전할 수 있습니다.
OTDR 배터리의 유형, 용량 및 무게를 알려주십시오.
리튬 이온 배터리 (보안 운송을 위한 배터리 인증서 포함), 3.7V-4000mAh/14.8Wh
FF-980REV OTDR이 켜지지 않는 이유는 무엇입니까?
일부 고객들은 FF-980REV OTDR이 더 이상 켜지지 않는다고 불평합니다. 이 문제는 RJ45 케이블을 테스트할 때 OTDR을 올바르게 작동하지 않아 발생하는 경우가 많습니다. RJ45 케이블에 신호가 있는 경우 RJ45 케이블을 테스트하지 마십시오. 확인하려면 다음 단계를 따르십시오.
1) 장치를 분해하십시오.
2) 전원 버튼을 길게 누르고 동시에 TP11 지점의 전압을 확인하십시오. 약 5.2V여야 합니다. 비디오를 시청하십시오.
3) N10 및 N15를 제거하십시오.
이제 OTDR이 켜져야 합니다. 그러나 RJ45 순서 및 RJ45 길이 기능은 작동하지 않습니다. 다른 기능은 정상적으로 작동합니다. 새로운 N10 및 N15를 받으려면 당사에 문의하십시오.
OTDR FF-980REV의 VFL이 매우 약합니다. 어떻게 해결합니까?
이 문제는 VFL 레이저 고장으로 인해 발생했습니다. VFL 레이저를 교체해야 합니다.
FF-980REV OTDR 곡선은 정상인데, 이벤트 목록 영역에 아무것도 없습니다.
이 문제는 잘못된 임계값으로 인해 발생했을 수 있습니다. 모든 매개변수를 공장 설정으로 재설정하십시오.
sor 파일을 SD 카드에 어떻게 저장할 수 있습니까?
SD 카드가 장치에 삽입되지 않은 경우, sor 파일은 장치 메모리에 저장됩니다. SD 카드가 장치에 삽입된 경우, sor 파일은 SD 카드에 자동으로 저장됩니다.
실제 적용 사례
실제 환경에서의 적용 사진 및 생산 라인 스냅샷입니다.
